3D MAX. МОДЕЛИРОВАНИЕ ЧЕЛОВЕКА

    Модель была сделана в 3ds Max, однако используемые техники подходят для любого пакета, поддерживающего Subdivision surfaces. Моделирование человека происходит с нуля.

Автор: Arild Wiro Anfinnsen

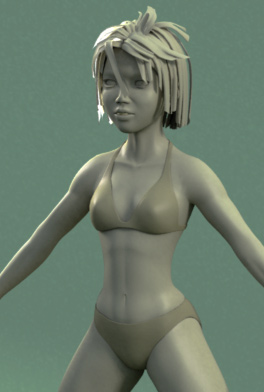

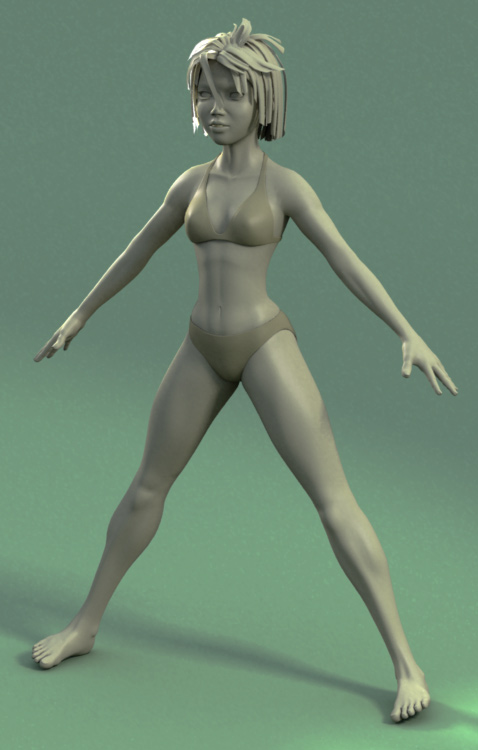

Финальная модель человека, выполненная в 3D MAX

    На рисунках:
      - синий цвет у элементов, которые мы добавляем;
      - красный цвет у элементов, которые мы удаляем.

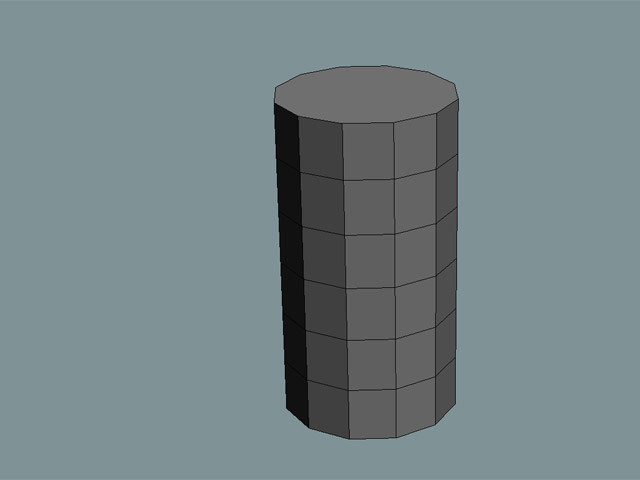

    1) Создайте 12-гранный цилиндр с 6-ю сегментами по высоте.



Заготовка для туловища

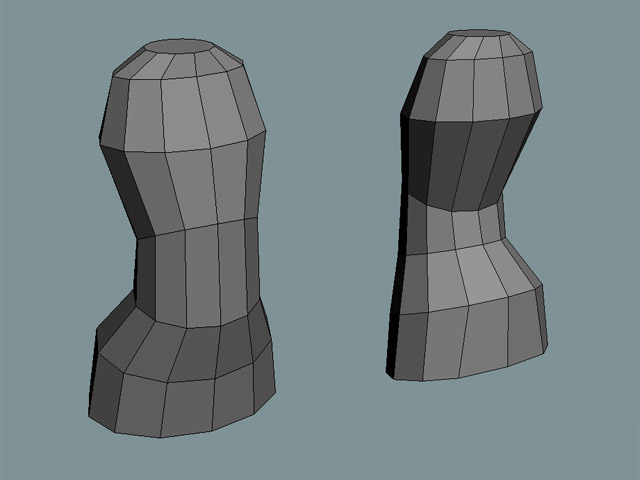

    2) Масштабируя и двигая сегменты, сформируйте грубую форму тела: плечи, грудную клетку, живот, талию и бедра.



Формирование талии

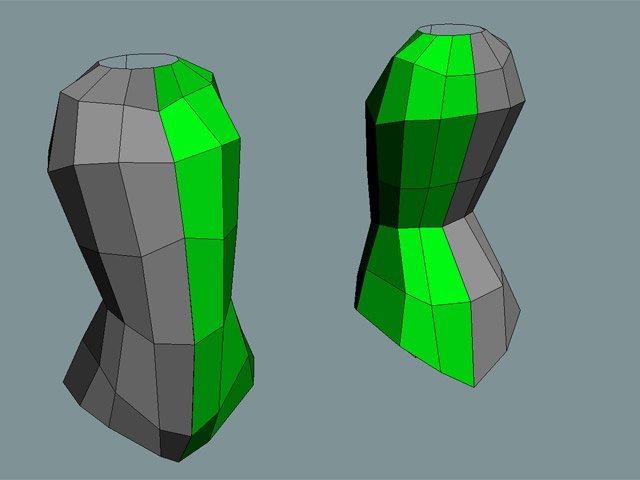

    3) Поскольку моделировать обе стороны тела человека бесполезно и утомительно, будем моделировать только одну сторону, вторую сторону сделаем зеркальной. Продолжаем корректировать форму тела, формируя правильные линии ключицы, грудной клетки, живота и таза.



Моделирование грудной клетки и таз

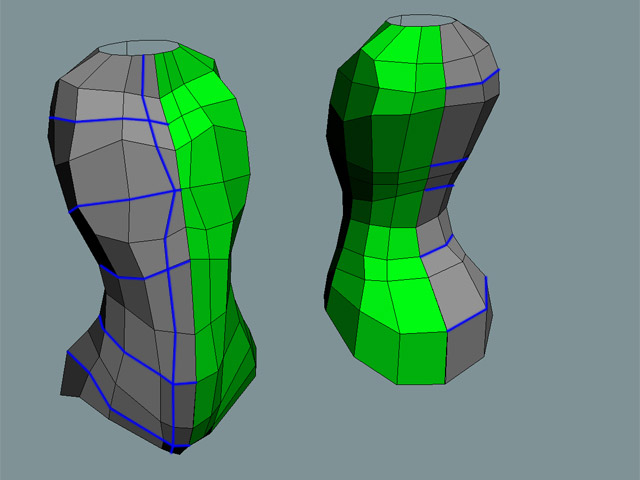

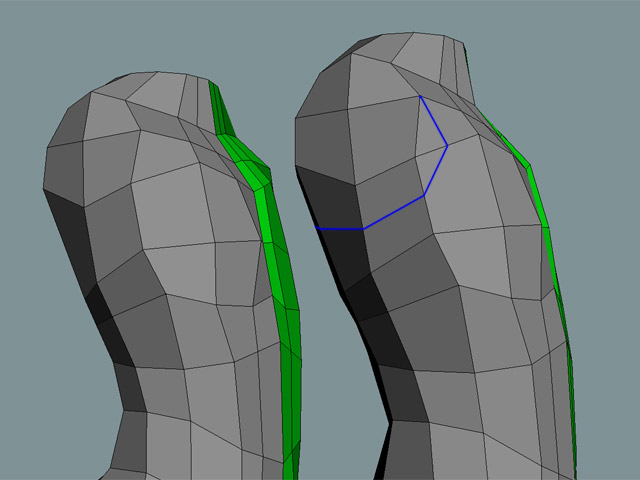

    4) Делаем дополнительные сечения, для последующего формирования груди, бедер и ягодиц.



Добавление граней для более естественной формы груди и ягодиц

    5) Добавляем сечение в области подмышки.



Добавление граней в месте соединения руки и тела человека

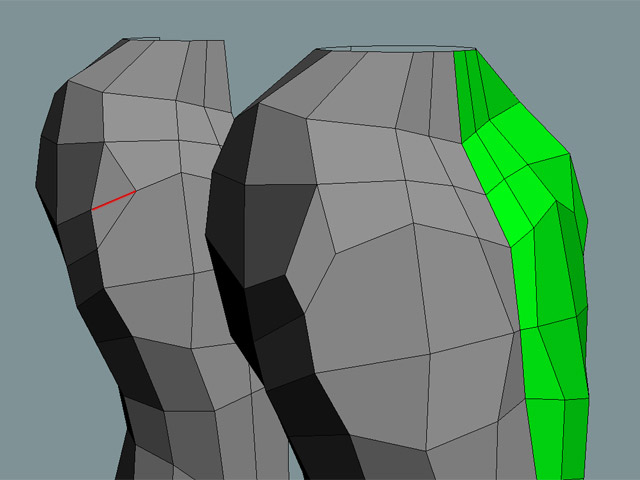

    6) Удаляем лишние грани, чтобы сохранить четырехугольную структуру полигонов.



Удаляем лишние  грани

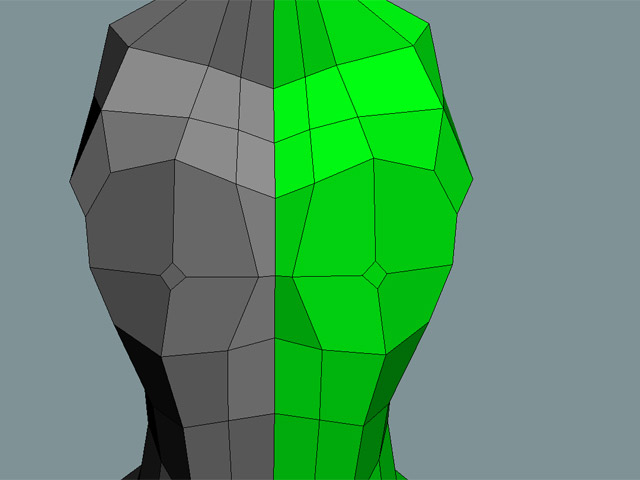

    7) Сделайте заготовку для соска (в 3ds Max это можно сделать с помощью инструмента Chamfer для вертекса).



Испольнозание Chamfer в 3D MAX

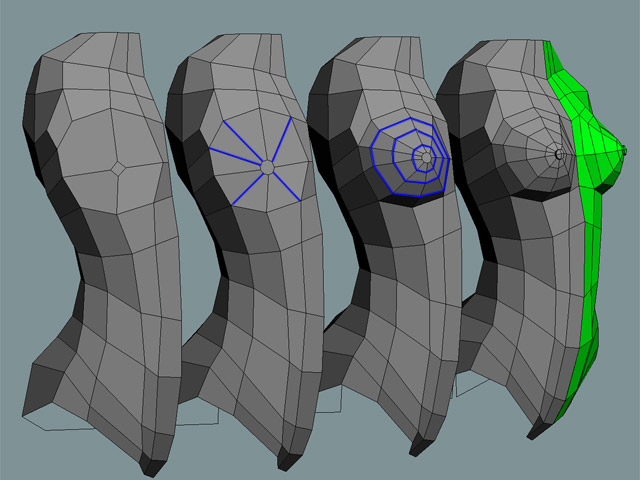

    8) Грудь делается в 3 этапа:

а) Добавьте ребер из существующих точек и придайте круглую форму контуру соска.

б) Добавьте сечения и придайте нужную форму. Помните про тяжесть, немного опустите вниз.

в) Сделайте Extrude для формирования соска.



Добавляя грани моделируется грудь необходимой формы и размера

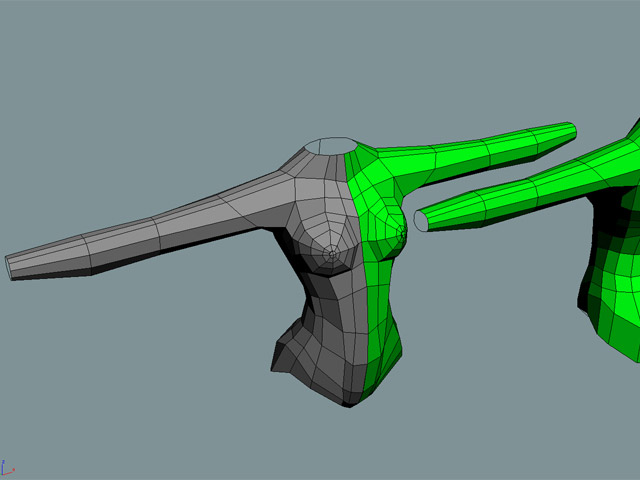

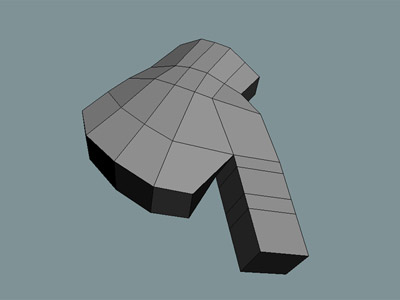

    9) Сделайте Extrude фейсов для формирования заготовки руки.



При помощи Extrude моделируются заготовки для рук

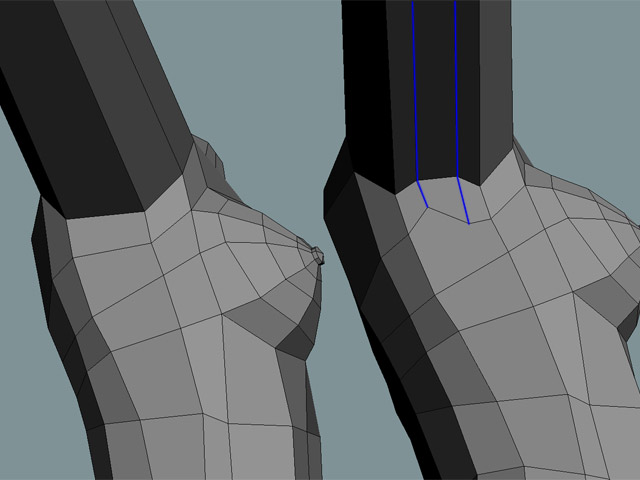

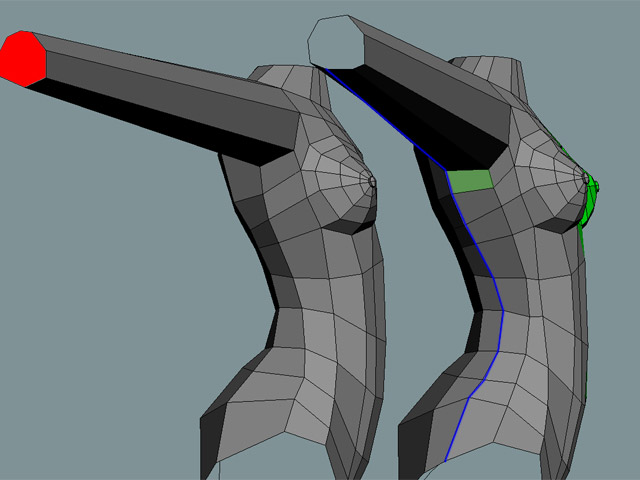

    10) Удалите полигоны на торце руки (выделены красным цветом), и добавьте сечение, следя при этом, чтобы они не пересекали подмышку. Выделенный на рисунке зеленым цветом полигон должен быть точно на месте подмышки.



Добавляя грани моделируется грудь необходимой формы и размера

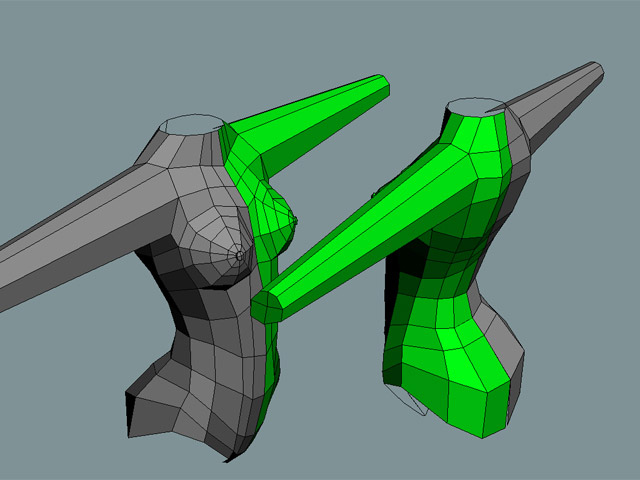

    11) Добавляем ещё линий и делаем подмышку. Концы пока оставляем в покое, их мы закончим, когда будем присоединять ноги.



Добавление граней снизу руки

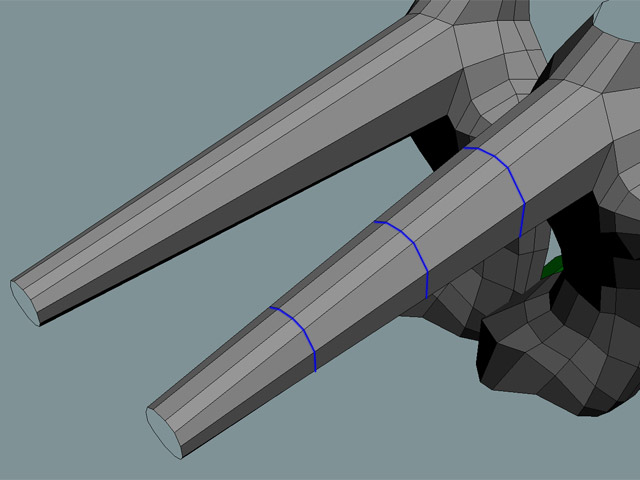

    12) Делаем 3 поперечных сечения на руке.



Начало формирование руки

    13) Поработайте с вершинами, придайте форму мышцам дельты, локтю и предплечью.



Начало формирование руки



Придача формы мышц

    14) Это очень важный шаг. Поверните или скрутите форму руки ближе к запястью на 90 градусов. Это просто необходимо для правильной анимации, да и выглядит значительно правдоподобнее.



Начало формирование руки

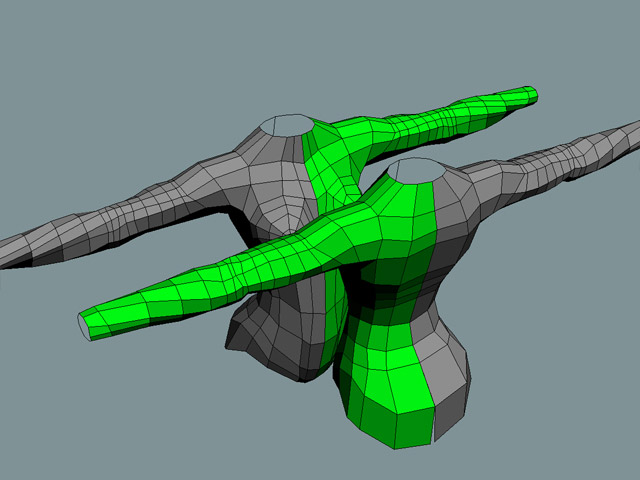

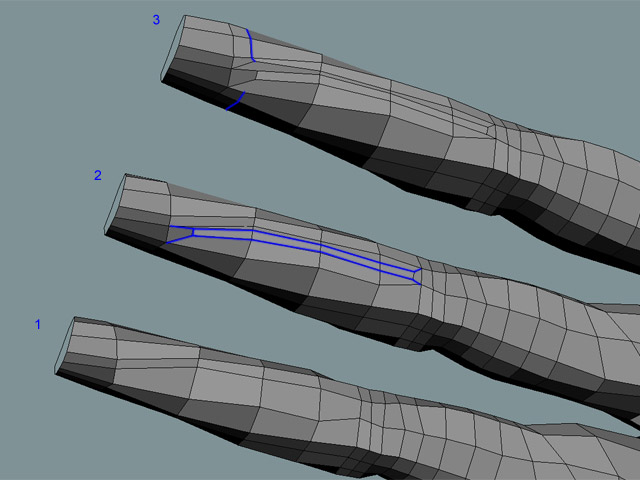

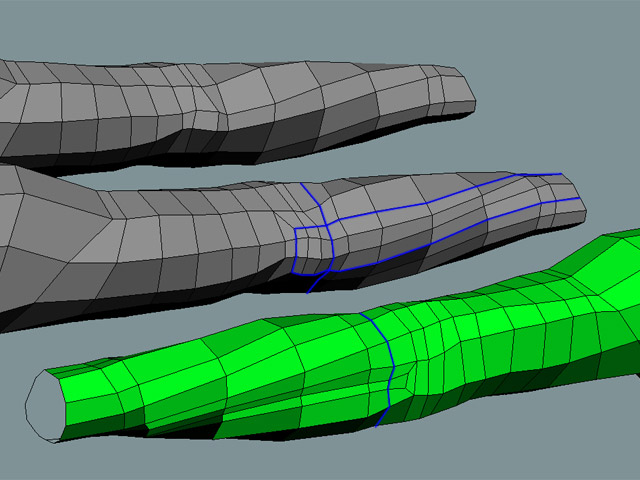

    15) Поработаем с рукой. Для этого снова добавляем сечений и придаем нужную форму.



Формирование мускулатуры руки на модели

    16) Осталось немного. Прорабатываем форму мышц предплечья и место возле кисти руки.



Подготовка предплечья модели

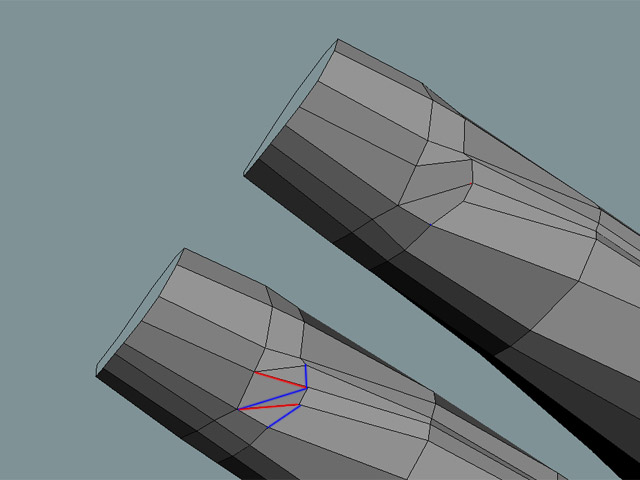

    17) Обратите внимание, после предыдущего шага осталось несколько 5 угольных полигонов. Это место я не планирую больше редактировать, поэтому избавляемся от них, одни эджи убиваем, другие добавляем.



    18) Ещё немного подредактируем мышцы на руке.

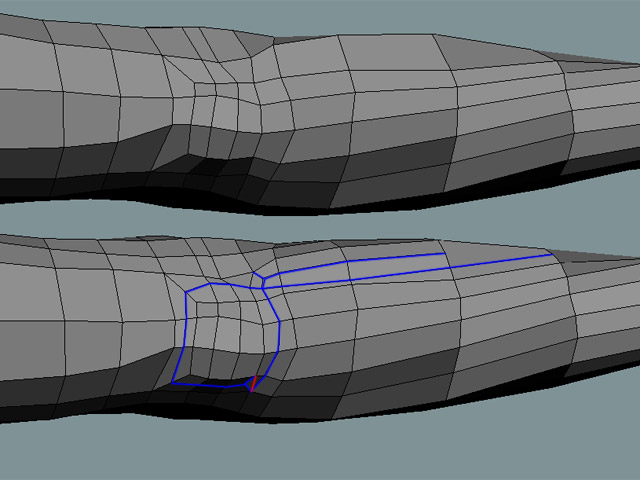

Окончательная подгонка мускулатуры и формирование локтя

    19) В этом месте остается проблемная топология и я не стал исправлять это, однако если возникнут проблемы, то можно исправить.

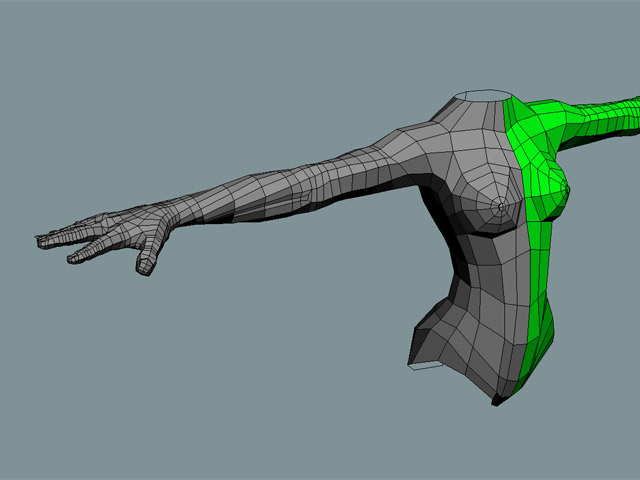

    20) В следующих шагах мы отдельно сделаем кисть руки и присоединим её.

    Выглядеть это будет так

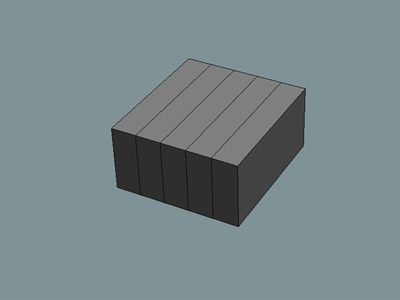

    21) Начните с бокса длиной в половину кисти и разделите его на 5 частей.

Моедлирование кисти человека в 3D max

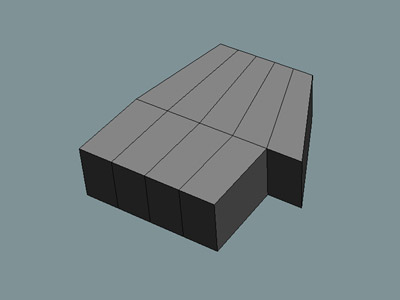

    22) Сделайте Extrude четырем полигонам до нормальной длины кисти.

Придача первоначальных форм при моделировании

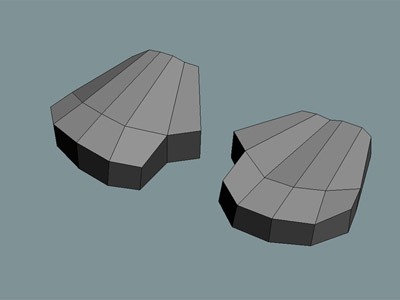

    23) Вершинами сформируйте грубые очертания.

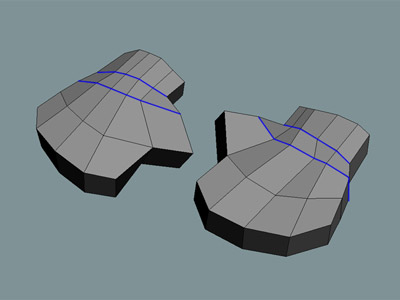

    24) Добавьте два сечения.

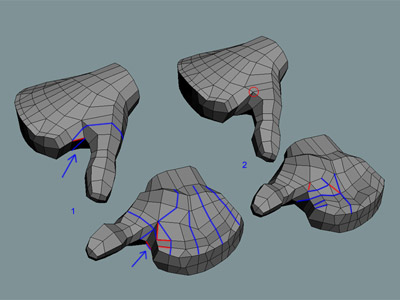

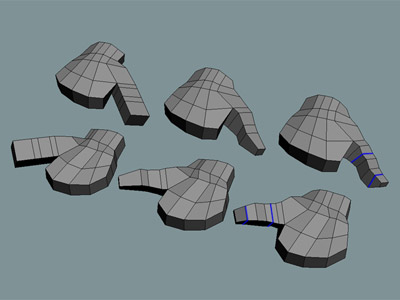

    25) Сделайте Extrude 4 раза для создания большого пальца.

Моедлирование большого пальца из кисти

    26) Придайте ему форму и добавьте деталей.

    27) С помощью дополнительных сечений придайте пальцу округлую форму, подготовьте как на рисунке переднюю часть для создания остальных пальцев.

    28) Добавьте еще сечений и убедитесь, что выделенные красным вершины объединены между собой (weld).

    29) Это может несколько смутить, но, чтобы придать нормальную форму и сохранить четырехугольную топологию придется добавить ещё несколько сечений и поработать над ошибочными областями. Кое-где придется разрезать модель и соединять по-другому. Разрезаемые грани указаны стрелками.

Придача естественной формы кисти человека

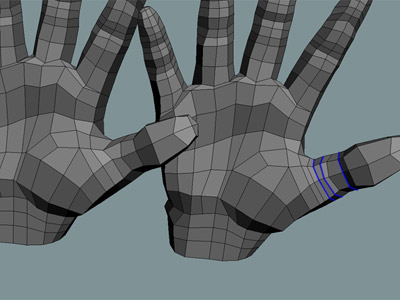

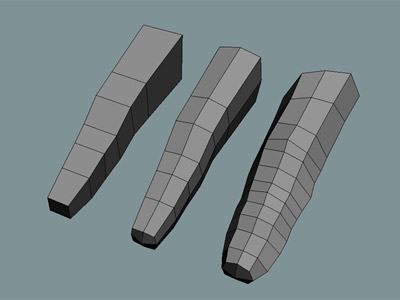

    Создаем фаланги пальца, разделяя на столько частей в местах изгиба, сколько необходимо.

Моедлирование пальцев руки персонажа

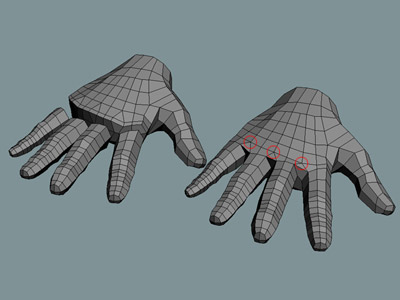

    31) Копируйте пальцы, отредактируйте их, присоедините к кисти и объедините вершины (выделенные красным).

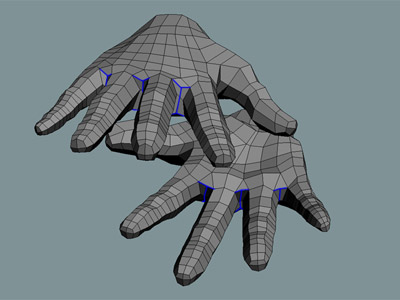

    32) Добавьте сегменты между пальцами.

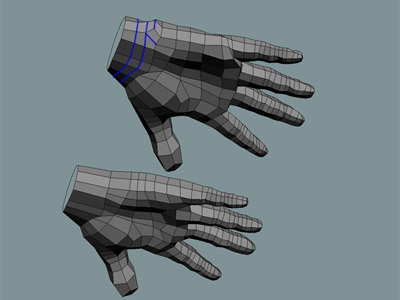

    33) Я добавил сечение для формирования кости запястья.

    34) ...и большого пальца...

    35) ...а также несколько сечений для складок на ладони.

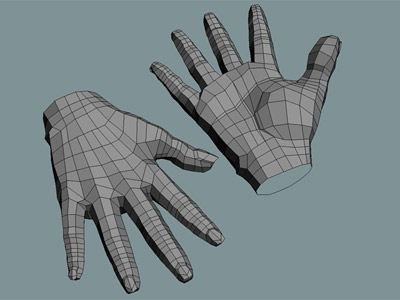

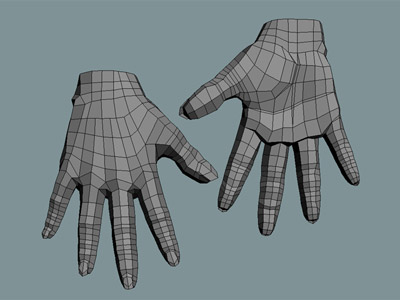

    36) Вот и всё! У этой кисти на срезе нужное количество вертексов для точной стыковки с рукой.

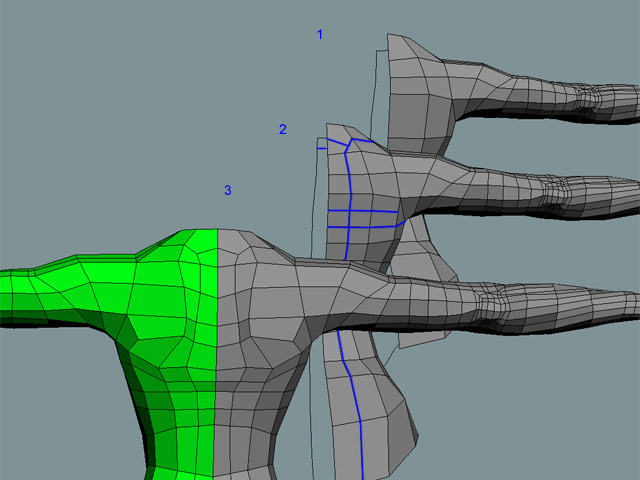

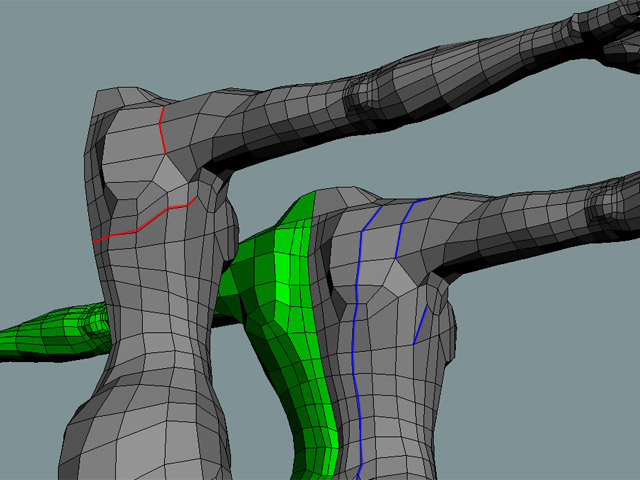

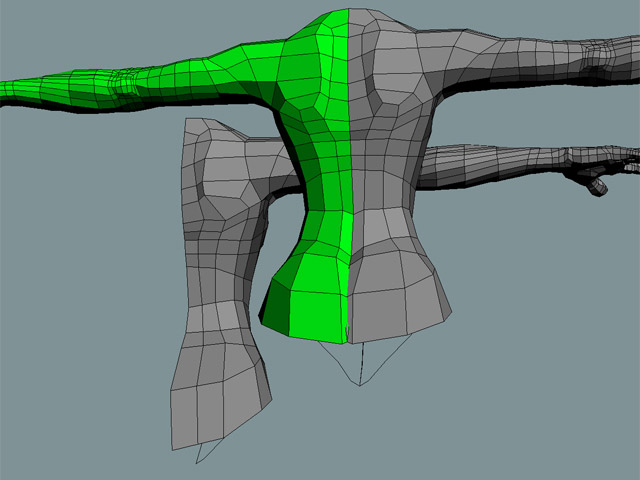

    37) После того, как мы завершили создание руки, займемся спиной модели. Добавляем дополнительные сечения (2) и двигаем вершины (3).



    38) Продолжаем начатое в предыдущем шаге для нижней части спины.



    39) Создайте новые полигоны, соединяющие снизу переднюю и заднюю часть туловища.

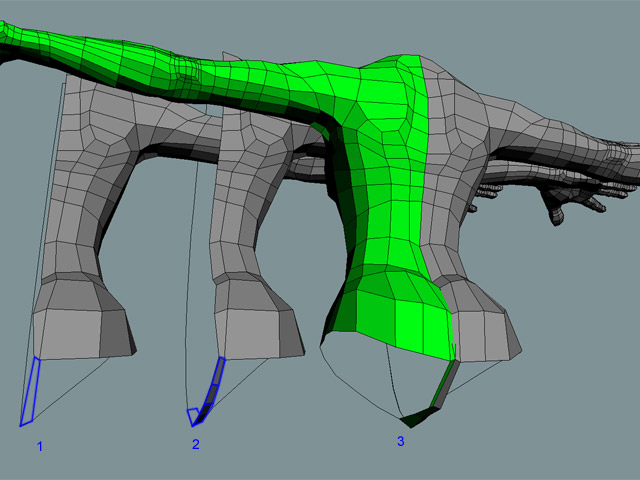

    40) Нужно добавить несколько сечений для того, чтобы потом нормально присоединить ноги к туловищу.



    Моедлируем отдельно ногу

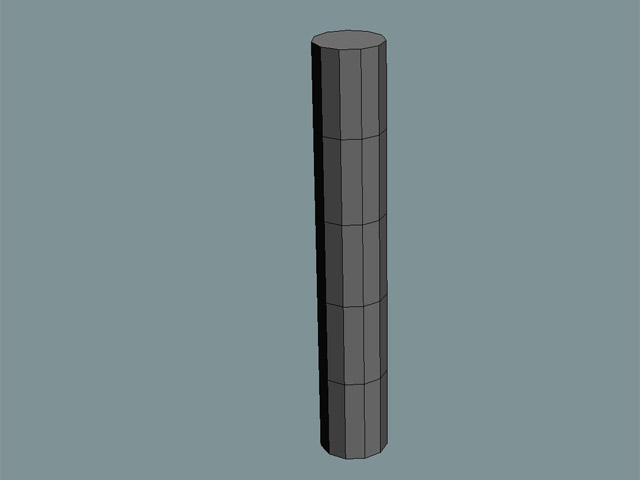

    41) Моделирование ноги начинаем с 8мигранного цилиндра с 5-ю сегментами по высоте.

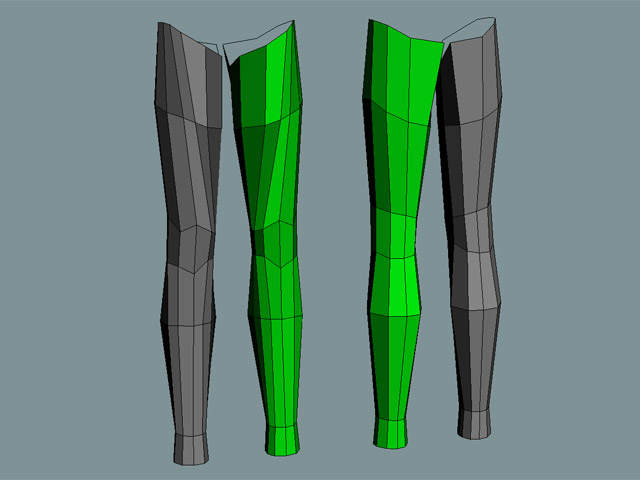

    42) Немного изгибаем верхние края, чтобы следовать бедренной мускулатуре, формируем колено и икры.

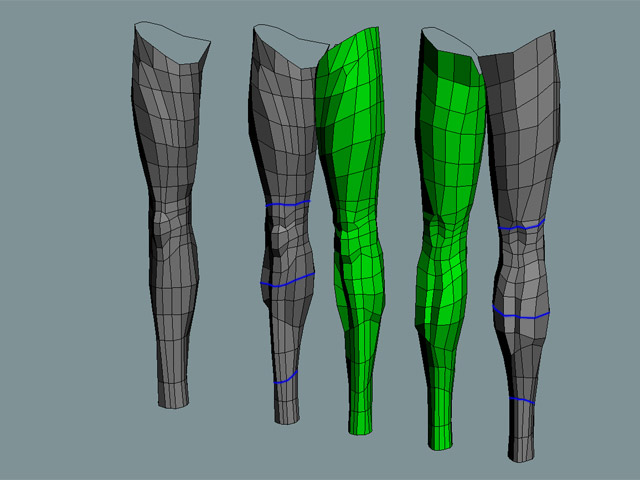

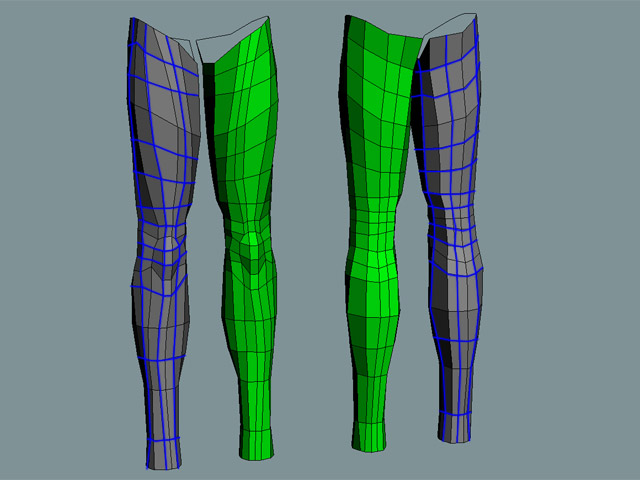

    43) Затем добавляем сечений, увеличивая количество сегментов с 8 до 16, а также добавляем сечений по высоте для большей детализации.

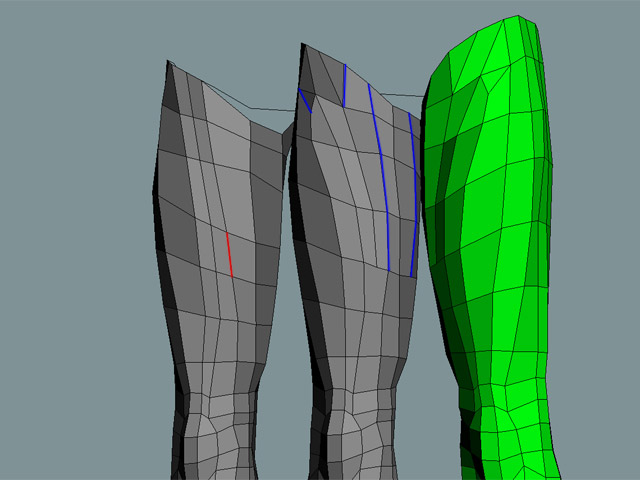

    44) Эти сечения я создаю для формирования мышц бедра и соединения ног.



    45) Еще несколько сечений.



    46) Следующим шагом будет создание и присоединение ступни.

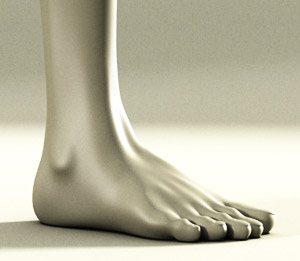

    В конечном виде должно получится примерно так

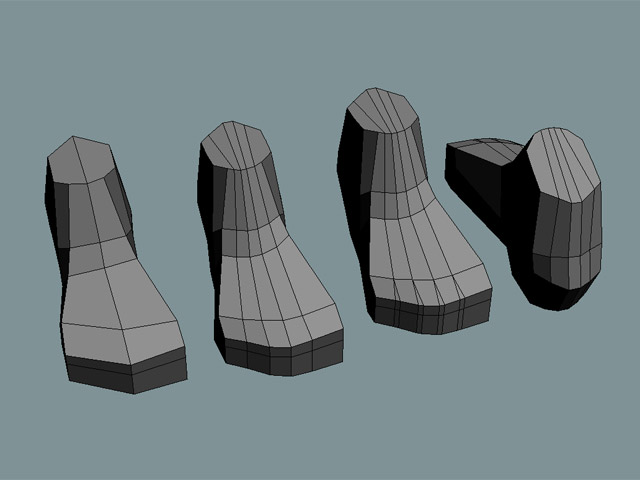

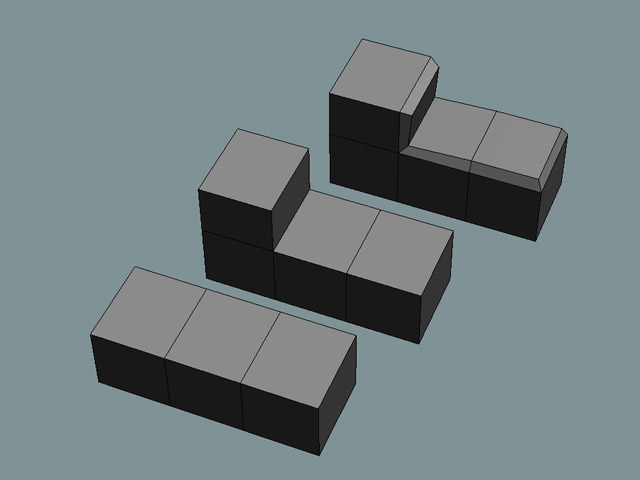

    47) Начнем с такой формы.

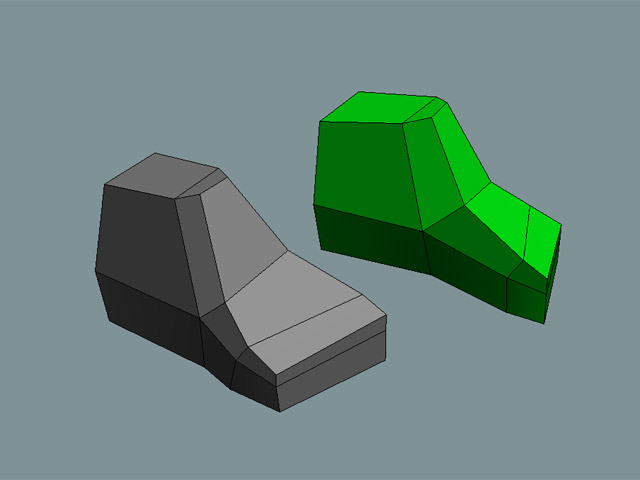

    48) Двигая вершины, сформируйте грубую форму.



    49) Делаем дополнительные сечения.

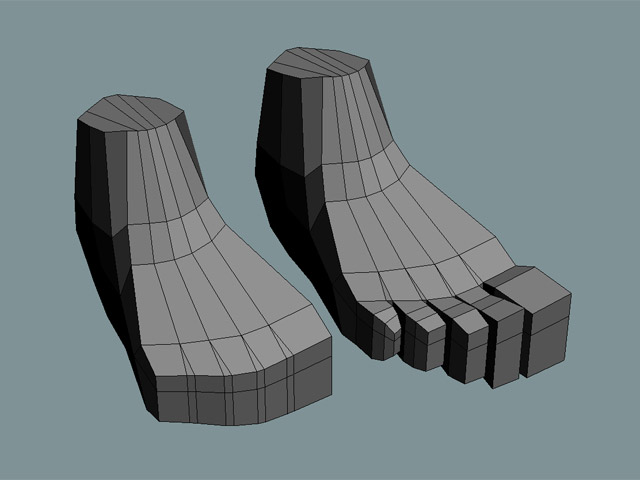

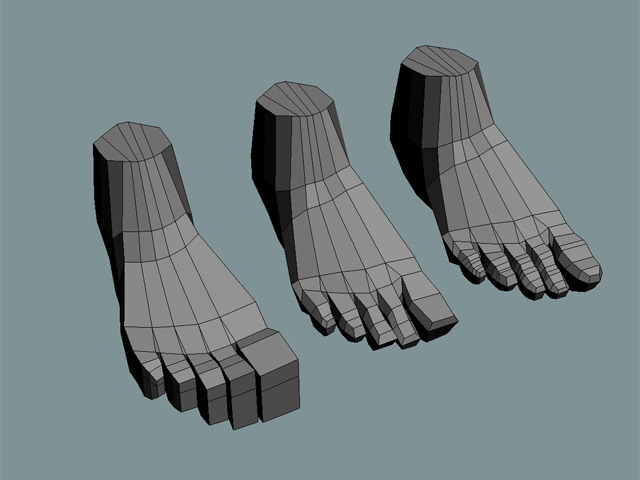

    50) Вытяните пальцы..



    51) ...и с помощью редактирования ребер придайте им необходимую форму.

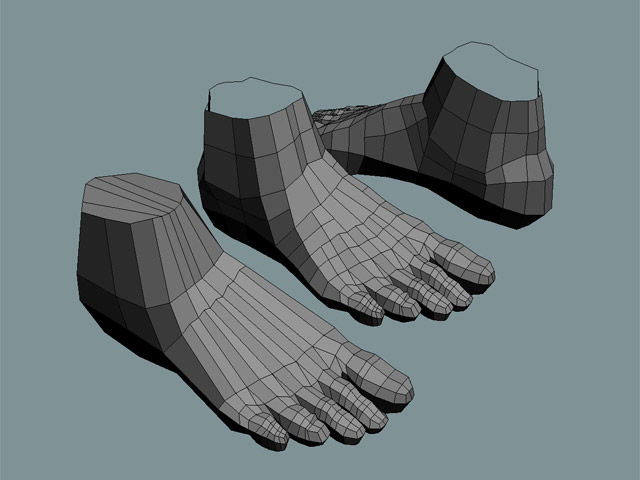

    52) И, наконец, добавляем детальности. Я не буду вдаваться в подробности, только скажу, что сечения в первую очередь нужны в местах изгибов и их количество зависит от того, насколько подвижным будет ваш персонаж.



    53) Не забудьте добавить костяшку...

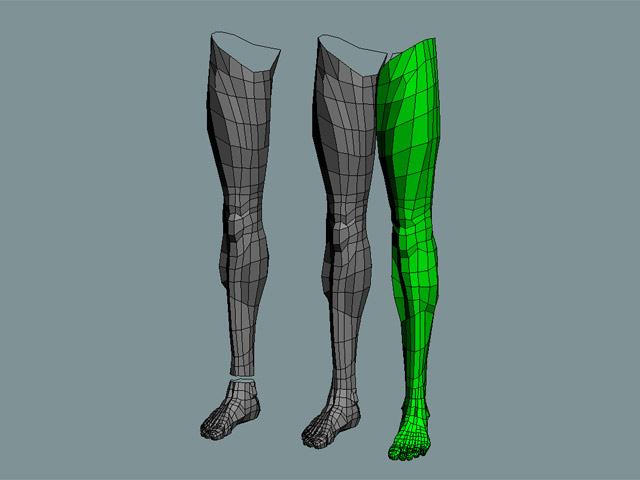

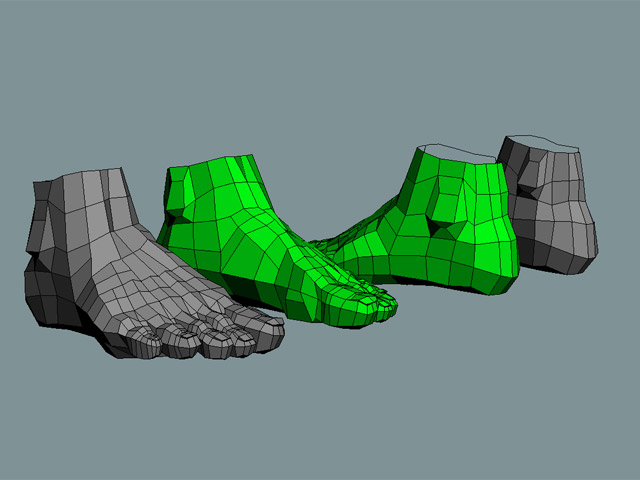

    54) Со ступней мы закончили. Присоединяем её к ноге.

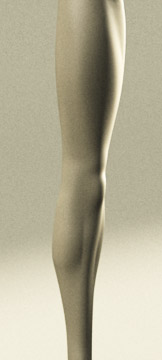

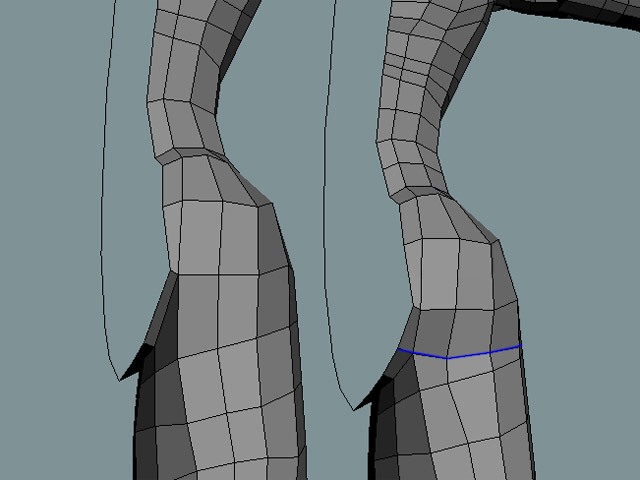

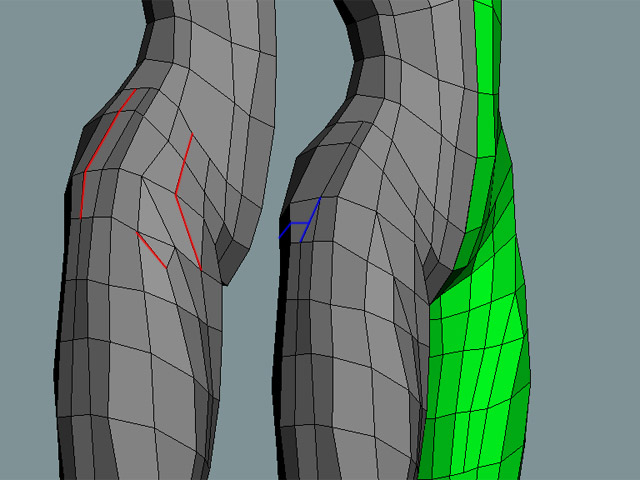

    55а) Больше ребер для ноги не нужно. Можно немного подправить форму мышц и добавить некоторые грани, чтобы добиться равномерной топологии вдоль одной линии.



    55б) Продолжаем шаг 55 для задней части.

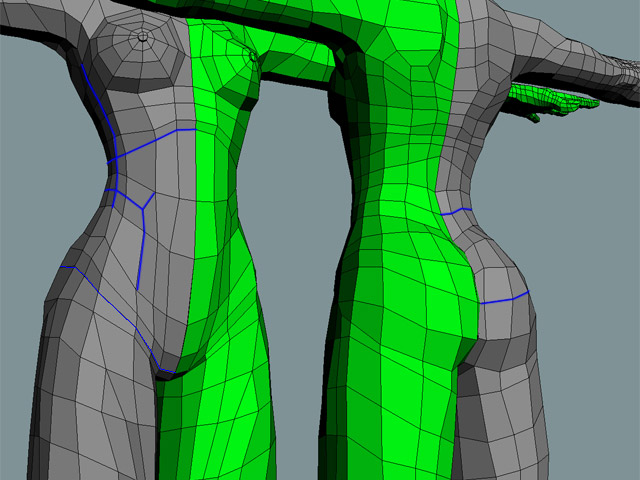

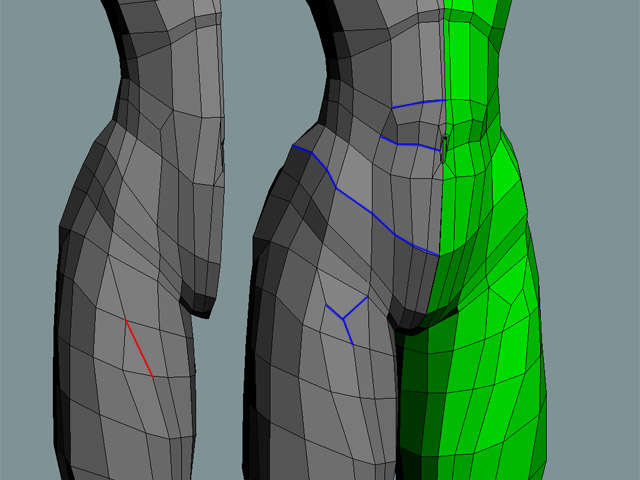

    56) Приводим топологию в порядок в области таза, грудной клетки и ягодиц.

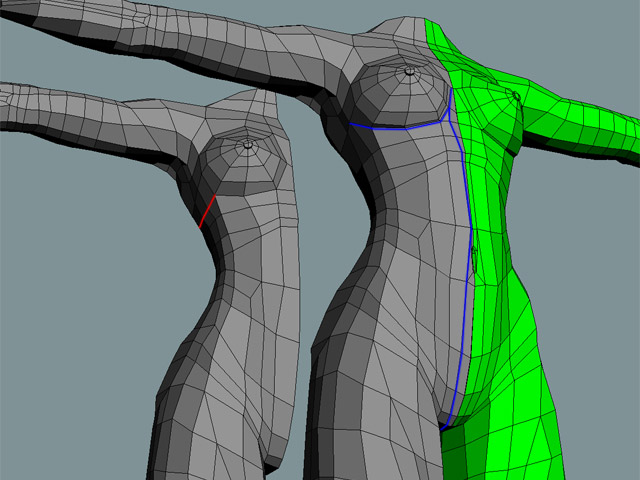

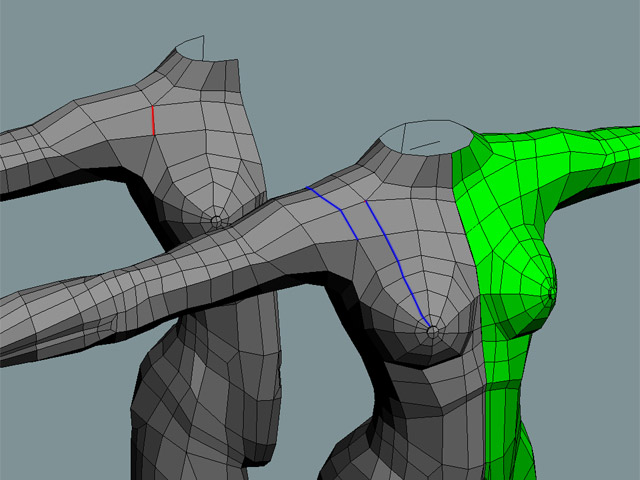

    57) Я удалил часть линий на груди сбоку и добавил внизу, для создания более резкой складки. Также добавил ребер по всей длине тела до шеи и отдельно для пупка.



    58) Удалив ребро и добавив две новых линии, получаем более округлую форму.



    59) Повторяем 56 шаг для спины.

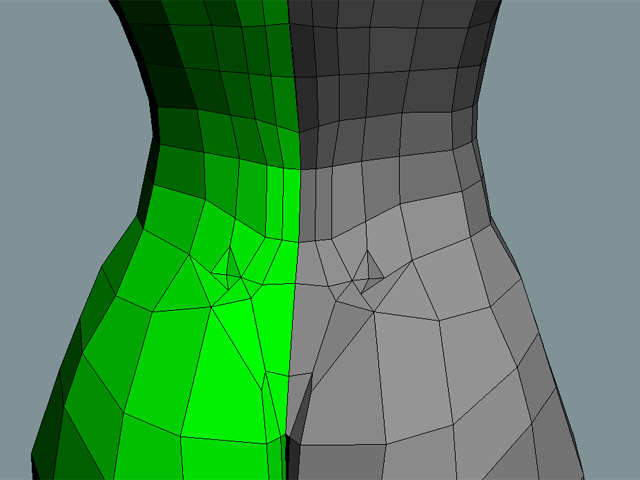

    60) Ямочки! Мило. Скашиваем вершины и делаем совсем небольшие углубления.



Начало формирование руки

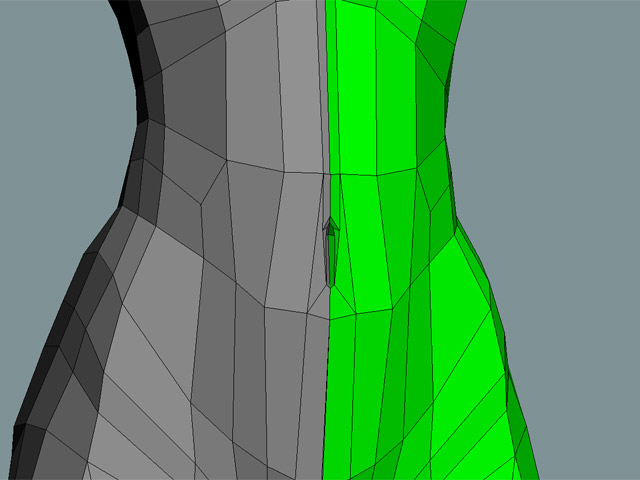

    61) Пупок сделан похожим образом - скосом вершины и вытягиванием грани вглубь.

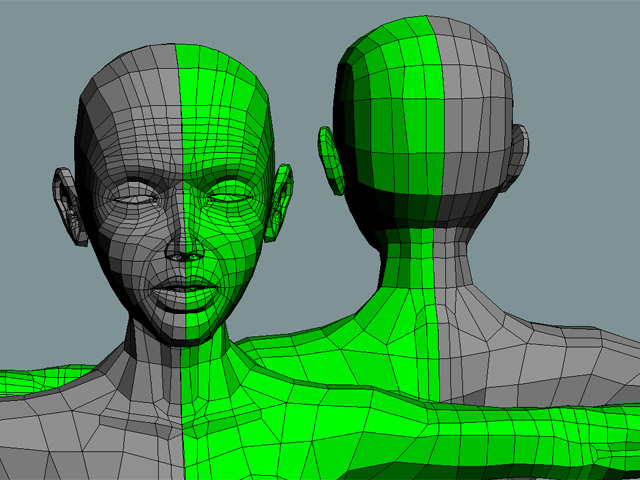

    62) Добавляем голову. (Её создание - тема отдельного урока).



    63) Сделайте ключицу, добавьте деталей шее. Все эти действия применимы и к мужской модели.

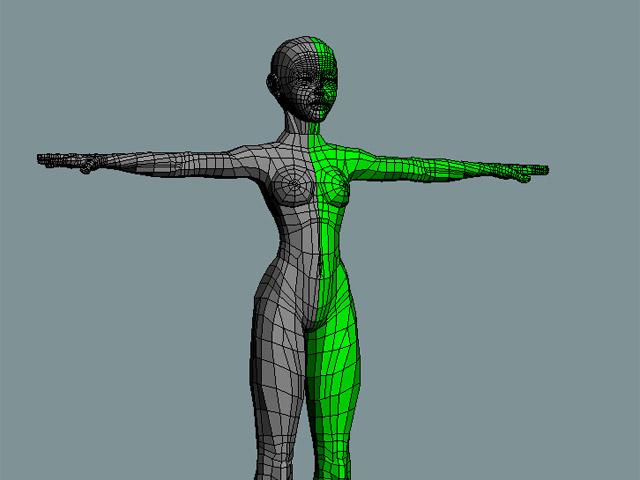

    64) Можно добавлять деталей до бесконечности, но я, пожалуй, закончу. Ещё пара штрихов...

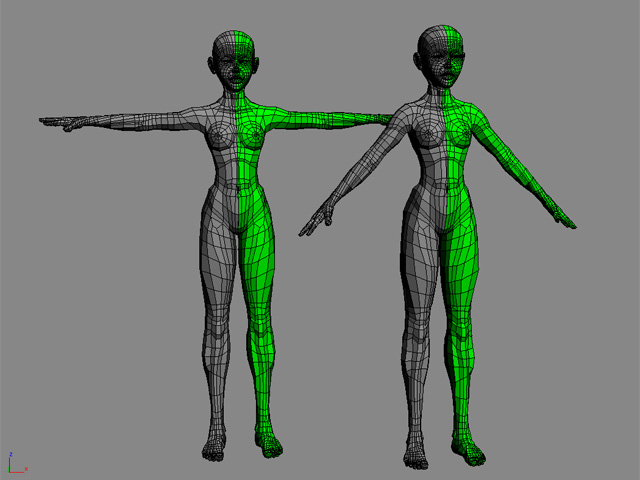

    65) Правда есть еще кое–что... Разверните немного руки и разгладьте плечи. Также убедитесь, что конечности немного согнуты в коленях и локтях – это нужно для правильного построения скелета. Убедитесь, что повернули часть только по одной оси, чтобы угол был например, виден из вида спереди. Руки должны находиться в немного расслабленной позе. Если оставить модель в прямом Т-виде, то это непременно приведет к ошибкам в области плеч при анимации. Согнуть конечности также необходимо для создания правильной инверсной кинематики (IK) - нужен небольшой угол между соединяемыми костями. Как можно более непринужденная поза модели позволит избежать ненужных растяжений при анимации.



    Это всё! Надеюсь, вы нашли для себя что-то полезное.

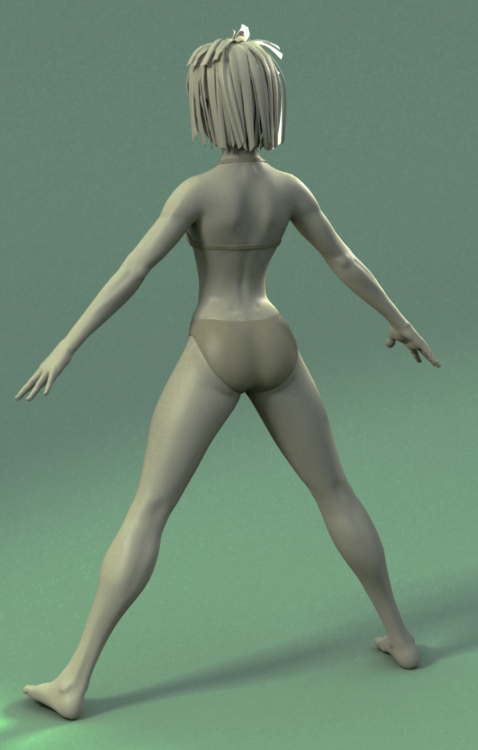

И результат с прической и одеждой...

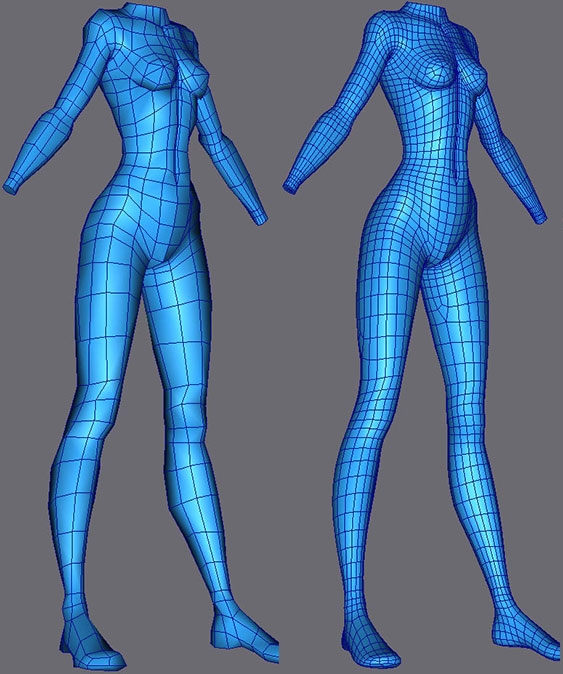

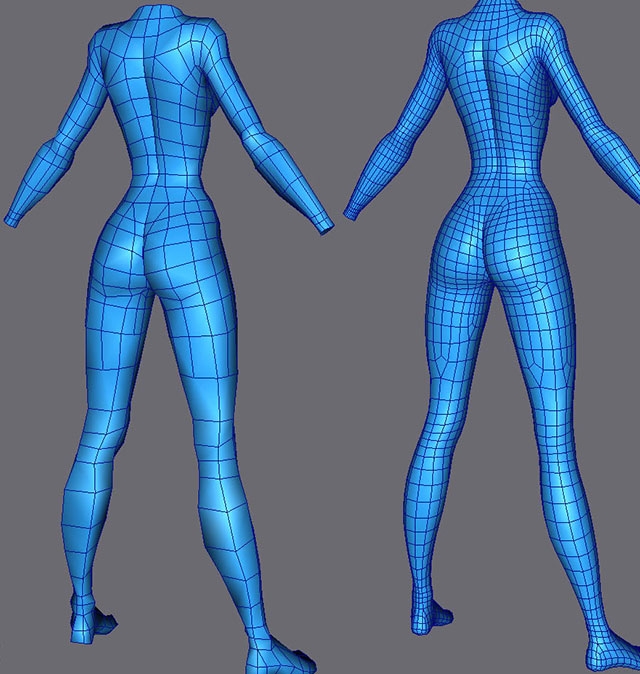

    Еще один пример модерирования человека - сетка немного отличается, тем не менее результат тоже весьма хорош.



Другой вариант полигональной сетки
