ВСТУПЛЕНИЕ

    При оборудовании автомобиля новой аудиосистемой или расширении возможностей установленной ранее превращать его в концертный зал на колесах, конечно, не стоит. Тем более нет смысла тратить силы и средства, если музыкальные вкусы слушателей ограничены электронной "попсой": для нее не требуется ни широкий динамический диапазон, ни точная передача нюансов звучания. А вот поклонникам традиционных жанров все это очень важно и открывает широчайшее поле для творческой деятельности. Однако в любом случае при установке аппаратуры в автомобиле нужно строго выполнять определенные требования. И если вам предлагают "быстро и качественно установить музыку" — не верьте. Процесс этот (даже копируя готовую систему) совсем не такой уж быстрый.
    Главная проблема при создании автомобильной аудиосистемы, вопреки сложившемуся мнению у некоторых любителей музыки, состоит не в достижении высокой мощности, малых искажений и плоской АЧХ. Основная задача — получение "высокой" и "широкой" звуковой сцены для слушателей, сидящих впереди. Её решение напрямую связано с местом установки фронтальных излучателей. Не нужно думать, что пассажирам на задних сидениях придется довольствоваться малым — при правильном размещении громкоговорителей звучание будет сбалансировано в пределах всего салона.


ВЫБИРАЕМ СИСТЕМУ

    Любительская аудиосистема на первом этапе развития состоит обычно из "головного" аппарата — магнитолы, ресивера с CD- или MD-проигрывателем — и комплекта динамических головок. Им в настоящей статье уделено особое внимание, но далее, где это не принципиально, под магнитолой будет подразумеваться любой из источников сигнала.
    При любом подходе к формированию аудиосистемы нужно прежде всего выбрать источник сигнала и структуру акустической системы (АС). Почему так?
    В формирование интегрального показателя качества автомобильной аудиосистемы, принимаемого за 100 %, вносят свои факторы все ее компоненты: на источник сигнала приходится примерно 15 %, на усилитель — 20 %, на АС — 30 %, на установку (размещение) — 30 %, на кабели и дополнительные устройства — 5 %. Используя, к примеру, магнитолу со встроенным усилителем, ее "вклад" возрастает до 20—25 %, а АС — уже до 40—45 %. Однако эти цифры относятся исключительно к качеству звучания, но не к цене. С ценами картина может быть совершенно иной. Не секрет, что цены на аппаратуру зачастую определяются популярностью фирмы и модели, а отнюдь не реальными достоинствами товара. К выбору головок нужно подходить в любом случае с максимальным вниманием — "мы не настолько богаты, чтобы покупать дешевые вещи".
    Поскольку самостоятельно изменить основные технические характеристики современной магнитолы не представляется возможным (да и вряд ли необходимо, особенно если это не подделка), то к ее выбору также нужно отнестись серьезно.
    Когда усовершенствование системы предполагается проводить без замены головного аппарата, он изначально должен иметь возможность подключения усилителя к линейному выходу. Если в последующем планируется дополнить систему CD/MD-чейнджером, желательно выбрать такую модель, в которой предусмотрено управление этим устройством, поскольку выбор моделей чейнджеров с собственным контроллером ограничен.

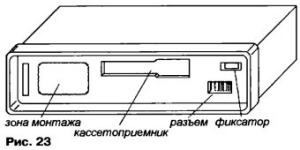

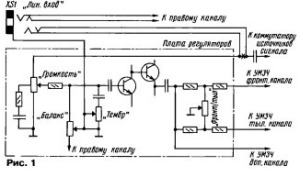

    Заметим, что некоторые несложные доработки вполне по силам даже не очень опытным радиолюбителям, а экономия средств при этом может быть значительной. К числу таких доработок можно отнести установку в магнитолу разъемов линейного входа и выхода, введение в тракт внешних эквалайзеров и фильтров, добавление индикаторов выходной мощности и т. д. На рис. 1 показан пример простой доработки магнитолы "Sony 1253" — введение разъема линейного входа.

>>>

НЕМНОГО ТЕОРИИ

    Пространство автомобильного салона акустически не приспособлено для высококачественного звуковоспроизведения — объем салона чрезвычайно мал. Из этого обстоятельства следует несколько очевидных выводов:
    1. Практически невозможно соблюсти основное условие для обеспечения стереофонического звучания — взаимное расположение слушателей и громкоговорителей акустической системы по вершинам равностороннего треугольника. Помимо разницы в интенсивности звучания возникает временной сдвиг между сигналами левого и правого каналов, что приводит к смещению кажущихся источников звука (КИЗ) относительно их истинного положения.
    Особенно заметен этот эффект для сигналов средних частот.
    2. Трудно обеспечить необходимое удаление слушателя от громкоговорителей. А при работе в ближней зоне излучения громкоговоритель уже нельзя рассматривать как точечный источник, что приводит к специфическим интерференционным искажениям на средних частотах (на ВЧ этот эффект ослаблен из-за малого размера излучателей).
    3. Благодаря малому объему салона на низких частотах возникает достаточно однородное звуковое поле (это справедливо с небольшой оговоркой, суть которой разъясняется ниже). Однако наличие в салоне неравномерно расположенных поглощающих и отражающих поверхностей (стекла, обивка, пассажиры) не позволяет уверенно прогнозировать его акустические свойства на средних и высоких частотах. К тому же эти поверхности обеспечивают различную степень отражения и поглощения в пределах частотного диапазона — мягкие сидения и обивка дверей эффективно поглощают низко- и среднечастотные колебания, а высокочастотные звуки прекрасно отражаются от стекла. Вследствие указанного АЧХ салона на средних и высших частотах имеет неравномерность, порой значительную, а характер неравномерности зависит от выбора точки замера.
    Кроме этого, есть еще два аспекта, не столь очевидных, но связанных с малым объемом салона и его геометрией: локальные неравномерности в АЧХ, вызванные резонансными явлениями, и подъем АЧХ на низших частотах. Указанные факторы в совокупности и формируют передаточную характеристику салона.

>>>

РАЗМЕЩАЕМ

    Автомобильные громкоговорители обычно не отличаются высокой чувствительностью, но обладают хорошими частотными характеристиками, широкой диаграммой направленности и сбалансированным звучанием. Учитывая, что возможности широкополосных и коаксиальных головок все же ограничены, наилучших результатов можно достичь только в случае применения многополосной рассредоточенной фронтальной АС. Важно также правильно определить, в каких местах салона автомобиля нужно разместить полосовые излучатели, чтобы они работали с максимальной эффективностью. Наибольшее распространение сегодня получили двухполосные фронтальные АС, но в высококачественных аудиосистемах они постепенно вытесняются трехполосными.
    Принципы размещения головок были кратко изложены автором в [1], однако накопленный с тех пор опыт и обмен мнениями в [2, 3] требуют внести в них некоторые коррективы.
    Для получения высокой звуковой сцены проще всего разместить излучатели как можно выше. Приборная доска позволяет это осуществить, но штатные посадочные места для установки головок обычно ограничены размером 10... 13 см. Малогабаритными головками без соответствующего акустического оформления здесь трудно добиться эффективного воспроизведения низших частот. Но установка в этом месте среднечастотных головок тоже имеет серьезные недостатки. Основной из них — привязка звучания к одной стороне салона из-за недопустимо большой разности хода звуковой волны от левого и правого излучателей. Дело в том, что из всех автомобилей отечественного производства только в "Москвиче-2141" можно по назначению использовать штатные места, отведенные для громкоговорителей. Нужно заметить, что и это решение нельзя признать самым удачным. Не случайно конструкторы вынуждены искать другие места для установки громкоговорителей.
    Традиционно низкочастотные, широкополосные или коаксиальные громкоговорители размещают в передних дверях автомобиля. Их относительно большая внутренняя полость способствует эффективному воспроизведению низких частот практически готовым акустическим оформлением. Обычно в фонограммах звуковые сигналы левого и правого каналов в этом диапазоне частот синфазны и имеют практически одинаковую интенсивность. Поэтому от головок, установленных на плоскость облицовки двери, фронт волны на частотах 100... 150 Гц достигает противоположной головки с частичной компенсацией отражения. Чтобы это явление проявлялось в меньшей степени, головки должны быть развернуты вверх в середину потолка над передними сиденьями. Наиболее рационален такой вариант при использовании двухполосной фронтальной АС с относительно высокой частотой раздела (5...7 кГц).
    Эффект такой компенсации в значительной степени зависит от места установки низкочастотных излучателей в дверях и конструктивных особенностей салона. К примеру, высокий тоннель и протяженная консоль приборной панели ('борода") несколько ослабляют этот эффект, и тогда установка головок "на плоскость" вполне допустима. Наиболее рационален такой вариант в двухполосной системе при области раздела полос 1...1.5 кГц. Диаграмма направленности излучения головок в этой полосе частот достаточно широка, однако в двухполосных системах с низкой частотой раздела необходимо использовать ВЧ головки повышенной мощности с пониженной частотой собственного резонанса. Кроме того, для эффективного снижения излучения частот, близких к резонансной, необходимо использовать ФВЧ высокого порядка либо специальные корректирующие цепи.

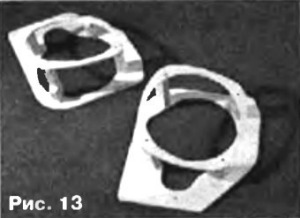

    Для установки головок в двери нередко требуется изготовить специальные панели (подиумы) или кольцевые накладки, увеличивающие фактическую глубину отсека. Кроме того, необходимо принять меры по демпфированию вибраций панелей и механизмов двери.

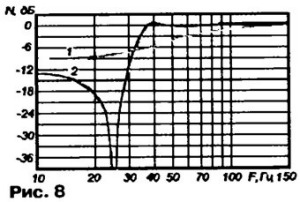

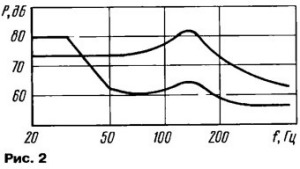

    Установка НЧ головок в корпусах под передними сиденьями с излучением вперед-вверх исключает эффект компенсации и уменьшает временную задержку, снижая эффект "привязки" кажущегося источника звучания к одной стороне салона. За счет некоторой концентрации низких частот в передней части салона возрастает звуковое давление в области 200...400 Гц. Вместе с тем полоса излучения в этом случае ограничивается сверху частотой около 2...3 кГц. Поэтому такое размещение излучателей требует или применения низкой частоты раздела полос, или перехода к трехполосной АС.

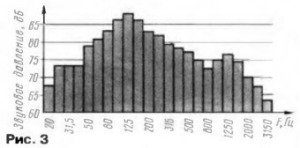

    График любезно предоставлен О. Леоновым, измерения проведены с использованием комплекса PC RTA

>>>

О ШУМЕ И ВИБРАЦИЯХ

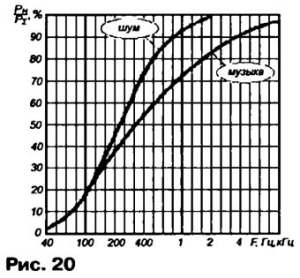

    В автомобиле особо остро ощущается проблема снижения шума. Даже в грамотно сконструированном с акустической точки зрения в кузове при движении возникают колебания как от вибрации двигателя и трансмиссии, так и от вибрации колес на дороге. На самых низких частотах сказывается малая жесткость кузова, что вызывает вибрации панелей и крыши. Основная мощность шумов при этом сосредоточена в области между самыми низкими частотами и нижней границей средних частот.
    В движении шум хотя и "организован", но при постоянной скорости достаточно однороден и благодаря избирательным свойствам слуха от него можно отстроиться. За исключением последствий толчков и ударов, вызванных плачевным состоянием дорог, остальные составляющие шума можно значительно ослабить с помощью грамотно выполненной шумоизоляции салона (свист ветра и гул покрышек не рассматриваем — на такой скорости уже не до музыки). Для поглощения дорожного шума следует наносить материал на пол и огнестойкую переборку и в зоне колес. Но поскольку привычный для жителей больших городов цикл движения — "метр едем, два стоим", проблема шумоизоляции для них не столь остра.
    Помимо шумоизоляции, призванной перекрыть путь в салон внешнему шуму, применяют вибродемпфирование больших панелей (крыша, двери), чтобы исключить возможные призвуки во время работы аудиосистемы. Если мощность усилителей невелика, то в большинстве случаев эта мера не требуется, однако следует уделить максимум внимания устранению ре-зонансов и вибраций декоративных деталей салона, поскольку они даже при относительно небольшой мощности порождают дребезжание и призвуки, более неприятные на слух, чем шум движения. Особое внимание следует обратить на панели рядом с головками громкоговорителей или на панели, которые используются как часть корпуса громкоговорителя. Если нет возможности покрыть крупные панели полностью, демпфирующий слой лучше нанести на их среднюю часть, как наименее жесткую. Резонансы обычно устраняются при покрытии четверти площади и более. Основные места обработки на примере кузова "классического" ВАЗа показаны на рис. 4. Это — программа "минимум"; в программу "максимум1 входит еще обработка крыши, капотов багажника и моторного отсека, колесных арок.

    Приступая к шумоизоляции и вибродемпфированию салона автомобиля, полезно руководствоваться следующими практическими правилами.
    • Проще не допускать возникновения шума, чем с ним бороться. Поэтому начинать борьбу с шумом следует с проверки ходовой части.
    • Высокочастотный шум подавить легче, чем низкочастотный (вибрации).
    • Демпфирование вибрирующих панелей улучшается при плотном контакте материала с излучающей поверхностью. Может оказаться достаточным покрытие только части их поверхности.
    • Шумоизоляция, в отличие от вибродемпфирования, достигается сплошным, без открытых участков, покрытием. Стекла, демпфированные штатным уплотнением, не должны иметь жесткого контакта с источниками шума.
    • Для шумоизоляции и вибродемпфирования фактически нужны разные материалы.

>>>

    Вибродемпфирование панелей кузова улучшают, используя различные материалы — как специально предназначенные для этого, так и заменители. Общее свойство таких материалов — они обладают большой внутренней вязкостью. Применяют листовые материалы различной толщины, а также мастики или пенообразующие аэрозоли. Листовые материалы на вид и на ощупь напоминают резину. Наибольшим демпфирующим и одновременно шумоизолирующим эффектом обладает Dynamat, но он недешев и при обработке автомобиля "по полной программе" затраты могут стать соизмеримыми со стоимостью подержанного отечественного автомобиля. Поэтому автолюбители пытаются найти альтернативные решения. Удовлетворительная замена импортных виброгасящих материалов: "Шумизол", 'Липлен", "Визомат", "мастика каучуковая шумо-изолирующая" — все отечественного производства и вполне доступно по цене. Для заливки полостей "торпеды" и некоторых деталей кузова прекрасно подходит строительная пена "Макро-флекс". Однако необходимо учесть, что она значительно увеличивается в объеме и поэтому непригодна для заполнения замкнутых полостей.
    Хорошо известный автолюбителям (можно сказать, классический) шумо-изолирующий материал — линолеум. В магазинах строительных материалов остатки линолеума продаются обычно со значительной скидкой. Однако к выбору его следует подходить осмотрительно. Линолеум на тканой основе имеет превосходные шумоизолирую-щие свойства, но его основа гигроскопична и требует дополнительной антикоррозионной обработки подстилающих поверхностей. Современные виды вспененного линолеума без основы негигроскопичны, но их шумопоглоще-ние несколько хуже. Впрочем, никто не мешает в ответственных местах положить двойной или тройной слой! Еще один близкий по структуре материал, получивший распространение в последнее время, — пенополиэтилен. Он отличный звукоизолятор (степень поглощения звука при толщине 10 мм — 60 %). Кроме того, он абсолютно негигроскопичен, не подвержен гниению и недорог.
    Для устранения скрипов и вибраций облицовки дверей нужно отказаться от ненадежных пластмассовых пистонов и установить облицовку на винтах-саморезах. В местах контакта облицовки с панелями двери при необходимости наклеивают тонкие полоски поролона или пенополиэтилена. Для этой цели неплохо подходят полоски самоклею-щегося поролона, предназначенного для уплотнения оконных рам. Следует выбирать негигроскопичные сорта поролона, у которых структурные поры не открываются наружу. При установке головки в дверь ее внутренние механизмы требуют обработки — нужно исключить касание ее поверхности тяг и приводов. Для этой цели можно использовать ПВХ трубки и пластиковые втулки. Кроме этого, тщательной регулировкой устраняют люфты механизмов и резиновые жгуты-оттяжки.
    Определить необходимый объем работ, а потом и качество обработки салона можно очень простым способом. Через установленную в салоне АС достаточной мощности (не менее 20 Вт) воспроизводят сигнал от генератора сигналов ЗЧ. Генератор плавно перестраивают в диапазоне частот 50 Гц...2 кГц. Резонансные колебания элементов кузова на инфранизких и низких частотах ощущаются тактильно, на более высоких — на слух по возникновению дребезжащих призвуков.
    Проведение работ по улучшению шумо- и виброизоляции в салоне автомобиля следует совместить с монтажом силовой и сигнальной проводки аудиосистемы, тем более, что к монтажу предъявляется ряд требований, выполнение которых необходимо даже при установке простейшей магнитолы, не говоря уже о системах высокого уровня. В противном случае многие работы будут сопряжены с излишними трудностями, которых можно избежать.

передние колонки задние стерео квадро звуковое давление развить повышенное высокая выходная мощность шумоизоляция звукопоглощающие материалы силовая проводка питание автомагнитолы автомобильного усилителя мощности. Звук в автомобиле прозрачность звучания

СИЛОВАЯ ПРОВОДКА

    Для маломощных устройств (магнитол и эквалайзеров, например), как правило, можно использовать уже существующую силовую проводку. Отдельные же усилители (повышенной мощности) потребляют значительно больший ток. Проводка, имеющаяся в автомобиле, на это не рассчитана. Кроме того, поскольку вся она собрана в монтажные жгуты, возникает опасность взаимного влияния "автомобильных" и "звуковых" цепей. Исходя из этого, рекомендуется вести плюсовой провод питания усилителя непосредственно на аккумулятор даже в том случае, когда магнитола является единственным компонентом системы.
    Минусовый же провод питания системы обычно соединяют с кузовом машины. Он должен быть максимально коротким, а его сечение — не меньше сечения плюсового провода. Соединение с корпусом следует производить через неокрашенный металл кузова. Если он оцинкован, нужно использовать одну из точек соединения, предусмотренных производителем, во избежание появления помех в системе. Когда кузов автомобиля не новый, переходное сопротивление сварных швов увеличивается, поэтому для уменьшения падения напряжения в этом случае следует минусовый провод также соединить непосредственно с клеммой аккумулятора.

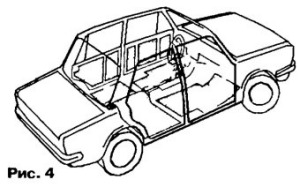

    При монтаже силовой проводки нужно прежде всего помнить о соблюдении требований безопасности. Необходимо учитывать: придется ли прокладывать провод по углам, через двери, или в моторном отсеке? Такого рода проблемы предъявляют особые требования к выбору проводки. Она должна быть гибкой, с толстой изоляцией, не размягчаться при высокой температуре и не трескаться при низкой. Особенно это относится к участкам силовой проводки, прокладываемой в моторном отсеке.

>>>

    Применение жесткого провода с легко трескающейся изоляцией может быть пожароопасно. Чтобы предотвратить возгорание в случае короткого замыкания силового провода, необходимо ввести в цепь плавкий предохранитель. Его устанавливают в разрыв силового провода вблизи от плюсовой клеммы аккумулятора. Держатель предохранителя должен быть надежно закреплен. Ток срабатывания предохранителя выбирают на 20...30 % больше максимально потребляемого системой тока. Это не мешает ее нормальной работе, но гарантирует немедленное отключение цепи при коротком замыкании.
    При прокладке силового провода в моторный отсек можно просверлить отверстие в моторном щите или использовать уже имеющиеся около рулевой колонки и монтажного блока. Прокладка провода через отверстия с острыми металлическими краями требует применения резиновых уплотнителей. В моторном отсеке желательно дополнительно защитить провод гофрированной трубкой. Он не должен быть натянут, а в свободных местах его необходимо закрепить с помощью монтажных хомутиков или обвязки.
    При выборе силовых проводов учитывают особенности того или иного типа, обращая особое внимание на их сечение. Традиционно его измеряют в единицах American Wire Gauge (AWG), или просто "gauge" (калибр). Провода и аксессуары к ним (распределители, разъемы, держатели предохранителей и пр.) во всем мире выпускают именно под такой маркировкой. Чтобы узнать сечение провода для вашей системы, прежде всего нужно определить максимальный потребляемый ток и длину кабеля. Затем воспользуйтесь сведениями в табл. 1 [5], используемой РАСКА (Российской ассоциацией соревнований и конкурсов по автозвуку) при оценке качества установки:Для улучшения энергетических показателей системы бортового электропитания параллельно аккумулятору присоединяют конденсатор, причем устанавливают его как можно ближе к наиболее критичному к качеству питания потребителю энергии в аудиосистеме. Это позволит скомпенсировать падение напряжения, возникающее на соединительных проводах на пиках мощности. Установка конденсатора оправдана даже при использовании магнитолы без дополнительных компонентов — в этом случае значительно улучшается воспроизведение пиковых уровней сигнала, звучание перестает быть "зажатым".

>>>

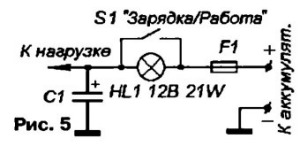

    Для определения емкости конденсатора пользуются эмпирически выверенным соотношением — 1 фарада на киловатт. Например, для системы с потреблением энергии 100 Вт подойдет конденсатор 100000 мкФ. Для магнитолы достаточно конденсатора емкостью 47...68 000 мкФ. Некоторые производители аудиотехники, например, Phoenix Gold, выпускают конденсаторы большой емкости, специально предназначенные для автомобильных аудиосистем, однако их стоимость чрезмерно велика. Практически при мощности усилителей до 50...100 Вт с успехом можно применить и обычные оксидные конденсаторы большой емкости или батарею из параллельно включенных конденсаторов меньшей емкости. Используя для этой цели конденсаторы широкого применения, нужно ориентироваться на максимально допустимую для них температуру — летом в автомобиле, стоящем на солнцепеке, температура может достигать 50...60 "С. Предпочтение следует отдавать конденсаторам, которые имеют предохранительный клапан (пробку), в крайнем случае — с насечкой на корпусе.

>>>

СИГНАЛЬНЫЕ ЦЕПИ И ПОМЕХИ

    Правила выбора провода и монтажа цепей питания, о которых шла речь, справедливы и для сильноточных сигнальных цепей. Так, при выборе сечения провода для подключения динамических головок можно с успехом воспользоваться приведенной выше таблицей, уменьшив ток соответственно числу каналов усилителя. Как правило, провода, предлагаемые изготовителем в комплекте с динамическими головками, в большинстве случаев совершенно непригодны для нашей цели. Сопротивление двойного провода длиной 2 м может иногда достигать 0,5...0,7 Ом, что приводит к ощутимым потерям мощности усилителя магнитолы. Поэтому на "колоночных" проводах тоже экономить не стоит.
    Особая надежность провода требуется при установке динамических головок в двери автомобиля. Ни в коем случае нельзя пропускать провод "под обивку" — он должен проходить через отверстия в металле двери и стойки, обязательно защищенный направляющей трубкой. Эти меры гарантируют от возможного защемления провода, его перегибов и образования петель.

    Прокладка проводов к громкоговорителям обычно не вызывает проблем. Исключение составляют некоторые типы современных автомобилей зарубежного производства. Они настолько насыщены электроникой, что при неудачном монтаже наводки на провода аудиосистемы могут быть ощутимы на слух. Чтобы избежать этого, следует предварительно уточнить местонахождение бортового компьютера и расположение кабелей, по которым происходит обмен данными.
    Монтаж межблочной сигнальной проводки заметно влияет на качество звуковоспроизведения. Основная проблема большинства принятых сегодня вариантов компоновки аудиосистемы — большая длина межблочных кабелей. Чаще всего CD-чейнджер размещают в багажнике, а сигнал для регулировки и дальнейшего усиления подается на вход магнитолы, установленной в панели приборов. При наличии дополнительного усилителя его обычно тоже располагают в багажнике, поэтому длина кабеля как минимум удваивается. Собственная емкость при такой длине уже может оказывать влияние на передачу верхних частот. Поэтому входное сопротивление автомобильных усилителей и линейных входов магнитол весьма низкое (порядка 10 кОм). Несмотря на это, лучший выход из положения — рациональная компоновка системы и использование межблочных кабелей минимально необходимой длины. Спрятанные "с глаз долой" излишки кабеля могут ухудшить воспроизведение высших частот.

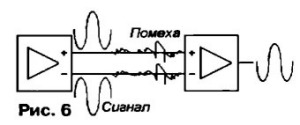

    Для решения проблемы наводок наиболее широко используются два способа — повышение выходного напряжения источников сигнала и применение дифференциальных (балансных) линий связи. Соответственно тому, как выполнены линейные выходы источника сигнала и вход усилителя, выбирают и тип межблочных соединений.

>>>

    Применение балансных линий характерно для компонентов высокой ценовой категории и гарантирует прекрасную помехозащищенность. Напряжение сигнала поступает на входы дифференциального усилителя в про-тивофазе, а помехи — в фазе и подавляются (рис. 6).
    Однако это справедливо только при полной симметрии линии. Использование симметричного входа с несимметричным выходом (и наоборот) сводит на нет все преимущества этой схемы. В данном случае лучшее решение — применить симметрирующее устройство, наиболее изящное — трансформатор, но для обеспечения необходимых качественных показателей он может оказаться слишком дорогим.
    Основные источники помех в автомобиле — система зажигания, создающая трески, и генератор, помеха от которого ощущается как тональная с переменной частотой. Помехи от системы зажигания полностью исключить нельзя, но можно значительно уменьшить. В автомобилях с традиционной (контактной) системой зажигания применение распределителя зажигания со встроенным помехоподав-ляющим резистором или высоковольтных проводов с распределенным сопротивлением позволяет значительно снизить мощность помех. Дальнейшее снижение уровня помех обеспечит экранированный кабель.
    Помехи от работы генератора могут быть вызваны плохим состоянием коллектора и регулятора напряжения. Но даже при идеальном его состоянии при наличии в системе нескольких компонентов помехи могут прослушиваться из-за неправильно выполненного заземления. Если в аудиосистеме существует несколько точек заземления, то при соединении компонентов между собой образуется паразитный контур. Вот почему нельзя допускать соединения общего провода компонентов между собой через межблочные кабели. По этой же причине экран не должен служить сигнальным проводником.
    Реализовать это условие просто: при самостоятельном монтаже разъемов на кабель экран с одной стороны не припаивают. При использовании готовых кабелей лепестки RCA-штеке-ра можно изолировать от корпуса разъема тонким слоем изоляционной ленты. Такой же способ позволит выяснить, с какой стороны лучше изолировать экран — со стороны источника сигнала или со стороны усилителя. Если же и эта мера не поможет, остается использовать для всей системы единственную точку заземления, лучше всего — на минусовой клемме аккумулятора.

передние колонки задние стерео квадро звуковое давление развить повышенное высокая выходная мощность шумоизоляция звукопоглощающие материалы силовая проводка питание автомагнитолы автомобильного усилителя мощности. Звук в автомобиле прозрачность звучания

ТИПЫ АКУСТИЧЕСКОГО ОФОРМЛЕНИЯ И ХАРАКТЕРИСТИКИ ГОЛОВОК

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

    Чтобы стереофоническая АС в автомобиле обеспечивала высококачественное звучание, ее необходимо правильно спроектировать и тщательно установить. В этом разделе даны краткие рекомендации, которые позволят избежать наиболее типичных ошибок, способных свести на нет все конструкторские ухищрения.
    Любая динамическая головка требует определенного акустического оформления. Можно подбирать головки под имеющийся тип оформления либо, наоборот, рассчитать необходимое акустическое оформление для имеющихся в наличии.
    Проще всего установить динамические головки в предусмотренные для этой цели места. Так обычно и поступают начинающие автомеломаны. Однако у конструкторов автомобилей представления о акустическом оформлении могут очень сильно отличаться от общепринятых. Как правило, штатные места в передних дверях рассчитаны на установку малогабаритных головок диаметром 7,5...10 см, а направление их излучения можно объяснить только странной прихотью дизайнера. Особенно неудачны в этом отношении отечественные автомобили, в большинстве которых установка фронтальных громкоговорителей вообще не предусмотрена (или противопоказана). Поэтому владельцу волей-неволей приходится проявлять немалую изобретательность при проектировании и изготовлении АС.
    Нужно помнить, что с возрастанием сложности акустического оформления увеличивается и его "чувствительность" к ошибкам и просчетам. Поэтому не надо слепо верить приводимым в паспорте усредненным характеристикам динамической головки (фактические могут отличаться на 50...80 %), а измерить самостоятельно резонансную частоту, добротность и эквивалентный объем конкретного экземпляра. Методики измерения этих параметров неоднократно описывались на страницах журнала "Радио", например в [б], и в литературе.
    В автомобильных АС из многих видов акустического оформления наибольшее распространение получили "акустический экран" (Infinity Buffle) и "открытый корпус" (Free Air). Первый из них применяется в основном для среднечастотных и широкополосных головок, на которых построено большинство автомобильных аудиосистем; второй же иногда встречается в конструкциях сабвуферов. Вариантом открытого акустического оформления можно также считать панель акустического сопротивления (ПАС, Aperiodic Membrane), но используется она очень редко. Основные причины этого — отсутствие надежной методики расчета и сложность "штучного" изготовления.
    АЧХ динамической головки в "открытом" оформлении спадает в области нижних частот с крутизной 6 дБ на октаву, что аналогично акустическому ФВЧ первого порядка. Теоретически АЧХ на нижних частотах должна иметь подъем (с учетом передаточной характеристики салона), но реально этого не происходит. Максимум, на что можно рассчитывать в этом случае — небольшой "горб" в области 50...70 Гц. Расчет обычно не производят, уповая на универсальность динамических головок и установку в штатные места. Однако при выборе головок для конкретного варианта открытого оформления стоит учесть их характеристики. Основные достоинства такого оформления — гладкая фазовая характеристика и отсутствие выброса на переходной, что положительно сказывается на "музыкальности" воспроизведения, а также высокий КПД. Недостаток — ослабленное воспроизведение низших частот (подробно об этом далее). Поэтому акустический экран в чистом ви-дв для оформления низкочастотных головок практически не применяется.
    Второе место по распространенности разделили "закрытый корпус" (Closed Box) и фазоинвертор (ФИ, Vented Box, Ported Box, Bass Reflex), применяемые как для мидбасового звена, так и в сабвуферах. Кроме того, закрытый корпус небольшого объема применяется и при оформлении среднечастотных и широкополосных головок, установленных совместно с низкочастотными. Изоляция тыльной стороны диффузоров от излучения мощной НЧ головки устраняет перегрузку их подвижной системы и интермодуляционные искажения.
    Закрытый корпус аналогичен ФВЧ второго порядка. Основные его достоинства — отличное сопряжение с передаточной характеристикой салона автомобиля (представляющего собой ФНЧ второго порядка), что теоретически позволяет получить плоскую АЧХ, и прекрасная импульсная характеристика. Недостаток — низкий КПД, что требует применения чувствительных головок или повышенной мощности усилителя.

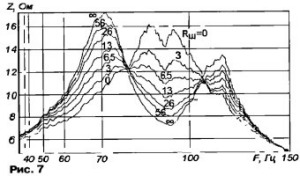

    Корпус с фазоинвертором — аналог ФВЧ четвертого порядка, но фактически, в зависимости от исполнения и настройки, может быть близким к третьему порядку. Поэтому даже с учетом передаточной характеристики салона плоская суммарная АЧХ недостижима. Достоинство — высокий КПД. Импульсная характеристика несколько хуже, чем у закрытого корпуса. Основной недостаток — ниже частоты настройки фазоинвертора амплитуда колебаний диффузора ограничивается только жесткостью подвеса, поэтому возможно повреждение головки. Для предотвращения этого в тракте сигнала необходимо применять фильтр, срезающий инфра-низкие частоты (subsonic fitter).
    Такие экзотические виды акустического оформления, как "пассивный излучатель" (Passive Radiator) и "полосовой" громкоговоритель (Bandpass) со свойствами ФВЧ четвертого — восьмого порядков, применяются исключительно в сабвуферах. Достоинство полосового громкоговорителя — высокий КПД, импульсные же характеристики весьма посредственны и ухудшаются с ростом порядка.
    Перечисленными видами акустического оформления практически и ограничиваются в автомобильных акустических системах. Акустический рупор и лабиринт ввиду значительных размеров — большая редкость даже в "домашней" акустике, а применить их в автомобиле просто невозможно. Исключение (крайне редкое) составляют только рупорные "пищалки".
    С методикой расчета фазоинверторов и пассивных излучателей можно ознакомиться в [7]. Однако предлагаемые там графические методы расчета трудоемки и не очень точны. Удобнее воспользоваться современными программами расчета, многие из которых позволяют учесть передаточную характеристику салона. Это позволяет оценить действие всех параметров на АЧХ системы. Программное обеспечение для расчета акустического оформления можно найти в сети Интернет (например, [8—11 ]).
    С распространением ПО для расчета акустического оформления сложность проектирования уже не является сдерживающим фактором, но, поскольку число "степеней свободы" растет, для сложных конструкций низкочастотных громкоговорителей необходимы обязательный контроль параметров динамических головок и настройка готового изделия. Поэтому наибольшее распространение в любительских конструкциях получили корпусы закрытые и с фазоинверторами. По той же причине полосовые излучатели в любительских установках встречаются, как правило, в виде готовых изделий с порядком не выше четвертого. Более сложные конструкции — редкость даже среди промышленных и профессиональных конструкций.



>>>

автозвук своими руками при создании высококачественной аудиосистемы могут быть два творческих подхода Автомобильные громкоговорители обычно не отличаются высокой чувствительностью

ИЗГОТОВЛЕНИЕ АКУСТИЧЕСКОГО ОФОРМЛЕНИЯ

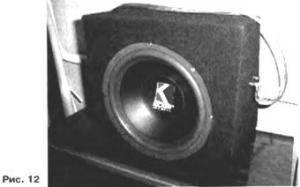

    По конструктивному исполнению автомобильные АС можно разделить на встроенные и корпусные. Для встроенной АС акустическое оформление в значительной мере (а нередко и полностью) создается элементами конструкции кузова и салона автомобиля. Это, прежде всего, штатные или созданные самостоятельно посадочные места в дверях, задней полке, приборной панели. Как правило, акустическое оформление в этом случае — открытый корпус или акустический экран. Корпусные громкоговорители используются главным образом для закрытого и фазоинверсного акустического оформления
    В любом акустическом оформлении следует избегать каких-либо щелей и отверстий, корпус должен быть максимально герметичным. Перетекание воздуха с задней стороны диффузора и связанные с этим потери — основная причина значительного отклонения измеренных АЧХ на низких частотах от расчетных. Отверстия или щели вблизи места установки головки приводят к акустическому "короткому замыканию", вследствие чего воспроизведение низших частот резко ухудшается. При установке трубы фазоинвертора также необходимо обеспечить герметичность стыка ее с панелью. С этой же целью в конструкции корпусных АС рекомендуется применять проходные разъемы, установленные на корпусе, потому что вывод кабеля через резиновые втулки не обеспечивает должной герметичности. Поскольку компоненты аудиосистемы не должны затруднять техническое обслуживание автомобиля, разъемные соединения улучшают эксплуатационные характеристики.
    Для акустического оформления типа "акустический экран" и "открытый корпус", применяемого для широкополосных и СЧ головок, требование герметичности желательно выполнить для всей передней панели. Если это невозможно, следует обеспечить это условие хотя бы в пределах площади, ограниченной удвоенным размером диффузора головки. Это относится, прежде всего, к установке динамических головок в двери и заднюю полку.
    При любом варианте установки динамической головки в дверь получившееся акустическое оформление, с одной стороны, обладает достаточно большим объемом (20...30 и более литров в зависимости от типа автомобиля), с другой — герметичность этого объема весьма условна. Даже при герметизации внутренней облицовки по периметру остаются уплотнения стекла, отверстия для стока воды, ручки замков. Вследствие этого акустическое оформление головки при установке в дверь обычно ближе к акустическому экрану, нежели к закрытому корпусу. Если же в двери необходимо организовать закрытый объем или фазоин-вертор, зачастую проще специально изолировать там нужный объем, чем герметизировать всю дверь.

    При установке излучателей в заднюю полку нужно учитывать — изолирован объем багажника от салона или нет. Так, в отечественных автомобилях ВАЗ ("классик") объем багажника отделен от салона только картонной перегородкой, и его герметичность определяется исключительно плотностью прилегания и конструкцией спинки заднего сиденья (спинка может быть оборудована откидным подлокотником). У многих иномарок, наоборот, багажник отделен от салона сплошной металлической перегородкой. В автомобилях с кузовами "универсал" и "хетчбек" багажное отделение вообще не изолировано от салона, поэтому акустическое оформление тыловой АС в этом случае — типичный акустический экран.

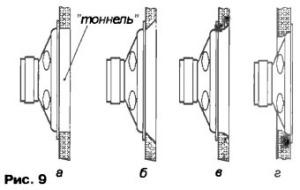

    При установке головки с внутренней стороны панели диаметр отверстия для нее должен быть равен диаметру диффузора с учетом гофра. Если толщина панели более 5...10 мм, образующийся перед головкой "тоннель" (рис. 9,а)может увеличить неравномерность АЧХ в области частот выше 3...5 кГц за счет интерференционных явлений. Для исключения такого эффекта в отверстии нужно снять фаску (рис. 9,6) или скруглить кромку (рис. 9,в). Интересен тот факт, что штатные посадочные места во многих автомобилях вопреки здравому смыслу отличает именно глубокая установка головок (15...50 мм), а конструкция защитных решеток не отвечает акустическим требованиям. При установке-с наружной стороны диаметр отверстия выбирают по размерам диффузоро-держателя. Такой вариант установки предпочтителен для широкополосных и СЧ головок, особенно при большой толщине панелей (рис. 9,г). Устанавливая импортные головки, для разметки отверстий можно воспользоваться нанесенными на упаковочной коробке шаблонами.
    Диффузор головки нужно в любом случае защитить от повреждений тонкой решеткой или сеткой с ячейками 5... 10 мм. Увеличение размера ячейки уменьшает акустическое сопротивление решетки, но увеличивает риск случайного повреждения. Полезно таким же образом защитить тоннель фазоинвертора от попадания посторонних предметов, когда сабвуфер расположен в багажнике.

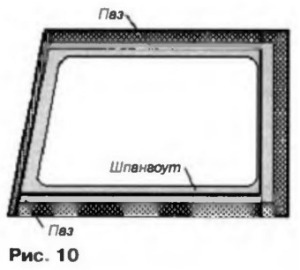

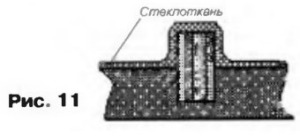

    Если в конструкции динамической головки не предусмотрено посадочное уплотнение, ее следует устанавливать на панель через прокладку из губчатой резины или резиновой трубки. Это требование в равной степени призвано обеспечить как герметичность конструкции, так и механическую развязку головки от корпуса. Головки закрепляют винтами, шурупами или шпильками. Их не следует затягивать слишком сильно, чтобы не вызвать перекос диффузоре-держателя и подвижной системы и не увеличить вибрации. Особенно это относится к низкочастотным головкам.
    Материал корпуса должен обеспечивать жесткость панелей, особенно той. на которой смонтированы головки. Наиболее подходящие материалы из доступных — фанера, ДВП и ДСП. Для изготовления криволинейных поверхностей применяют композитные материалы (стеклоткань, бумага, картон, эпоксидные смолы, стеклотекстолит, пенопласт и т. д.). Поклонниками car audio разработано немало интересных технологий. Объем журнальной публикации не позволяет подробно остановиться на деталях, но основные принципы изложены ниже.
    Чем больше размеры корпуса и мощность головки, тем толще должен быть материал корпуса. Для сабвуферов толщина панелей под излучатель должна быть не меньше 15 мм, прочих — не менее 10 мм. Жесткость панелей большого размера можно увеличить с помощью дополнительных распорок между противоположными стенками или ребер жесткости в виде прикрепленных к панели брусков. Еще большую s жесткость обеспечивают шпангоуты в виде рамок замкнутого профиля, вклеенные в пазы панелей. Они же могут быть образующей панели сложной формы. Материал для шпангоутов — фанера толщиной 10... 12 мм (рис. 10).

>>>

ПОДКЛЮЧЕНИЕ АС К МАГНИТОЛЕ

    Большинство создателей автомобильных аудиосистем убеждены, что без мощного усилителя и дорогой АС высокое качество звуковоспроизведения недостижимо. По-своему они правы. Но при грамотном подходе к выбору, размещению и подключению динамических головок хорошего результата можно добиться и со встроенными усилителями магнитолы, используя относительно недорогие головки. Причем вполне возможно добиться достаточно большой громкости. Так, в машине автора этих строк звуковое давление 117 дБ было достигнуто за счет суммарной мощности около 60 Вт. что, как известно, меньше максимальной мощности современных магнитол (80...160 Вт).
    Предлагаемые в статье решения представляют наибольший интерес для начинающих любителей автозвука, поскольку не требуют серьезных затрат времени и средств. Все рекомендации, кроме особо оговоренных случаев, касаются магнитол с четырехка-нальными усилителями мощности. Устаревшие модели магнитол с двухка-нальным усилителем малой мощности здесь рассматриваться не будут.
    Справедливости ради следует отметить, что некоторые из приводимых рекомендаций имеют смысл только при использовании недорогих моделей магнитол и CD-ресиаеров. Многие современные аппараты имеют в своем составе и перестраиваемые фильтры, и эквалайзеры, и другие полезные устройства. Так. CD-ресивер Pioneer DEH-2000R позволяет включить в тракт тыловых каналов ФНЧ с перестраиваемой от 100 до 250 Гц частотой среза и оснащен параметрическим эквалайзером с регулировкой центральной частоты и добротности для каждой из трех полос.
    Многие автолюбители устанавливают динамические головки в двери и заднюю полку с подключением к магнитоле по штатной схеме "фронт— тыл". Аналогичные аудиосистемы встречаются на машинах, прошедших предпродажную подготовку и на подержанных автомобилях. Акустические недостатки этого варианта АС уже были рассмотрены ранее, однако, поскольку он все еще распространен, предложу метод его улучшения, практически не требующий затрат.
    При установке головок в заднюю полку СЧ и ВЧ составляющие сигнала вызывают чрезмерное смещение звуковой сцены назад. Исправить положение можно, ограничив полосу воспроизведения задних громкоговорителей нижними частотами. Так как в этой роли выступают обычно коакси-альные головки, самый простой способ — отключить "пищалки" (их можно на первых порах использовать при модернизации фронтальной АС). Допустимо также применить в качестве тыловых низкочастотные голоаки. Однако остаточный уровень СЧ и ВЧ составляющих сигнала достаточно велик, поэтому для его снижения необходимо применить ФНЧ с частотой среза в интервале 0.8...1 кГц.

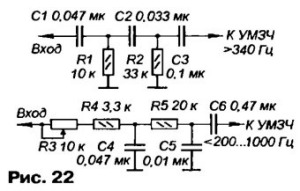

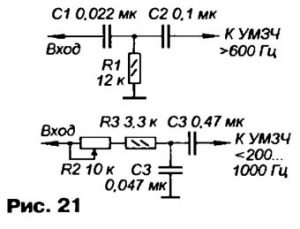

    С другой стороны, у большинства распространенных малогабаритных громкоговорителей, используемых в таких установках для фронтальной АС, низкочастотные составляющие сигнала могут привести к перегрузке и искажениям уже при среднем уровне громкости. Очевидно, что для устранения этого дефекта потребуется ФВЧ. Хорошие результаты обычно получают уже с фильтрами первого порядка с частотой среза около 200 Гц.

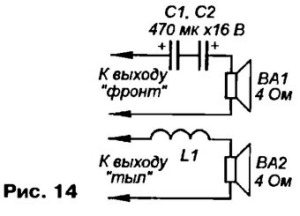

    Схема одного канала комбинированного фильтра, реализующего обе эти функции, показана на рис. 14. Конденсаторы С1, С2 — любые оксидные, например, К50-24. Если есть возможность, вместо них лучше использовать неполярный оксидный конденсатор емкостью 220 мкФ. Катушка L1 содержит 160 витков провода ПЭВ-2 1,0, ее наматывают на оправке диаметром 25 мм (длина намотки 24 мм). Индуктивность катушки — около 0,6 мГн.

    Этот же вариант подключения (при размещении всех излучателей спереди) иногда применяют и для компонентной фронтальной АС. В этом случае придется регулировать тональный баланс не только регуляторами тембра, но и соответствующим распределением мощности усилителей, что отчасти компенсирует отсутствие эквалайзера. Если имеется готовый комплект двухполосной АС, проще всего использовать штатный кроссовер, разделив входы ФВЧ и ФНЧ для подключения к фронтальным и тыловым каналам соответственно (так называемый bi-amping). При самостоятельном изготовлении АС расчет фильтров производят по любой известной методике, например [7]. Предпочтение следует отдать фильтрам первого порядка — они вносят минимальные фазовые искажения и потери, просты в изготовлении и настройке.
    При частоте раздела 5. ..7 кГц, характерной для малогабаритных ВЧ головок, в таком включении наилучшим образом проявят себя магнитолы с неравным распределением мощности между фронтальными и тыловыми каналами (например, 2x7 Вт — "фронт" и 2x25 Вт — "тыл"). Этому условию отвечает ряд недорогих аппаратов: CD-ресивер ТСН-77 (LG Electronics), магнитолы Daewoo AKF-4087X. AKF-4237X, AKF-4377X, AKF-8017X, Prology KX-2000R, ARX- 975 1/52, обновленный "Урал" (модели 206, 207, 208). С целью упрощения фильтр для НЧ головки можно и не использовать, поскольку естественный спад АЧХ большинства из них начинается именно в этой области частот. Правда, головки с диффузором диаметром более 13 см могут работать и в зонном режиме излучения, но это приводит к неравномерности спада АЧХ на высших частотах.
    У магнитол же с каналами равной мощности, те из них, которые работают на "пищалки", используют не более трети своей мощности. В этом случае есть смысл подумать о снижении частоты раздела до 1.5...3 кГц, но тогда потребуются ВЧ головки с низкой частотой основного резонанса и ФВЧ высоких порядков. Стоимость их немалая, поэтому трехполосная фронтальная АС может оказаться даже дешевле.

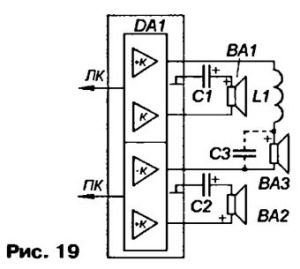

    В качестве низкочастотного звена трехполосной АС при монтаже "в двери" желательно использовать автомобильные широкополосные или низкочастотные головки диаметром 16 см или эллиптические 6x9 дюймов. Автомобильные головки меньшего размера редко способны обеспечить полноценное воспроизведение частот ниже 100...120 Гц. Для корпусных громкоговорителей "под сиденья" можно использовать отечественные голоаки 25ГДНЗ-4 (с фазоинвертором) и 25ПДН4-4 (в закрытом корпусе). В качестве СЧ-ВЧ звена на первом этапе вполне подойдут коаксиальные головки диаметром 7,5... 13 см.
    В таком варианте лучшая частота раздела между полосами НЧ и СЧ-ВЧ — около 350 Гц. При этом катушка L1 должна содержать уже 240 аитков провода ПЭВ-2 1,0. Ее наматывают на оправке диаметром 25 мм (длина намотки — 24 мм). Индуктивность катушки — 1,8 мГн. Емкость конденсаторов С1, С2 нужно уменьшить до 220 мкФ или взять неполярный емкостью 100 мкФ.
    В более совершенной разнесенной трехполосной АС применяют отдельные излучатели СЧ и ВЧ. Как упоминалось ранее, это снимает ряд компоновочных ограничений и позволяет наилучшим способом использовать каждую головку. ВЧ излучатели в такой системе обычно работают при относительно высокой частоте раздела (5...10 кГц) и поэтому не требуют применения сложных фильтров. Для первых экспериментов вполне подойдут "пищалки", изъятые ранее из коаксиальных головок, но лучше взять для этой цели специальные малогабаритные ВЧ головки. Доступные СЧ головки с "мягким" диффузором диаметром до 10 см или широкополосные в этой полосе можно использовать только с ФВЧ, не ограничивая полосу частот сверху, поскольку их АЧХ в рабочем диапазоне частот достаточно равномерна и плавно спадает на высоких частотах. Головки большего диаметра, как уже отмечалось, обладают значительной неравномерностью АЧХ. Головки с диффузорами высокой жесткости часто имеют в области СЧ несколько резонансов, создающих при звуки, поэтому для них необходимы полосовые фильтры.
    Для исправления локальных дефектов АЧХ головок в рабочей полосе частот профессиональные студии иногда применяют кроссоверы с корректирующими LCR-звеньями. Их настройка должна сопровождаться обязательными измерениями АЧХ по звуковому давлению.

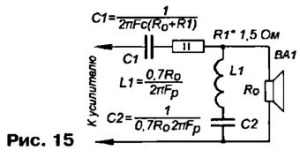

    Несколько проще обстоит дело с демпфированием резонанса ВЧ головки, расположенного достаточно близко к рабочей полосе частот [17]. Для этой цели применяется последовательный LC-контур. подключенный параллельно головке и настроенный на частоту ее основного механического резонанса (рис. 15). Резистор R1 выполняет сразу несколько функций,. Прежде всего он стабилизирует импеданс нагрузки, одновременно улучшая условия работы и усилителя, и фильтра. При установке резистора увеличивается также глубина режекции. Этим резистором возможно подстроить АЧХ на высоких частотах. Нужно, однако, иметь в аиду, что его сопротивление входит в нагрузку ФВЧ и влияет на частоту среза.

    Для СЧ головок этот метод демпфирования малопригоден, поскольку частота их основного механического резонанса составляет обычно 110... 150 Гц. Индуктивность и емкость корректирующего контура получаются слишком большими. Исключение составляют только купольные СЧ головки, для которых эта частота значительно выше — 350...450 Гц.
    Приведенные способы подключения АС предполагают использование усилительных каналов магнитолы, однако перечень вариантов таких способов отнюдь не исчерпан. Они бывают, например, комбинированными, когда используются особенности построения мостовых усилителей, которые имеют все современные магнитолы.
    Рассмотрим варианты подключения двух- или трехполосной АС к магнитолам Sony 1253/1853 и аналогичным [18]. УМЗЧ этих моделей можно использовать как двухканальный мостовой с максимальной мощностью 2x25 Вт или как четырехканальный с обычным подключением нагрузки и "виртуальной землей". Мощность при этом составляет 4x6 Вт. Возможен и третий вариант, разработанный автором. На рис. 16 приведена схема для одного канала.

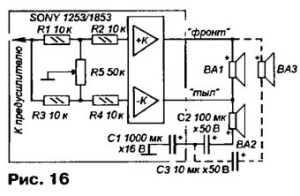

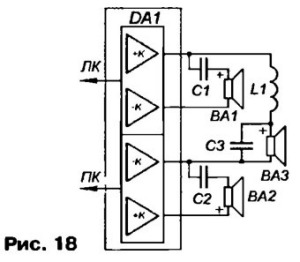

    В этом случае НЧ головка ВА1 подключается по мостовой схеме, а коаксиальная или среднечастотная ВА2 (и высокочастотная ВАЗ в трехполосной АС) — по обычной. Необходимые при этом разделительные конденсаторы С2, СЗ одновременно выполняют роль ФВЧ первого порядка. Поляризующие напряжения обеспечиваются усилителем, поэтому можно применить доступные полярные оксидные конденсаторы. При таком включении регулятор фейдера используется для установки тонального баланса. С учетом выбранных частот раздела — 440 Гц и 4 кГц — и разной чувствительности головок (у низкочастотных она обычно на 2...4 дБ ниже) баланс достигается в близком к среднему положении регулятора.

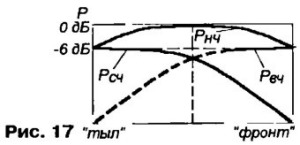

    Зависимость подводимой к головкам мощности от положения движка фейдера показана на рис. 17. В процессе регулирования мощность на мостовой нагрузке снижается максимально на 6 дБ (в 4 раза), поскольку в крайних положениях регулятора возбуждение головок сводится к обычному (оставшееся без сигнала плечо усилителя выполняет роль "виртуальной земли"). Следует учитывать, что в зоне совместного действия головок они оказываются соединенными параллельно, но, поскольку на этих частотах уже сказывается рост импеданса нагрузки из-за индуктивности звуковой катушки, реально перегрузка усилителя не возникает. Эксплуатация такой системы в течение года подтвердила ее высокую надежность. Таким же образом используются и мостовые усилители двухканапьных магнитол с фейдером на выходе, который следует отключить, чтобы регулятор не оказывал влияния на частоту среза фильтров.

    Естественно, по предложенной схеме можно включить нагрузку и для более современных магнитол. Все сказанное выше останется в силе, только исчезнет возможность регулировать соотношение мощностей фронтальной АС. Например, более мощные усилители уже упоминавшихся моделей с каналами разной мощности выполнены по мостовой схеме, а менее мощные — по обычной. В таком варианте можно применить смешанное подключение фронтальных головок к тыловым каналам, а тыловую АС для "подзвучки", не требующей большой мощности, подключить к фронтальным каналам по обычной схеме или схеме Хаффлера (с разностным сигналом). Положения фейдера "фронт—тыл" поменяются местами, но в эксплуатации это практически не существенно.

>>>

НАСТРОЙКА

    Главный критерий при настройке — получение не плоской, а максимально гладкой АЧХ. Из практики известно, что звучание автомобильных аудиосистем даже при безупречно плоской АЧХ в ряде случаев неприятно режет слух на высоких частотах. По-видимому, это объясняется особенностью человеческого слуха, no-разному воспринимающего прямые и отраженные сигналы. Измерительный же микрофон не способен их разделить. Опытным путем установлено, что наиболее естественное и выразительное звучание в автомобиле достигается в том случае, когда АЧХ по звуковому давлению имеет небольшой (2...3 дБ) подъем на частотах ниже 150...200 Гц и такой же спад на частотах выше 3...7 кГц. Точные значения частотной коррекции зависят от акустических свойств конкретного салона и определяют их экспериментально.
    Измерить АЧХ системы можно двумя способами. Первый из них предполагает использование источника белого или розового шума и анализатора спектра звукового диапазона частот. Этот способ требует минимального времени, а результаты измерений весьма наглядны. К сожалению, из-за высокой стоимости оборудования он практически недоступен любителям, но широко применяется в процессе настройки АЧХ в специализированных установочных студиях. Как вариант, для измерения АЧХ можно использовать ПК со звуковой платой и программу — анализатор спектра [22], но при отсутствии калиброванного измерительного микрофона точность измерений вряд ли будет удовлетворительной. Впрочем, если отказаться от измерения абсолютного уровня звукового давления, ограничившись только оценкой относительной неравномерности АЧХ (что, собственно, нас и интересует), этот метод вполне пригоден. Следует лишь учитывать, что далеко не все звуковые платы могут одновременно работать на ввод и вывод, а микрофон (с учетом возможной неравномерности АЧХ) должен нормально работать при звуковом давлении вплоть до 110 дБ. Измерения проводят при стандартном уровне, равном 90 дБ, что на слух соответствует громкости немного выше средней.
    Другой, хотя и более дешевый, но несравненно более трудоемкий способ — измерение АЧХ по точкам.
    Для этого потребуются источник тестовых сигналов (компакт-диск с записью третьоктавной сетки частот или генератор сигналов) и измеритель звукового давления. К сожалению, и этот прибор дефицитен (правда, стоит он не намного дороже китайского мультиметра). Однако его вполне заменят микрофон с известной АЧХ и милливольтметр. Качество измерений практически не пострадает, но придется учитывать АЧХ самого микрофона и оценивать только неравномерность АЧХ. При этом способе также используют ПК со звуковой платой, что позволяет применить сколь угодно мелкую сетку частот, вплоть до скользящего тона. Программное обеспечение для подобных измерений вы найдете в Интернете [23].
    После анализа полученной АЧХ можно сделать заключение о необходимости частотной коррекции. Провалы и пики в области средних и высоких частот шириной не более 0,5 октавы и величиной до 4...5 дБ мало заметны на слух, большая неравномерность воспринимается как изменение тембровой окраски. В большинстве случаев "детальная" коррекция в этом диапазоне не требуется. Обычно обходятся интегральной коррекцией регулятором тембра ВЧ. Допустимая локальная неравномерность АЧХ в области нижних частот меньше — 2...3 дБ, но провалы АЧХ менее заметны на слух, чем пики. Неравномерность АЧХ в этой области воспринимается на слух как разная громкость звучания отдельных нот на пассажах.
    В зависимости от характера дефектов выбирают метод коррекции. При небольших погрешностях вблизи частот раздела полос прежде всего нужно попытаться слегка разнести или, наоборот, перекрыть их, чтобы скомпенсировать подъемы и провалы АЧХ. Но возможности этого метода ограничены, поэтому для коррекции АЧХ на других участках необходим эквалайзер.


>>>
