М. СИРОТЮК, г. Москва

стационарные акустические системы из автомобильных динамиков своими руками МАЛОГАБАРИТНЫЙ ГРОМКОГОВОРИТЕЛЬ С АКУСТИЧЕСКИМ ЛАБИРИНТОМ ИЗ АВТОМОБИЛЬНЫХ ДИНАМИКОВ может быть использован в АС как с дополнительным низкочастотным излучателем сабвуфером так и без него множества моделей малогабаритных широкополосных головок

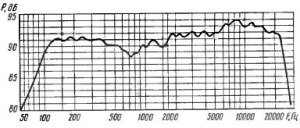

      Из множества моделей малогабаритных широкополосных головок, имеющихся в продаже, автор предпочел использовать универсальную двухполосную коаксиальную головку TS-E1070 фирмы Pioneer, рекомендуемую для установки в автомобиле. Ее широкополосный металлизированный диффузор выполнен из полипропилена инжекционного литья и имеет мягкий бутилкаучуковый подвес. Гибкий верхний подвес снижает резонансную частоту головки, а удлиненная звуковая катушка и большой диаметр центрирующей шайбы, играющей также роль демпфера, позволяют максимально увеличить амплитуду колебаний диффузора и улучшить линейность. Металлизирована и купольная диафрагма коаксиально расположенной высокочастотной головки. Технические характеристики этой головки приведены ниже, а ее АЧХ - на рис. 1 (данные фирмы).

Рисунок 1

Максимальная музыкальная мощность, Вт             80
Номинальная мощность, Вт                                    25
Диаметр диффузора, мм                                         74
Диаметр подвеса диффузора, мм                          100
Диаметр головки ВЧ, мм                                        28
Сопротивление, Ом                                                 4
Чувствительность, дБ/Вт (1 м)                                90
Раб. диа-н частот при нер-ти 14 дБ, Гц       45...30 000

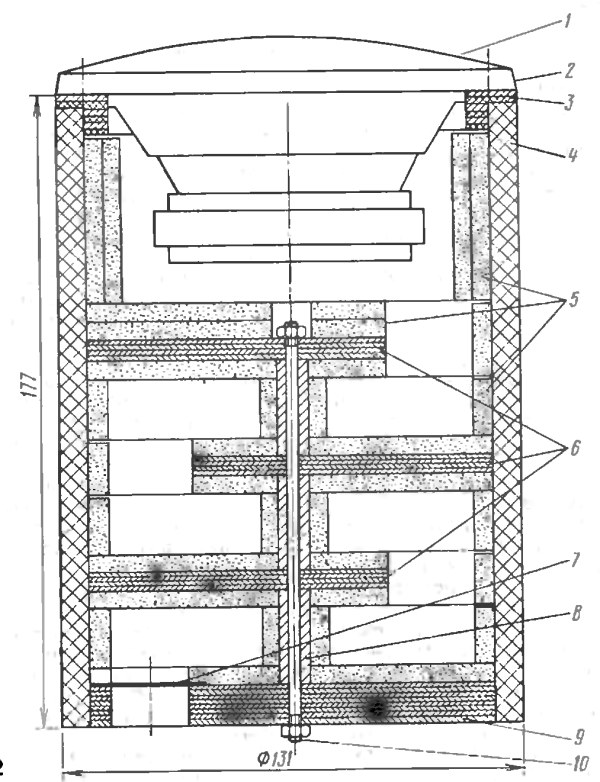

      На рис. 2 показан разрез корпуса громкоговорителя. Он состоит из цилиндра 4, изготовленного из проклеенных слоев бумажных обоев общей толщиной 8 мм на каркасе из фанерных сегментов 6 (рис. 3), дна 9 (рис. 4) и крышки 3 (рис. 5). Расположенные в корпусе фанерные сегменты образуют акустический лабиринт. Эта конструкция позволяет технологически просто получить одновременно жесткий корпус и лабиринт. Такой корпус не подвержен вибрациям, имеет высокие вязкие потери, а лабиринт удлиняет путь звуковой волны от задней части диффузора.
      Конечно, длина этого лабиринта недостаточна, чтобы на низкой резонансной частоте головки 2(1 - защитно-декоративная сетка) волна прошла путь К/2, чтобы выйти из отверстия в задней стенке 9 громкоговорителя в фазе с колебаниями от передней части диффузора. Она составляет лишь часть \/2 Этот лабиринт лучше рассматривать как очень узкую, по сравнению с длиной распространяющейся волны, открытую трубу (0"Х) с большими вязкими потерями на стенках лабиринта и корпуса, оклеенных звукопоглощающим материалом 5. Сопротивление акустических потерь в нем зависит от коэффициента звукопоглощения абсорбента, эффект которого начинает расти приблизительно после 500 Гц и достигает максимума при его объеме в 70 % объема корпуса.

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6
