АКУСТИЧЕСКАЯ СИСТЕМА СВОИМИ РУКАМИ

НА ДВУХ 10ГДШ-2

    Акустическая система выполнена на основе двух широкополосных динамических головок 10ГДШ-2, она может быть использована для улучшения качества звучания сигнала поступающего от портативной магнитолы или аудиоцентра, либо при работе с интегральным УНЧ, сделанным на базе микросхем УНЧ, предназначенных для автомобильной аудио-техники. Параметры АС:
   1. Диапазон рабочих частот при неравномерности 14 дб. 63-20000 Гц.
   2. Номинальная мощность 20 W.
   3. Импеданс 2 Оm .
    4. Габариты 400x750x300 мм.

    Конструкция акустической системы, - однополосная, фазоинвертор. Корпус сделан из древесно-стружечных плит толщиной 17 мм, которые применяются при производстве корпусной мебели. Сейчас это вполне доступный и легкообрабатываемый материал. Конструкция акустической системы показана на рисунке. Корпус состоит из шести панелей, двух панелей размером 366x300 мм (верхняя и нижняя), двух - 750x300 мм (боковые), а так же, передней и задней размерами 716x366 мм. Размеры панелей даны с учетом толщины плит 17 мм. При другой толщине нужна коррекция размеров всех панелей кроме боковых.

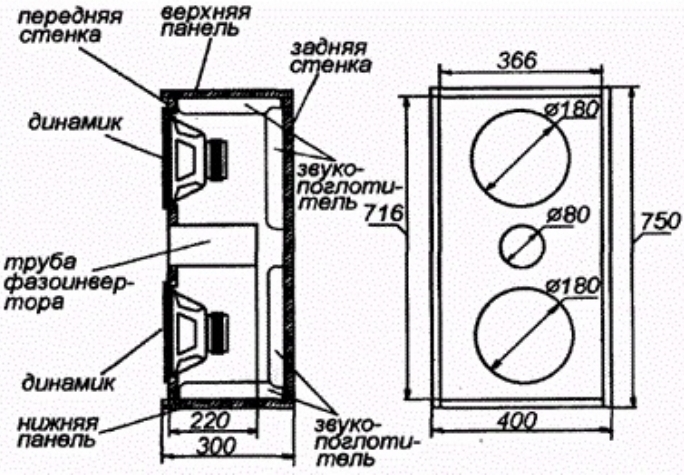

Габаритные размеры самодельной акустической системы

   В передней панели пропилены три отверстия, - два диаметром 180 мм (для установки динамиков) и одно 80 мм (для трубы фазоинвертора). Выпиливать все детали корпуса и отверстия в передней панели удобнее всего при помощи электролобзика. Предварительно делают разметку карандашом, а затем пилят. Отверстия размечают при помощи циркуля, предварительно уточнив их расположение поставив на переднюю панель динамики и фазоинверсную трубу. После обрисовки контуров динамиков при помощи циркуля размечают круги диаметром 180 мм. Затем, где-то внутри круга (но не на окружности) сверлят отверстие такого диаметра, чтобы в него свободно входила пилка электролобзика. Затем, начинают пилить электролобзиком по спирали плавно выходя на нарисованную окружность, и далее выпиливают всю окружность. Таким же образом пропилена дыра и для фазоинвертора. Корпус собирают используя клей ПВА и металлические уголки. Сборка на шурупах. Всего требуется 24 уголка. С каждой панелью контактируют по шесть уголков. Сборка должна быть плотной и без зазоров. Корпус не разборный, в дальнейшем его панели никак не снимаются. Все шурупы-саморезы по дереву и уголки расположены внутри корпуса. Во время сборки в качестве окон для доступа к ним служат отверстия для установки динамиков.
   После сборки внутренняя поверхность корпуса промазывается клеем ПВА и на нее, по всей поверхности, кроме передней панели и места на задней панели перед фазоинверсной трубой, приклеиваются звукопоглотители, которые сделаны из детских подгузников (чистых, разумеется).
   Следующий этап, - изготовление и установка фазоинверсной трубы. В качестве заготовки для трубы автор использовал круглую и высокую металло-картонную коробку от кофе. Но, конечно же это может быть и что-то другое, например, отрезок пластмассовой трубы, какая то часть упаковки для жидкостей и др.
   Труба туго вставлена в отверстие, промазанное клеем «Момент».
    Динамики устанавливаются снаружи и привинчиваются шурупами. Прокладки под динамики сделаны из линолеума на вспененной основе. Включены динамики параллельно с соблюдением их полярности (если нужно сопротивление 8 Оm динамики включить последовательно). Внешняя отделка зависит от вашего вкуса и возможностей. Важно чтобы она не дребезжала.

Попцов Г. Радиоконструктор 7-2005
