Доработка 35АС-212 (S-90) с родными динамиками и переключателями.

    Согласно проспекта 90-х годов Рижский радиозавод выпускал серийно две модели акустических систем: 35АС-212 или «S-90» и 35АС-012 в модификациях «S-90B», «S-90D», «S-100B». Пришла пора доработать и более древнюю модель 35АС-212, а также и её предшественницу 35АС-1, имеющих похожий набор динамиков.
   Эти модели имеют переключатели уровня ослабления энергии, подводимой к СЧ и ВЧ динамикам, позволяющим подогнать их под уровень НЧ динамика и подстроить систему под конкретные условия прослушивания. Всё это хорошо конечно, но ведь «бухает и цыкает», как ни крути переключатели. А хочется чтоб было музыкально. Как-то я тут распинался с альтернативными мыслями о доработке «S-90». Мысли эти благополучно рассеялись, так и не реализовавшись. На их место пришли другие, более интересные. Наиболее перспективной показалось использовать фильтр «Nivaga 9» из предыдущей статьи и пересчитать его на другой набор динамиков, а переключатели СЧ и ВЧ оставить в исходном заводском виде. Получившаяся схема фильтров для S-90 представлена на рисунке. Предлагаю назвать её «Nivaga 10».

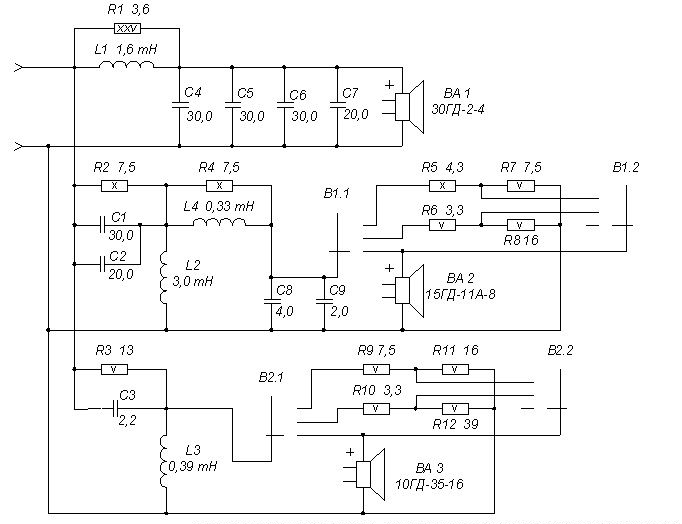

Принципиальная схема фильтров S-90

    Отличительной особенностью фильтра является наличие резисторов R1,R2,R3,R4, которые обеспечивают непосредственный потенциальный контакт всех динамиков с выходом УМ и не дают фазовой характеристике далеко уходить от линейной зависимости по частоте. Если внимательно посмотреть на схему, то можно заметить, что сопротивление этих резисторов близко к активному сопротивлению соответствующих динамиков. Дотошные товарищи могут конечно добавить к ним индуктивный эквивалент этих динамиков. Я поленился, так как и в таком виде качество звука меня вполне удовлетворило, а возможности экспериментировать в звуковой камере у меня нет. Ну а если ещё внимательней посмотреть на схему полосового фильтра, ведущего к СЧ динамику, то можно увидеть, что он был создан из ранее разработанного фильтра типа "Nivaga 6 или 8” путём замены динамиков на эквивалентные резисторы. Точно так же в фильтрах НЧ и ВЧ резисторы R1и R3 являются эквивалентами соответствующих динамиков. Следовательно, эта схема с параллельным подключением динамиков является логическим развитием предыдущей с последовательным соединением динамиков, а значит сохраняет все её достоинства, о которых написано в более ранних статьях. И в то же время она создаёт новые возможности двигать частоту среза всех четырех входящих в схему фильтров независимо друг от друга, управляя пиками и провалами в АЧХ колонки, чего не было в предыдущей схеме. В конкретном случае этой схемы я стремился раздвинуть частоты среза НЧ и СЧ динамиков, а также частоты среза СЧ и ВЧ динамиков на пол-октавы. Результаты блестящие. Упругий бас, стереопанорама, объём, чистая середина – всё, чего жаждет ухо меломана, присутствует в доработанных колонках «S-90».
   Опасение, что введённые резисторы будут греться, не оправдалось. Мощность их заложена теоретически. Практически она может быть уменьшена в 2 – 3 раза, но резисторы должны быть проволочными.
   Практика показывает, что не всё, что нравится мне, подходит и другим. Что ж, предложенная схема открыта для обоснованных доработок, а я готов к серьёзным дискуссиям.
   Сей трактат составлен 20.02.12 г.

Автор: Николай Васильевич Nivaga
