УСИЛИТЕЛЬ МОЩНОСТИ НА TDA2030 или TDA2050

    Принципиальная схема усилителя на TDA2030 или TDA2050 приведена на рисунке 1, внешний вид - рисунок 2. Микросхема по своей сути представляет мощный операционный усилитель и принципиальная схема у нее такая же. В данном варианте реализована схема неинвертирующего включения. Для простоты сборки усилитель собран по схеме с однополярным питанием и обеспечивает на нагрузку 4 Ома до 15 Вт для TDA2030 и до 30 Вт для TDA2050.
    Тут следует оговориться - это музыкальная мощность, а не шумовая, которую обычно указывают на современной аудиоаппаратуре. Основное от личие этих параметров заключается в том, что при измерении шумовой мощности в качестве тестового сигнала используют прямоугольный сигнал звуковой частоты. Разумеется, что при таком тесте выходная мощность усилителя становится максимально возможной, но назвать это музыкой врядли у кого язык повернется.
    Данный усилитель мощности является универсальным кирпичиком для построения высококачественного усилителя любой конфигурации, от обычного стереофонического до мультимедийного 2.1 или 5.1. При питании до 20 В в таком усилителе в качестве сабвуферного можно использовать мостовую схему на TDA2050 , при питании до 30 В в этой роли требуется использование более мощного усилителя, например на TDA2052

Принципиальная схема усилителя TDA2030 при однополярном питании

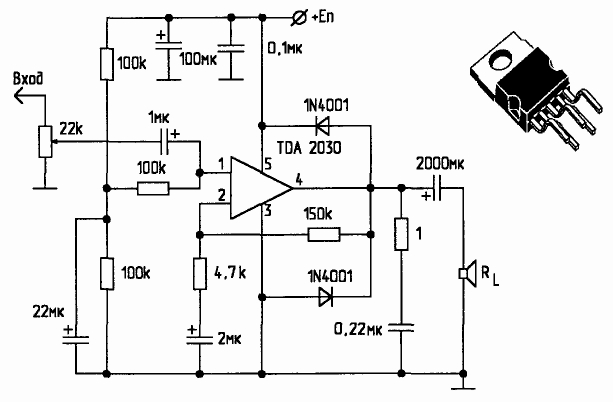

Рисунок 1. Принципиальная схема усилителя мощности на TDA2030

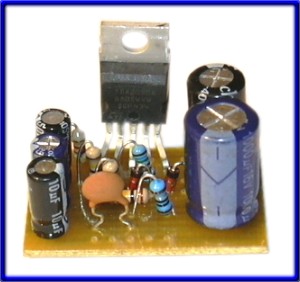

Рисунок 2. Внешний вид усилителя мощности на TDA2030

    Технические характеристики усилителя на базе TDA2050:


TDA2030
TDA2050
Напряжение питания
10...30 В
10...44 В
Ток потербления на "холостом ходу"
50 мА
50 мА
Коэф. усиления
26 дБ
26 дБ
Rвх
>90 кОм
>90 кОм
THD при Pвых 2/3 от максимального
0,2%
0,03%
Pвых при THD 0,5%
12Вт
24Вт
Pвых при THD 10%
18 Вт
32 Вт
R нагр не менее
4 Ома или 8 Ом



ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ



    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.
