Мультимедийный усилитель на базе TDA1554 2.1

      Данный усилитель предназначен для создания системы 2.1, т.е. 2 широкополосных усилителя + 1 более мощный, предназначенный для воспроизведения только НЧ сигнала.
      Принципиальная схема усилителя приведена на рисунке 1, чертеж печатной платы - рисунке 2 (не в масштабе). Взять чертеж в формате lay можно тут.

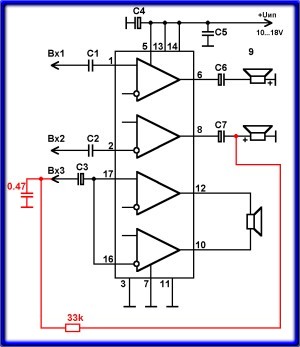

Принципиальная схема усилителя мощности 2.1 на микросхеме TDA1554
Рисунок 1.

Печатная плата простого трех канального усилителя
Рисунок 2. СКАЧАТЬ ПЛАТУ В LAY



ПЕЧАТНАЯ ПЛАТА ДЛЯ ВЫСОКОКАЧЕСТВЕННОГО УСИЛИТЕЛЯ МОЩНОСТИ

      Этот мультимединый усилитель предназначен для создание средненькой аудиосистемы, предназначенной для эксплуатации в стационарных условиях..
      Основой усилителя служат популярные микросхемы TDA2030 и не очень популярные TDA2052. Ну а поскольку речь зашла об этих микросхемах, то уж лучше остановится подробнее на каждой из них.
      TDA2030 по справочнику относится к разряду Hi-Fi усилителей, однако сказанно это слишком громко - звук у нее несколько не Hi-Fi. Гораздо приятней звучит ее боле мощный брат - TDA2050. По цокелевке она полностью совпадает с TDA2030 поэтому произвести замену можно не изменяя на печатной плате практически ничего.
      Принципиальная схема усилителя на микросхеме TDA2030 приведена на рисунке 1, на рисунке 2 - TDA2050 - рисуноки импортированы из даташита. Единственно что изменено в схеме - нет диодов с выхода м/с на плюс-минус питания. Диоды эти используются для уменьшения самоиндукции динамической головки, а использовать данную схему с головками с "тяжелым" дифузором решится мало кто, то и диоды были попросту исключены из схемы. Большая партия плат, выпущенных без данных диодов показала, что усилитель работает так же устойчиво как и с ними, т.е. на работу схемы влияния оказано не было.

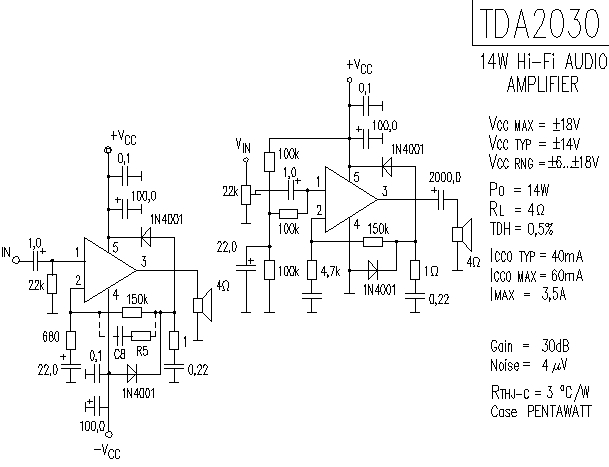

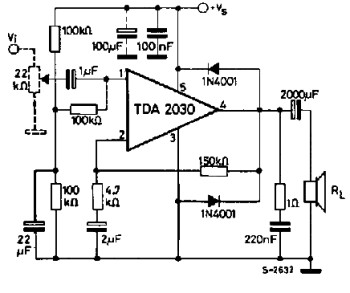

Схема включения TDA2030
Рисунок 1.

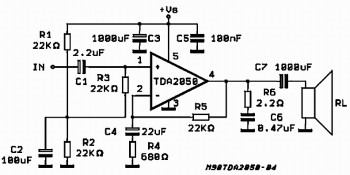

Схема включения TDA2050
Рисунок 2.

     Разумеется, что номиналы в цепи ООС разные, однако их отношение практически одинаково, значит коф. усиления у них одинаков. Кроме этого вариант ООС TDA2050 более предпочтителен, поскольку через меньшие резисторы течет больший ток, следовательно она менее критична к наводкам и внешним помехам. И еще - мы позволили себе R5 зашунтировать последовательно соединенными резистором на 100 кОм и конденсатором на 100 пкФ. Это увеличивает устойчивость усилителя и обеспечивает спад коф. усиления на частотах выше 20 кГц.
      Питание усилителя выбраннно однополярным посокольку ухудшения качества звука почти не происходит, а вот дополнительные горизонты этот факт открывает:
      - происходит некоторая экономия электролитических конденсаторов по питанию;
      -при создании мультимедийного усилителя с использованием двуполярного питания плюсовая "ветка" питания используется для питания СЧ-ВЧ звена как усилитель с однополярным питанием, а плюсовая и минусовая "ветки" - как питания усилителя для сабвуфера. Таким образом схемотехника усилителя довольно не плохо упрощается.
      Если же нет желания заморачиватся с двуполяркой, то можно использовать мостовое включение микросхем, только давайте поправочку на то, что в мостовом включении от м\с требуется гораздо большей мощности. Например при использовании СЧ-ВЧ звена с TDA2030 мостовой усилитель должен использоваться с TDA2050, если же усилители СЧ-ВЧ на микросхеме TDA2050, то мостовой усилитель уже надо брать на базе TDA2052.
     На рисунке 3 приведен эскиз печатной платы для одной TDA2030.

Чертеж печатной платы для усилителя TDA2030, TDA2050 с однополярным питанием
Рисунок 3. СКАЧАТЬ В LAY

Два варианта включения TDA2030

     Ну и несколько слов об усилителе на микросхеме TDA2052. Это интегральный усилитель мощности позволяющий развить на нагрузке 4 Ома до 40 Вт. Принципиальная схема усилителя приведена на рисунке 4.

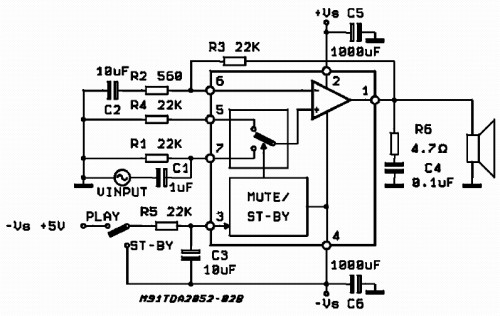

Схема включения TDA2052
Рисунок 4.

      Это усилитель с двумя входами, но для упрощения конструкции второй вход попросту не задействован. Эскиз печатной платы приведен на рисунке 5. На рисунке 6 - эскиз мостового включения TDA2052, ну а на рисунке 7 эскиз печатной платы собственно мультимедийного усилителя на TDA2030 ( TDA2050 ) и мостового усилителя на TDA2052.
      Чертеж печатной платы усилителя мощности один на всех - СКАЧАТЬ.

Печатная плата усилителя на TDA2052
Рисунок 5.

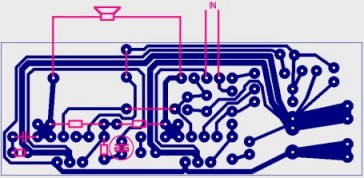

Плата мостового включения TDA2052
Рисунок 6.

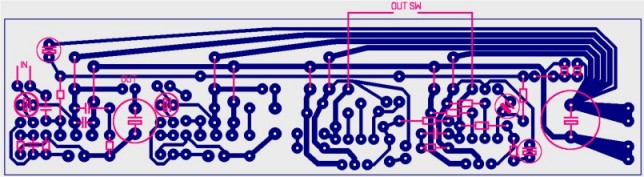

Плата усилителя 2.1 с использованием TDA2030 и TDA2052
Рисунок 7.

Интегральные четырехканальные усилители мощности.

      Как быстро собрать усилок на 4 канала, а заодно не боятся ремонтировать автомобильную технику будет тут расказанно...

      Речь пойдет о ряде микросхем, имеющих одну схему включения, но различные характеристики. Разумеется печатка у них тоже одна. Ну начнем по по порядку:
      В автомобильной технике довольно часто применяются микросхемы TDA7381, TDA7382, TDA7383, TDA7384, TDA7385, TDA7386, несколько реже TDA7560. Все эти чудовинки практически имеют одну схему включения, приведенную на рисунке 1, а вот характеристики у них несколько разнятся, что собственно и отражено в таблице 1.

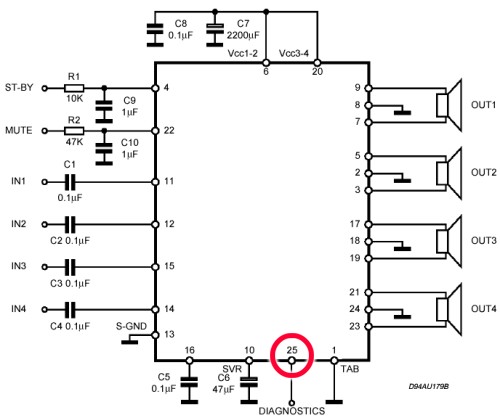

TDA7381 TDA7382 TDA7383 TDA7384 TDA7385 TDA7386 TDA7560 типовая схема включения
Рисунок 1.

ТАБЛИЦА 1.
ПАРАМЕТР
ПАРАМЕТР ДЛЯ МИКРОСХЕМЫ
TDA7381
TDA7382
TDA7383
TDA7384
TDA7385
TDA7386
TDA7560
Тип корпуса
FLEXIWATT25
Внешний вид микросхем  TDA7381 TDA7382 TDA7383 TDA7384 TDA7385 TDA7386 TDA7560
Коф усиления, дБ
26
Напряжение питания, В
9...18
Выходная мощность при THD 10%
18
22
22
22
22
24
25   45
Выходная мощность при THD 1%
14
18
18
18
18
19
19   34
Максимальная выходная мощность (на вход подается прямоугольный сигнал амплитудой 100 мВ), именно это и пишут на "мордах" магнитол.
30
30
35
40
35
45
50   80
THD, %, при P=4W
0,04
0,04
0,05
0,04
0,04
0,04
0,006
Входное сопротивление, кОм
100
Диагностика, вывод 25 задействован.
ДА
ДА
ДА
НЕТ
ДА
НЕТ
НЕТ
Наряжение на входах управления MUTE и St-By для включения в рабочий режим не менее, В
3,5

Голубым обозначены параметры для нагрузки 2 Ома, обратите внимание - на 2 Ома может работать только TDA7560 (!)
Розовым обозначен один ньюансик - у этих микросхем имеется диагностический выход, который подается на цетральный процессор и если в магнитоле он задействован то микросхему можно заменить только на имеющую диагностический выход, иначе ЦП попросту не даст разрешения на работу регулятора громкости и тембра, а некоторые вообще могут не включится... Ну а для изготовления отдельного усилителя это значения не имеет.

      Ну что это за микрухи вроде разобрались, теперь печатные платы для этого четырехканального:

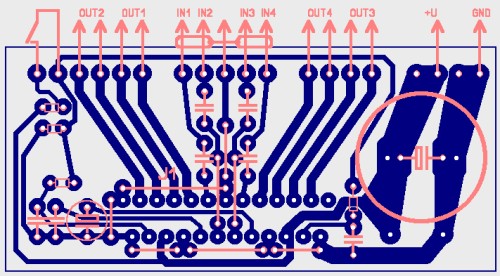

Печатная плата под четырех канальный усилитель мощности TDA7386 TDA7560
Рисунок 2.

      На рисунке 2 приведен эскиз печатной платы, чертеж в формате lay тут, в jpg тут, в jpg рисунок уже развернут, т.е. подготовлен для лазерного утюга. Перемычка J1 разнесена по высоте, просто не захотелось тащить сверхтонкие дорожки между выводами, да и двухстороннюю плату делать для такого примитива тоже как то не серьезно... Еще немного о TDA7384 и TDA7560 можно почитать тут.
      Греются микросхемы довольно не плохо и хоть рабочая температура больше 100 град. Цел. на радиатор лучше не скупиться.

      Ну и на последок пара слов о чуде, которое мне удалось узреть, а именно весьма оригинальное использование усилителя на TDA7560 в автомобиле. 4 динамика 25ГДН установлены в абсолютно плоский корпус, высота которого примерно 170 мм. Длина и ширина подогнаны под размер багажника классики. Установлен фазоинвертор. Динамики соеденены парами параллельно, т.е. нагрузка 2 Ома и подключены к двум выходам TDA7560. Отставшаяся пара выходов подключены к спарованным JBL диаметром 160мм, т.е. еще стерео комплект по 2 Ома, установленными в заднюю полку. Передняя акустика от головы JVC.
      Ход мысли этого рукодельника мне весьма понравился - по багажнику не валяется труба не мерянных размеров, в машине имеется порядка
200 реальных Ватт и это без всяких преобразователей... Правда радиатор у миркрухи с какогото стационарного усилителя, на Лортовский похож, только вроде как выше...



ПЕЧАТНАЯ ПЛАТА ДЛЯ МУЛЬТИМЕДИЙНОГО УСИЛИТЕЛЯ НА TDA1554 & TDA1562

      Этот мультимединый усилитель предназначен для создание средненькой аудиосистемы и может использоватся как в автомобиле, так и в стационаре.
      Основным недостатком ситемы является несколько заниженный номинал конденсаторов вольтодобавки, хотя принципиальные схемы обоих усилителей взяты из даташит - рисунок 1 и 2.

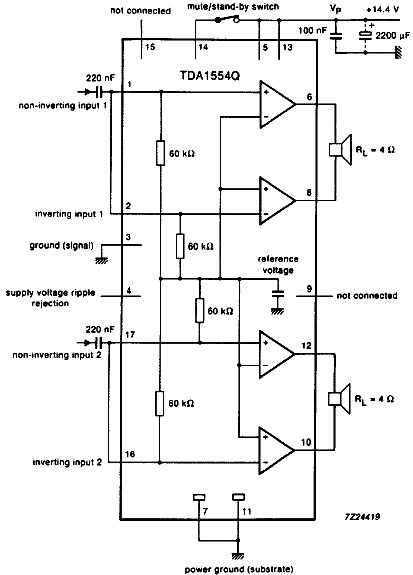

Схема включения микросхемы TDA1554
Рисунок 1.

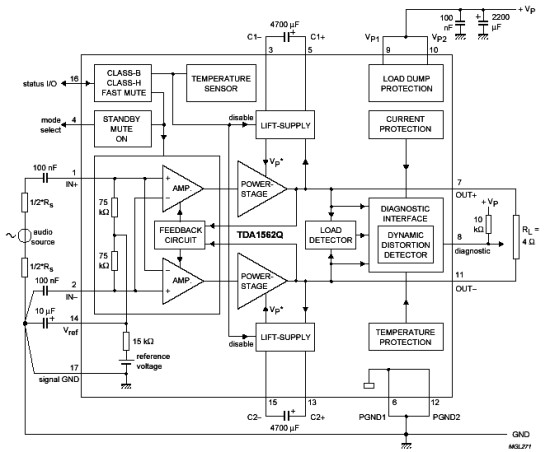

Схема включения микросхемы TDA1562
Рисунок 2.

      Реально звук НЧ становится значительно лучше при использовании С1 и С2 на 10000мкФ, но доводить плату до "ума" не стали...
      Кстати сказать - ничего не мешат, немного подкорректировав плату, изготовить отдельно усилитель на TDA1554 или TDA1562.

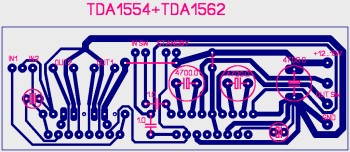

      На рисунке 3 приведен чертеж платы (не в масштабе), тут тоже самое в формате lay.

Печатная плата усилителя мощности на TDA1554 и TDA1562
Рисунок 3.





    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.
