Микросхемы TDA7384 TDA7560 представляет
собой мостовой четырехканальный усилитель мощности ЗЧ
с высокой выходной мощностью. Работает он в режиме АВ
и предназначены для применения в автомобильной звуковоспроизводящей
аппаратуре.
Рисунок 1 - габаритные размеры TDA7384 TDA7560
Конструктивно усилитель выполнен в пластмассовом
корпусе Flexiwatt25 с 25-ю жесткими лужеными выводами
(рис. 1). Задняя плоская сторона корпуса — металлическая
теплоотводящая пластина. Этой стороной микросхему крепят
к массивной стенке аппарата, предварительно покрыв площадь
стыка теплопроводной смазкой. Масса прибора — не более
10 г.
Рисунок 2 - схема включения TDA7384 TDA7560
Основные технические характеристики
TDA7384 и TDA7560
ПАРАМЕТР
TDA7384
TDA7560
Потребляемый ток, мА, в отсутствие
сигнала при отключенной нагрузке
120...350
120...320
типовое значение
190
190
Коэффициент усиления по напряжению,
дБ, минимальный
25...27
25...27
типовое значение
26
26
Разброс значений коэффициента усиления
по каналам, дБ, не более
±1
±1
Выходная мощность одного канала,
Вт, не менее, при напряжении питания 13,2 В и
коэффициенте нелинейных искажений 10% на нагрузку:
4 Ома
2 Ома
22
не вкл
25
45
Выходная мощность одного канала,
Вт, не менее, при напряжении питания 13,2 В и
коэффициенте нелинейных искажений 0,8% на нагрузку:
4 Ома
2 Ома
17
не вкл
19
34
Коэффициент нелинейных искажений,
% (типовое значение), при выходной мощности 4
Вт
0,04
0,006
Наибольшее напряжение собственных
шумов, мкВ, в частотной полосе от 20 Гц до 20
кГц
70
70
типовое значение
50
50
Наименьшее значение верхней частоты
полосы пропускания, кГц, при выходной мощности
0,5 Вт
100
200
Нижняя частота полосы пропускания,
Гц, при емкости входных разделительных конденсаторов
0,22 мкФ
20
20
Входное сопротивление, кОм, не
менее
70
70
типовое значение
100
120
Потребляемый ток по выводу 4 в режиме
"Stand-By", мкА
100
75
Уменьшение уровня выходного сигнала
при переходе в режим "Mute", дБ, не
менее, при выходной мощности 4 Вт
80
80
типовое значение
90
90
Потребляемый ток по выводу 22 в
режиме "Mute", мкА
5...20
7...18
характеристики получены при напряжении
питания 14,4 В, сопротивлении нагрузки 4 Ом, частоте
входного сигнала 1 кГц, температуре окружающей
среды 25°С.
Предельные
эксплуатационные значения
Наибольшее напряжение питания без
выходного сигнала, В
28
28
Наибольшее импульсное напряжение
питания, В, при длительности импульса не более
50 мс
50
50
Наибольшая амплитуда выходного импульсного
тока, А, при частоте выходного сигнала 10 Гц и
скважности 10
4,5
9
при одиночных импульсах длительностью
не более 100 мкс
5,5
10
Максимальная выходная мощность одного
канала, Вт (типовое значение)
40
55
Наибольшая рассеиваемая мощность,
Вт, при температуре корпуса 70°С
80
80
Тепловое сопротивление кристалл—теплоотводя-щая
пластина, °С/Вт, не более
1
1
Наибольшая температура кристалла,
°С
150
150
Температурный рабочий интервал,
°С
-55...+ 150
-55...+150
Микросхемы TDA7384 TDA7560 TDA7384.pdf
TDA7560.pdf мостовой четырехканальный усилитель мощности
ЗЧ с высокой выходной мощностью в режиме АВ
При минимуме необходимых внешних компонентов
микросхема обеспечивает возможность построения четырехканального
усилителя, реализации функций оперативного бесшумного
выключения выходного сигнала ("Mute") и перехода
в ждущий режим ("Stand-By"). Усилитель обладает
низким уровнем собственных шумов и малым коэффициентом
гармоник. Благодаря построению выходных ступеней усилителя
по мостовой схеме нет необходимости в разделительных
конденсаторах.
Микросхема TDA7384 снабжена встроенными узлами
защиты от замыкания выхода и выходных проводников на
плюсовой провод питания и общий провод, а также от подачи
напряжения питания в обратной полярности и перегревания.
Предусмотрено подключение нагрузки с большим индуктивным
сопротивлением. Микросхеме не грозит отключение общего
провода.

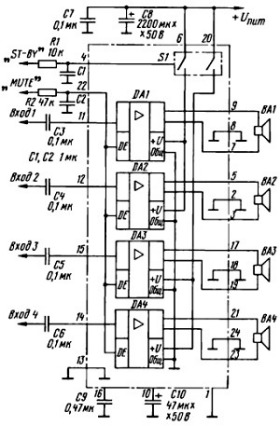

На рис. 2 представлены структурная схема
усилителя, его цоколевка и типовая схема его включения.
С выводом 1 электрически соединена теп-лоотводящая пластина
корпуса. Вывод 25 — свободный. Минимальная рекомендуемая
емкость конденсатора С10— 10 мкФ.
Управлять усилителем на TDA7560 по входам "Mute"
и "Stand-By" можно сигналами, снимаемыми непосредственно
(без промежуточного усиления) с портов микропроцессора
или с выходов логических элементов микросхем структуры
КМОП. Усилитель переключается в указанные режимы при
подаче на выводы 22 и 4 напряжения низкого уровня.
Высокий уровень управляющих сигналов соответствует
напряжению 3,5 В и более, низкий — 1,5 В и менее. Если
режимы "Mute" и "Stand-By" не используют,
соответствующие выводы микросхемы (22 и 4) следует подключить
непосредственно к плюсовому выводу питания.

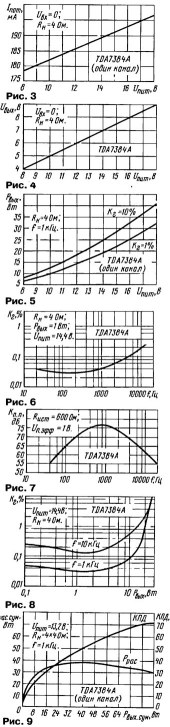

На рис. 3—5 показаны зависимости потребляемого
одним каналом микросхемы TDA7384A тока Iпот, выходного
напряжения Uвых и максимальной выходной мощности одного
канала Рвых для двух значений коэффициента гармоник
Кг от напряжения питания Uип. На рис. 6 и 7 представлены
частотные характеристики коэффициента гармоник и подавления
пульсаций напряжения питания Un.n (Rвых— выходное сопротивление
источника сигнала; U.эфф — эффективное напряжение пульсаций),
а на рис. 8, 9 — зависимости коэффициента гармоник для
двух значений частоты сигнала и суммарной рассеиваемой
мощности Ррвс.сумм при одновременной работе всех каналов
и КПД усилителя от суммарной выходной мощности Рвых.
сумм.
По материалам О. ДОЛГОВ, В. ЧУДНОВ
Московская область
Микросхемы TDA7384 TDA7560 TDA7384.pdf
TDA7560.pdf мостовой четырехканальный усилитель мощности
ЗЧ с высокой выходной мощностью в режиме АВ
ПЕРЕЧЕНЬ МИКРОСХЕМ С
ОДИНАКОВОЙ ЦОКОЛЕВКОЙ (ЗАМЕНА)
ПАРАМЕТР
ПАРАМЕТР ДЛЯ МИКРОСХЕМЫ
TDA7381
TDA7382
TDA7383
TDA7384
TDA7385
TDA7386
TDA7560
Тип корпуса
FLEXIWATT25
Коф усиления, дБ
26
Напряжение питания, В
9...18
Выходная мощность при THD 10%
18
22
22
22
22
24
25 45
Выходная мощность при THD 1%
14
18
18
18
18
19
19 34
Максимальная выходная мощность
(на вход подается прямоугольный сигнал амплитудой
100 мВ), именно это и пишут на "мордах"
магнитол.
30
30
35
40
35
45
50 80
THD, %, при P=4W
0,04
0,04
0,05
0,04
0,04
0,04
0,006
Входное сопротивление, кОм
100
Диагностика, вывод 25 задействован.
ДА
ДА
ДА
НЕТ
ДА
НЕТ
НЕТ
Наряжение на входах управления MUTE
и St-By для включения в рабочий режим не менее,
В
3,5

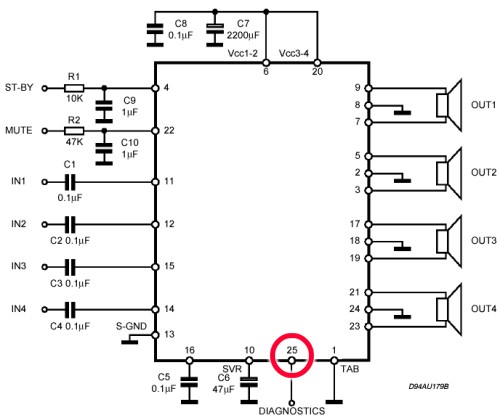

Розовым
обозначен один ньюансик - у этих микросхем имеется
диагностический выход, который подается на цетральный
процессор и если в магнитоле он задействован то
микросхему можно заменить только на имеющую диагностический
выход, иначе ЦП попросту не даст разрешения на работу
регулятора громкости и тембра, а некоторые вообще
могут не включится... Ну а для изготовления отдельного
усилителя это значения не имеет.

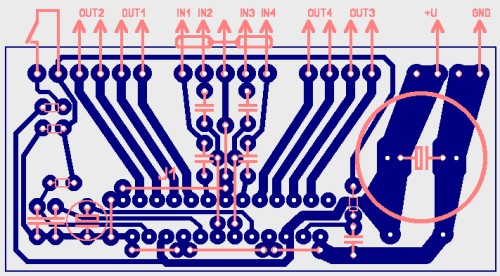

На рисунке 2 приведен эскиз печатной
платы, чертеж в формате lay тут. Перемычка J1 разнесена по высоте, просто не захотелось
тащить сверхтонкие дорожки между выводами, да и двухстороннюю
плату делать для такого примитива тоже как то не серьезно...
Греются микросхемы TDA7384, TDA7560 довольно не
плохо и хоть рабочая температура больше 100 град. Цел.
на радиатор лучше не скупиться.
Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.
