УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ НА TDA7293

    Непрерывные эксперименты и поиски новых схемных решений позволили создать весьма универсальный высококачественный усилитель мощности на базе уже "приевшейся" микросхемы TDA7293. Отличием от всех остальных схемных реализаций данный вариант усилителя позволяет использовать как неинвертирующее включение, так и инвертирующее. Кроме этого в усилитель введен регулятор, который позволяет плавно переходить из типового режима работы в режим источника тока управляемого напряжением (ИТУН) т.е. максимально согласовать усилитель с акустической системой и получить совершенно новый, более качественный звук.
    Широкий диапазон питающих напряжений делает возможным построение усилителя мощностью от 20 до 100 Вт, причем при мощностях до 50 Вт у микросхемы TDA7294 коф. нелинейных искажения не превышает 0,05%, что позволяет отнести усилитель на базе этих имс к разряду Hi-Fi. Принципиальная схема приведена на рисунке 1.

ПЕЧАТНАЯ ПЛАТА УСИЛИТЕЛЯ НА TDA7293

Принципиальная схема  TDA7293 TDA7294 в наборе УМ7293 УМ7294

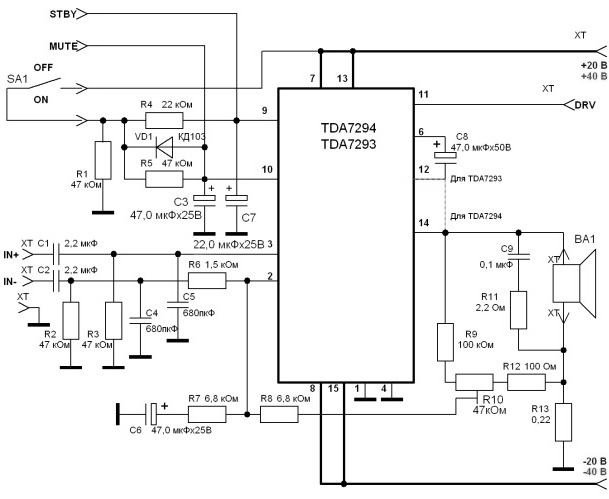

Рисунок 1.

Техническе характеристики усилителя мощности на микросхеме:

TDA7294
TDA7293
Напряжение питания
±10...±40 В
±12...±50В
Макс. выходная мощность на нагрузку 4 Ома при THD 0,5%
70 Вт (±27В)
80 Вт (±29В)
Макс. выходная мощность на нагрузку 4 Ома при THD 10%
100 Вт (±29В)
110 Вт (±30В)
Макс. выходная мощность на нагрузку 8 Ома при THD 0,5%
70 Вт (±35В)
80 Вт (±37В)
Макс. выходная мощность на нагрузку 8 Ома при THD 10%
100 Вт (±38В)
140 Вт (±45В)
THD при Pвых от 0,1 до 50 Вт в диапазоне 20...15000Гц
<0,1%
<0,1%
Скорость нарастания выходного напряжения
10 В/мкС
15 В/мкС
Сопротивление входа не менее
100 кОм
100 кОм

    Принципиальная схема схема включения усилителя мощности на м/с TDA7293 TDA7294 чертеж печатной платы прямое включение инверсное включение ИТУН источник тока управляемый напряжением характеристики усилителя на микросхеме TDA7293 TDA7294 описание УМЗЧ TDA7293.pdf TDA7294.pdf

    Как видно из характеристик усилители на TDA7294 TDA7293 очень универсальны и могут с успехом использоваться в любых усилителях мощности, где требуются хорошие характеристики УМЗЧ.
    Варианты включения приведены на рисунках 2...7. Обратите внимание на положение движка подстроечного резистора и наличие-отсутствие перемычки в правой части платы (чуть ниже середины).

Типовое не инвертирующее включение TDA7293 TDA7294

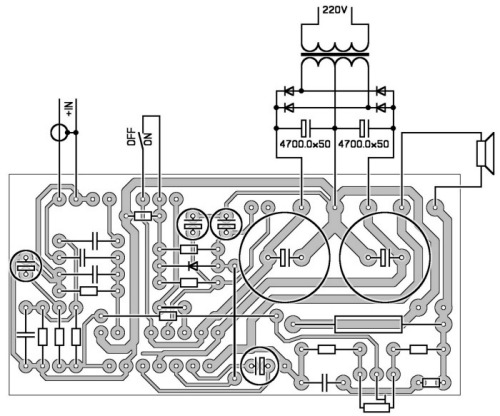

Рисунок 2 - типовое не инвертирующее включение усилителя мощности.

Инвертирующее типовое включение TDA7293 TDA7294

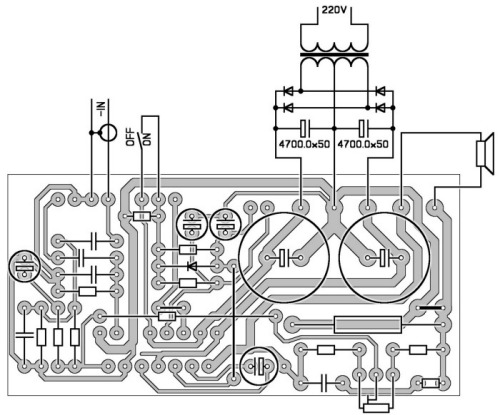

Рисунок 3 - типовое инвертирующее включение усилителя мощности

Не инвертирующее включение с возможностью плавной регулировки режима ИТУН для микросхем TDA7293 TDA7294
Рисунок 4 - не инвертирующее включение с возможностью плавного перехода из типового режима
работы в режим ИТУН

Инвертирующее включение с возможностью плавной регулировки режима ИТУН для микросхем TDA7293 TDA7294
Рисунок 5 - инвертирующее включение TDA 7293 с возможностью плавного перехода из

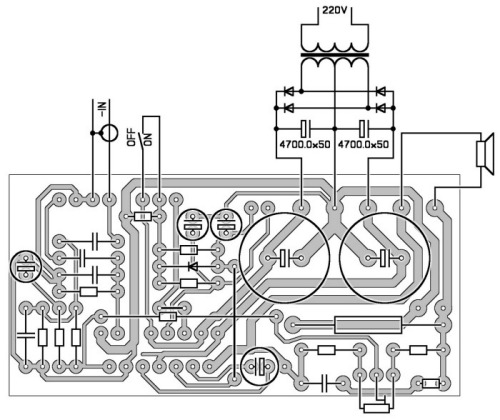

типового режима работы в режим ИТУН

    Практическая польза режима ИТУН очевидна - это источник тока, управляемый напряжением. Другими словами динамическая головка принимает участиве в формировании обратной связи усилителя, что значительно увеличивает качество звучания. Используя усилитель на TDA7293 в режиме ИТУН получается значительно перевесить отношение ЦЕНА-КАЧЕСТВО в пользу качества. Однако эта система не лишена недостатков - режим ИТУН рассчитан на работу с широкополосными динамическими головками. Если АС содержит две полосы, причем НЧ динамик не имеет дросселя в фильтре, то ИТУН работает боле-менее корректно. А вот при работе на трехполосную акустику TDA7293 в режим ИТУН переводить не следует - влияние большого количества установленный в АС конденсаторов и индуктивностей сильно усложняет правильную оценку реально протекающего через АС тока и в результате появляются сильные искажения сигнала.
    Однако ни кто не запрещает переводить данный усилитель мощности в комборежим - при работе в типовом режиме вращение подстроечного резистора добавлять влияние на ООС напряжения падения на токоизмерительном резисторе, добиваясь оптимального звучания и согласования TDA7293 и акустической системы.

Мостовое включение TDA7293 TDA7294

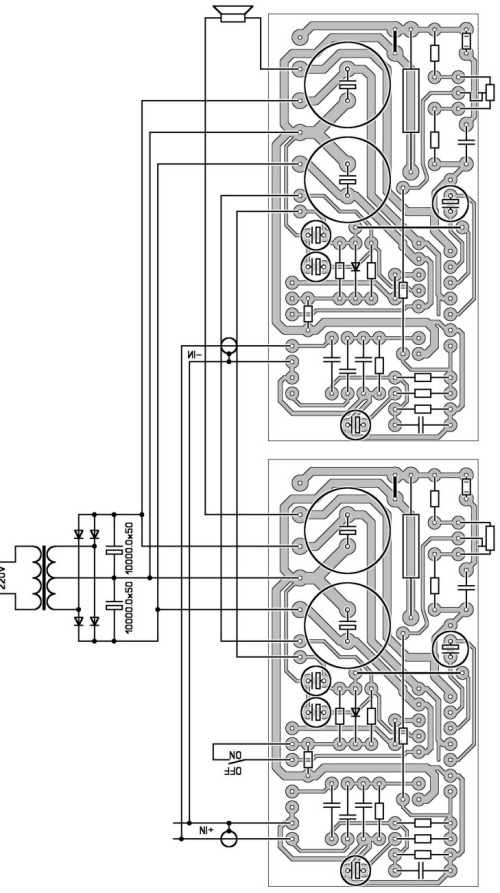

Рисунок 6 - мостовая схема включения двух усилителей мощности

Параллельное включение TDA7293

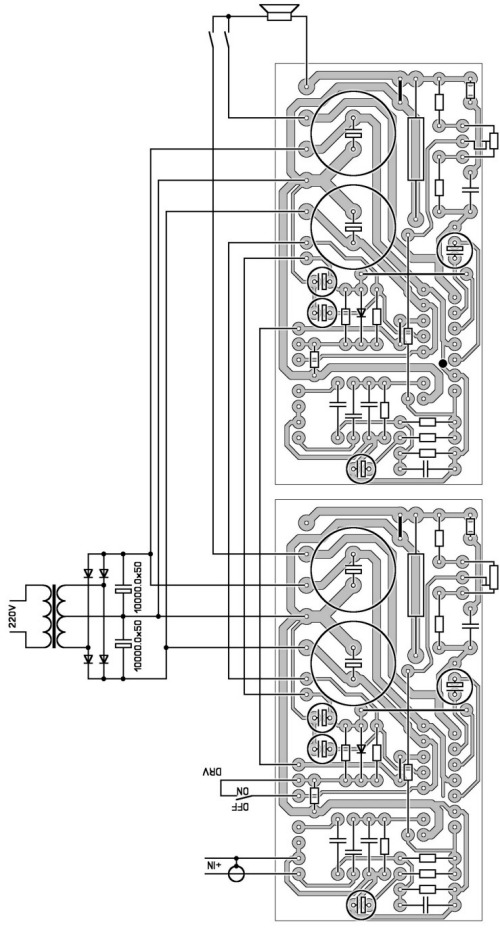

Рисунок 7 - схема параллельного включения двух усилителей мощности (только для УМ7293)

Внешний вид набора усилителя мощности на базе TDA7293 TDA7294

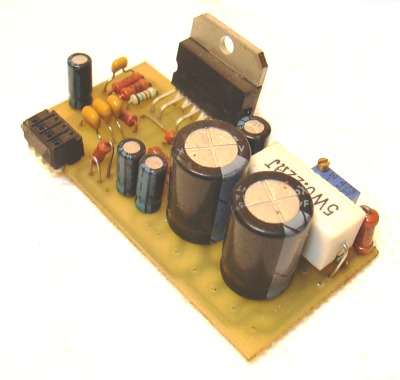

Рисунок 8 - внешний вид усилителя мощности на микросхеме TDA7293 (TDA7294)

    Остается лишь добавить, что есть некотрые доброходы, утверждающие, что микросхемы TDA 7294 в мост дают 200 Вт на 4 Ома или что TDA7294 может работать в параллельном включении. Подобная информация не имеет ничего общего с микросхемой TDA7294, поскольку такие мощности (200Вт) просто выведут микросхему из строя из за теплового пробоя, поскольку кристал просто не успеет отдать тепло даже на фланец микросхемы. Ну а попутать TDA7294 c TDA7293 конечно можно, но абсолютно не нужно, поскольку они хоть и стоят в одном технологическом ряду, но имеют ОЧЕНЬ сильные отличия. Если у кого возникли сомнения по поводу написанного, то милости просим ознакомится с даташником на обе микросхемы и сделать поправочку на результаты многочисленых опытов.
    На рисунке 8 приведен внешний вид усилителя на микросхемах TDA7293 и TDA7294, а ниже ссылка на видео о том как самостоятено собрать этот универсальный усилитель мощности.

    PS Бесконечные баталии на тему какая из микросхем лучше (TDA7294 или LM3886) пока ни чем не закончились, на вкус и цвет - товарищей нет...



    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.
