Четырех / двух канальный усилитель низкой частоты
4 X 11 Вт / 2 X 22 Вт на микросхеме TDA1554Q

    Усилитель на базе микросхемы TDA1554 обладает малыми габаритами и широким диапазоном питающих напряжений. УНЧ воспроизводит частоты 45 Гц…20 кГц при коэффициенте нелинейных искажений 0.1%. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта.

    Схема усилителя на микросхеме TDA1554 приведена на рис.1 (вариант 4х11 Вт) и рис.2 (вариант 2X22 Вт), схема расположения элементов на плате и подключение усилителя на рис.3, вид печатной платы со стороны проводников на рис.4. Перечень элементов приведен в таблицу.

Технические характеристики УНЧ на микросхеме TDA1554
Напряжение питания 6...15 В
Пиковое значение выходного тока 4 А
Ток в режиме mute/stand-by 100 мкА
Диапазон воспроизводимых частот 45...20000 Гц
Коэффициент нелинейных искажений 0,1%
Сопротивление нагрузки > 2 Ом
Стандартный режим (4х11 Вт):
  выходная мощность 11 Вт
  входное сопротивление 60 кОм
  коэффициент усиления 20 дБ
Мостовое включение (2х22 Вт):
  выходная мощность 22 Вт
  входное сопротивление 30 кОм
  коэффициент усиления 26 дБ
Размеры печатной платы 45х60 мм

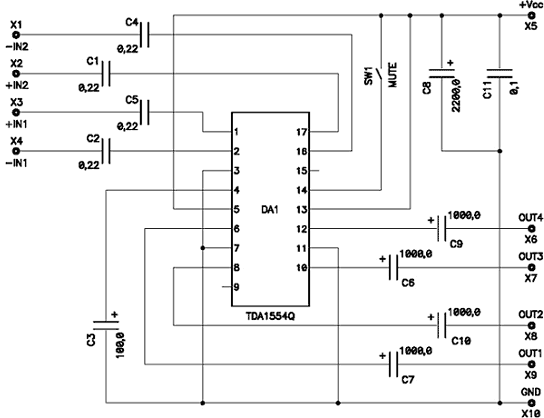

Рис.1- включение TDA1554 в четырехкнальном варианте.

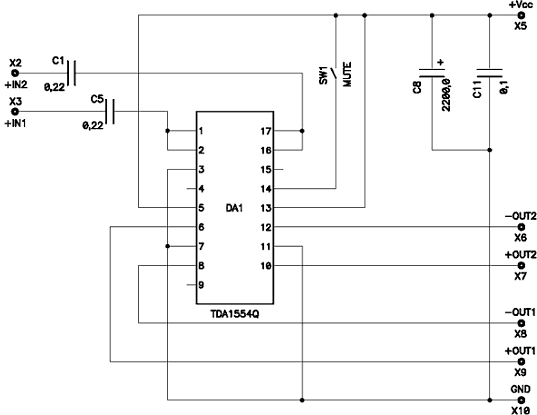

Рис.2 - включение TDA1554 в двухканальном мостовом варианте.

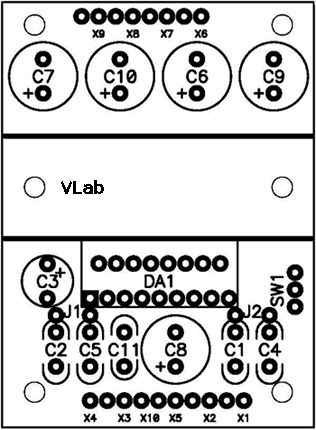

Рис.3 - расположение деталей.

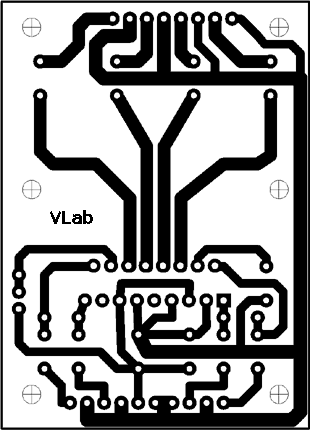

Рис.4 - расположение печатных проводников на плате для усилителя для TDA1554.

Страница подготовлена по материалам сайта http://vlab.nets



    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.
