СХЕМА ВКЛЮЧЕНИЯ TDA1557

    К приимуществам микросхемы TDA1557 можно отнести следующие характеристики:

· Требует минимальное количество навесных компонентов
· Высокоя выходная мощность
· Фиксированное усиление
· Хорошая режекция
· Режим MUTE
· Защита от перегрева.
· Защита от "переполюсовки" питания (я бы не стал проверять ее наличие)
· Защита от статического электричества
· Низко тепловое сопротивление.

ОБЩЕЕ ОПИСАНИЕ МИКРОСХЕМЫ TDA1557

    TDA1557Q - монолитный интегральный усилитель класса B в пластмассовом корпусе с 13-ю выводами. Микросхема разрабатывалась для автомобильной аудиоаппаратуры и довольно успешно в ней применялась. Микросхему TDA1557 до сих пор можно встретить в автомобильной аудиоаппаратуре низкой ценовой категории с стерео выходом. Класс B хоть и не позволяет добиться хорошего звучания, однко окончательно списывать TDA1557 не следует - этот интегральный усилитель прост в монтаже и эксплуатации и для начинающих радиолюбителей подходит просто идеально.

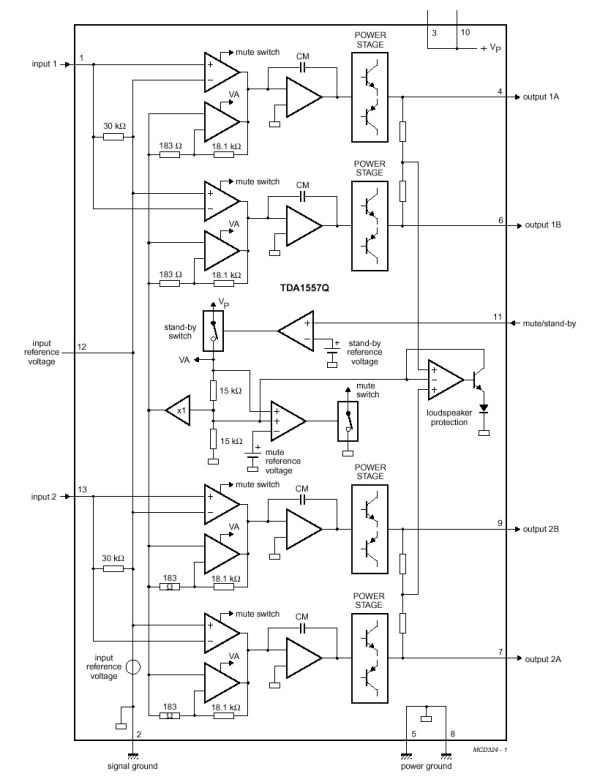

СТРУКТУРНАЯ СХЕМА МИКРОСХЕМЫ TDA1557Q

Структурная схема TDA1557

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИКРОСХЕМЫTDA1557

Параметр
мин значение
макс значение
Напряжение питания, В
6
18
Ток подребления в режиме паузы, mА
100mA
Максимальная температура кристала, С
150
Коф усиления, дБ
45
47
Напряжение смещения, mВ
250
Разделение каналов, дБ
-40
Различие коф усиление между каналами
1дБ
Коф искажений при выходной мощности до 12Вт
0,5%
Коф искажений при выходной мощности более 17Вт
10%
Ток потребления в пике, А
до 4
Критическая температура кристала, гад Цельсия
150
Разделение каналов не менее, дБ
40

Разность коф усиления между канлами, не более дБ
1
Не равномерность АЧХ в дмапазоне частот 25-20000Гц, не более, дБ
1
Время продолжительности пайки одного вывода припоем 300-350 С не более, сек
3
Рекомендуется использовать низковольтные паяльники с заземлением
(это завод изготовитель рекомендует, однако уже запаяно больше сотни штук 15-ти ваттным сетевым паяльником, нареканий нет!)

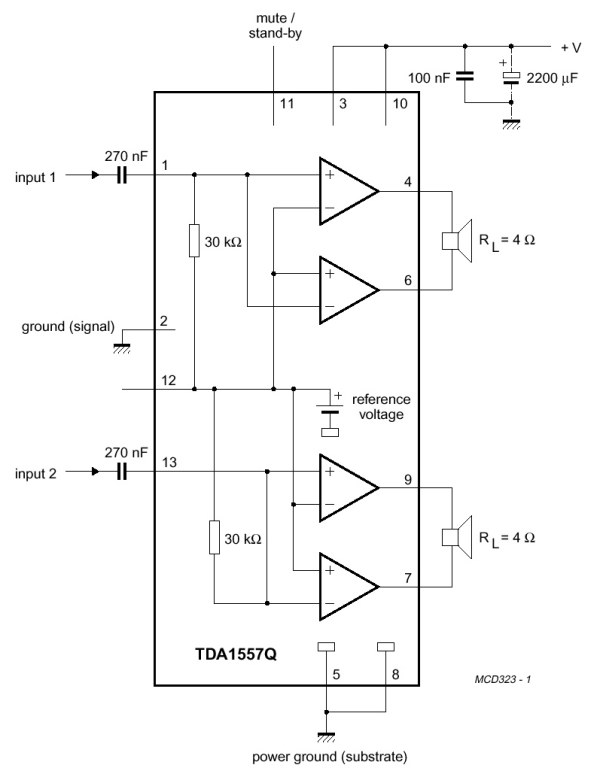

Схема включения микросхемы TDA1557

Схема включения TDA1557

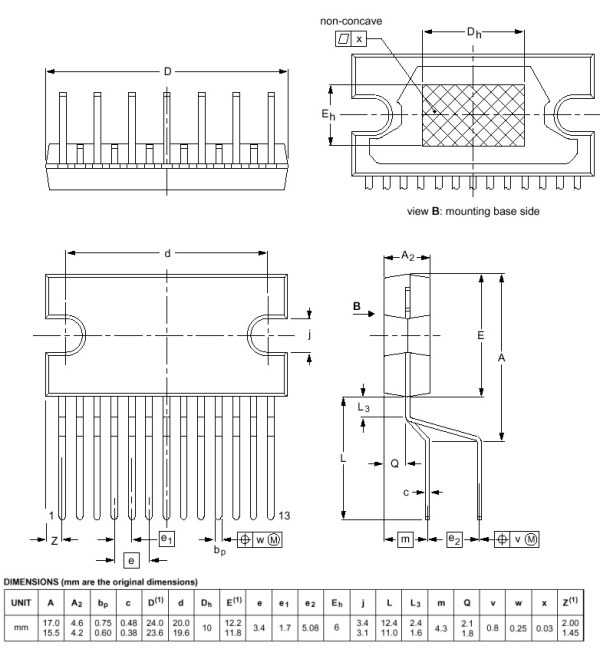

Габаритные размеры TDA1557

Габариты интегрального усилителя TDA1557





    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.
