СХЕМЫ УСИЛИТЕЛЕЙ МОЩНОСТИ КЛАССА D

      Небольшой обзор способов построения усилителей мощности звуковой частоты класса D с использованием микросхем на различную мощность и различные технические характеристики.
На странице используются материалы журналов:
      "Радиохобби" №5 за 2000г.
      "Радиохобби" №1 за 2004г.
      "Радиохобби" №3 за 199г.

УМЗЧ усилители класса D усилители мощности ШИМ цифровые усилители мощности звуковой частоты класса D интегральные усилители мощности класса D УМЗЧ УМНЧ УНЧ класса D

      ИМС TPA005D14 фирмы Texas Instruments (ориент. цена $4,4) содержит (блок-схема на рис. 1) 2 мостовых УМЗЧ класса D с балансными входами (LINP/LINN, RINP/RINN), развивающих на 4-омной нагрузке по 2 Вт (до 5 Вт пиковой; LOUTN/LOUTP, ROUTN/ROUTP) при коэффициенте гармоник до 0.4%, а также 2 УМЗЧ класса АВ для головных телефонов (входы HPLIN/HPRIN, выходы HPLOUT/ HPROUT), развивающих по 50 мВт на нагрузке 32 Ома при коэффициенте гармоник до 0,05%. Все характеристики гарантируются при напряжении питания 5 В, что делает ИМС очень привлекательной для устройств с автономным питанием. На рис.2 дано сравнение потребляемого тока в функции выходной мощности для ТРА005 (нижний график) и аналогичного по мощности усилителя класса АВ (ИМС ТРА0202, верхний график), из которого видно, что при мощности 1-2 Вт срок жизни батарей продлевается в 2-3 раза. График зависимости КПД от выходной мощности приведен на рис.3. Встроенный задающий генератор RAMP GENERATOR (рис.1 ) рабо-тает на частоте 150 - 450 кГц (задается внешним конденсатором на выводе 48 - Cose), обычные 400 для современных здо ИМС УМЗЧ системы защиты от перегрева и перегрузки системой отключения при снижении питающего напряжения.

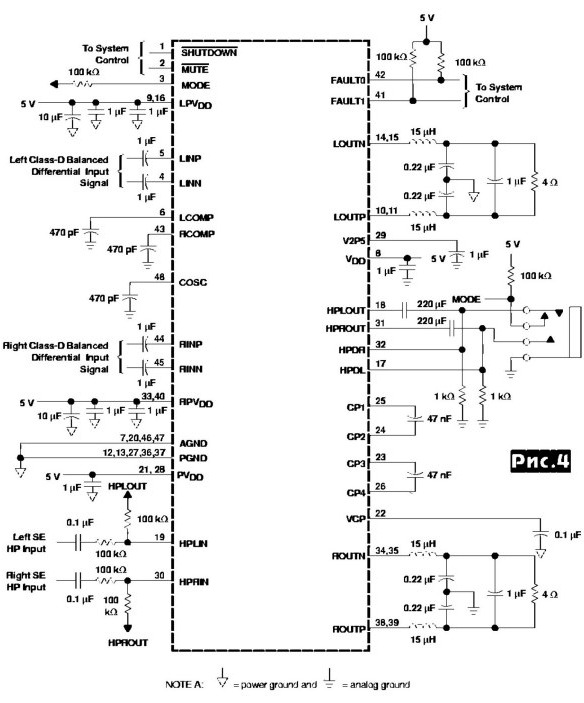

            Рекомендуемая схема включения приведена на рис.4. Если нет необходимости применять балансные входы, то LINN и RINN можно оставить «в воздухе». Низкий ло-гически и уровень на вхо-дах MUTE и SHUTDOWN приводит соответственно к приглушению и отключению (в последнем случае потребляемый ток снижается до 0,2 мкА). Напряжение на входе MODE управляет включением основного усилителя (MODE = 0) с одновременным приглушением телефонного и наоборот (MODE =1). Логические уровни на выводах FAULT можно использовать для диагностики: FAULTO=FAULT1=1 со-ответствуют нормальной работе, FAULTO=FAULT1=0-TepMo-защита включена, FAULTO=0/FAULT1=1 - напряжение пита-ния ниже допустимого, FAULTO=1/FAULT1=0 - перегузка вы-хода по току. Входное сопротивление основного усилителя (LINP/LINN, RINP/RINN) 10 кОм, телефонного (HPLIN/HPRIN) 1 МОм, динамический диапазон соответственно 70 дБ и 90 дБ, диапазон усиливаемых частот 20-20000 Гц (-3 дБ) у обо-их, коэффициент передачи 20 дБ. Максимальный выходной ток основного усилителя - 5А. ИМС выполнена в корпусе TSSOP48

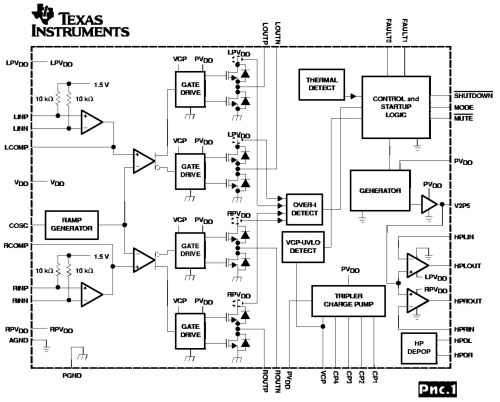

Функциональная схема TPA005D14

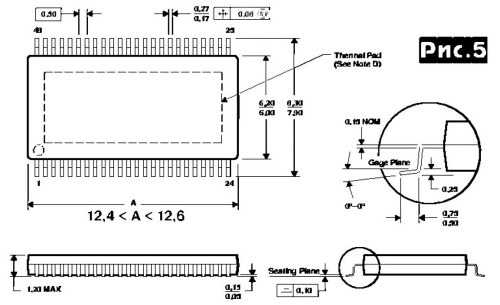

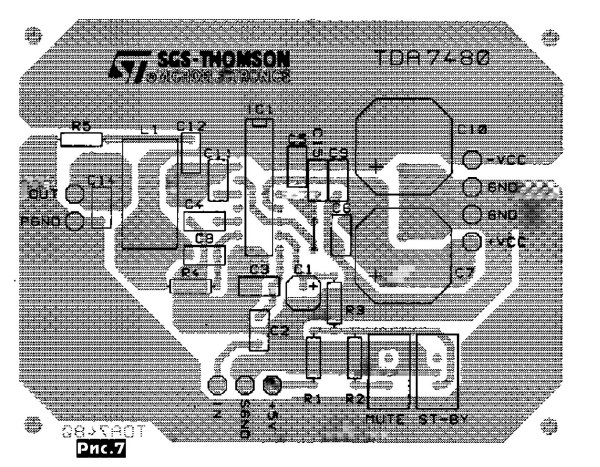

      ИМС 10-ваттного УМЗЧ SGS-Thomson TDA7480 (цена около $1,4) выполнена в 20-выводном корпусе DIP20 (шаг 2,54 мм), также не требует внешнего радиатора и очень удобна для применения в телевизорах. Типовая схема включения приведена на рис.6, а рисунок печатной платы - на рис.7. Частота встроенного опорного генератора задается в пределах от 100 до 200 кГц резистором R4 (диапазон изменения его сопротивления - от 7 кОм для максимальной частоты до 14 кОм для минимальной).

      При максимальной выходной мощности 10 Вт на корпусе микросхемы рассеивается 1,8 Вт, что при тепловом сопротивлении 80 °С/Вт может привести к перегреву. Для предотвращения этого при постоянной работе в режиме с максимальной мощностью ИМС рекомендуется монтировать с тепловым контактом нижней поверхности корпуса и фольги печатной платы. При этом тепловое сопротивление снижается в зависимости от площади фольгированного участка в соответствии с графиком рис.8 и тепловой режим значительно облегчается (достаточна площать фольги 12 см2). Типовый коэффициент гармоник 0,1%, КПД 85%, диапазон напряжений питания ±10. ..±13 В, максимальный выходной ток 5 А, ток потребления в паузе 30 мА (в режиме Stand-By не более 3 мА; для перевода в Stand-By потенциал вывода 12 должен быть не выше 0,7 В). Входное сопротивление 30 кОм, коэффициент передачи 30 дБ, приведенное ко входу напряжение собственных шумов <12 мкВ (<8 мкВ взвеш. по кривой «МЭК-А»). Встроенный стабилизатор подавляет пульсации питающих напряжений не менее чем на 60 дБ. Встроенная термозащита срабатывает при температуре корпуса 150 °С.
      Технологические модификации описанной ИМС в корпусе Multiwatt15 (тепловое сопротивление кристалл-корпус -2,5 °С/Вт, двухрядное расположение выводов с шагом 1.27 мм) выпускаются под названием TDA7481 (выход-

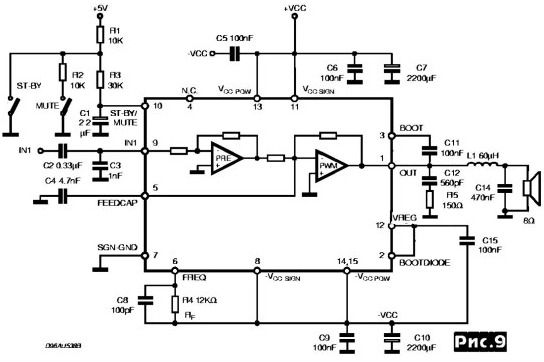

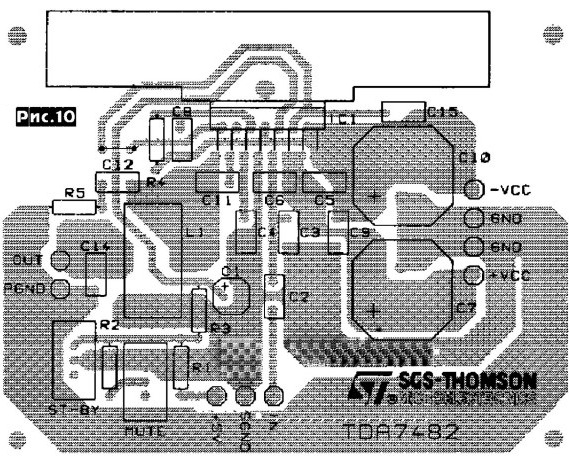

      ная мощность 18 Вт) и TDA7482 (вых. мощность 25 Вт, цена около $2,5). Рекомендуемая схема включения приведена на рис.9, а рисунок печатной платы - на рис. 10.
      Напряжение питания TDA7481/82 повышены до ±25 В, а КПД 87%, ток потребления в паузе 30 мА, остальные характеристики повторяют TDA7480. Применение этих ИМС оправдано в тяжелых климатических условиях (при монтаже ИМС на радиаторах).

УМЗЧ усилители класса D усилители мощности ШИМ цифровые усилители мощности звуковой частоты класса D интегральные усилители мощности класса D УМЗЧ УМНЧ УНЧ класса D

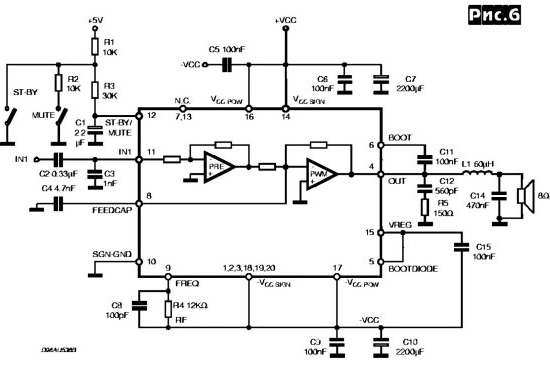

Схема включения TDA7480

      Двухчиповое решение УМЗЧ класса D на паре LM4651N (драйвер) + LM4652TF (4 мощных МОП-ключа) разработано в 2000 году фирмой National Semiconductor специально для мощных высококачественных сабвуферов (Dolby Digital, THX и др. систем «домашнего театра»). Это конкурент описанному в Минисправочнике «РХ» №3/99 (с.34) и Суперсабвуфере «РХ» №2/00 (с.51) решению на TDA8920.

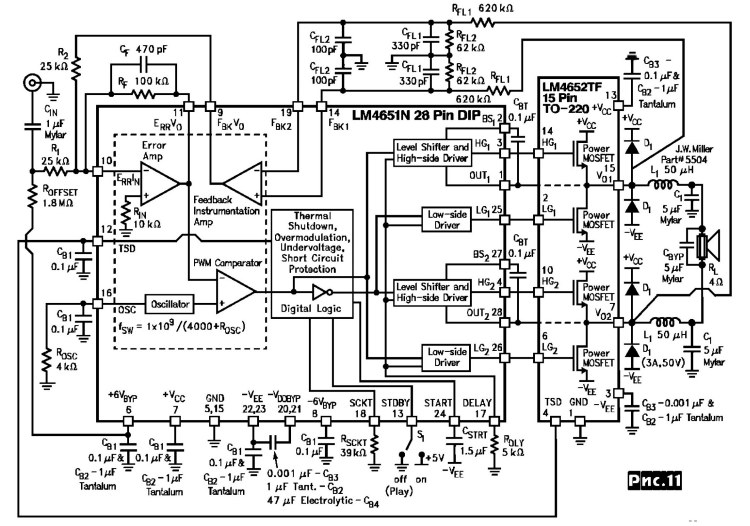

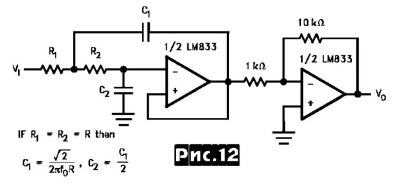

      Рекомендуемая схема включения какУМЗЧ приведена на рис. 11, а схема дополнительного активного ФНЧ (при использовании в сабвуфере) с коэффициентом усиления 20 дБ и частотой среза ок.100 Гц - на рис. 12. В последнем R1=R2=R, C2=C1/2, а частота среза 1^= A/2/(2reRC1) выбирается в диапазоне 60-180 Гц под конкретную акустику.

      При изменении сопротивления резистора Rose (вывод 16 LM4651) от 0 до 15 кОм частота встроенного опорного генератора изменяется примерно от 225 до 75 кГц, fosc = 109/(4000 + Rose). Для повышения КПД частоту генератора следует выбирать поменьше (это решение оптимально для сабвуферов, верхняя граница полосы которых составляет несколько сотен Гц), а для получения линейной АЧХ вплоть до 20 кГц - побольше.
      Резистором RSCKT задается порог срабатывания защиты от к.з. выхода (10 А мин.). Конденсатор CSTRT задает время «мягкого» старта ШИМ-системы (рис. 13) при подаче питания: tSTART = 8,4 х 104 CSTRT , где емкость и время имеют размерности соответственно Ф и с.
      Выходная мостовая ступень LM4652 охвачена общей аналоговой линеаризующей ООС через ФНЧ RFLCFL (фильтрует полезный сигнал из ШИМ) и через инструментальный усилитель Feedback Instrumentation Amp с единичным усилением (преобразует парафазный сигнал в однофазный).
      В дополнение к стандартным системам защиты от к.з., токовых перегрузок и перегрева, LM4651 снабжена системами мягкого отключения при снижении напряжения питания (ниже порога ±10,5 В), а также системой защиты от ШИМ-перемо-дуляции, которая ограничивает минимальную длительность импульсов ШИМ-последовательности и предотвращает «жесткое» ограничение (рис. 14). Ее действие близко в аналоговым системам мягкого ограничения «soft clipping» и благоприятно отражается не только на надежности устройства, но и на качестве звука.

      Коэффициент передачи устройства определяется выражением
      Ки = [(Rf /R1 )х (VCC /1.75)]/{1 + [(Rf /R1 )х (Rf /R2 ) х (Rfl2 / (RfM +Rfl2 ))x (VCC /7)]}, с указанными на схеме номиналами он составляет 7,5 (17,5 дБ), что при номинальном выходном напряжении 22,4 В (мощность 125 Вт на нагрузке 4 Ома) задает номинальное входное напряжение 3 В (без учета дополнительного усиления на 20 дБ фильтром рис.12).
      Система термозащиты состоит из датчика температуры, встроенного в подложку LM4652 и выдающего напряжение высокого логического уровня на выводе 4 при достижении предельной температуры 150 °С. Этот сигнал поступает на вывод 12 LM4651, прекращая генерирование управляющего ШИМ-напряжения до прекращения термоперегрузки.
      Максимальная выходная мощность на нагрузке 4 Ома достигает 170 Вт, на нагрузке 8 Ом - 90 Вт, КПД 85%, ток потребления в паузе 125 мА, в режиме STDBY17 (переключатель S1) мА. Рассеиваемая на обеих микросхемах мощность в самом неблагоприятном режиме не превышает 22 Вт, что позволяет обойтись небольшим радиатором. Типовый коэффициент гармоник 0,3 %.Напряжение питания ±11...±22 В.

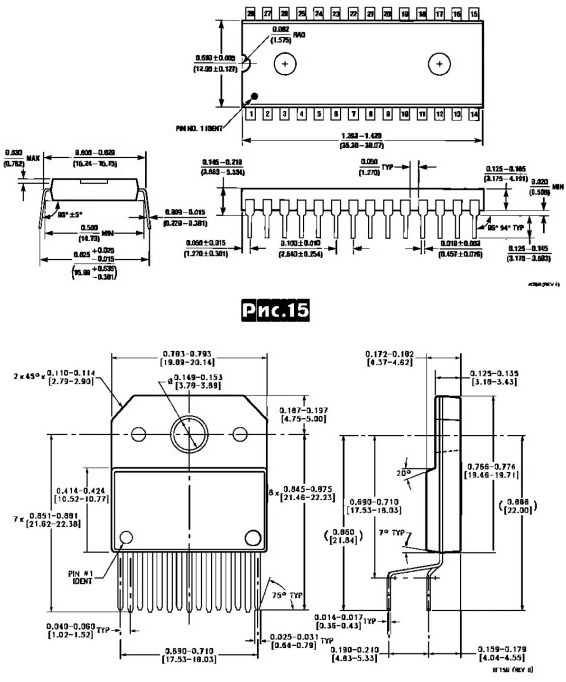

      На рис. 15 показаны конструктивные размеры (в дюймах и в скобках - в миллиметрах) обеих ИМС - LM4651N (сверху) + LM4652TF (снизу).

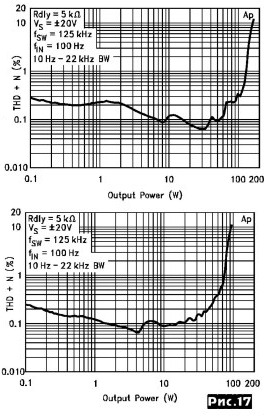

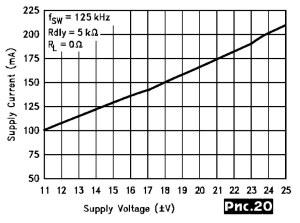

      На рисунках приведены типовые зависимости максимальной выходной мощности от напряжения питания (рис. 16), коэффициента гармоник от выходной мощности (рис. 17, слева для нагрузки 4 Ома, справа - 8 Ом), рассеиваемой мощности и КПД от выходной мощности (рис. 18), максимальной мощности и КПД от частоты опорного генератора (рис.19), тока котребления в паузе от частоты опорного генератора (рис.20).

усилители класса D усилители мощности ШИМ цифровые усилители мощности звуковой частоты класса D интегральные усилители мощности класса D УМЗЧ УМНЧ
ЕЩЕ ОДИН ВАРИАНТ УСИЛИТЕЛЯ КЛАССА D ОТ "КИТов"

Ниже приведенный материал был взят с сайта "МАСТЕР КИТ"

      Предлагаемый набор позволит радиолюбителю собрать надежный мощный усилитель НЧ работающий в классе D (с ШИМ модуляцией несущей воспроизводимой фонограммой). Усилитель может работать как в стереофоническом режиме, обеспечивая выходную мощность 80 Вт в каждом из двух каналов, так и в мостовом – при этом на нагрузке максимальная мощность составит 140 Вт. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

Технические характеристики

Напряжение питания (двуполярное)

+/-15...30 В

Типовое

+/- 25 В

Пиковое значение выходного тока

8 А

Ток в режиме покоя

50 мА

Ток в режиме ST-BY

0,5 мА

Максимальная электрическая выходная мощность (стерео)
при Кг=0.5%, Uп= +/-27 В, Rн=4 Ом

65 Вт

Максимальная электрическая выходная мощность (стерео)
при Кг=10%, Uп= +/-27 В, Rн=4 Ом

80 Вт

Максимальная электрическая выходная мощность (мост)
при Кг=0.5%, Uп=+/- 25 В, Rн=8 Ом

120 Вт

Максимальная электрическая выходная мощность (мост)
при Кг=10%, Uп=+/- 25 В, Rн=8 Ом

140 Вт

Коэффициент усиления (стерео), Au

30 дБ

Коэффициент усиления (мост), Au

36 дБ

КПД

94 %

Диапазон воспроизводимых частот

20-20000 Гц

Размеры печатной платы

62x73 мм



Описание работы модуля

      Принцип работы усилителя класса D (DIGITAL) состоит не в прямом усилении музыкального сигнала, а в усилении импульсного сигнала прямоугольной формы (на несущей частоте), ширина импульсов которого промодулирована воспроизводимой фонограммой (широтно-импульсная модуляция - ШИМ). При усилении импульсного сигнала оконечный мощный каскад можно построить с использованием полевых транзисторов, работающих в ключевом режиме. Это позволяет поднять КПД всего УМ до 95% и максимально снизить тепловые потери. Далее, усиленный промодулированный сигнал поступает на демодулирующий LC фильтр, где несущая отфильтровывается, а звуковой сигнал подается на головку громкоговорителя.

      Двухканальный усилитель НЧ состоит из трех конструктивно объединенных блоков – микросхемы контроллера (DA1), микросхемы мощного оконечного каскада (DA2) и пары демодулирующих LC фильтров второго порядка (L5, C36 и L6, C37). Микросхема контроллера (DA1) предназначена для формирования ШИМ сигнала на рабочей частоте Fраб = 360 кГц с использованием входного музыкального сигнала. Микросхема DA1 содержит два идентичных канала формирования сигнала, генератор рабочей частоты и цепи управления мощным оконечным каскадом на DA2.

      Двуполярное напряжение питания подается на контакты Х1 (+), Х2 (общий) и Х3 (-).

      В стереофоническом режиме источник сигнала подключается к Х1 (-IN1), Х2 (+IN1) и Х3 (-IN2), Х4 (+IN2). Нагрузка подключается к Х5 (-OUT2), Х6 (+OUT2) и Х7 (-OUT1), Х8 (+OUT1).

      В мостовом моно режиме источник сигнала подключается к Х1 (-IN), Х2 (+IN) или Х3 (-IN), Х4 (+IN). Нагрузка подключается к Х8 (+OUT) и Х5 (-OUT).

      Для выбора стереофонического режима работы перемычки J1 и J4 необходимо замкнуть, а перемычки J2 и J3 должны находится в разомкнутом состоянии.

      Для выбора мостового режима работы перемычки J1 и J4 необходимо разомкнуть, а перемычки J2 и J3 необходимо замкнуть между собой так, чтобы замкнулись ножки микросхемы DA1 4-8 и 5-9. Это делается при помощи самостоятельно изготовленного шлейфа.

      Переключатель SW1 предназначен для управления режимом работы усилителя (ON/MUTE/OFF). При установке перемычки в положение “1” усилитель переходит в состояние ON (Вкл), в положение “2” – в состояние MUTE (Пауза) и при “3” – в состояние OFF (Выкл).

Конструкция

      Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 62x73 мм. Конструкция предусматривает установку платы в корпус, для этого имеются монтажные отверстия по краям платы под винты диаметром 2,5 мм.

      Микросхему оконечного усилителя (DA2) при необходимости можно установить на теплоотвод (в комплект набора не входит). Поскольку КПД УМ составляет 94 % - тепловые потери минимальны даже на максимальной мощности. Площадь и конструкция радиатора подбирается пользователем самостоятельно. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплоизоляционную прокладку.

УМЗЧ усилители класса D усилители мощности ШИМ цифровые усилители мощности звуковой частоты класса D интегральные усилители мощности класса D УМЗЧ УМНЧ УНЧ класса D

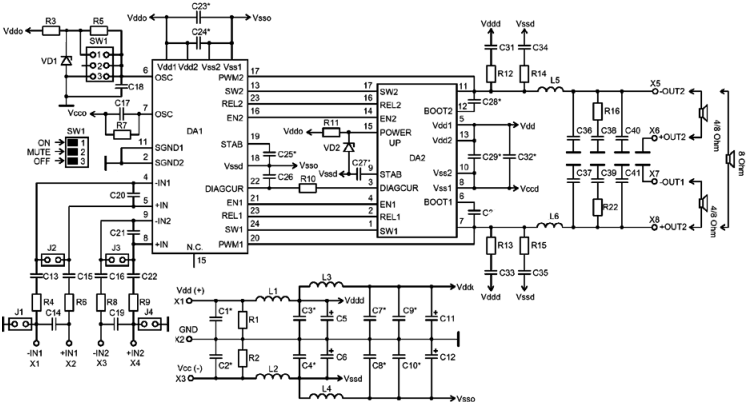

Принципиальная схема УМЗЧ класса D УВЕЛИЧИТЬ

Принципиальная схема усилителя класса D

      При самостоятельной сборке рекомендуется воспользоваться печатными платами, черетежи которых приведены ниже, поскольку усилитель весьма капризен к разводке проводников.
ОПИСАНИЕ УСИЛИТЕЛЯ В РАДИОХОББИ №1 за 2004г.

Григорий Ганичев

г. Москва

Мощный УНЧ класса “D” 140 Вт или 2х80 Вт

      Эта статья посвящена мощному усилителю НЧ работающему в классе D (с ШИМ модуляцией несущей воспроизводимой фонограммой). Усилитель может работать как в стереофоническом режиме обеспечивая выходную мощность 80 Вт (4 Ом) в каждом из двух каналов, так и в мостовом – при этом на нагрузке максимальная мощность составит 140 Вт (8 Ом). Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. УМ обладает высокими эксплуатационными характеристиками, высокой надежностью, простотой в изготовлении/подключении и оптимальным соотношением цена/качество, что на сегодняшний день является немаловажным фактором. Собрать устройство можно из набора МАСТЕР КИТ NM2045 .

      Принцип работы усилителя класса “D” (DIGITAL) состоит не в прямом усилении музыкального сигнала, а в усилении импульсного сигнала прямоугольной формы (на несущей частоте) ширина импульсов которого промодулирована воспроизводимой фонограммой (широтно-импульсная модуляция - ШИМ). При усилении импульсного сигнала оконечный мощный каскад можно построить с использованием ПТ работающих в ключевом режиме, что позволяет поднять КПД всего УМ до 95% и максимально снизить тепловые потери. Далее, усиленный промодулированный сигнал поступает на демодулирующий LC фильтр, где несущая отфильтровывается, а звуковой сигнал подается на головку громкоговорителя. Блок-схема такого устройства приведена на рис.1.

Рисунок 1. Блок-схема усилителя класса “D”

      Фирма Philips выпустила набор микросхем, позволяющих реализовать данный схемотехнический принцип и построить высококачественную усилительную систему класса “D”. Этот набор состоит из двух ИМС – микросхемы драйвера (TDA8929T) и микросхемы мощного ключевого оконечного каскада (TDA8927J). Микросхема драйвера выпускается только в корпусе с планарными выводами и содержит два идентичных канала формирования ШИМ сигнала, генератор несущей частоты и цепи управления мощным оконечным каскадом. Микросхема оконечного каскада выпускается в выводном корпусе типа DBS17P и содержит два идентичных ключевых УМ. Эту ИМС при умеренных нагрузках совсем не обязательно устанавливать на радиатор – поскольку КПД всей системы составляет около 95% и выделяемая тепловая мощность крайне мала. Используя эти микросхемы можно построить двухканальный УМ развивающий мощность 80Вт в каждом канале на нагрузке 4 Ом, или мостовой одноканальный усилитель. При этом мощность на нагрузке возрастет в 4 раза.

      Перед специалистами МАСТЕР КИТ была поставлена, и успешно решена задача по подготовке технической документации и выпуску такого УНЧ для использования в Hi-Fi звуковой технике.

      Радиолюбители сами могут развести печатную плату, однако нужно учитывать, что это очень ответственная и серьезная работа. Не все знают, что, например, неправильная трассировка печатных проводников в мощном усилителе, может в десятки раз увеличить уровень его нелинейных искажений или даже сделать вообще неработоспособным. Поэтому для разработки печатных плат привлекались профессиональные конструкторы, специализирующиеся в этой области.

Таблица 1. Технические характеристики

Напряжение питания (двуполярное)
+/- 15 - 30 В
Напряжение питания (двуполярное) типовое
+/- 25 В
Пиковое значение выходного тока
8 А
Ток в режиме покоя
50 мА
Ток в режиме ST-BY
0,5 мА
Выходная мощность (стерео) при Кг = 0.5%, Uп = +/- 27 В, Rн = 4 Ом
65 Вт
Выходная мощность (стерео) при Кг = 10%, Uп = +/- 27 В, Rн = 4 Ом, мост
80 Вт
Выходная мощность (стерео) при Кг = 0.5%, Uп = +/- 25 В, Rн = 8 Ом
120 Вт
Выходная мощность (стерео) при Кг = 10%, Uп = +/- 25 В, Rн = 8 Ом
140 Вт
Коэффициент усиления, Au
30 дБ (стерео)
Коэффициент усиления, Au
36 дБ (мост)
КПД, %
94
Диапазон воспроизводимых частот
20 - 20000 Гц
Размеры печатной платы
62x73 мм

Описание работы

      Принципиальная электрическая цифрового усилителя показана на рис.2. Перечень элементов дан в табл.1.

      Двухканальный усилитель НЧ состоит из трех конструктивно объединенных блоков – микросхемы контроллера (DA1), микросхемы мощного оконечного каскада (DA2) и пары демодулирующих LC фильтров второго порядка (L5, C36 и L6, C37). Микросхема контроллера (DA1) предназначена для формирования ШИМ сигнала на рабочей частоте Fраб=360 кГц с использованием входного музыкального сигнала. Микросхема содержит два идентичных канала формирования, генератор рабочей частоты и цепи управления мощным оконечным ключевым каскадом на DA2.

      Двуполярное напряжение питания подается на контакты Х1(+), Х2(общий) и Х3(-).

      В стереофоническом режиме источник сигнала подключается к Х4(-IN1), Х5(+IN1) и Х6(-IN2), Х7(+IN2). Нагрузка подключается к Х10(-OUT1), Х11(+OUT1) и Х8(-OUT2), Х7(+OUT2).

      В мостовом моно режиме источник сигнала подключается к Х4(-IN), Х5(+IN) или Х6(-IN), Х7(+IN). Нагрузка подключается к Х11(+OUT) и Х8(-OUT).

      Для выбора стереофонического режима работы перемычки J1 и J4 необходимо замкнуть. А перемычки J2 и J3 должны находится в разомкнутом состоянии.

      Для выбора мостового режима работы перемычки J1 и J4 необходимо разомкнуть. А перемычки J2 и J3 необходимо замкнуть между собой так, чтобы замкнулись ножки DA1 4-8 и 5-9. Это делается при помощи самостоятельно изготовленного шлейфа.

      Переключатель SW1 предназначен для управления режимом ON/MUTE/OFF усилителя. При установке перемычки в положение “1” усилитель переходит в состояние ON (Вкл), в положение “2” – в состояние MUTE (Пауза) и при “3” – в состояние OFF (Выкл).

Рисунок 2. Схема электрическая принципиальная усилителя

Таблица 2. Перечень элементов усилителя



Конструкция

      Внешний вид устройства показан на рис.3, печатная плата на рис.4, расположение элементов на рис.5.

      Конструктивно усилитель выполнен на двусторонней печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2.5 мм.

      Микросхему оконечного усилителя (DA2) при необходимости можно установить на теплоотвод. Поскольку КПД УМ составляет 94% - тепловые потери минимальны даже на умеренной мощности. Площадь и конструкция радиатора подбирается пользователем самостоятельно. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Рисунок 3. Внешний вид усилителя

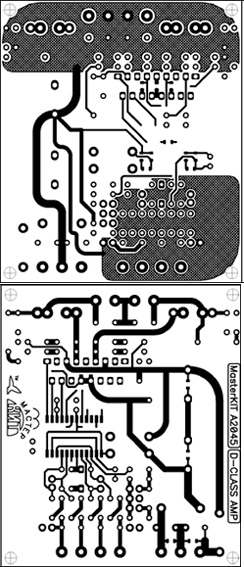

Рисунок 4. Печатная плата усилителя

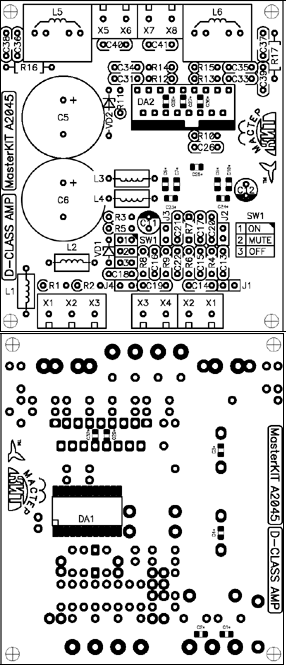

Рисунок 5. Расположение элементов на печатной плате усилителя


Позиция
Номинал
Кол.
С1*…C4*, С7*…C10*, С23*…C25*, С27*, C29*, C32*
0,22 мкФ, SMD элемент, размер 0805
14
С5, С6
2200 мкФ/50 B
2
С11, С12
47 мкФ/35 B
2
С13, С15, С16, С22, С36, С37
0,47 мкФ
6
С14, С19, С40, С41
1000 пФ
4
С17, С18, С38, С39
0,22 мкФ
4
С20, С21
330 пФ
2
С26
180 пФ
1
С28*, С30*
0,015 мкФ
2
С31, С33, С34, С35
560 пФ
4
DA1
TDA8929T
1
DA2
TDA8927J
1
DA1
7805
1
L1…L4
Murata BL01RN1-A68
4
L5, L6
30 мкГн
2
R1, R2, R4, R6, R8, R9
10 кОм
6
R3, R5
39 кОм
2
R7
27 кОм
1
R10
1 кОм
1
R11
200 кОм
1
R12…R15
5,6 Ом
4
R16, R17
24 Ом
2
VD1
5,6 В
1
VD2
7,5 В
1
Клеммный зажим
двойной
4
Клеммный зажим
тройной
1
Штыревой разъем
двойной
1
Штыревой разъем
тройной двухрядный
1
Перемычка
съемная
3
      Не хочу показаться сильно умным, но на лицо явное противоречие - в начале статьи красиво изъясняется почему DA2 не надо на теплоотвод, а в конце - подробности о том как это надо делать. В моем понимании дело обстоит так: если завод-изготовитель предусмотрел теплоотводящий флянец на микросхеме, то это совсем не потому что у них медь девать некуда, следовательно теплоотвод нужен обязательно и легенды о том, что при 94% КПД он не нужен пусть останутся для делитантов. А вот о размере теплоотвода можно и поумничать, типа действительно для таких мощностей площадь охлаждения очень крохотная.


Мощный 2x50 Вт импульсный УНЧ класса D
Philips TDA8920
      TDA8920 содержит два независимых УНЧ мощностью по 50 Вт, отличающихся высоким КПД (не менее 90%), низкими нелинейными искажениями и потребляемым током. ИМС может быть сконфигурирована как:

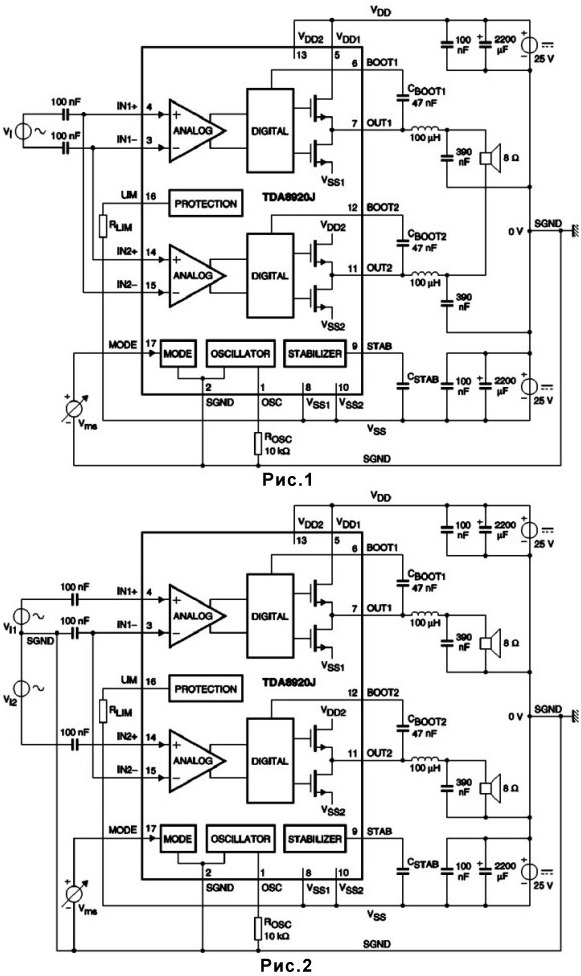

      • монофонический мостовой УНЧ с максимальной выходной мощностью 190 Вт, рис. 1
      • стереоусилитель мощностью 2x50 Вт, рис.2.
В обоих случаях подразумевается нагрузка 8 Ом. Каждый из усилителей имеет дифференциальные входы.
Усилители могут работать в трех режимах, управляемых потенциалом U|7 на выводе 17 относительно общего провода (MODE):
      • энергосберагающем (Standby, 0< UI7<1B). Типовый потребляемый ток в этом режиме 0,2 мкА
      • приглушение (Mute, 2В < UI7 < 3В). Усилитель в рабочем состоянии, но звуковой сигнал на выходе отсутствует. Типовый потребляемый ток совпадает с током в режиме молчания и не превышает 50 мА
      • нормальная работа (On, 4В < U|7 < 5,5В).
Для исключения «хлопка» при включении усилитель принудительно удерживается примерно 500 мс в режиме приглушения, в течение этого времени все переходные процессы заряда конденсаторов заканчиваются.
      На выходе ИМС формируется ШИМ-напря-жение с частотой повторения 500 кГц, среднее значение которого соответствует аналоговому звуковому сигналу. Пассивные LC ФНЧ второго порядка подавляют несущую частоту таким образом, что на акустическую систему приходит уже практически чистое звуковое напряжение. Частота генерации задается внешним резистором R05C, включенным между выводами OSC и SGND и может быть оценена по формуле Fosc = 5 • 103/ROSC- Предусмотрена синхронная работа нескольких микросхем на одной частоте, для этого достаточно соединить выводы OSC всех параллельно работающих ИМС (на них присутствует напряжение амплитудой 1,75 В от пика до пика).

      ИМС имеет три встроенные системы защиты
      • от перегрева (при температуре перехода Tj > 150 °С автоматически переходит в режим приглушения до охлаждения)
      • от статического электричества (модель «человека» - 3000 В) защищены все выводы
      • от перегрузки по току и КЗ выхода. Максимальный выходной ток «по умолчанию» равен 7А и может быть уменьшен до значения lo,ma = 7 • 104/(Ю4+ RL|M), [А] внешним резистором RL|M (см. рис.1 и рис.2).
Основные параметры;
      • напряжения питания ±15...±30 В
      • коэффициент усиления 36 дБ (моно-мостовой), 30 дБ (стерео)
      • входное сопротивление > 80 кОм
      • напряжение шума на выходе < 100 мкВ
      • коэффициент подавления пульсаций питающих напряжений > 60 дБ
      • разделение между каналами > 50 дБ
      • максимальная рассеиваемая мощность 60 Вт
      • напряжение смещения нуля на выходе < 50 мВ
      • коэффициент гармоник 0,1% (1 кГц), 0,2% (10 кГц, 1 Вт)
      TDA8920 выпускается в двух конструктивных вариантах - 17-вы-водном SOT243 (TDA8920J, рис.3) и 20-выводном SOT418 (TDA8920TH, рис.4) для монтажа на поверхности, оба изображены справа в натуральную величину. Рекомендуемые области применения - УНЧ высококачественных телевизоров, систем Домашнего Театра, а также мультимедийные системы.

            Кстати сказать, Турута говорит, что в двухканальном варианте она может на 4Ома работать. Теоретически вроде как мысль верная, однако на практике мы еще не пробовали. А Вы?

Функциональная схема усилителя мощности класса D на TDA8920

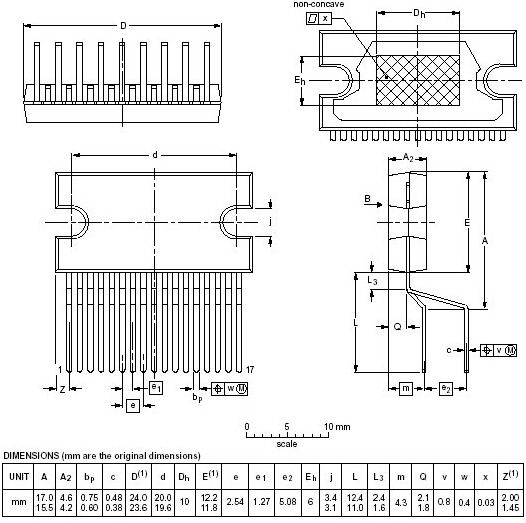

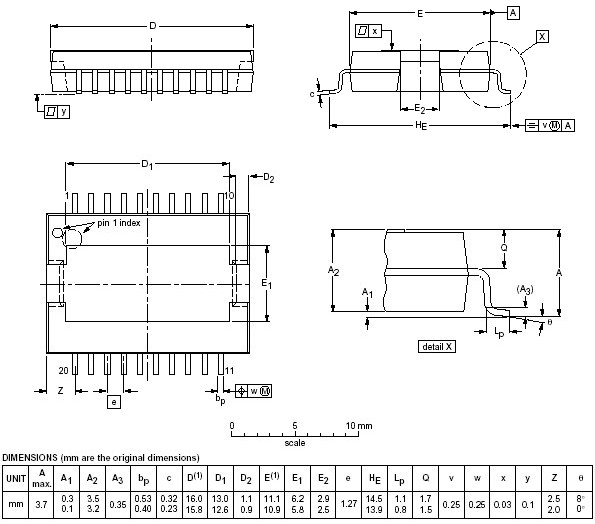

Микросхема TDA8920 выпускается в двух корпусах:

Рисунок 3

Рисунок 4
