СХЕМА ВЫСОКОКАЧЕСТВЕННОГО ПРЕДВАРИТЕЛЬНОГО УСИЛИТЕЛЯ

    На рубеже 2004 и 2005 годов возникает естественное желание строить усилители на современной элементной базе, пользуясь передовыми достижениями мировой электронной технологии.
Предлагаю вашему вниманию высококачественный предусилитель на базе EL2125.
Основные материалы БЕСПЛАТНЫ, самодельщики могут свободно использовать их для повторения в своих собственных конструкциях.
    ПОЧЕМУ EL2125 ?
    Превосходный чип, по своим характеристикам предендует едва ли не на 2 место в десятке лучших ОУ по обзорам моделей в 2004г.
    Это конечно, не AD8099 (первое место в мире, премия от Intel "Инновация 2004 года"), но EL2125 уже появился в продаже на рынке СНГ и достать его вполне реально, особенно тем, кто живет в столичных и крупных городах .
        НАСКОЛЬКО ХОРОШИ ХАРАКТЕРИСТИКИ EL2125, СУДИТЕ САМИ :

        Возможность работы на нагрузку до - 500 Ом
        Рабочий дипазон частот до - 180 MHz
        Напряжение питания - ±4.5 ... ±16.5 В.
        Коэффициент нелинейных искажений - менее 0,001%
        Скорость нарастания выходного сигнала - 190 V/µs
        Уровень шума - 0, 86 nV/vHz ( лучше, чем у AD8099 ! ! ! )

    Цена EL2125 в розничной продаже обычно $ 3 за штуку, не очень дешево, но оно того стоит.
    Чаще всего, EL2125 встречается в корпусе типа SO - 8 (готовьте микронасадки к паяльникам).
    Должен заметить, что в список характеристик я бы добавил и такой как - " удивительная музыкальность". Этот показатель невозможно измерить приборами и выразить цифрами, он ощущается только на слух.

    РЕКОМЕНДУЮ СЛЕДУЮЩИЕ СХЕМЫ ВКЛЮЧЕНИЯ EL2125 : (после сохранения картинка будет большой)

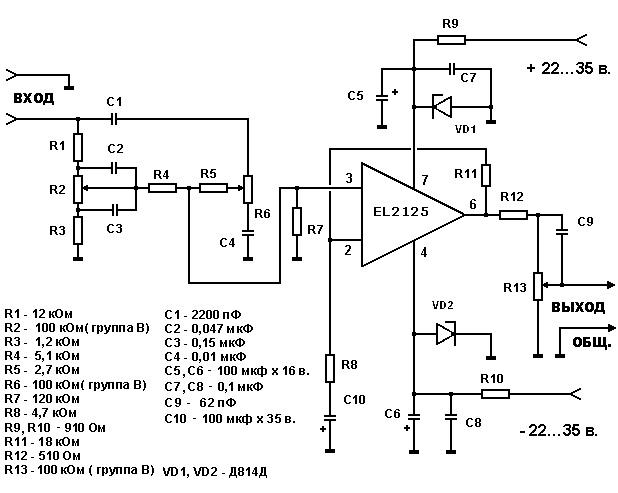

    1. Как усилитель для телефонов с широким диапазоном сопротивлений :

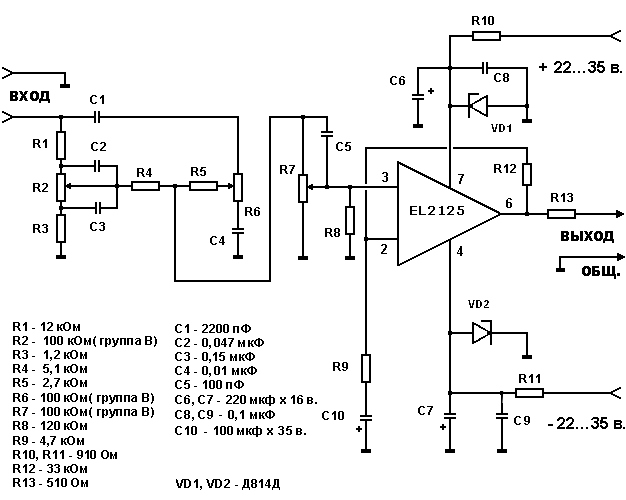

    2. Как высококачественный предусилитель для оконечных усилителей с двухполярным питанием ( в диапазоне от ± 22 до ± 35 В.) и чувствительностью 20 ... 26 дБ :

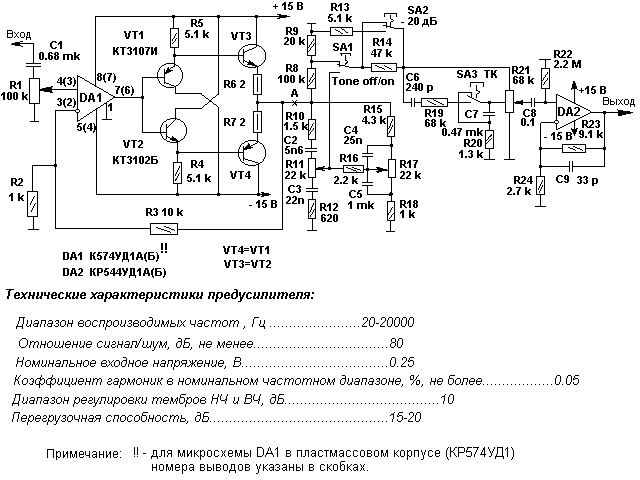

    Данный ОУ невольно напрашивается в более серьезный предварительный усилитель, созданный на базе усилителя Солнцева и описанного на сайте "Паяльник":
        В усилителе применены сдвоенные переменные резисторы R11 и R17 любого типа группы Б, R1 и R21 любого типа группы В или А. В качестве тонокомпенсированного регулятора громкости (R21) можно примененить переменный резистор 100 кОм (с отводом от середины). Транзисторы можно заменить на КТ3107И, КТ313Б, КТ361В,К (VT1, VT4) и КТ312В, КТ315В (остальные). Замена ОУ К574УД1 на ОУ других типов не рекомендуется. При значительном уровне постоянной составляющей (в редких случаях) в точке А необходимо установить конденсатор емкостью 2.2 - 5 мкф.

    Описываемый предварительный усилитель подключается к усилителю мощности ЗЧ с входным сопротивлением не менее 10 кОм. Со значительным увеличением Кг, данный ПУ можно нагрузить и на УМЗЧ с Rвх до 2 кОм (что крайне нежелательно), в таких случаях (если Rвх вашего УМЗЧ менее 10 кОм) нужно просто еще раз умощнить выходной каскад ( копию участка схемы VT1-VT2-VT3-VT4-R4-R5-R6-R7, подключить на выход DA2), резисторы R23 и R24 подключить аналогично резисторам R2 и R3, хотя в этом случае возможно повысится уровень шумов. А если Rвх вашего УМЗЧ больше или равно 100 кОм, то в качестве операционного усилителя DA2 рекомендуется применить К574УД1А(Б), это снизит уровень искажений и шумов.

        Возможные изменения в схеме (улучшающие):
    - Для исключения из тракта прохождения звукового сигнала переключателей П2К (весьма ненадежных в работе) рекомендуется переключатель SA1 исключить из схемы (вместе с резисторами R8, R9), а переключатель SA2 перенести на последий каскад замыкая накоротко резистор R23 (резисторы R13, R14 при этом исключаются из схемы).

    Схема предусилителя:

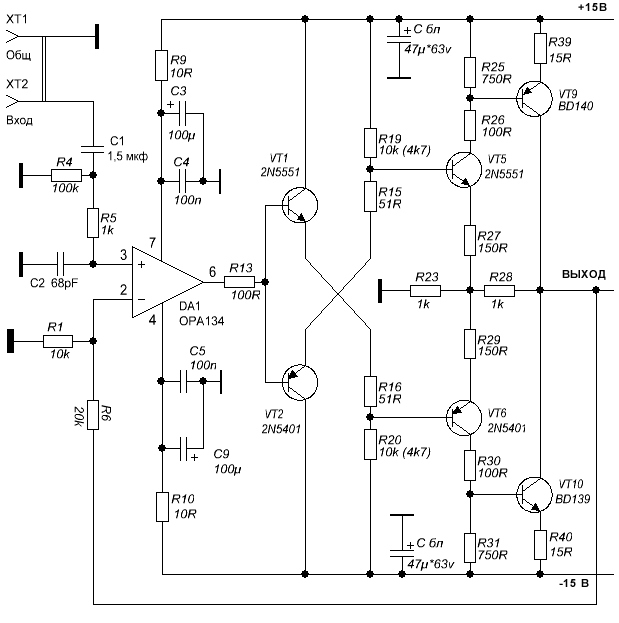

    Так же будет не бесполезным использовать данный ОУ в универсальном предварительном усилителе, способным так же выполнять функцию усилителя для наушников. Принципиальная схемы приведена ниже:

    Эмиттерные повторители VT1-VT2 разгружают выход ОУ, а дальше следует схема с местной обратной связью, способствующая дополнительному снижению не линейных искажений. Резисторами R19 и R20 устанавливается ток покоя окнечного каскада предварительного усилителя, аналогично усилителям мощности, в пределах 7-12 мА. В связи с этим последний каскад необходимо установить на небольшой теплоотвод

Страница подготовлена по материалам сайта http://yooree.narod.ru и http://cxem.net
