ФИЛЬТР ДЛЯ САБВУФЕРА

Принципиальная схема, печатная плата, описание

    Данный фильтр предназначен для суммирования стереосигнала и выделения из этой суммы НЧ сигнала для сабвуфера. По сложности фильтр является довольно сложным, поскольку построен по принципу параметрического эквалайзера, т.е. позволяет производить максимум регулировок.
    Принципиальная схема фильтра для сабвуфера приведена на рисунке 1. Это последний, самый популярный и универсальный фильтр из разработанной пятерки фильтров для сабвуфера. На входе фильтра используется обычный резистивный микшер, далее на ОУ выполнен буферный усилитель с коррекцией АЧХ, позволяющей на обработку подавать сигнал с уже вырезанными СЧ и ВЧ сигналами, но довольно большой полосой захвата.
    Далее идет уже сам фильтр выполненый на ОУ DA3 в обратную связь которого включен высокодобротный фильтр на ОУ DA2 и DA4. В этом фильтре происходит обработка аудиосигнала, причем имеется возможность регулировки добротности, т.е. полосы захвата. На рисунке 2 показано изменение АЧХ в зависимости от положения регулятора добротности (резистор R14).
    На рисунке 3 приведен вид АЧХ в зависимости от положения регулятора частоты (резистор R15), на рисунке 4 приведен вид АЧХ уровня перегиба, по сути тот же уровень громкости, который стоит на входе, однако регулировка производится именно перегиба АЧХ, хотя на слух кажется, что изменяется уровень (резистор R16).
    На рисунке 5 приведен вид АЧХ в зависимости от положени регуляторов частоты и добротности.
    Как видно из рисунокв данный фильтр позволяет идиально настроить практически любой сабвуфер и может потягаться даже с корректором Линквица.



Принципиальная схема фильтра для сабвуфера

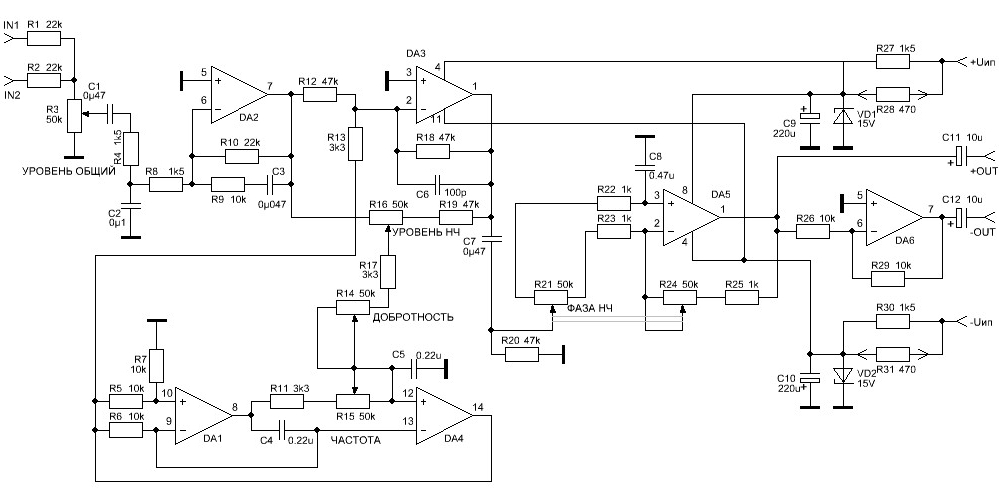

Рисунок 1 - принципиальная схема фильтра для сабвуфера.

Изменение АЧХ в зависимости от положения регулятора R14 фильтра для сабвуфера Ф005

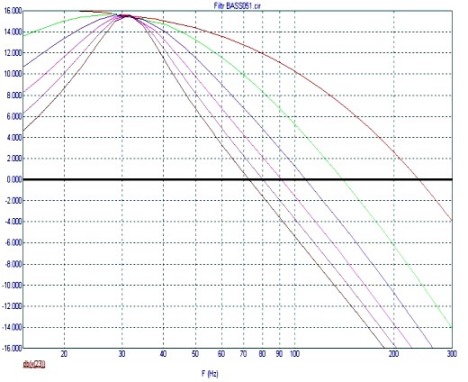

Рисунок 2 - регулировка добротности.


Внешний вид АЧХ в зависисмости от положения регулятора частоты фильтра НЧ Ф005.

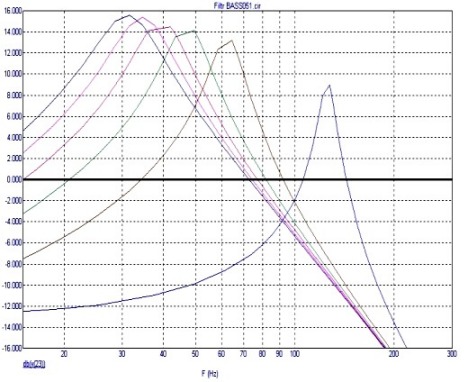

Рисунок 3 - регулировка частоты.


Изменение АЧХ в зависисмоти от положения регулятора перегиба АЧХ. фильра для сабвуфера

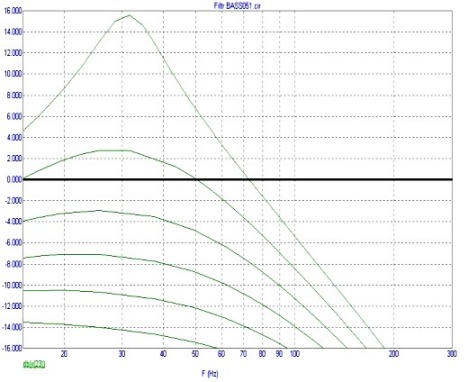

Рисунок 4 - изменение уровня перегиба АЧХ.


Одновременное изменение частоты и добротности фильтра для сабвуфера

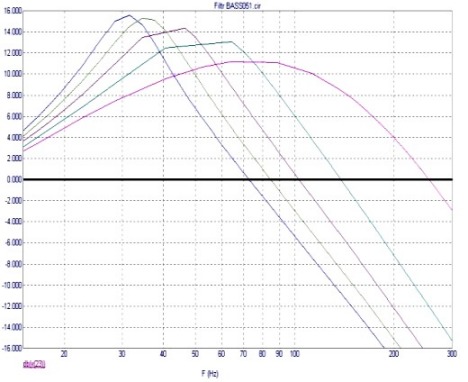

Рисунок 5 - одновременное изменение частоты и добротности.

Принципиальная схема фильтра для сабвуфера чертеж печатной платы описание работы рекомендации фильтр для сабвуфера схема фильтра нч

    На рисунке 6 приведен внешний вид фильтра, на рисунке 7 - чертеж расположения деталей на печатной плате. В формате lay плату можно взять тут. Поскольку высокодобротные фильтры довольно сильно сдвигают фазу сигнала в фильтр введен фазовращатель позволяющий получить максимальное совпадение сигналов по фазе широкополосного сигнала с сигналом сабвуфера. Кроме этого фильтр имеет 2 выхода, на которых сигнал идет в противофазе. Это позволяет компенсировать недостаточность сдвига фазы в фазовращателе при использовании типового усилителя для сабвуфера или же использовать 2 одинаковых усилителя соединенных мостом.

Внешний вид фильтра для сабвуфера.

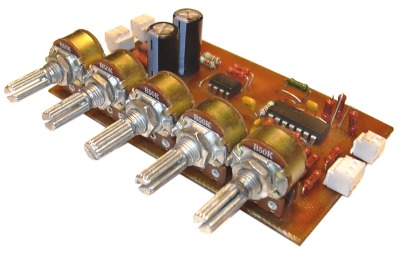

Рисунок 6 - внешний вид фильтра.


Расположение деталей на печатной плате фильтра

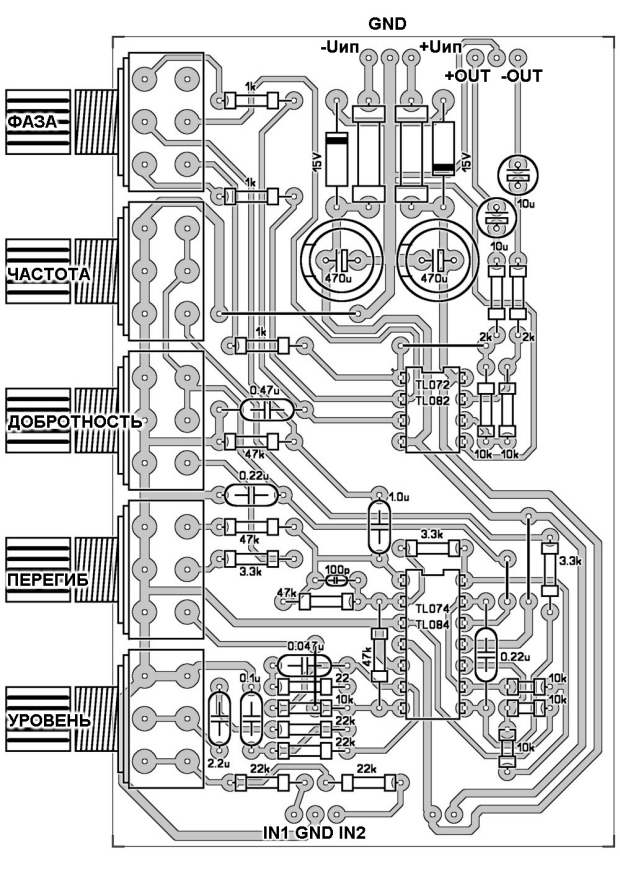

Рисунок 7 - расположение деталей и схема подключения.

    Питание фильтра для сабвуфера производится от питания усилителя мощности (двуполярный источник), поскольку в фильтр уже интегрирован параметрических стабилизатор напряжения необходимо лишь подобрать токоограничивающие резисторы во избежания выхода из строя стабилитронов от теплового пробоя.



    Несколько слов о построении этого фильтра и проверка его в симуляторе
