ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР ИМПУЛЬСОВ

    Микросхема ICL8038 позволяет построить полноценный генератор импульсов с выходными напряжениями синусоидальной, треугольной и прямоугольной формами выходного сигнала. Данный генератор имеет огромный частотный диапазон, охватывающий и инфразвуковую и ультразвуковую часть. Может быть запитан и от однополярного напряжения и от двуполярного, диапазон питающих напряжений огромен - от ±5 В до ±15 или от +10 до +30 вольт.
    Принципиальных схем генератора на микросхеме ICL8038 довольно много и тщательно пересмотрев несколько вариантов, перечитав даташник я решил использовать более продвинутый вариант схемы для своих нужд. Сразу скажу - мне понадобился генератор синусоидального сигнала с частотой 50 Гц, поэтому схему я упростил по максимуму:

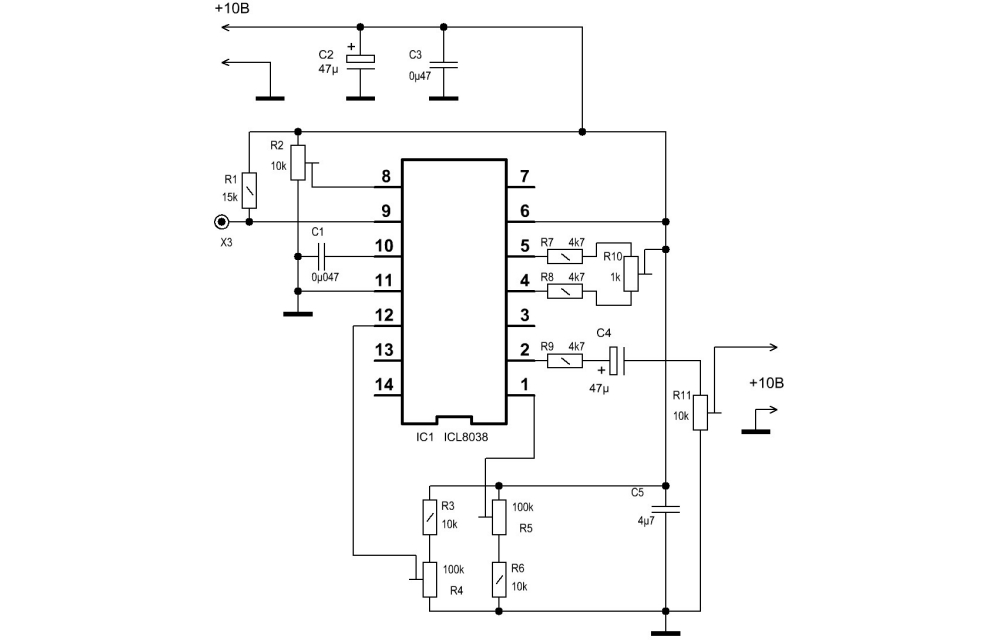

Генератор синусоидального напряжения 50 Гц.

    Подобный генератор синусоидального напряжения мне понадобился для создания бесперебойного питания, но финальная схема данного бесперебойного источника питания еще в работе, а пока было решено попробовать что умеет данная микросхема. Навесным монтажом была собрана обвязка данной микросхемы и првоверено какой регулятор за что отвечает ну и на всякий случай проверился частотный диапазон.

    На основен увиденных характеристик ICL8038 и была выбрана схема для создания функционального генератора, который будет собран несколько позже.


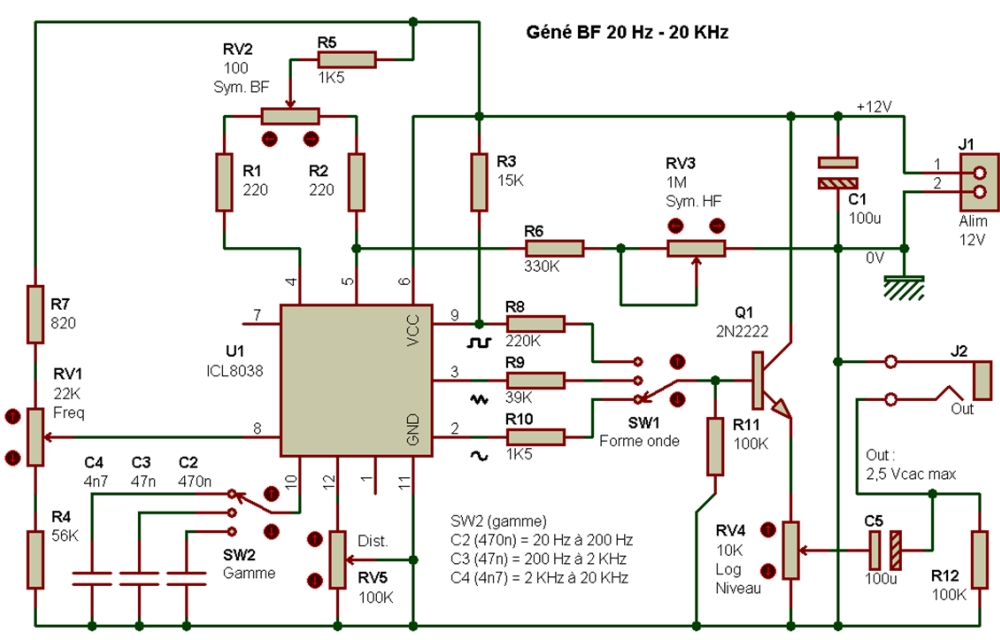

Генератор импульсов.
        Схема не моя, поэтому немного скажу что бы я изменил. Прежде всего лучше добавить еще один частотный даиапазон. Для полноты фунциональности нужно лучше проработать узел на RV2 - регуляторе симметричности длительности импульсов и пауз меду ними. Если использовать переменный резистор с щелчком в среднем положении, то его можно вывести на переднюю панель прибора и использовать по прямому назначению - иногда бывает нужно при наладке устройств импулься различной длительности. Правда номиналя RV2 придется значительно увеличить и изменение сопротивления в зависиммости от угла поворота должно быть линейным.
    И еще, обратите внимание на номиналя резисторов R8, R9 и R10 - они разные потому что амплитуда на выходах микросхемы тоже разная и данное изменение номиналов позволяет выровнять амплитуду под одинаковое значение.
    Печатную плату пока не разрабатывал именно под функциональный генератор, а для своих нужд плата разработана, но еще не проверена - чуть позже будут подробности. Покупал ЗДЕСЬ.

СКАЧАТЬ ДАТАШНИК НА ICL8038
