СХЕМОТЕХНИКА ВЫХОДНЫХ КАСКАДОВ УСИЛИТЕЛЕЙ МОЩНОСТИ



Выходные каскады на базе " двоек "

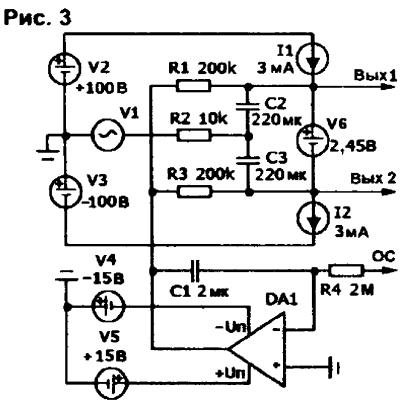

    В качестве источника сигнала будем использовать генератор переменного тока с перестраиваемым выходным сопротивлением ( от 100 Ом до 10,1 кОм ) с шагом 2 кОм ( рис . 3 ). Таким образом, при испытаниях ВК при максимальном выходном сопротивлении генератора (10,1 кОм ) мы в какой - то степени приблизим режим работы испытуемых ВК к схеме с разомкнутой ООС , а в другом (100 Ом ) — к схеме с замкнутой ООС .

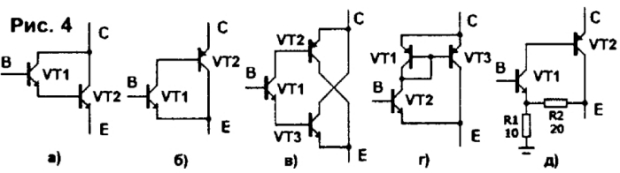

    Основные типы составных биполярных транзисторов ( БТ ) показаны на рис . 4. Наиболее часто в ВК используется со ставной транзистор Дарлингтона ( рис . 4 а ) на базе двух транзисторов одной проводимости (" двойка " Дарлингтона ), реже — составной транзистор Шиклаи ( рис . 4б ) из двух транзисторов разной проводимости с токовой отрицательной ОС , и еще реже — составной транзистор Брайстона ( Bryston , рис . 4 в ).
    " Алмазный " транзистор — разновидность составного транзистора Шиклаи — показан на рис . 4 г . В отличие от транзистора Шиклаи , в этом транзисторе благодаря " токовому зеркалу " ток коллекторов обоих транзисторов VT 2 и VT 3 практически одинаков . Иногда транзистор Шиклаи используют с коэффициентом передачи больше 1 ( рис . 4 д ). В этом случае K П =1+ R 2/ R 1. Аналогичные схемы можно получить и на полевых транзисторах ( ПТ ).

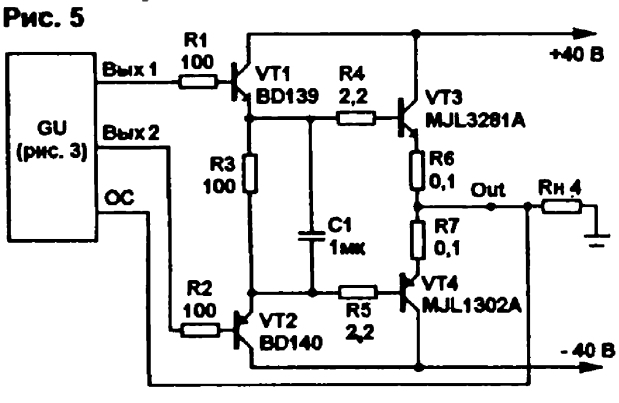

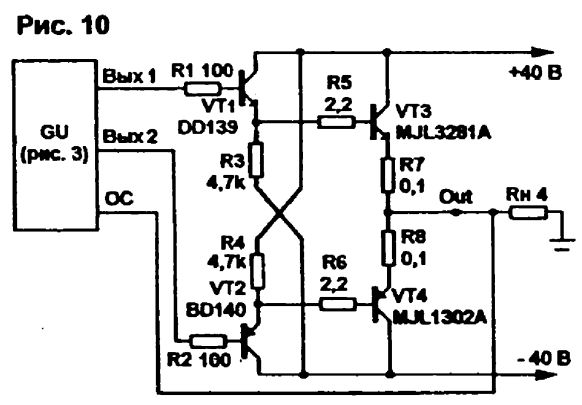

    1.1. Выходные каскады на базе " двоек ". " Двойка " — это двухтактный выходной каскад с транзисторами , включенными по схеме Дарлингтона , Шиклаи или их комбинации ( квазикомлементарный каскад , Bryston и др .). Типовой двухтактный выходной каскад на " двойке " Дарлингтона показан на рис . 5. Если эмиттерные резисторы R3, R4 ( рис . 10) входных транзисторов VT 1, VT 2 подключить к противоположным шинам питания , то эти транзисторы будут работать без отсечки тока , т . е . в режиме класса А .

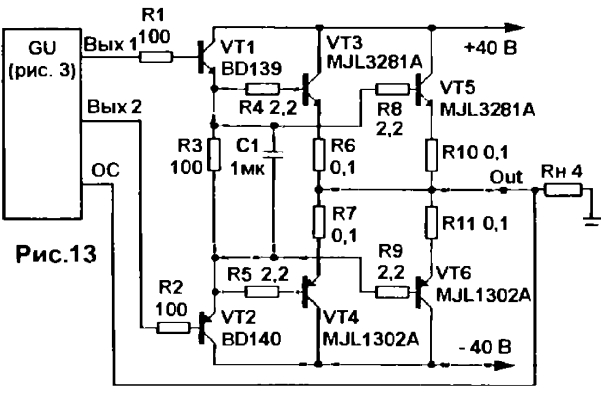

    Посмотрим , что даст спаривание выходных транзисторов для двойки " Дарлингт она ( рис . 13).

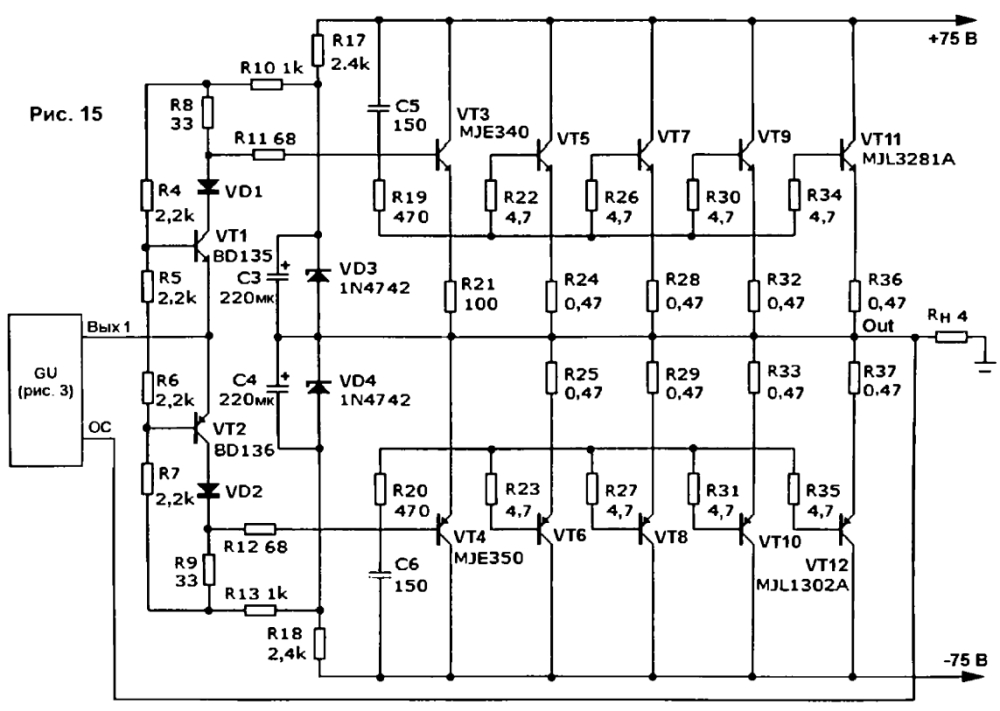

    На рис . 15 приведена схема ВК , использованная в одном из професс и ональных усилителей .



Схема оконечного каскада

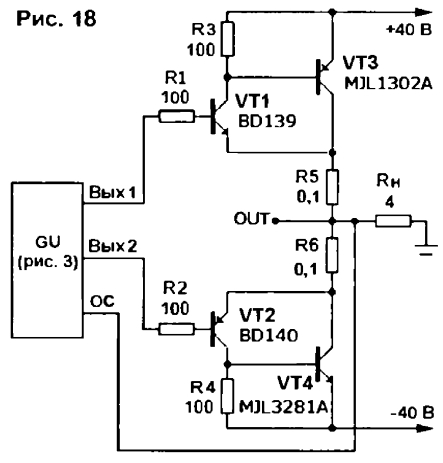

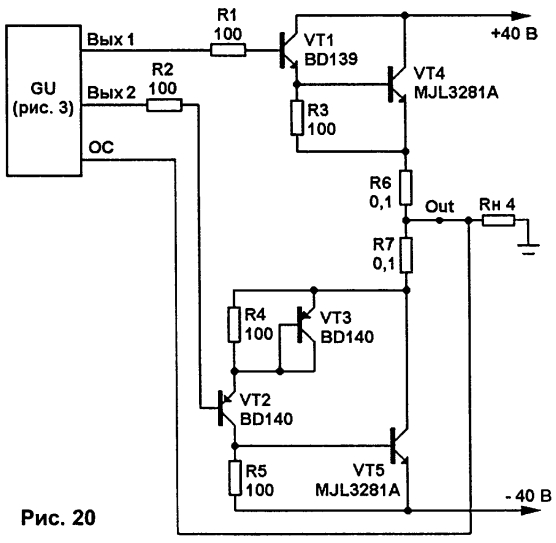

    Менее популярна в ВК схема Шиклаи ( рис . 18) . На первых порах развития схемотехники транзисторных УМЗЧ были популярны квазикомплементарные выходные каскады , когда верхнее плечо выполнялось по схеме Дарлингтона , а нижнее — по схеме Шиклаи . Однако в первоначальной версии входное сопротивление плеч ВК несимметрично , что приводит к дополнительным искажениям . Модифицированный вариант такого ВК с диодом Баксандалла , в качестве которого использован базо - эмиттерный переход транзистора VT 3, показан на рис . 20.

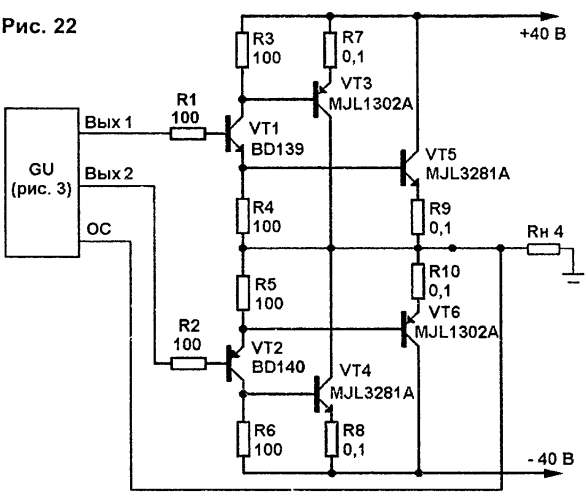

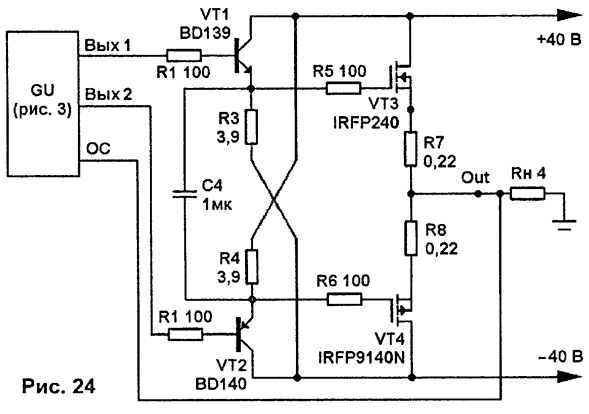

    Кроме рассмотренных " двоек ", есть модификация ВК Bryston , в которой входные транзисторы эмиттерным током управляют транзисторами одной проводимости , а коллекторным током — транзисторами другой проводимости ( рис . 22). Аналогичный каскад может быть реализован и на полевых транзисторах , например , Lateral MOSFET ( рис . 24) .

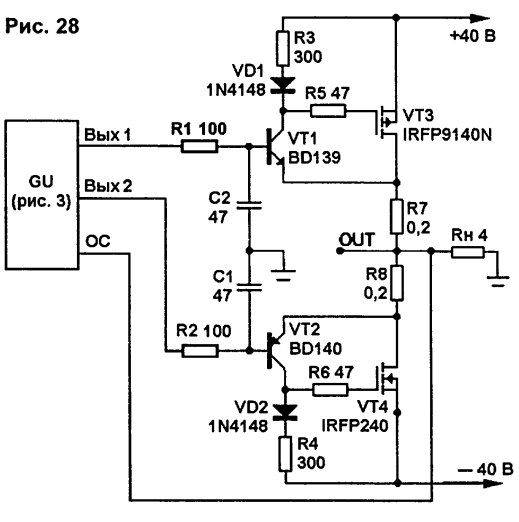

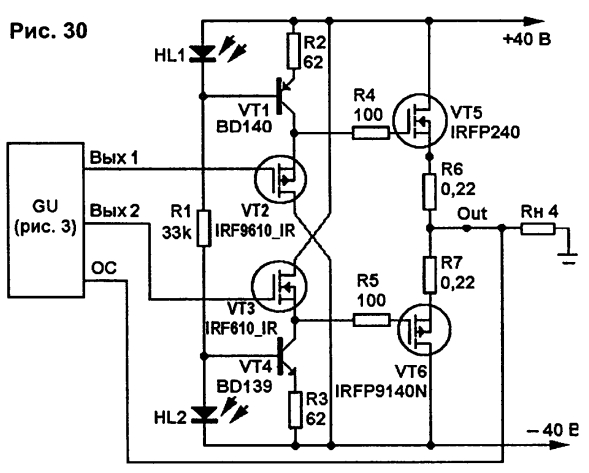

    Гибридный выходной каскад по схеме Шиклаи с полевыми транзисторами в качестве выходных показан на рис. 28 . Рассмотрим схему параллельного усилителя на полевых транзисторах ( рис . 30).

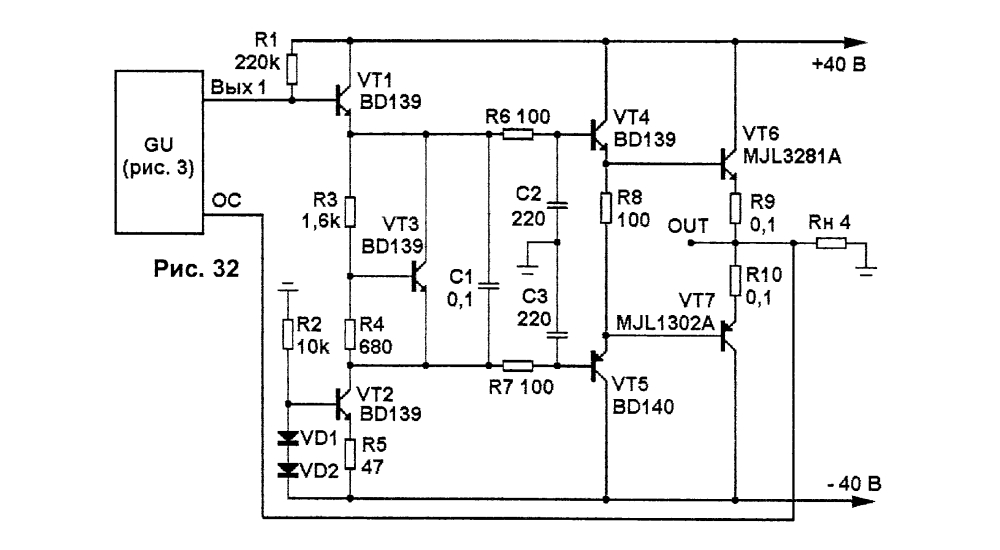

    В качестве эффективного способа повышения и стабилизации входного сопротивления " двойки " предлагается использовать на ее входе буфер , например , эмиттерный повторитель с генератором тока в цепи эмиттера ( рис . 32 ).



Схема оконечного каскада

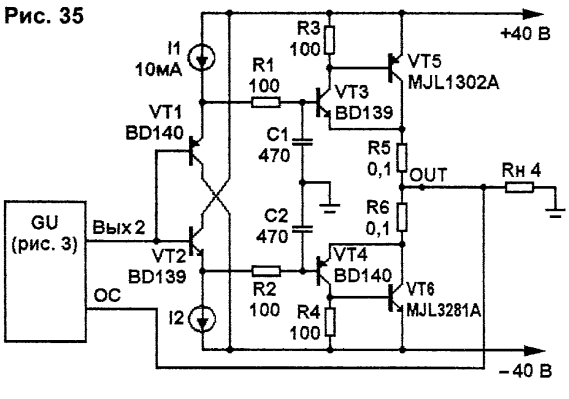

    Из рассмотренных " двоек " наихудшим по девиации фазы и полосе пропускания оказался ВК Шиклаи . Посмотрим , что может дать для такого каскада применение буфера . Если вместо одного буфера использовать два на транзисторах разной проводимости , включенных параллельно ( рис . 35) , то можно ожидать дальнейшего улучшения пара метров и повышения входного сопротивления . Из всех рассмотренных двухкаскадных схем наилучшим образом по нелинейным искажениям показала себя схема Шиклаи с полевыми транзисторами . Посмотрим , что даст установка параллельного буфера на ее входе ( рис . 37 ).

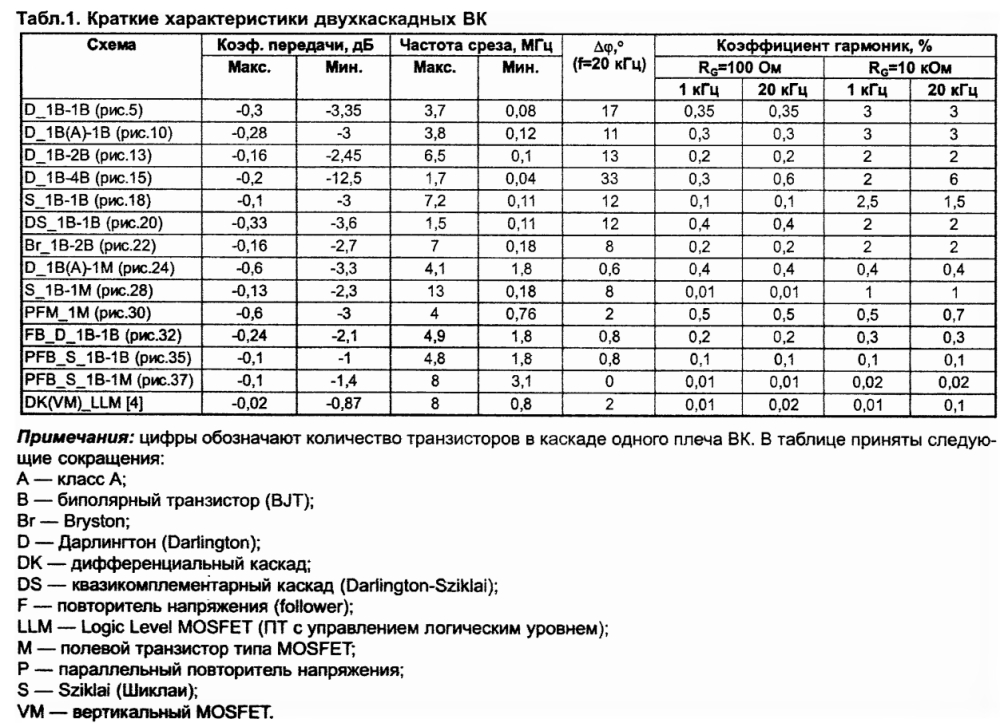

    Параметры исследованных вы ходных каскадов сведены в табл . 1 .



Схема оконечного каскада

        Анализ таблицы позволяет сделать следующие выводы :
    - любой ВК из " двоек " на БТ как нагрузка УН плохо подходит для работы в УМЗЧ высокой верности ;
    - характеристики ВК с ПТ на вы ходе мало зависят от сопротивления источника сигнала ;
    - буферный каскад на входе любой из " двоек " на БТ повышает входное сопротивление , снижает индуктивную составляющую выхода , расширяет полосу пропускания и делает параметры независимыми от выходного сопротивления источника сигнала ;

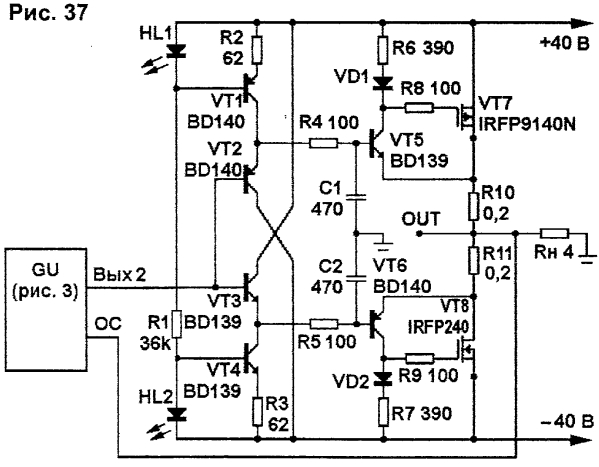

    - ВК Шиклаи с ПТ на выходе и параллельным буфером на входе ( рис . 37 ) имеет самые высокие характеристики ( минимальные искажения , максимальную полосу пропускания , нулевую девиацию фазы в звуковом диапазоне ).

Выходные каскады на базе " троек "

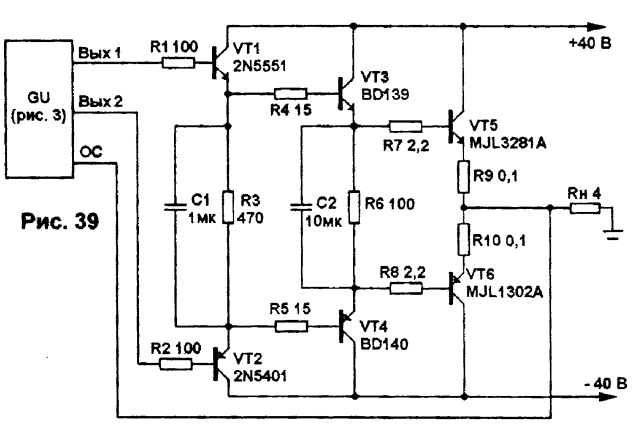

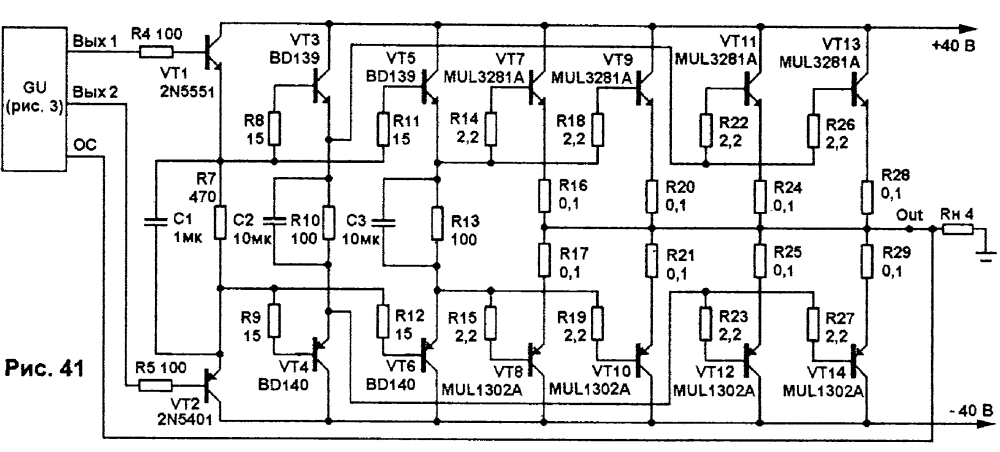

    В высококачественных УМЗЧ чаще используются трехкаскадные структуры : " тройки " Дарлингтона , Шиклаи с выходными транзисторами Дарлинг тона , Шиклаи с выходными транзис торами Bryston и другие комбинации . Одним из самых популярных вы ходных каскадов в настоящее вре мя является ВК на базе составно го транзис тора Дарлингтона из трех транзисторов ( рис . 39). На рис . 41 показан ВК с разветвлением каскадов : входные повторители одновременно работают на два каскада , которые , в свою очередь , также работают на два каскада каждый , а третья ступень включена на общий выход . В результате , на выходе такого ВК работают счетверенные транзисторы .



Схема оконечного каскада

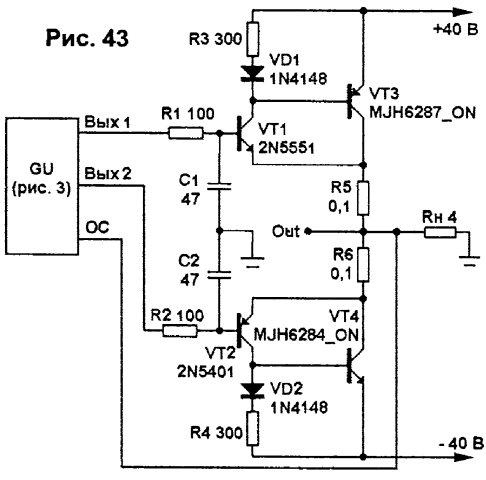

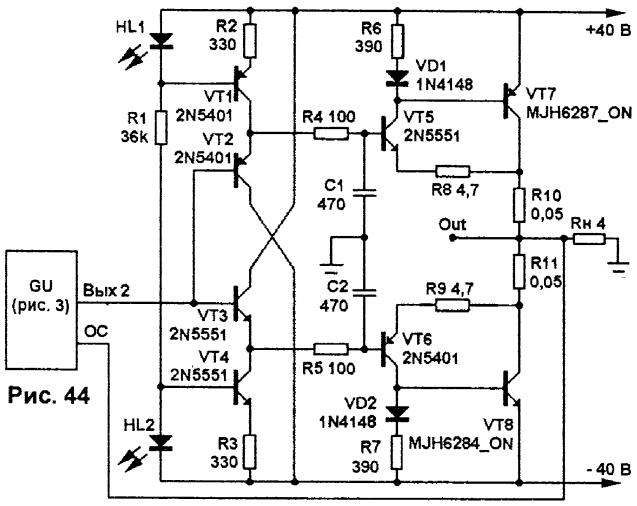

    Схема ВК , в которой в качестве выходных транзисторов использованы составные транзисторы Дарлингтона , изображена на рис . 43. Параметры ВК на рис .43 можно существенно улучшить , если включить на его входе хорошо зарекомендовавший себя с " двойками " параллельный буферный каскад ( рис . 44).

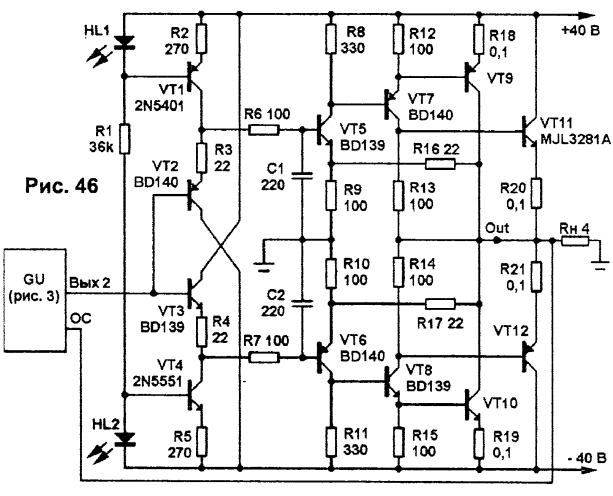

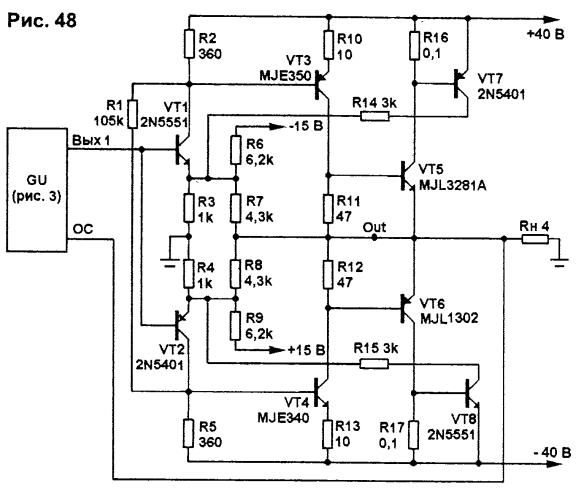

    Вариант ВК Шиклаи по схеме на рис . 4 г с применением составных транзисторов Bryston показан на рис . 46 . На рис . 48 показан вариан т ВК на транзисторах Шиклаи ( рис .4 д ) с коэффициентом передачи около 5, в котором входные транзисторы работают в классе А ( цепи термоста билизации не показаны ).

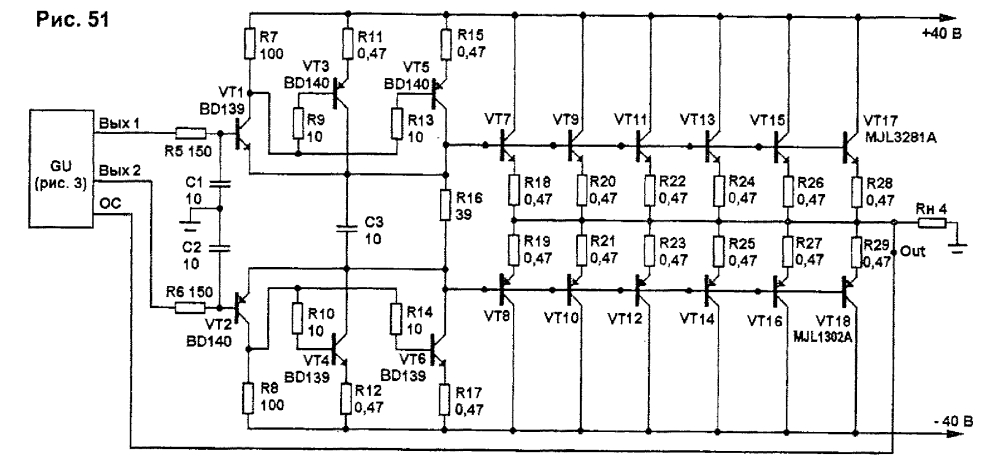

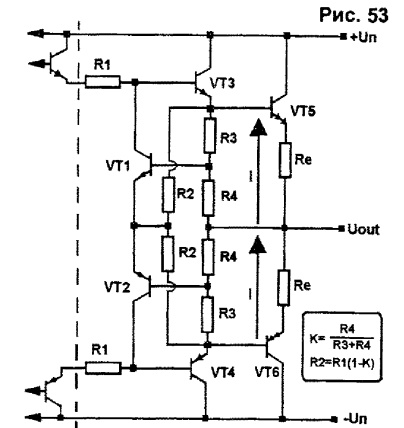

    На рис . 51 показан ВК по структуре предыдущей схемы только с единичным коэффициентом передачи . Обзор будет неполным , если не остановиться на схеме выходного каскада с коррекцией нелинейности Хауксфорда ( Hawksford ), приведенной на рис . 53 . Транзисторы VT 5 и VT 6 — составные транзисторы Дарлингтона .



Схема оконечного каскада

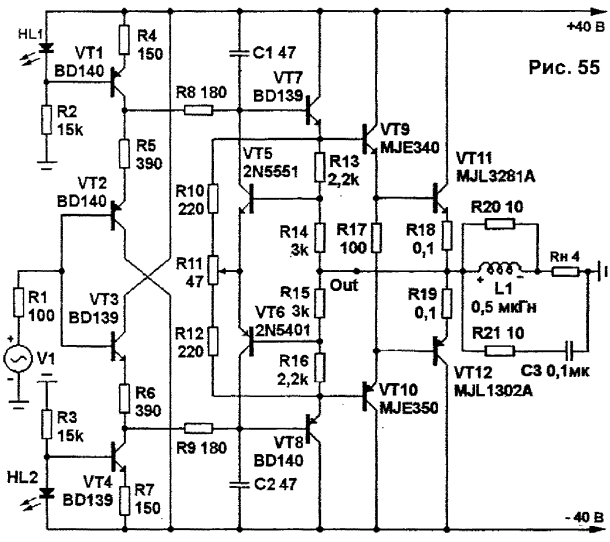

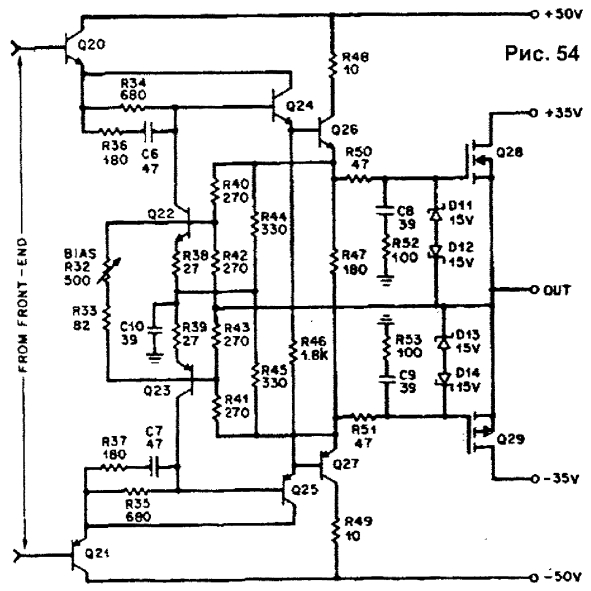

    С целью устранения отмеченных выше недостатков схемы рис. 54 и упрощения схемы заменим входной эмиттерный повторитель параллельным повторителем , а резисторы R 1 ( рис . 53) разобьем на 2 резистора ( рис . 55). В точки соединения резисторов ( R 5, R 8 и R 6, R 9) подключим генераторы тока (9 мА ) н а транзисторах VT 1, VT 4. и получим схему изображенную на рисунке .





Схема оконечного каскада

    Заменим выходные транзисторы на полевые транзисторы типа Lateral ( рис . 57



Схема оконечного каскада

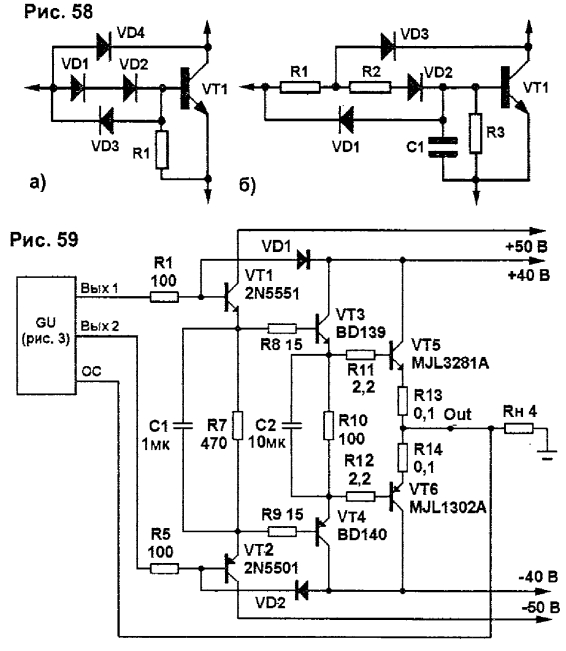

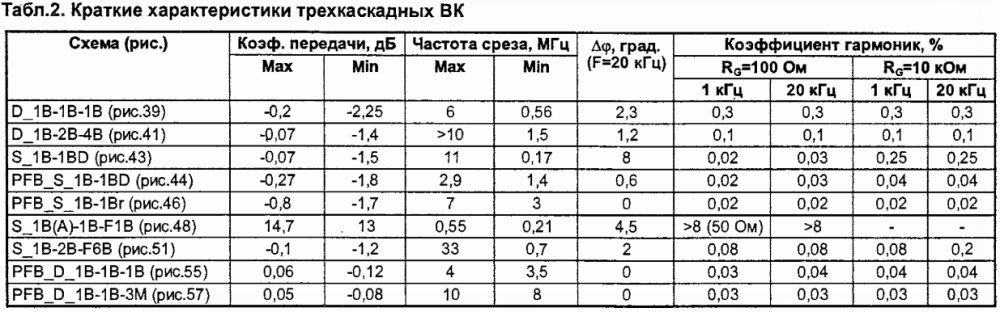

      По вышению надежности усилите лей за счет исключения сквозных то ков , которые особенно опасны при кли пировании высокочастотных сиг налов , способствуют схемы антинасыщения выходных транзисторов . Варианты таких решений показаны на рис . 58. Через верхние диоды происходит сброс лишнего тока базы в коллектор транзистора при прибли жении к напряжению насы щен ия . На пряжение насыщения мощных транзисторов обычно находится в пределах 0,5...1,5 В , что примерно совпадает с падением напряжения на базо-эмиттерном переходе . В первом варианте ( рис . 58 а ) за счет дополнительного диода в цепи базы напряжение эмитте р - коллектор не доходит до напряжения насыщения пример но на 0,6 В ( падение напряжения на диоде ). Вторая схема ( рис . 58б) требует подбора резисторов R 1 и R 2. Нижние диоды в схемах предназначены для быстрого выключения транзисторов при импульсных сигналах . Аналогичные решения применяются и в силовых ключах .

    Часто для повышения качества в УМЗЧ делают раздельное питание, повышенное , на 10...15 В для входного каскада и усилителя на пряжения и пониженное для вы ходного каскада . В этом случае во избежание выхода из строя выходных транзисторов и снижения перегрузки предвыходных необходимо использовать защитные диоды . Рассмотрим этот вариант на примере модификации схемы на рис . 39. В случае повышения входного напряжения выше на пряжения питания выходных транзисторов открываются дополнительные диоды VD 1, VD 2 ( рис . 59 ), и лишний ток базы транзисторов VT 1, VT 2 сбрасывается на шины питания оконечных транзисторов . При этом не допускается повышения входного на пряжения выше уровней питания для выходной ступени ВК и снижается ток коллектора транзисторов VT 1, VT 2.

Схемы смещения

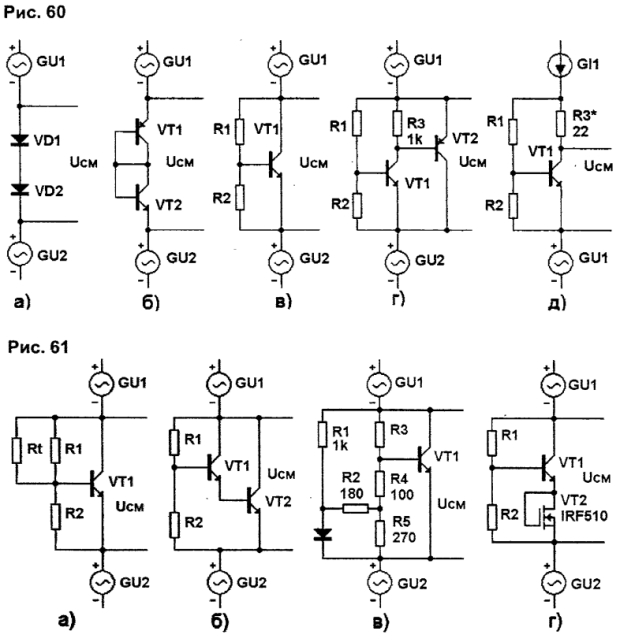

    Ранее , с целью упрощения , вместо схемы смещения в УМЗЧ использовался отдельный источник напряжения . Многие из рассмотренных схем , в частности , выходные каскады с параллельным повторителем на входе , не нуждаются в схемах смещения , что является их дополнительным достоинством . Теперь рассмотрим типовые схе мы смещения , которые представлены на рис . 60 , 61 .

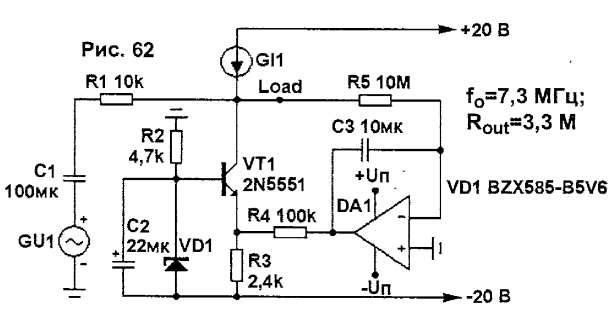

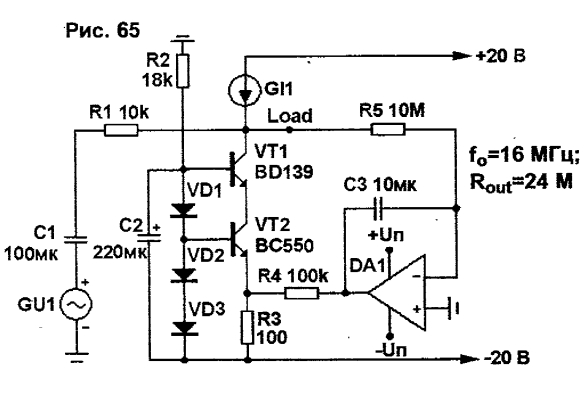

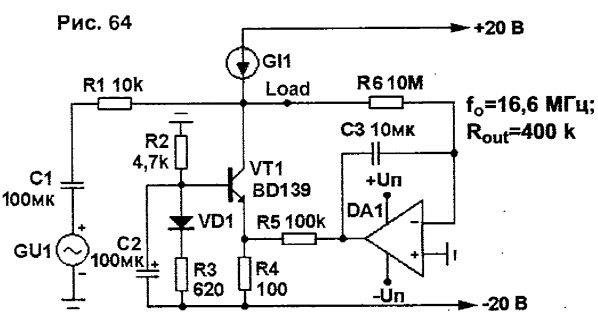

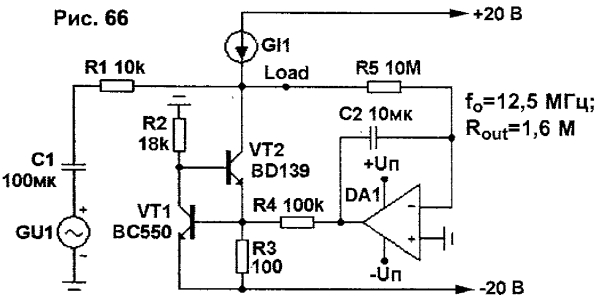

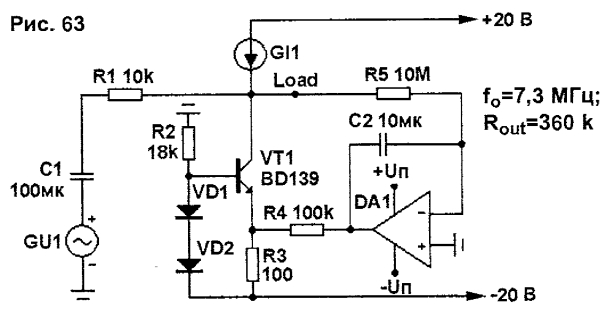

    Генераторы стабильного тока. В современных УМЗЧ широко используется ряд типовых схем : диф ференциальный каскад ( ДК ), отражатель тока (" токовое зеркало "), схема сдвига уровня , каскод ( с последова тельным и параллельным питанием , последний также называют " лома ным каскодом "), генератор стабильного тока ( ГСТ ) и др . Их правильное применение позволяет значительно повысить технические характеристики УМЗЧ . Оценку параметров основных схем ГСТ ( рис. 62 - 6 6 ) сделаем с помощью моделирования . Будем исходить из того , что ГСТ является нагрузкой УН и включенпараллельно ВК . Исследуем его свойства с помощью методики , аналогичной исследованиям ВК .









Отражатели тока

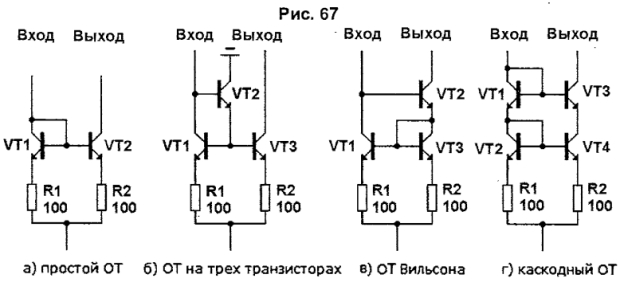

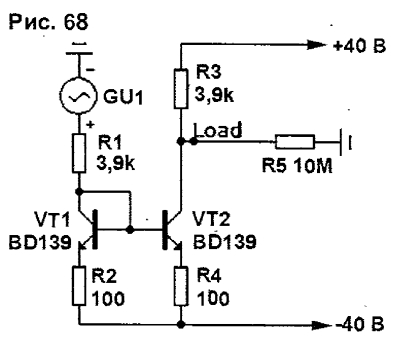

    Рассмотренные схемы ГСТ — , это вариант динамической нагрузки для однотактного УН . В УМЗЧ с одним дифференциальным каскадом ( ДК ) для организации встречной динамической нагрузки в УН используют структуру " токового зеркала " или , как его еще называют , " отражателя тока " ( ОТ ). Эта структура УМЗЧ была характерна для усилителей Холтона , Хафлера и др . Основные схемы отражателей тока приведены на рис . 67 . Они могут быть как с единичным коэффициентом передачи ( точнее , близким к 1), так и с большим или меньшим единицы ( масштабные отражатели тока ). В усилителе напряжения ток ОТ находится в пределах 3...20 мА : Поэтому испытаем все ОТ при токе , например , около 10 мА по схеме рис . 68.

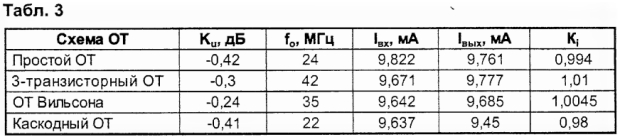

    Результаты испытаний приве дены в табл . 3 .

    В качестве примера реального усилителя предлагается схема усилителя мощности S. BOCK , опубликованная в журнале Радиомир, 201 1 , № 1, с. 5 - 7; № 2, с. 5 - 7 Radiotechnika №№ 11, 12/06

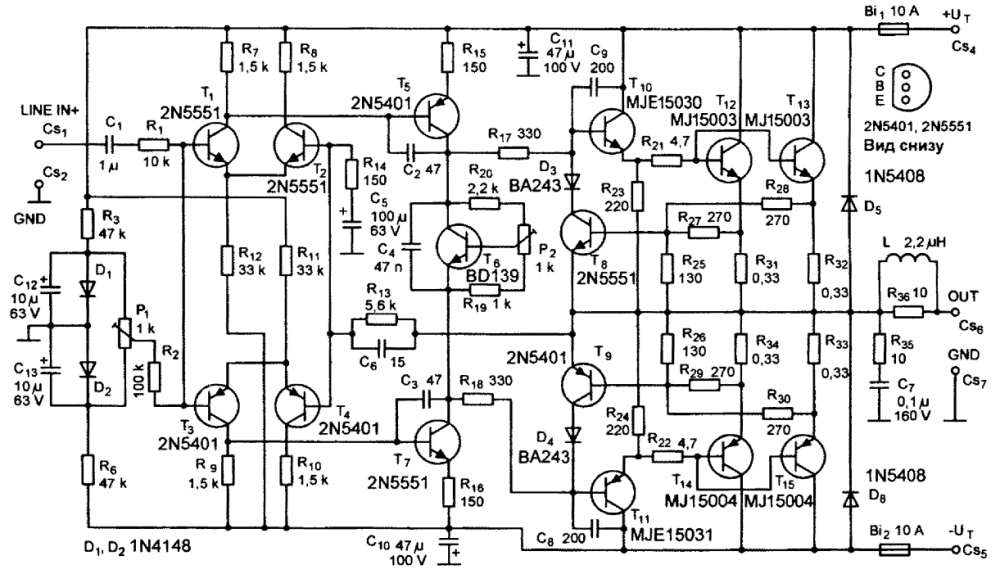

Принципиальная схема реального усилителя

    Целью автора было построение усилителя мощности , пригодного как для озвучивания " пространства " во время прадничных мероприятий , так и для дискотек . Конечно , хотелось , чтобы он умещался в корпусе сравнительно небольших габаритов и легко транспортировался . Еще одно требование к нему — легкодоступность комплектующих . Стремясь достичь качества Hi - Fi , я выбрал комплементарно - симметричную схему выходного каскада . Максимальная выходная мощность усилителя была задана на уровне 300 Вт ( на нагрузке 4 Ом ). При таком мощности выходное напряжение составляет примерно 35 В . Следовательно для УМЗЧ необходимо двухполярное питающее напряжение в пределах 2x60 В . Схема усилителя приведена на рис . 1 . УМЗЧ имеет асимметричный вход . Входной каскад образуют два дифференциальных усилителя .



А. ПЕТРОВ , Радиомир, 201 1 , №№ 4 - 12
