PLC = Программируемый Логический Контроллер

    Конечно, если строго подходить к этому названию - то называть его так совершенно нельзя... Но по своему функционалу - он может сравниться с реальным ПЛК фирмы ОВЕН.
...естественно производительность у него в разы ниже. Lite - облегчённая(упрощённая) версия.
PS Скажу так - этот прибор разработан для опроса других приборов, небольшой обработки и передачи данных на головной PLC, который в свою очередь и должен следить за всеми технологическими процессами.

Процесс изготовления

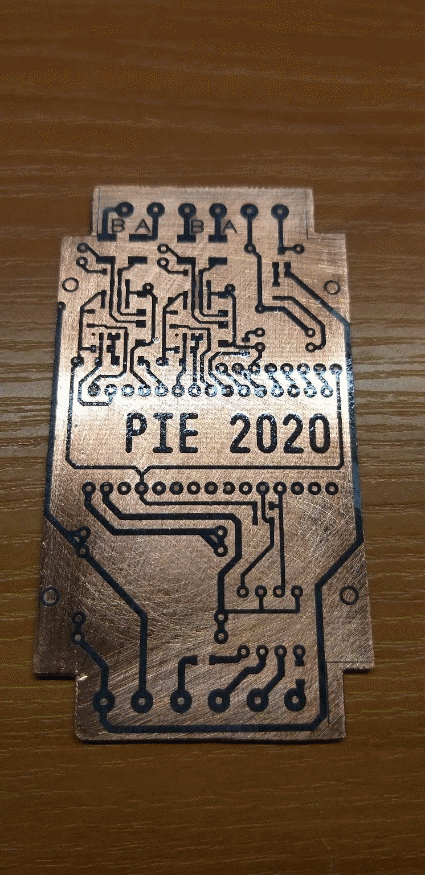

Процесс изготвовления печатной платы

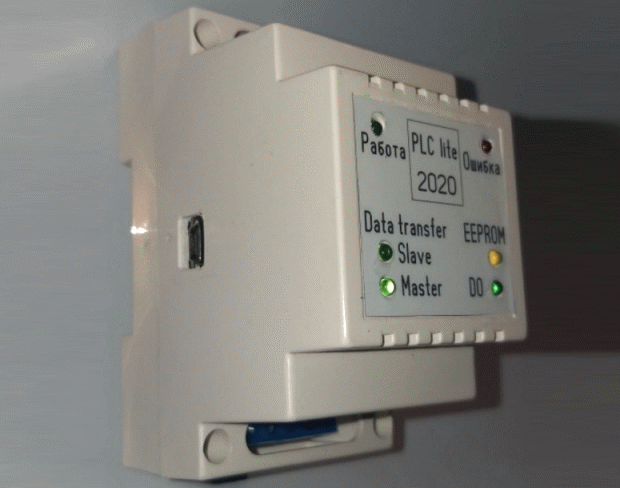

Внешний вид устройства
 Внешний вид устройства

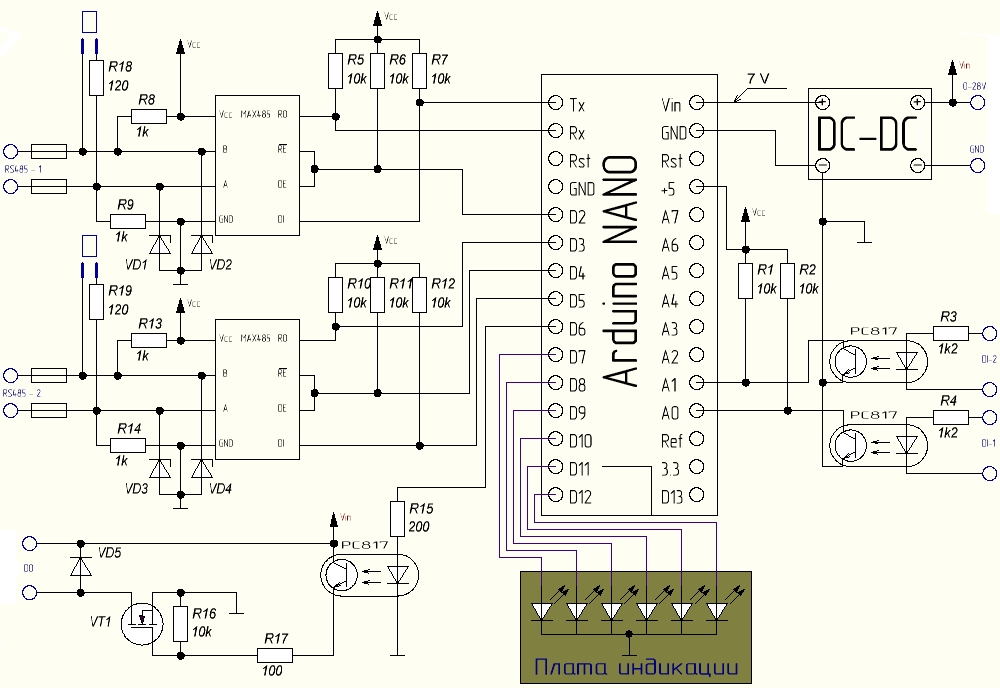

Схема контроллера

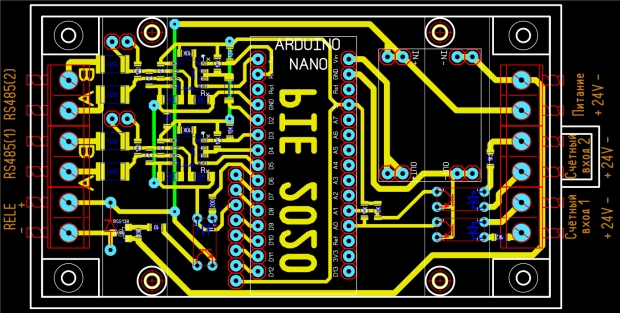

    Эскиз печатной платы:

Печатная плата


Название

PLC Lite

Коммуникация

2 ports - RS485;
2 DI ports-24В (изолированный);
1 DO port (изолированный);
Напряжение на выходе = напряжение питания.

Питание устройства

DC 9В .. 28В

Монтаж

Крепление на DIN-рейку

Подключение

Винтовые клеммники в торцах устройства

Функционал

1 port - RS485 master
1 port - RS485 slave
2 DI ports- счётный

Протокол

Modbus RTU

Язык программирования

Arduino совместимый

Порт программирования

USB

Применение

Может использоваться в составе небольшой автоматики в совокупности с другими PLC.
Способен самостоятельно опрашивать дополнительные устройства, а также выполнять не сложную логику.
Два входных порта могут использоваться для учёта импульсов различных счётчиков, например, водомеров. Количество импульсов преобразовывается в количественный объём, который может в последствии быть передан на головной PLC и/или на АРМ оператора (панель оператора).
На «RS485 master» можно подключить, например, датчик температуры и влажности; При превышении уставки может быть включена вытяжка на встроенный порт DO через дополнительное реле.
К данному устройству на шину мастера так же могут быть подключены такие устройства как: Модуль дискретных входов, модуль дискретных выходов, модуль аналоговых входов и т.п.

Варианты дополнительных модулей, подключаемых к устройству по интерфейсу RS485
Modbus RTU

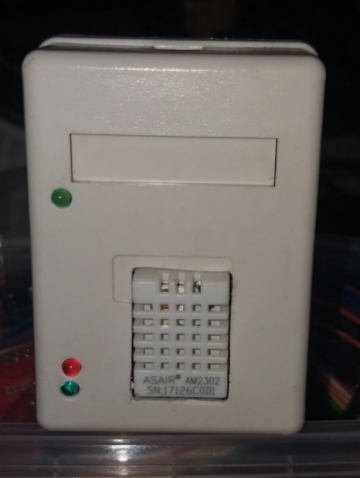

Модуль 1

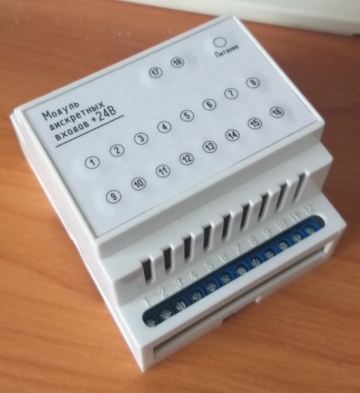

Модуль дискретных входов



Модуль 1

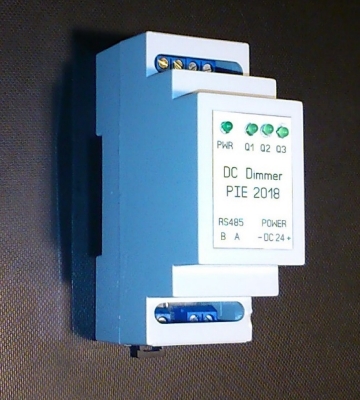

                       DC-диммер на 3 канала



Модуль 1
Датчик температуры и влажности



Модуль 1

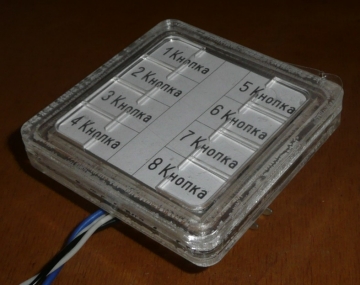

  Умный выключатель



Модуль 1

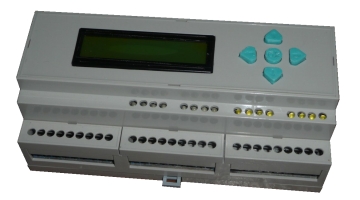

Головной PLC: МЕГА2560:8-DI; 8-DO;8-AI;1-RS232;2-RS485;ProgramSound(mp3);I2C;MPI.

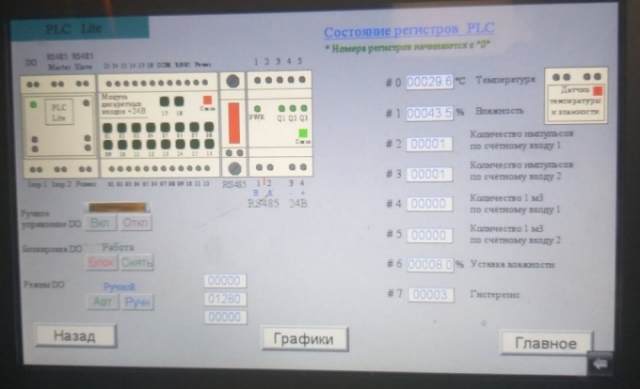

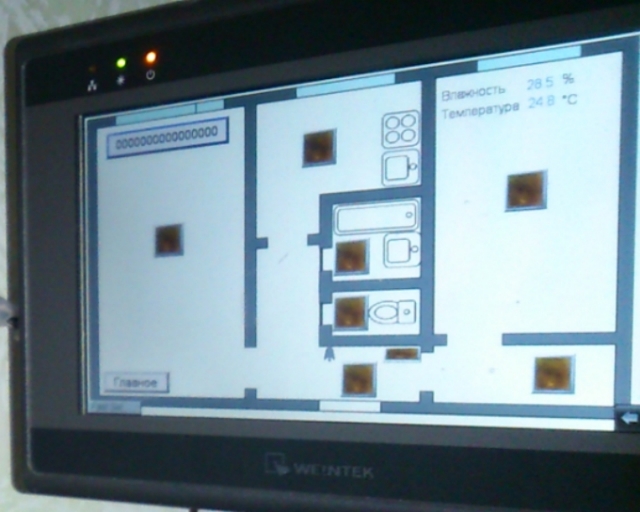

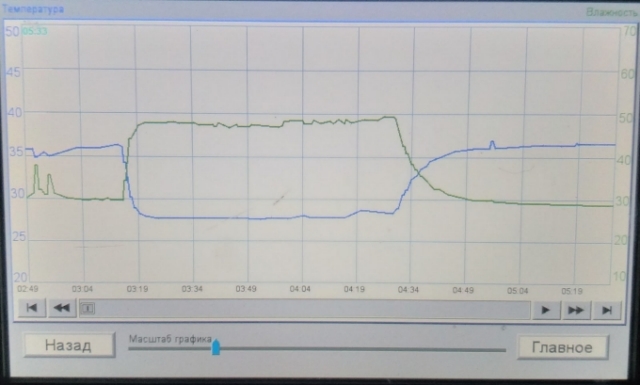

    Пример работы HMI








  Чертеж печатной платы, схема и прошивка ЗДЕСЬ





Автор: Игорь Ефременко
