ИНДУКЦИОННЫЙ КОТЕЛ, ИНДУКЦИОННЫЙ ОБОГРЕВАТЕЛЬ, ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ

    На результаты этой статьи потратилось почти год, ну и денег ушло не мало, поэтому просьба перед тем как делать выводы от первых строк дочитать до конца - очень многие вещи станут понятны.
    Все началось с того, что назрела тема замены отопления дома. Газ это конечно хорошо, но котел у нас довольно старый и менять его не хочется - он с плавной регулировкой поддрежания температуры, а современные - дискретные, т.е. у них нет горения в половину или в 1/4 четверть от максимума, а чем о плавнее регулировка, тем экономней любой обогреватель. Да, экономия не большая, но даже 200-300 рублей экономии я могу потратить уже по своему усмотрению, а не оплачивая газ.
    Ну как положено все началось с поисковика. Вбиваю поисковый запрос "Индукционный котел" и начал изучать найденные страницы... И пришлось серьезно задуматься...

Сильно задумался

    Прежде всего смущал бред, которым пестрели страницы с описанием индукционного котла, принципа индукционного нагрева и убожеством схем управления. Можете проверить сами набрав в поисковике ИНДУКЦИОННЫЙ КОТЕЛ СВОИМИ РУКАМИ или ИНДУКЦИОННЫЙ КОТЕЛ ЧЕРТЕЖИ. Почти на всех страницах ссылки на видео, где мужик в ванной комнате сует за теплообменник индукционную печку и счастливо вещает о том, что все готово, подло умалчивая о том, что в печках предусмотрено автовыключение и перезапуск печки он делает каждые 2-3 часа.
    На одной из страниц пропагадирующих индукционные котлы была изложена откровенная паранойя, не удержусь и процитирую:
    ТЭН нагревается от того, что через его проводник с повышенным сопротивлением протекает ток, поэтому в любом случае он нагревается до заданных 600 — 750* С и теплоноситель на его поверхности всегда кипит. Из-за этого ТЭН быстро обрастает накипью. От этого теплоотдача уменьшается, и ТЭН в конце концов перегорает.
В индукционном котле можно использовать разные теплоносители, даже нефтепродукты, если их не перегревать свыше 70* С.

ЧЁЁЁ??!!! 600-750 градусов?! Ладно, берем масленный обогреватель, выкидываем термостат и греем до максимума, преддварительно помолясь, чтобы его не разорвало. Разумеется, что лучше один раз увидеть, чем сто раз услышать. Итак СМОТРИМ
    Итак, температура спирали 421 градус при температуре радиатора 168 градусов и это с учетом того, что внутри масло, а его теплопроводность хуже воды в 5 раз. Откуда интересно тога берется 600-750 градусов? Так, на всякий случай, температура прлавления алюминия 660 градусов, меди 1100. Впрочем я знаю откуда - у некоторых нихромовых сплавом максимальная рабочая температура 750°С, но вот будет ли она достигнута есть великие сомнения.

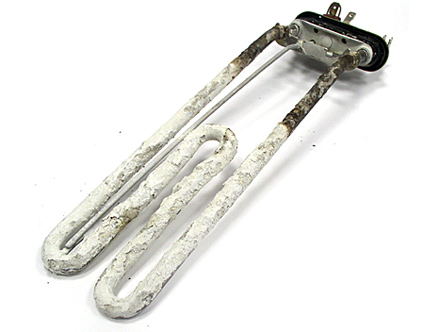

    ТЭН обрастает накипью? Да еще и фотку притулили? Мда...

Тэн с накипью

    Охо-хоюшки хо-хо... Для тех кто не в курсе - это тэн от стиральной машинки и в свое время я их менял довольно часто, потому как работал в ремонтной мастерской. Итак, это страшное слово НАКИПЬ:
   Накипь – это твердые кальциевые отложения, которые плохо растворяются и образуются в результате образования пара или нагрева воды. Кроме известкового налета, при разогреве воды еще образуется углекислый газ. Но его количество имеет значение, только в промышленных масштабах работы с жесткой водой. Так в котельных, при очистке от накипи котлов нужно обязательно проветривать помещения, но и при кипячении воды также нужно обеспечить в помещении хорошую вентиляцию.
    Образование накипи в процессе разогрева воды происходит всегда, если вода жесткая. Только вот накипь может быть разной, т.к. жесткость воды может быть не обязательно карбонатной. Понятно, что причина образования накипи карбонатной являются соли кальция и магния. В случае, если образование накипи происходит за счет силиката кальция, то накипь получается сульфатной. Кремнекислые соединения таких веществ, как железо, алюминий или кальций приводят к образованию накипи силикатной. Так, что образование накипи после работы с жесткой водой не означает, что выпала именно карбонатная накипь. Хотя следует уточнить, что карбонатная накипь самая распространенная.

    Ха! Из этого не трудно сделать вывод, что накипь поставляется лишь с новой порцией воды, а воду в системе меняют крайне редко и этот самый слой накипи образуется лишь раз и по немногу утолщается с каждой новой порцией воды, а доливают воду в систему тоже не часто. Следовательно до состояния показанного на фото тэн котла дойдет примерно через 20 лет после того как сгниют алюминиевые радиаторы, поскольку накипь оседает не только на теле тэна, но и на тела самого котла, меньше, но все равно оседает.
    И кстати сказать избавится от накипи в отоплении вполне возможно - 100 грамм антинакипиа в системе полностью ликвидируют эту проблему - проверено эксплуатацией электрокотла в течении трех отопительных сезонов.
    Но возвращаемся к рекламе индукционных котлов:

    В ТЭН- котлах можно использовать теплоносителем только воду и к тому же лучше всего дистиллированную.
    В  обслуживании ТЭН- котлы менее практичные, чем индукционные, потому что переходной контакт между проводником электроснабжения и проводником самого ТЭН- а постоянно перегретый, из-за этого окисляется и ослабляется. Необходимо постоянно следить за тем, чтобы проводник электроснабжения не отгорел в противном случае при отгорании — может быть повреждено резьбовое соединение ТЭН- а и такой рабочий нагревательный элемент приходится менять. этой проблемы в индукционных котлах не существует, потому что связь его нагревательного элемента с электроснабжением осуществляется через электромагнитное поле переменного тока.
    Ну да, конечно, конечно. А катушка индуктора к розетке по беспроводной технологии присоединяется? КРУТО! Чаще всего отгорание происходит в точках соединения при больших нагрузках и не прерывной круглосуточной работе, так что как то не убедительно звучат перегретые контакты... Ладно, чё там дальше?
    Индукционные котлы можно ставить в любом, даже не в обособленном месте. Они пожаробезопасны и работают бесшумно.

Ага!!! А тэн скате внутри котла постоянно стукаясь о стенки своей башкой и от этого в помещении вообще находится не возможно?
    Индукционные котлы обеспечивают электрическую безопасность человека гораздо высшую, чем ТЭН- котлы, потому что сам ТЭН может перегорать двояко: а) с разгерметизацией корпуса; в этом случае разогретый нихром от попадания на него воды рассыпается — опасности попадания человека под напряжение нет; б) без разгерметизации корпуса; в этом случае разогретый нихром может прилипнуть к корпусу ТЭН- а. Нагревательный элемент продолжает работать, и через воду металлический корпус котла оказывается под напряжением.

Вполне логичный аргумент, если котел монтировать с нарушениями правил безопасности - любой силовой прибор должен быть заземлен. А дурака и батарейкой убить может, ну если с рогатки и в голову.
    Индукционную катушку индукционного котла при мощностях 3 КВт и больше на 50 Гц маленькой и компактной сделать пока что не удается. Поэтому ТЭН- котел имеет намного меньшие габариты при той же мощности, чем индукционный котел.

    Дак и не удасться ни когда - частота низкая, всего то 50 Гц, а нужна определенная индуктивность, да еще проводом, чтобы сам не грелся при прохождении через него этих самых 3 кВт. Так что индукционный котел всегда будет большиим.

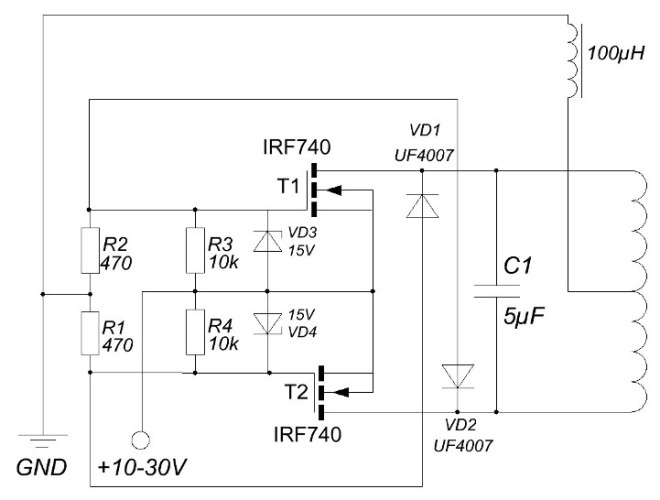

   Ну а принципиальные схемы индукционных котлов это вообще нечто. На одном из сайтов предлагалось использовать вот такую схему для индукционного котла:

Предлагаемый вариант электроники для индукционного котла

   Реально довольно долго улыбался - при питании 10...30 вольт они собираются разогревать котел? Да блок питания для этой пукалки будет вырабатывать тепла больше, чем эта игрушка для детей среднего школьного возраста.

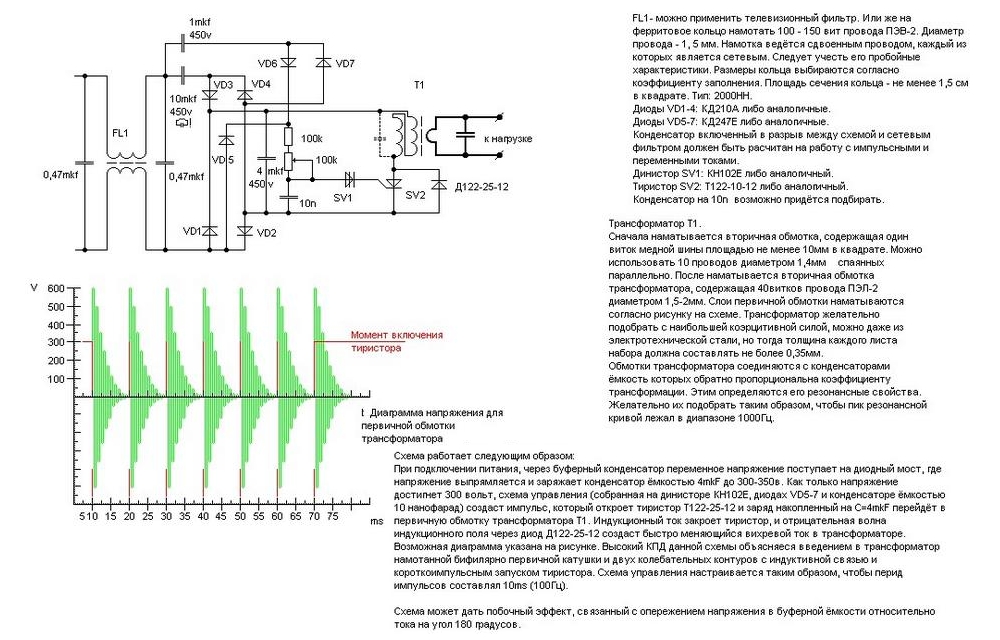

   Не скрою попался и один довольно любопытный вариант схемы на тиристоре, но работа на звуоквых частотах не привлекла моего внимания.



Силовая часть схемы индукционного котла

    Одна из рекламных речевок буквально расмешила:
    Экономия на потреблении электричества
    Потребление 2,5 кВт вместо 4–5 — прекрасный результат. Но его оказалось недостаточно для амбициозных и бережливых домашних мастеров. Но где взять дешёвую электроэнергию для плиты? Оказывается, ответ известен давно.
    Этот прибор называется инвертор, и он преобразовывает постоянный ток в переменный. С его помощью можно свести потребление тока для отопления практически к нулю.
    Для уменьшения расхода энергии нам понадобится следующее:
    Два аккумулятора не менее 190 А•час (лучше 250 А•час). Инвертор на 4 кВт.
    Зарядное устройство для аккумуляторов (24 В).
    Трубы магистрали должны быть выполнены из немагнитного материала (пластик, алюминий, медь).
    Аккумуляторы подключаем параллельно и ставим на постоянную «зарядку». Процесс, который происходит в электроцепи:
    В аккумуляторах образуется постоянный ток, который подаётся на инвертор.
    Инвертор преобразует постоянный ток в переменный 220 В.
    Ток с инвертора подаётся на индукционную печь, которая работает в обычном режиме (расход).
    Зарядное устройство постоянно подзаряжает аккумуляторы.

    Честно, это цитата из интернета и на кого она расчитана я даже не представляю.

    В общем реклама индукционного котла разочаровала, но все равно смущение осталось - производители на перебой утверждали, что индукционный котел имеет гораздо большую производительность по сравнению с тэновым. Вот на этот крючок я и попался - производительность котла это по сути довольно не плохая экономия по свету.
    Делать сразу индукционный котел решительности не хватило, поэтому решил попробовать для начала собрать индукционную батарею отопления. Первое, что просилось само в руки - индукционная печка, но на тему ее покупки договоренности с жабой не образовалось, поэтому найдя в интернете схему индукционной плиты из нее была вычленена силовая часть, которая и была собрана.

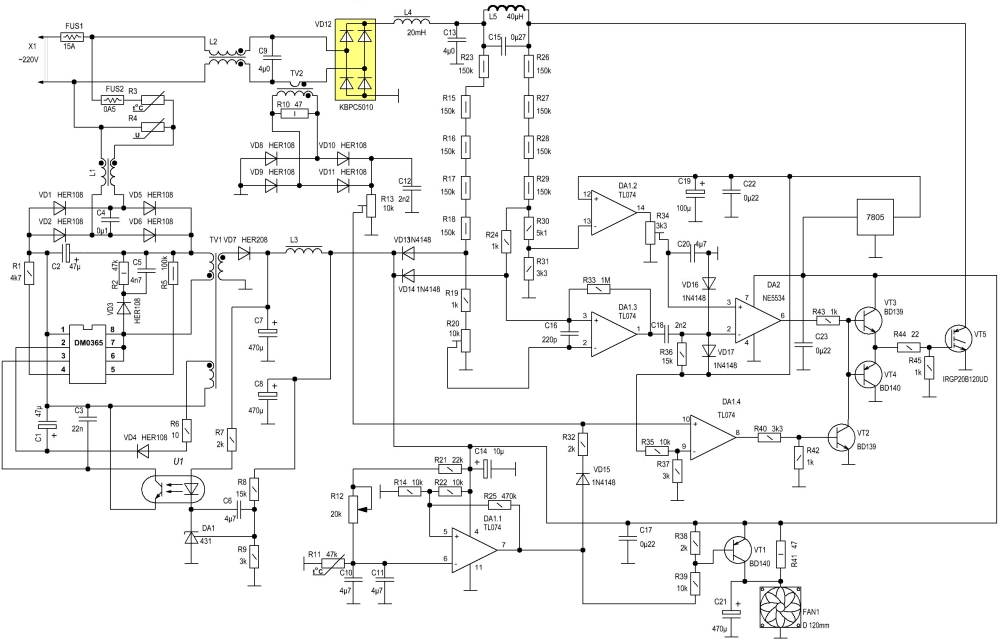

Силовая часть схемы индукционной печки
        Схема оказалась довольно капризной, не после смерти нескольких IGBT транзисторов я решил, что подобные опыты могут и без штанов оставить, благо брал транзисторы с разборки, поэтому горем не сильно убивался. Покупал ТУТ.
    У этого же продавца сразу заказал IRFPS37N50, будто чуял че то не хорошее. Да и доставка в этом варианте обошлась сравнительно не дорого - два заказа, а оплата доставки одна.
    В общем наигравшись в доволь с однотактником я пришел к выводу, что штука то хорошая, но малейшая ошибка при регулировке убивает силовые транзисторы. Поэтому решил пойти другим путем - попробовать собрать двухтактную схему индукционного обогревателя, благо мощные полевики уже были на руках. Не много поразмышляв я решил использовать полумостовой драйвер IR2153, а чтобы он не убился тяжелыми затворами умощнил его эмиттерными повторителями на 1,5 А. В результате получилась следующая схема:

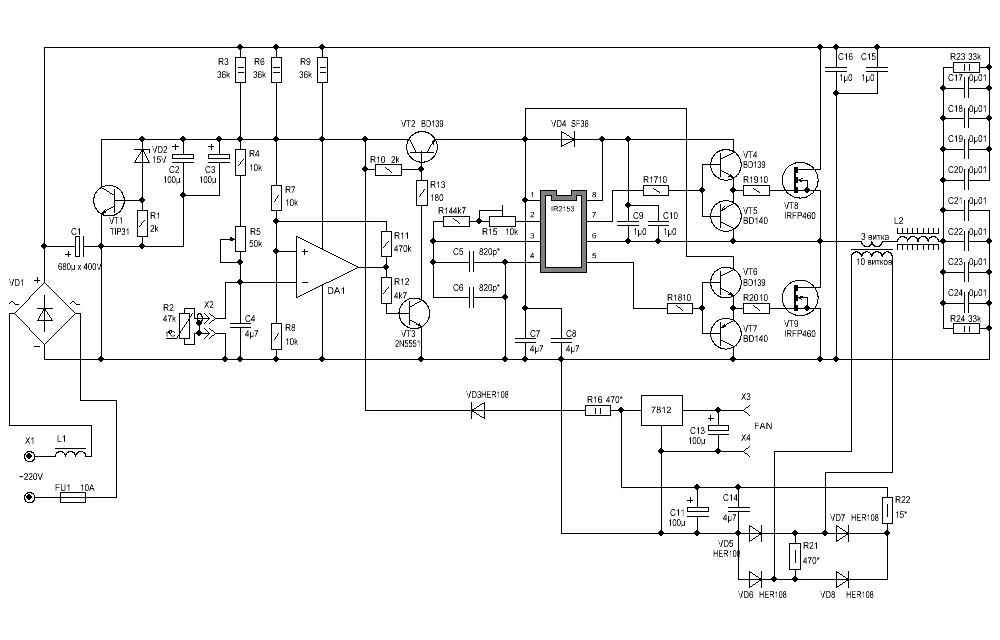

Двухтактный индукционный нагреватель


ПРИНЦИПИАЛЬНАЯ СХЕМА И ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ

    Идея была довольно проста - пленочные конденсаторы большие токи держат не очень хорошо, поэтому их использовать несколько штук, а если их будет несколько штук, то можно будет подобрать емкость таким образом, чтобы получившийся LC контур загнать в резонанс и получить максимальные магнитные поля.

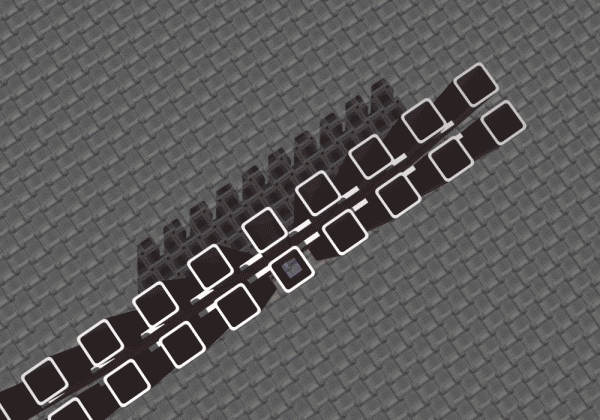

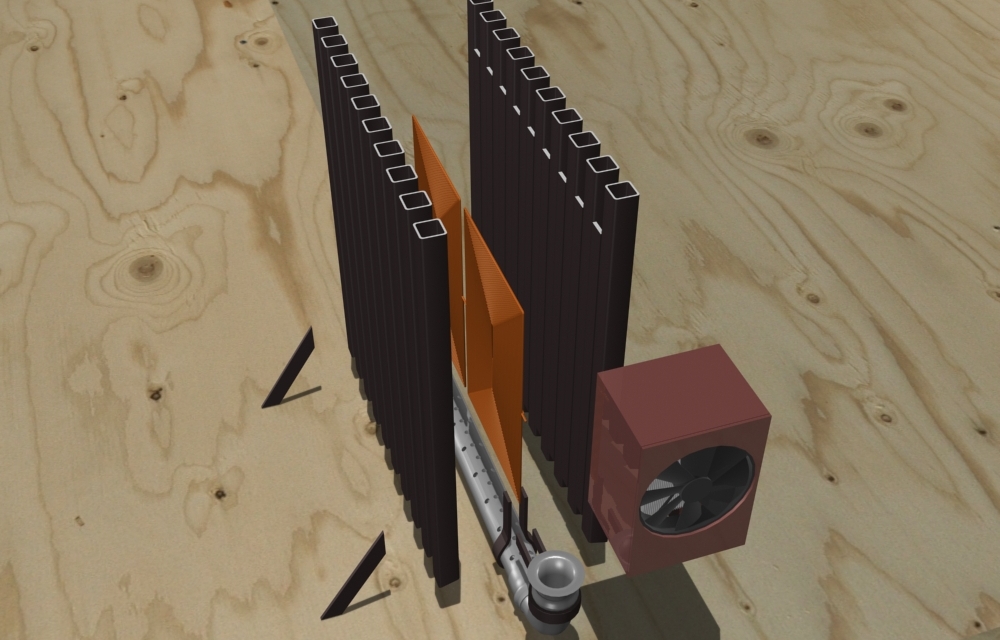

    В качестве теплообменника было решено использовать квадратную трубу - площадь теплообмена и снаружи и изнутри, а это естественно только на руку.

Нагрев воздуха в квадратной трубе

    Были подозрения, что электроника будет сильно греться, поскольку на однотактном варианте приходилось использовать обдув радиатора. Ну а чтобы поток воздуха за зря не гонялся было решено использовать его в качестве и конвекционного потока - через трубу направить внутрь квадратной трубы теплообменника, тем самым увеличив производительность конструкции.



Двухтактный индукционный нагреватель

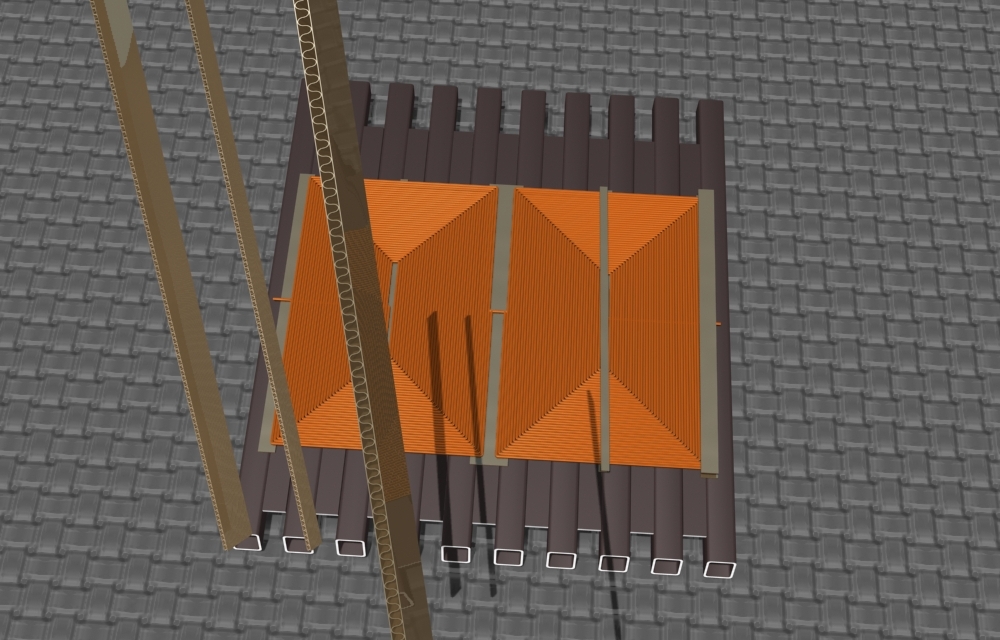

    Расположение катушек между регистрами теплообмена полностью их экранирует, что не позволяет высокочастотному электромагнитному излучению вырваться нагружу, ведь это не только вредно, но еще и снижает КПД данного девайса. Ну а чтобы в случае повреждения изоляции самого провода катушки не коснулись теплообменника был использован гофрированный картон пропитанный эпоксидным клеем. Можно было использовать и стеклоткань, но такого большого куска под руками не оказалось.
   Закрепить катушки можно и на герметик, в принципе главное, чтобы они довольно крепко держались даже при падении обогревателя. Хотя конечно уронить такую штуку, если только во время транспортировки - тяжелая игрушка получилась, но ее не на себе носить, поэтому о весе вообще размышлений не было. На концы катушек были одеты высокотемпературные кембрики - не термоусадка, с стеклоткань, она значительно дороже термоусадки и выглядить как материал.



Двухтактный индукционный нагреватель
    Разумеется, что круглые катушки имеют бОльшую добротность, но мне было необходимо расположить катушку таким образом, чтобы она производила нагрев ВСЕЙ площади теплообменника. Именно поэтому были изготовлены две прямоугольные катушки. Две, потому что имелаьс возможность их либо последовательного, либо параллельного включения, а это расширяло вероятность попадания в резонанс - какая индуктивность получится в финале я представления не имел.

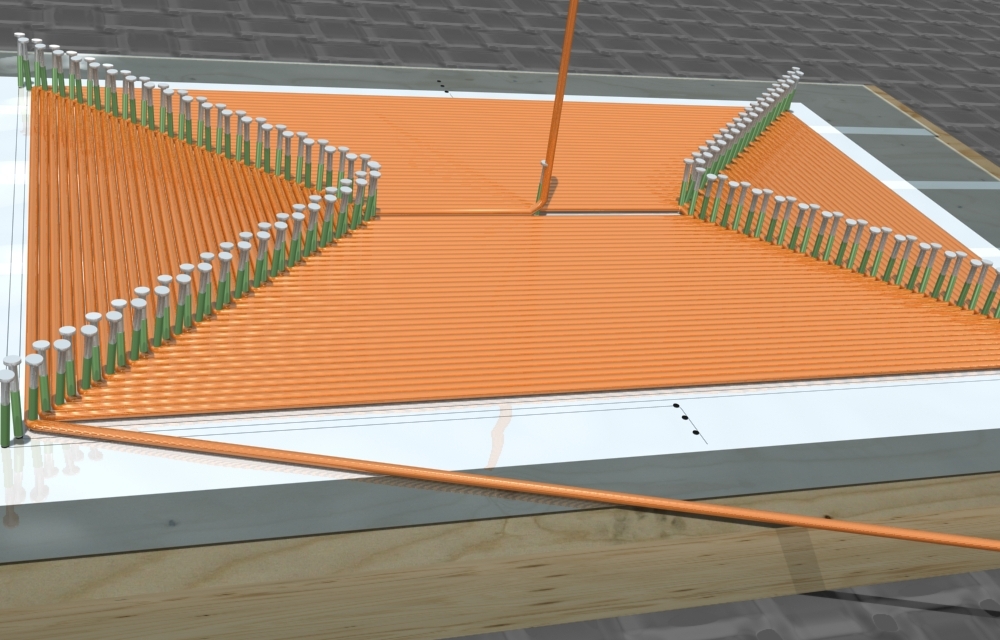

    Был сделан чертеж, распечатан на бумаге, приклеен скотчем к листу ДСП, по углам были просверлены отверстия, в котрые были вставлены гвоздики. На гвоздики предварительно одеты кусочки термоусадочной трубки и на этом шаблоне были намотаны катушки. После намотки катушки были пролиты эпоксидынм клеем и прогреты феном для лучшей пропитки жгутов из многожильного провода, которым и были намотаны катушки. Использовался провод диаметром 0,35 мм, в жгуте было 28 жил. Делал позже еще катушки и промызывал их герметиком - уж больно они какие жидкие получились, хотя деражались довольно не плохо.



Изготовление индуктора


    Дальше все это было собрано в один аппарат и отрегулировано. Как выяснилось в отличии от однотактного варианта силовые транзисторы при том же радиаторе в обдуве не нуждались, однако вентилятор все таки был оставлен - с ним гораздо лучше идет теплообмен. Однако обороты были снижены до минимальной слышимости - так и ресур у него будет больше, меньше пыли нагонит внутрь, да и гудением не будет раздражать.
    После сборки естественно нужно было сравнить что собственно выгодней - масленик или индукционник. Было проведена целая куча замеров, но каждый раз индукционник по отношению к масленику оказывался в выигрыше, что довоольно сильно бесило зрителей с Ютуба. Да, конечно некоторые замеры были не совсем корректны, но последняя серия практически критик не вызвала, хотя мнения о том, что я не учился в школе и закон сохранения не знаю все равно мелькали. Да я собственно и не покушался на этот закон - речь идет о производительности и не более того.
    В общем последние замеры были сведены в таблицу по результатам которой уже сами делайте выводы, что выгодней.
НАГРЕВ НЕ БОЛЬШОГО ПОМЕЩЕНИЯ ДО ТЕМПЕРАТУРЫ 40°С
Израснодовано кВт
Средняя скорость ветра
Средняя температура на улице
Масленный обогреватель
7 кВт
7,2 м/с
17,7°С
Индукционный обогреватель
5,5 кВт
7,9 м/с
16,3°С
ПОДЕРЖАНИЕ ТЕМПЕРАТУРЫ В ТОМ ЖЕ ПОМЕЩЕНИИ В ТЕЧЕНИИ СУТОК
МОЩНОСТЬ У ВСЕХ ПРИМЕРНО ОДИНАКОВАЯ
Индукционный
13,3 кВт
13,3 м/с
15,1°С
Масленный
16,5 кВт
4,5 м/с
15,0°С
Конвекционный
13 кВт
2,7 м/с
16,5°С
Два масленика
14,8 кВт
3,7 м/с
17,8°С

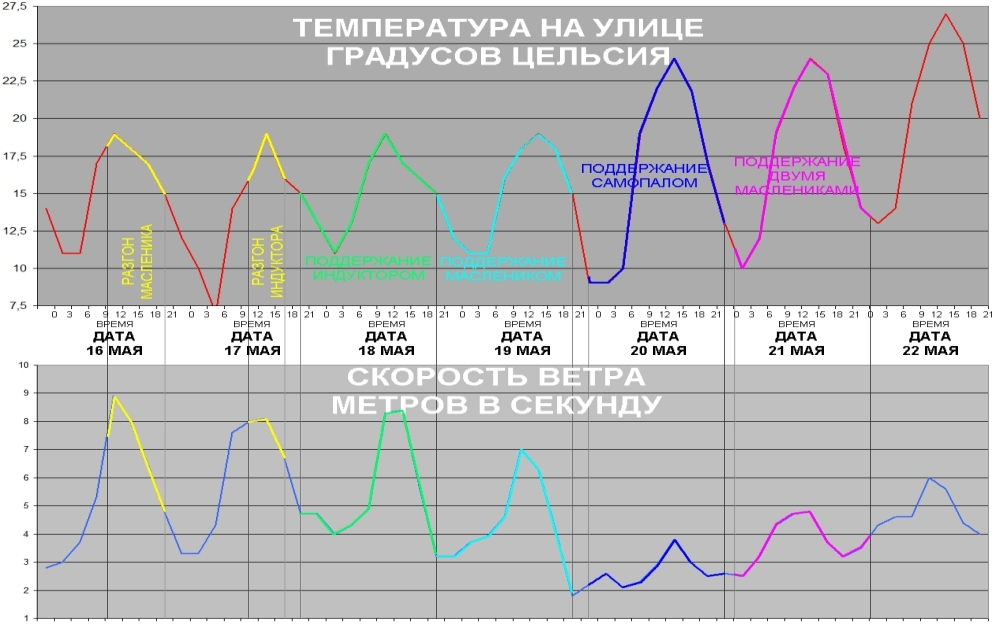

БОЛЕЕ ПОДРОБНО О ПОГОДЕ
ДАННЫЕ С САЙТА СИНОПТИК



Изготовление индуктора

    Совсем подробно о том, что и как делалось показано в видео. Показано ОЧЕНЬ подробно поэтому это больше полутора часов времени, так что запаситесь попкорном.



    Тут же начали появляться вопросы типа "А не могли бы Вы собрать мне плату управления?" Да мог бы конечно, но вот только есть два ньюнаса:
    Это дорого, потому что приходится делать платы вручную, ПОЛНОСТЬЮ вручную, поскольку очереди на сией девайс я не вижу и заказывать платы на заводе с минимальной партией 10 штук мне нет необходимости. А изготовление платы это и утюжка и ручное сверление, и лужение, т.е. довольно много времени, которое я не могу просто взять и подарить - срок жизни знаете ли ограничен и тратить ее на что то, что мне не интересно и не взяв за это деньги просто глупо.
    Вероятность довести до ума сию конструкцию у не подготовленного паяльщика не очень велика, поскольку кроме платы требуется еще и индуктор, а это катушки количество витков в которых напрямую зависит от способа их соединения, толщины стали и расстояния между катушкой и сталью.
    В общем я решил избавить себя от пустой болтовни на эту тему и снял видео с рекомендациями об изготовлении индукторов и если у кого то появляется желание приобрести плату я просто отправляю смотреть его это видео с вопросм "А сможете проделать так же?". Ряды покупателей таят как снег во время дождя...



    Результат соревнований индукционного оборгевателя и масленного конечно же впечатлил и идея сборки индукционного котла засела ОЧЕНЬ плотно в голове. Первое, что нужно было решить - какой индутор собрать. Разумеется, что в отличии отечественных индукционных котлов я собирался делать его не на 50 Гц. А для этого уже нужны были более серьезные конденсаторы - уж больно много в интернете фоток разорвавшихся пленочников. Поэтому и были заказны конденсаторы для индукционных плит - уж они то точно выдержат и ток и напряжение. Для подавления импульсных помех по питанию были заказаны конденсаторы и создания резонанса были приобретены конденсаторы серии MKP, которые используются в индукционных плитах. По питанию я брал на 5 мкФ и 3 мкФ, для индуктора на 0,27 мкФ. Там, где покупал я уже вывеска, что товар не доступен, поэтому выбирайте сами КОНДЕНСАТОРЫ MKP.
    Еще одним фактором для создание индукционного котла послужило их серийное производство, правда не наше, а более компактоное и высокочастное - Китайские индукционные котлы мощностью 6 кВт и 10 кВт. Правда было понятно из фоток, что Китайцы уперлись в максимальную мощность 3 кВт с одной секции нагревателя, поскольку использовали однотактыне преобразователи - это видно из наличия двух и трех одинаковых плат управления с принудительной вентиляцией. Используя двухтактный мостовой инвертор я расчитывал получить 4-5 кВт с одной секции, а учитывая то, что силовая часть может обслуживать 2 секции индуктора, то проблем с мощность вообще не намечалось.
    Почему ограничена мощность индукционного котла? Все довольно банально - для получения резонанса необходима определенная индуктивность. Если резонанс будет на звуковых частотах, то и управление и сам индуктор станет слышно, а это будет ОЧЕНЬ сильно утомлять, мягко говоря. Если уходить на более высокие частоты, то мы будем вынуждены уменьшать количество витков, а сила магнитного поля, необходимого для возникновения токов Фуко, т.е. вихревых токов, кторые и греют сталь, будет уменьшаться. Ведь сила магнитного поля прямо пропорциональна количеству витков и протекающему через них току. Мотать повышающий трансформатор для получения большего напржяжения не улбынулось по двум причинам:
    Габариты и стоимость феррита
    Проблемность изоляции индуктора, и силовой части управления

    Да, да, изоляция тут тоже имеет не последнее значение - при резонансе и мостовом инверторе к катушке индуктора прилагает порядка 800 вольт. Если удвоить частоту, то придется уменьшать количество витков тоже в 2 раза, а для получения той же мощности придется увеличивать в 2 раза прилагаемое напряжение, а это уже 1600 вольт. Не, я не рискнул затевать такое, да и Вам не советую - уж слишком становтся опасной эта штука.
    Первый вариант схемы управления дал понять, что кроме повышенной аккуратности нужно схему немного изменить, что и было сделано. Однако кое что на первом варианте я упел проверить:

    Вообще не впечатлило... Однако немного поразмышляв я пришел к выводу, что с проверкой я сильно поторопился - магнитное поле вокруг катушки индуктора не было замкнуто, а это приводило к потерям - стальной лист, который находился рядом с котлом ощутимо нагрелся во время проведения опыта.
    Ну а поскольку управление индукционным котлом я все таки ушатал, то решено было собрать не убиваемый стенд для проверки индукторов, ну и собственно новое, более продуманное управление для индукционного котла.

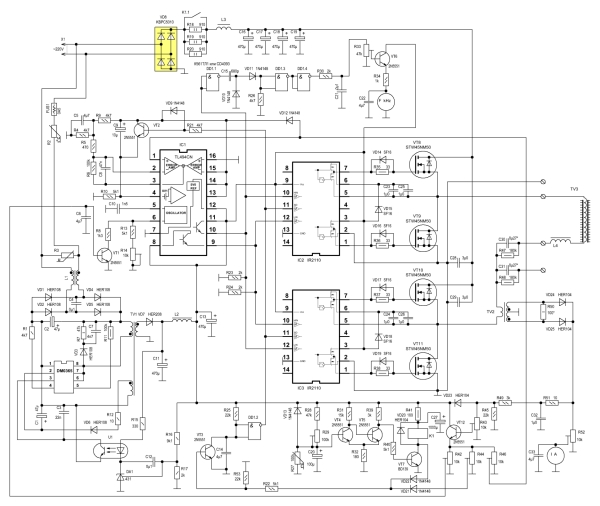

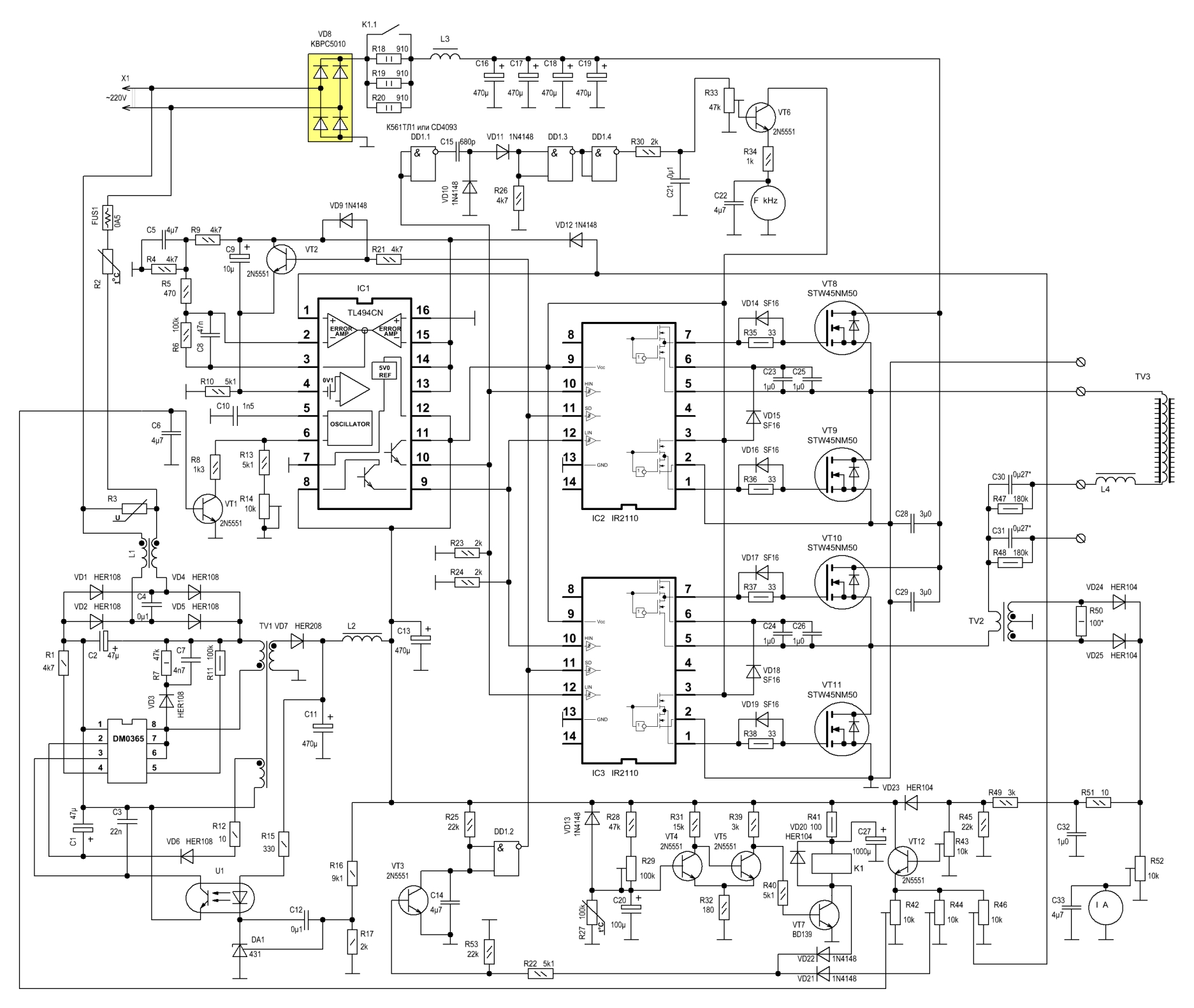

    Посидев вечерок в итоге получилась вот такая схема проверочного стенда. В принципе из не традиционного здесь только первая ступень ограничения тока - действующее значение формируется не длительностью импульсов, как это обычно принято в контроллере TL494, а изменением частоты преобразования. Такое решение обусловлено прежде всего тем, что отпадает потребность бороться с импульсами самоиндукции, которые и вызывают нагрев силовых транзисторов, а посколько нагрузка имеет реактивное сопротивление, увеличивающееся от используемой частоты, то сомнений в работоспособности данного схемотехничекого решения не было. Кроме этого в схему был введен аналоговый частотомер, позволяющий орентироваться в используемых частотах. Разумеется, что шкала частотомера была проградуирована по показаниям реального частотомера.

Принципиальная схема стенда
УВЕЛИЧИТЬ СХЕМУ

ПРИНЦИПИАЛЬНАЯ СХЕМА И ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ СТЕНДА

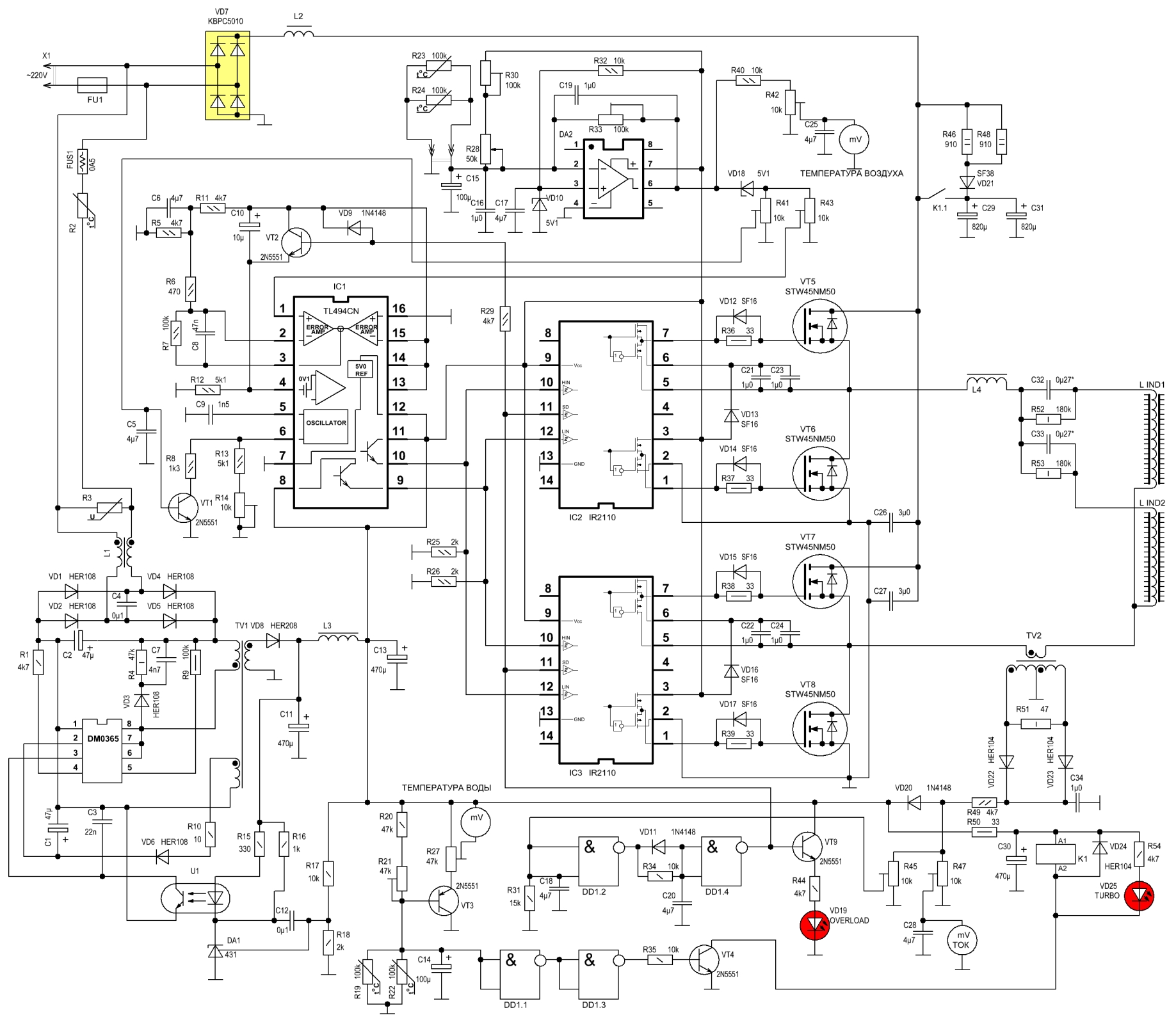

    Управление котлом тоже притерпело некоторые изменения и финальная принципиальная схема приобрела следующий вид:

Принципиальная схема силовой части индукционного котла
УВЕЛИЧИТЬ СХЕМУ

ПРИНЦИПИАЛЬНАЯ СХЕМА И ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ УПРАВЛЕНИЯ КОТЛОМ

    Схемы имеют общий принцип управления протекающим через нагрузку током - регулировка частоты. В стенде частота зависит от протекающего через нагрузку тока, для котла же эта зависимость формируется терморегулятором. Причем регулировка имеет две ступени - первое уменьшение потребления происходит при достижении температуры теплоносителя определенной величины и производится ступенчато. Вторая ступень регулировки плавная и изменяет подаваемую на индуктор котла мощность в зависимости от температуры отапливаемого помещения. Таким образом инерционность нагревателя полностью отсутствует.
    После неудачного испытания первой версии индукционного котла было опробована экранировка катушек ферритовыми стержнями - прирост производительности был ярко выраженным. Это конечно окрыляло, но не сильно - проект становился слишком дорогостоящим - феррита требовалось много,а он дешевизной не отличается.
    Решение проблемы пришло в два этапа. Сначало было решено использовать тороидальный теплообменник с лабиринтом внутри, но немного поразмышляв появился набросок тороидального индукционного котла без лабиринта и с другим расположением входной и выходной труб.
    Первое включение показало, что витков на котле намотано слишком мало и пришлось катушку уплотнять и доматывать.
    До сборки платы управления индукционным котлом оставалась по сути неделя, но руки чесались - котел то уже был готов и готовность проверочного стенда тоже не давала покоя.
    Была собрана и опробована модель отопления с несколькими вариантами электрических котлов, но финальный опыт был сорван - диаметр труб оказался слишком мал и вода в котле с тэном просто закипела:

    Модель отопления была переделана - добавлен циркуляционный насос, который исключит закипание воды, а объем воды в модели возрос с полутора ведер до шести с половиной, что позволило значительно увеличить по времени протекание эксперимента. Итак, час ИКС, ну или момент исстины настал:

    Скажу честно - расстроился. Ни какого волшебного прироста производительности не произошло. Понятно, что при самоциркуляции вероятность прироста скорей всего была бы - при медленном движении воды на поверхности тэна образовываются пузырьки, которые уносяться сами в расширительный бачок, унося и тепло, но при использовании циркуляционного насоса этот эффект сводится на нет - тэн слишком интенсивно омывается водой и газообразование уменьшается в десятки раз.
    Разумеется индукционный котел загонялся и в резонанс, но зависимость протекающего тока линейна - он начинате увеличиваться при повышении частоты и приближении ее к резонансу, а миновав его ток так же линейно уменьшается. Ни каких всплесков протекающего через катушку тока выявлено не было.
    Ну а поскольку модель собрана полноценная, то не попробовать побаловаться с электродным котлом я не удержался:

    Дя этих опытов так же был куплен новый, современный электросчетчик, который после завершения замеров попросту оказался не нужным. Конечно же и в него был засунут мой любопытный нос:

    В общем плату управления котлом собирать до конца я не стал - нет разницы в производительности тепла у индукционного котла и котла на тэнах, следовательно эта плата мне не понадобится. Нет, разбирать ее до конца пока не буду - в наличии есть и TL494 и IR2110, а силовые транзисторы на нее я пока не запаял. Пусть пока поваляется. А вот идеи индукционного нагрева я на вооружение возьму - с подобным комплектом силовых устройств можно не спешно или быстро греть множество стальных вещей для различных целей. Так что был и опыт приобретен и стенд остался для дальнейших опытов.
    Конечно же жалко, что идея с индукционным котлом оказалась не состоятельной, но есть технология изготовления индукционных обогревателей, которые по электронике конечно сложнее заводского конвекционного, но используюя более точное поддержание температуры, или использование непрерывного регулирования, как в котле можно добится приличной экономии.
    Еще раз напоминаю - речь идет не о КПД, а о производительности и не надо мне махать перед носом учебниками по физике и термодинамике - описанные в учебниках опыты поставлены в идеальных условиях, а жилище ни когда не будет в подобных условиях, у него всегда есть теплообмен с окружающей средой. Расчитать математически что и как будет происходить у меня ума не хватило, поэтому я и собрал несколько моделей и проверил все ОПЫТНЫМ путем и видел все собственными глазами. Так что уймите свой сарказм и если есть сомнения, то можете все повторить - все принципиальные схемы, все используемые конструкции описаны достаточно подробно.
