ТЕРМОРЕГУЛЯТОР УНИВЕРСАЛЬНЫЙ, ПРОГРАММИРУЕМЫЙ

    С одной стороны терморегулятор нужен крайне редко, с другой - если он нужен, то уже хоть волком вой - ОН НУЖЕН.
    Заводских и самодельных терморегуляторов привеликое множетсво и если нет возможности купить терморегулятор у себя в городе на помощь всегда приходят интернетмагазины. Для сборки терморегулятора своими руками необходимы определенные навыки, которые есть далеко не у всех.
    Тем, кто обладает некоторым опытом сборки электронных устройств можно собрать например такой ТЕРМОРЕГУЛЯТОР. Обе схемы заточены для использования в качестве терморегулятора для инкубатора, но ни что не мешает произвести корректировку измерительного моста и изменить и диапазон регулируемых температур и точность поддержания.
    Так же имеется небольшой ОБЗОР ТЕРМОРЕГУЛЯТОРОВ, собранный из схем интернета.
    Однако все представленные терморегуляторы имеют один недостаток - они узко специализированные и для использования их в каких либо других устройствах придется терморегулятор переделывать.
    Сравнительно не давно я натолкнулся на одну довольно забавную модель универсального программируемого терморегулятора из Китая. Устройство выполено в виде печатной платы с уже запянными элементами и все, что остается сделать, это упаковать плату терморегулятора в корпус и обеспечить его источником питания. Разумеется, что можно приобрести ТЕРМОРЕГУЛЯТОР В КОРПУСЕ и с блоком питания, однако в этом случае цена увеличнивает в 2-3 раза. В эпоху тотального безденежья я решил не тратить лишние деньги и остановил свой выбор на ТЕРМОРЕГУЛЯТОРЕ W1209.
    Компактная печатная плата с установленным на ней реле, тремя семисегментными индикаторами и тремя кнопками. Конечно имеются разъемы для подключения датчика температуры, питания и нагрузки. Питания платы осуществляется от постоянного напряжения 12 вольт, что дает возможность использовать данный терморегулятор и в автомобиле.
    Терморегулятор может работать как нагрев (контакты реле замкнуты, пока температура не увеличится до установленного значения) и на охлаждение (контакты реле замкнуты, пока температура не опустится до установленного значения). Подобный сервис позволяет использовать данный терморегулятор и для теплых полов, теплиц, погребов, самодельных обогревателей, холодильников и кондиционеров и т.д.
    Кроме программирования установленой температуры и режимов имеется возможность программировать и точность поддержания температуры от 0,1°С до 15°С, что позволяет использовать данную модель и в устройствах, требующих точного слежения за температурой, например аквариумы и инкубаторы.

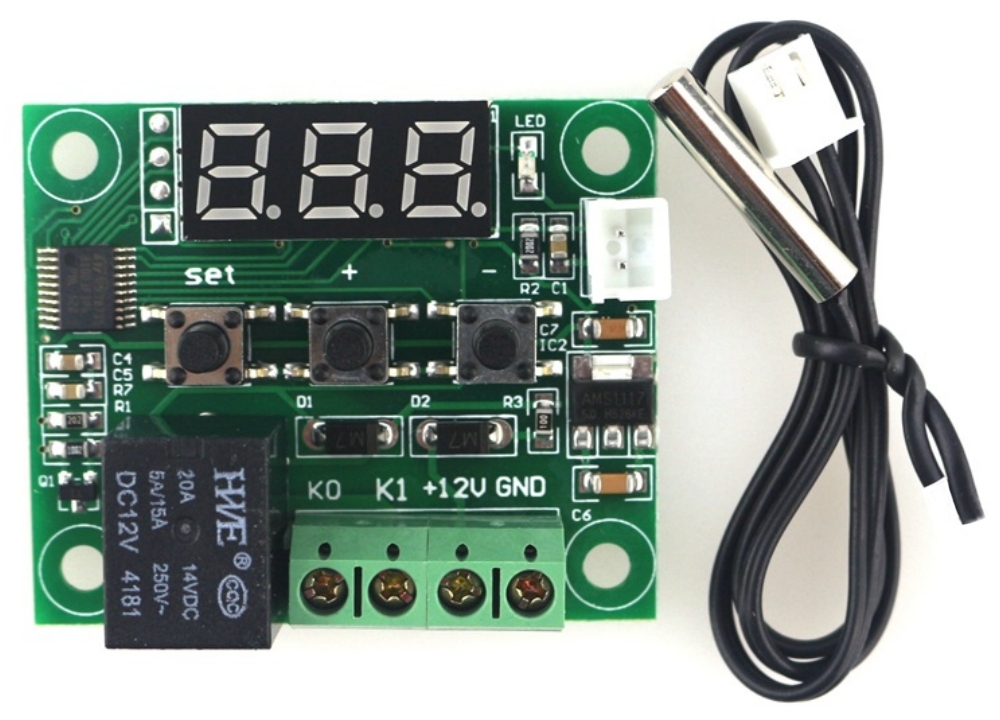

    Внешний вид платы представлен на фото ниже:



Кнопки управления и разъемы подключения
   На плате терморегулятора имеется три кнопки управления режимами работы.
    SET - настройка температуры, при удержании - переход в режим программирования.
    "+" и "-" - установка температуры или изменение программы.
    Перечень возможных вариантов программного обеспечения данного терморегулятора сведен в таблицу:
МЕНЮ ПРОГРАММИРОВАНИЯ ТЕРМОРЕГУЛЯТОРА
КОД ОПИСАНИЕ ПАРАМЕТРА ДИАПАЗОН НАСТРОЙКИ ПО УМОЛЧАНИЮ
P0 Режим работы терморегулятора: охлаждение (Cooling) или нагрев (Heating) C/H C
P1 Гистерезис, °С (точность поддержания температуры) 0,1°С...15°С 2
P2 Верхний предел установки поддреживаемой температуры 110°С 110°С
P3 Нижний предел установки температуры -50°С -50°С
P4 Коррекция температуры -7°С...+7°С 0
P5 Задержка времени включения реле 0...10 минут 0
P6 Верхний предел температуры отключения (защита от перегрева) ??? 0°С...110°С
ON/OFF
OFF

    Первые впечатления от данного терморегулятора весьма положительные, однако вызвало смущение несколько завышеное значение максимальных токов на корпусе реле. Вскрывать корпус я не стал - и так понятно, что под крышкой ни чего комического не будет - данное реле будет долго и хорошо работать с нагрузкой потребляющей не более 3-4 ампер. Однако далеко не всегда этого достаточно - самые популярные обогреватели имеют мощность 1,5 - 2 кВт, а это 8-10 ампер. В качестве альтернативного варианта было выбрано реле фирмы OMRON с действительно расчитаной на 10 А контактной группой.

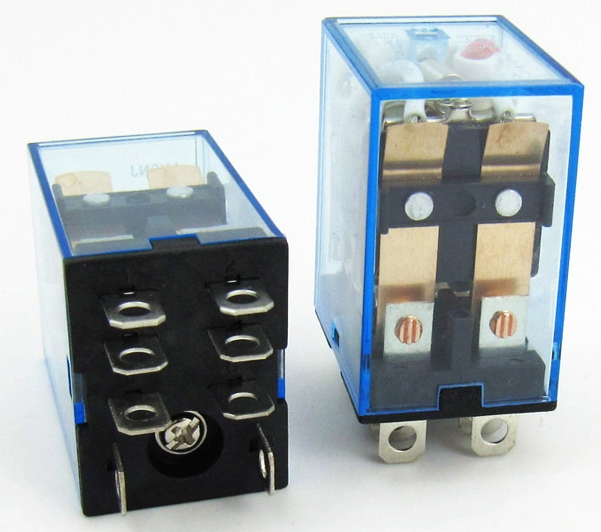

Реле OMRON с обмоткой на 12 вольт и контактами на 10А

    Не трудно увидеть, что размер контактных площадок, да и сами шины контактодержателя легко и долго будут держать ток в 10 А, а это уже значительное увеличение надежности устройства.
    Однако все это хорошо, да вот только без блока питания это всего лишь плата, а не терморегулятор. Первое, что пришло на ум - использовать конденсаторный блок питания, однако введение дополнительного реле значительно увеличило ток потребления. Поэтому было принято решение использовать вместо стабилитрона транзисторный аналог с радиатором:

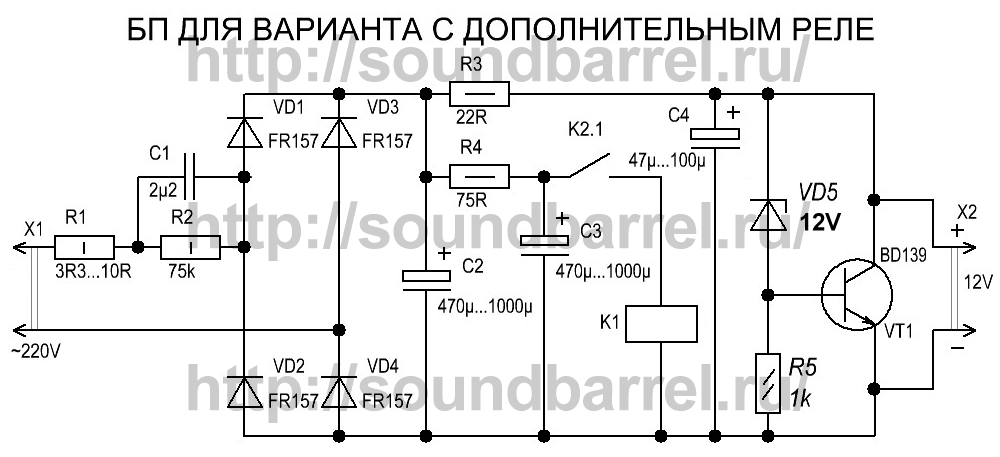

Конденсаторный блок питания

    На схеме K1 - дополнительное реле, а контакты К2.1 - контакты реле, установленного на плате. Транзистор практически любой в корпусе ТО-126 или ТО-220 с небольшим радиатором - при отключенном реле транзистор потихоньку греется. R4 предназначен для снижения потребления при включеннм реле, поскольку у реле напряжение удержания всегда меньше напряжения срабатывания. Конденсаторы С2-С4 на 16 вольт, но лучше поставить на 25. Диоды диодного моста VD1-VD4 практически любые на 0,5-1 А и напряжение не ниже 400 вольт. Конденсатор С1 - пленочный или бумажный на напряжение не ниже 400 вольт.
   Тем же, кому не нужно переключать такие большие токи можно использовать другую схему блока питания. Принцип тот же, что и у предыдущего блока питания, но он расчитан на меньшую нагрузку:

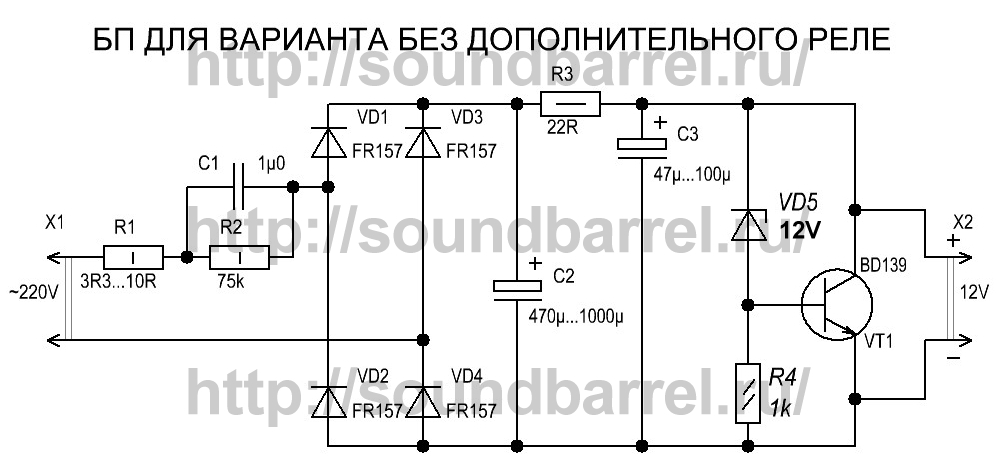

Конденсаторный блок питания

    При сборке подобных блоков питания следует иметь ввиду, что ВСЕ ДЕТАЛИ ТЕРМОРЕГУЛЯТОРА БУДУТ ГАЛЬВАНИЧЕСКИ СВЯЗАНЫ С СЕТЬЮ 220 ВОЛЬТ и необходимо исключить вероятность соприкосновения человека и устройства во время эксплуталации через проводящие материалы, т.е. корпус устройства, кнопки управляние должны быть пластмассовыми, а термодатчик размещен за пластмассовой решеткой.
    Если организовать подобные меры предосторожности нельзя, а использовать дополнительное реле не нужно, то можно воспользоваться самым доступным блоком питания - блок питания для антенных усилителей имеется в продаже практически в любом городе:

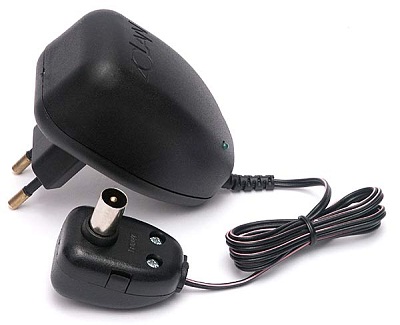

Блок питания для антенного усилителя

    Мощности данного блока питания вполне хватает для нормальной работы терморегулятора и сам блок не перегружается, хотя настоятельно рекомендуется заменить имеющуюся в блоке питания КРЕНку в корпусе ТО-92 на КРЕНку в корпусе ТО-220 и прикрутить маленький радиатор. Это необходимо потому что в сетевом трансформаторе данного блока довольно большой запас по напряжению и при включенном реле терморегулятора на КРЕНке будет выделяться слишком много тепла.
    Распаковка и проверка данного терморегулятора показану тут:
