СБОРКА И НАЛАДКА ИМПУЛЬСНОГО БЛОКА ПИТАНИЯ НА IR2153 IR2155

      Практическую часть статьи рассмотрим на примере схемы №2 первой части сатьи и чтобы не перепрыгивать туда-сюда расположим здесь принципиальную схему данного блока питания:

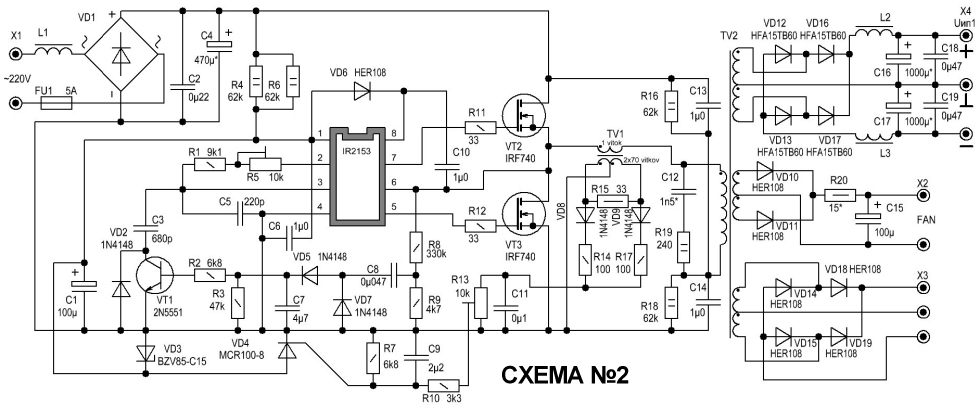

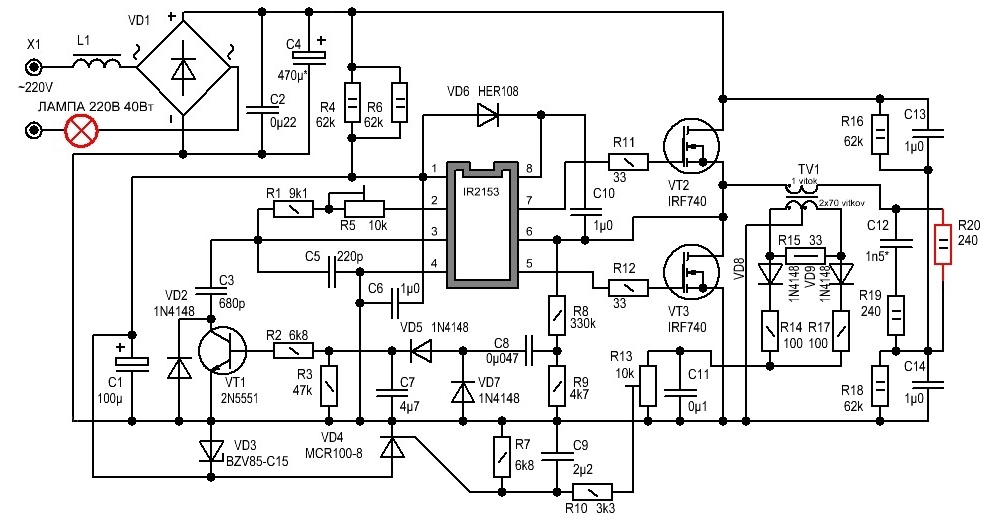

Схема импульсного блока питания

Принципиальная схема импульсного блока питания на микросхеме IR2153 (IR2155)

      Начинать сборку все равно с чего - либо с монтажа элементов на плату, либо с изготовления моточных деталей. Мы начнем с монтажа, поэтому лучше изучить чертеж расположения деталей повнимательней, к тому же некоторые элементы отличаются от предложенных на принципиальной схеме.
      Например номиналы резисторов R16 и R18 отличаются чуть ли не в полтора раза. В данном случае номиналя этих резисторов не принципиальны и могут располоагаться в пределах от 33 кОм до 100 кОм, поскольку служать прежде всего для разрядки конденсатора С4 при снятии напряжения питания. Второстепенную роль, которую они выполняют, это формировании виртуального нуля, т.е. создания половины первичного напряжения, что немного предпочтительней простого соеднинения С13 и С14 с шинами питания.
      Резисторы R14 и R17 - формируют небольшую задержку немного увеличивая время реакции системы защиты. Номиналы этих резисторов могут располагаться от 33 Ом до 180 Ом.

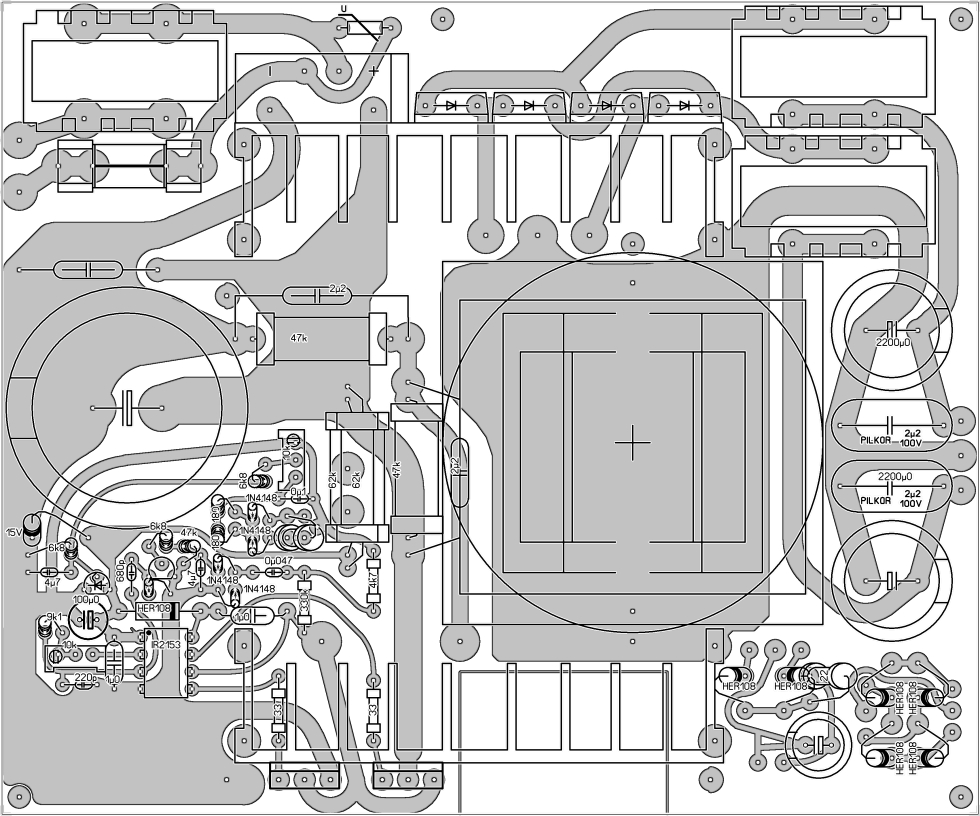

Расположение деталей на плате сетевого преобразователя напряжения

Расположение деталей импульсного блока питания

            С13 и С14 - предназначены для развязки по постоянному напряжению обмотки трансформатора, на схеме 1 мкФ, на плате 2,2 мкФ. При частоте преобразования 60 кГц реактивное сопротивление конденсатора на 1 мкФ будет составлять Хс = 1 / 2пFC = 5,3 Ома, учитывая то, что по "схемному" вариант по переменному напряжению получается паралельное соединение, т.е. получается 2 мкФ, то реактивное сопротивление составит 2,7 Ома. При протекании через это сопротивление тока в 2 А на конднесаторе будет условное "падение" напряжения всего в 2,7 Ома х 2 А = 5,4 В, что составляет 1,8 %. Другими словами выходное напряжение блока питания будет изменяться менее чем на 2 % под нагрузкой и без нее за счет реактивного сопротивление конденсаторов. При использовании конденсаторов на 2,2 мкФ в качестве С13 и С14 реактивное сопротивление составляет 1,2 Ома и под нагрузкой оно изменится на 0,8 %. Учитывая то, что напряжениесети может колебаться до 7% и это считается нормой изменения в 0,8 - 2 % врядли кто заметит, поэтому можно использовать конденсаторы от 1 мкФ до 4,7 мкФ, правда в эту плату габариты емкостей на 4,7 мкФ уже не будут слишком велики.
      Сопротивление R20 может колебаться в гораздо бОльших пределах, поскольку его номинал зависит от потребляемого вентилятором принудительного охлажедения и полученным в конечном итоге выходного напряжения.
      Сомнения в итоговом напряжении не напрасны, поскольку силовой трансформатор высокочастотный и имеет небольшое количество витков, а мотать дробные части витка довольно проблематично. Для примера рассмотрим случай, когда первичная обмотка составляет 17 витков. Прилагаемое к ней напряжение равно 155 В (после выпрямителя на VD1 получается 310 В, следовательно половина напряжение питания и есть 155 В). Воспользуемся пропорцией Uперв / Qперв = Uвтор / Qвтор, где Uперв - напряжение на первичной обмотке, Qперв - количество витков первичной обмотки, Uвтор - напряжение вторичной обмотки, Qвтор - количество витков вторичной обмотки и выясним, какие вторичные напряжения мы можем получить:
      155 / 17 = ? / 5, где "?" - выходное напряжение. Если во вторичной обмотке у нас будет 5 витков, то выходное напряжение будет составлять 45 В, если вторичка будет 4 витка, то выходное напряжение трансформатора составит 36 В.
      Как видите получить напряжение ровно 40 вольт уже проблематично - нужно мотать 4,4 витка, а реальность показывает, что использовать обмотки не кратные половине витка довольно рискованно - можно намагнитить трансформатор и потерять силовые транзисторы.

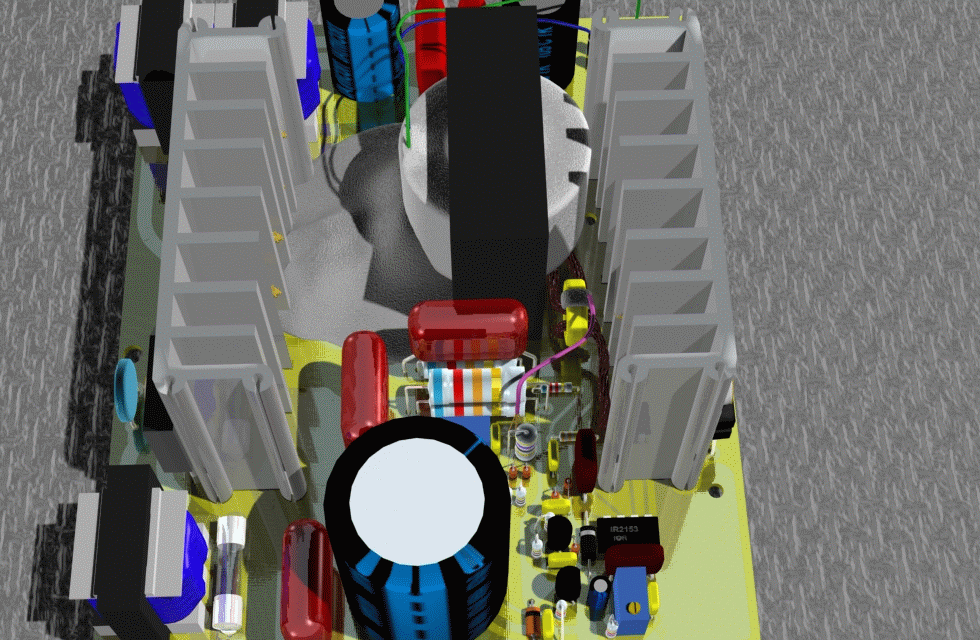

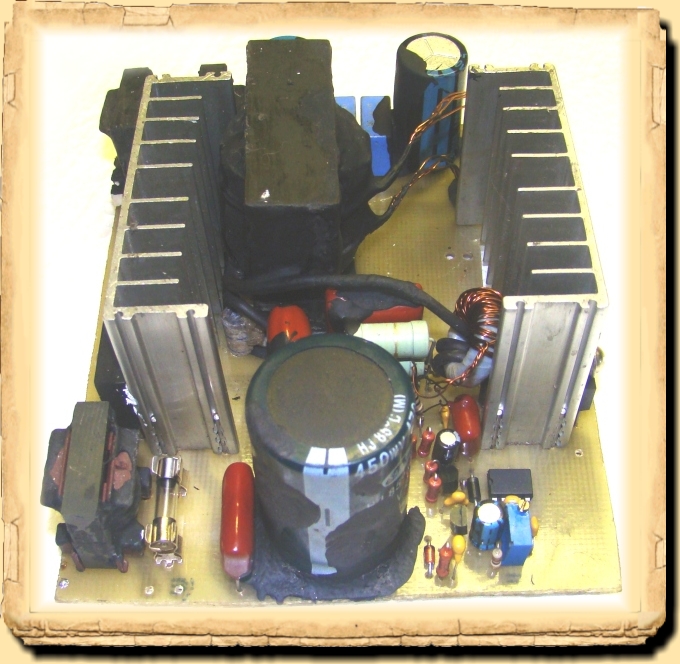

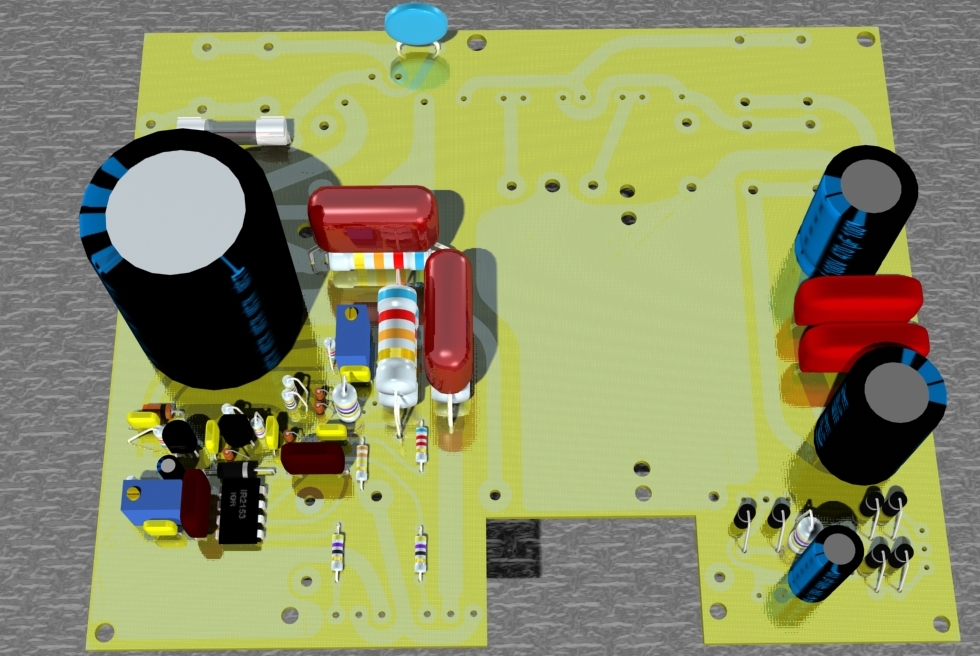

      В конечном итоге после монтажа компонентов печатная плата блока питания приобретет следующий вид:



Расположение деталей на плате сетевого преобразователя напряжения

      На плате пока нет диодных мостов, силовых транзисторов, радиатров и моточных деталей, о которых сейчас и поговорим. При изготовлении импульсных блоков питания не стоит забывать о скин эффекте, который проявляется при протекании через проводник высокочастотного сигнала. Смысл этого эффекта заключается в том, что чем выше частота переменного напряжениея, тем меньше протекает ток через середину проводника, т.е. ток как будто стремится выйти на поверхность. Отсюда и название SKIN -кожа, шкура. По этому для высокочастотных трансформаторов необходимое от протекающего тока сечение получают методом сложения в жгут нескольких проводников меньшего диаметра, тем самым существенно снижая скин эффект и увеличивая КПД преобразователя.

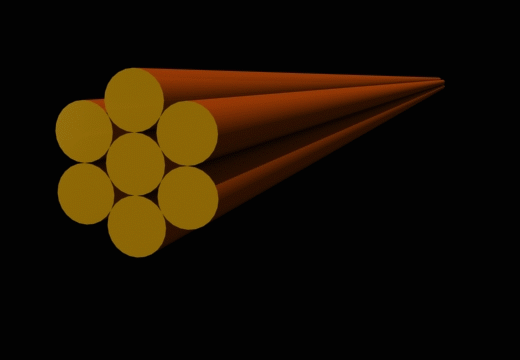

      Самым популярным способом сложения проводников является витой жгут. Определившись с длиной провода, необходимого для обмотки (одинарным проводм мотают необходимое количество витков и добавляют к полученной длине еще 15-20%) необходмое количество проводов растягиваю на эту длину а затем при помощи дрели и воротка свивают в один жгут:

Свивка жгута для намотки импулсьного трансформатора

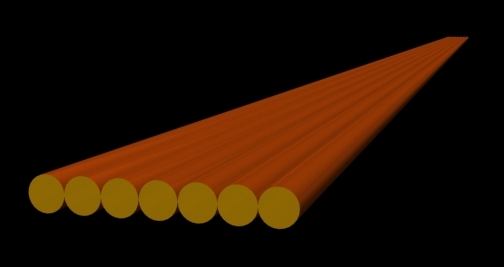

      Изготовление ленточного жгута более трудоемко - провода растягивают в непосредственной близости другу к другу и склеивают полиуритановым клеем, типа "МОМЕНТ КРИСТАЛЛ". В результате получается гибкая лента, намоитка которой позоволяет добится наибольшей плотности намотки:

Ленточный жгут для намотки силового трансофрматора импульсного блока питания

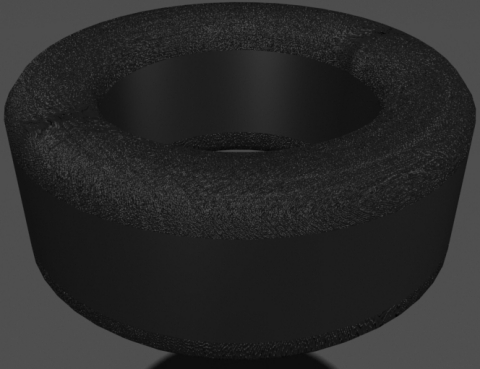

      Перед намоткой ферритовое кольцо следует подготовить. Прежде всего необходимо закруглить углы, поскольку они с легкостью повреждают лак на обмоточном проводе:

Обточка углов ферритового кольца

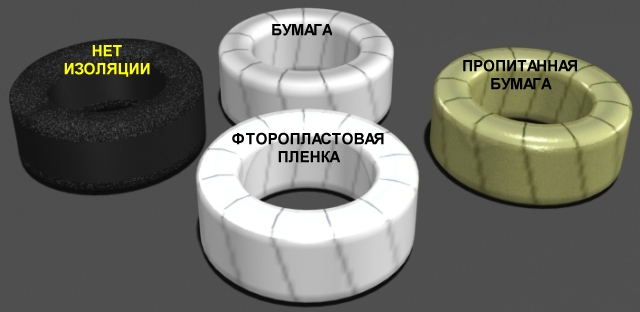

      Затем необходимо кольцо изолировать, поскольку феррит имеет достаточно низкое сопротивление и в случае повреждения лака на обмоточном проводе может произойти межвиитковое замыкание. В середине, на азднем плане кольцо обмотано обычной бумагой для принтера, справа - бумага пропитана эпоксидным клеем, в середине спереди - наиболее предпочтительный материал - фторопластовая пленка:

Изоляция ферритового кольца

      Так же кольца можно обматывать матерчатой изолентой, но она довольно толстая и существенно сокращает размер окна, а это не очень хорошо.

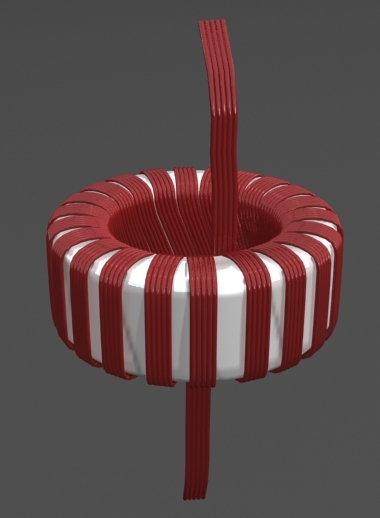

      Используя в качестве сердечника ферритовое кольцо обмотку необходимо равномерно распределить по всему сердечнику, что довольно существенно увеличивает магнитную связь обмоток и уменьшает создаваемые импульсным трансформатором электро-магнитные помехи:

Расположение обмотки импульсного трансформатора

      Осталось выяснить каким именно проводом нужно мотать, точнее какое должно быть сечение. В обычном трансформаторе напряженность в проводнике не должна превышать 2-2,5 Ампера на 1 квадратный милиметр сечения. Если середечник тороидальный, то это значение можно увеличить до трех ампер. Импульные трансформаторы гораздо меньше своих пятидесяти Герцовых собратьев, у них лучше охлаждение, поэтому напряженность можно увеличить до 4-5 Ампер на квадратный милиметр сечения. Однако данный совет актуален, и то весьма условно, для стабилизированных импульсных блоков питания, поскольку в не стабилизированном варианте уже начнет сказываться падение напряжения на обмотке под нагрузкой.
      Исходя из выше сказанного можно сделать вывод, что оптимальным вариантом напряженности получается 3-4 Ампера на 1 мм кв - и греется не сильно и падение на нем не слишком большое.
      Для тех, кто запамятовал напоминалка:
      Площадь круга равна произведению числа Пи на квардрат радиуса, т.е. S = п • R • R. Для примера расчитаем какое нужно сечение при протекании тока через проводник величиной 7 А.
      В наличии имеется обмоточный провод диаметром 0,8 мм, 0,5 мм и 0,35 мм. Частота преобразования равна 70 кГц.
      В таблице смотрим, какой провод лучше использовать для данной частоты:
ЧАСТОТА
ПРЕОБРАЗОВАНИЯ
МАКСИМАЛЬНЫЙ ДИАМЕТР ОДНОГО
ПРОВОДА ДЛЯ СБОРКИ ЖГУТА
40 кГц
0,65 мм
50 кГц
0,6 мм
60 кГц
0,55 мм
70 кГц
0,5 мм
80 кГц
0,45 мм
90 кГц
0,4 мм

      Согласно таблицы провод диаметром 0,8 мм отпадает, а вот 0,5 мм и 0,35 мм можно использовать. Сечение для первого провода получаем 0,2 мм кв, для второго 0,01 мм кв, следовательно через первый провод можно пропускать 0,6...0,8 А, а через второй 0,3...0,4 А (умножаем площадь на выбранную напряженость).
      Для выяснения количества проводов делим предполагаемый ток нагрузки в 7 А на максимальный ток одного провода и получаем 7 / 0,6...0,8 = 9...12 проводов диаметром 0,5 мм и 7 / 0,3...0,4 = 18...24 проводов диаметром 0,35 мм.
      Теперь нужно выяснить сколько витков необходимо намотать для первичной обмотки. Для этого нам потребуются габариты выбранного сердечника и его магнитная проницаемость. Ну и конечно же программа для расчетов.
      Габариты снять не трудно, если проницаемость написана на сердечнике, то тоже проблем нет. Однако... Если исходить из того, что ферритовые сердечники довольно дорогие, а их можно взять практически ДАРОМ в любой телемастерской, то на это стоит обратить внимание.
      Использования сердечников от телевезионных блоков питания с одной стороны несколько увеличивает трудоемкость, хотя это условно, с другой - расходные материалы на изготовления трансформатора почти отсутствуют.

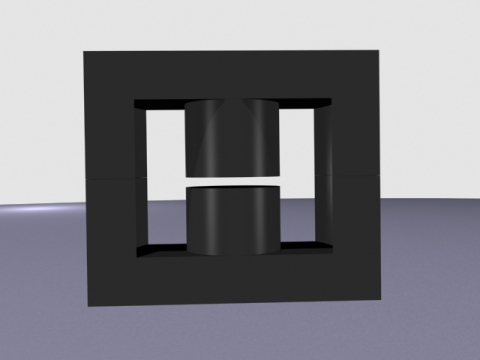

      Перед расчетами необходимо произвести некоторую подготовку магнитопровода, а именно ликвидировать имеющийся зазор, который необходим в однотактных импульсных блоках питания:

Сердечник от импулсьного блока питания телевизора

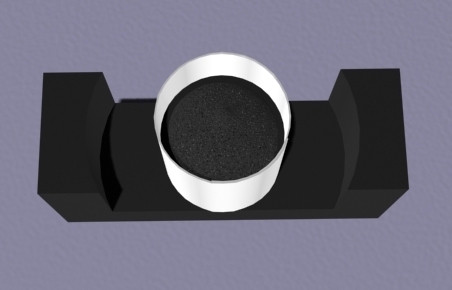

      Для этого вокруг короткой части керна сердечника наматывается несколько слоев бумаги и внутрь насыпается мелко-мелко истолченный порошок, полученный от многочисленных ударов молотком по куску такого же, ну или другого феррита:

      Затем второй половиной сердечника получившися порошок притирается и утрамбовывается до тех пор, пока плоскости не сомкнуться. Если порошка насыпали мало - его необходимо добавить, если же зазор у внешних магнитопроводов велик - порошок необходимо отсыпать:

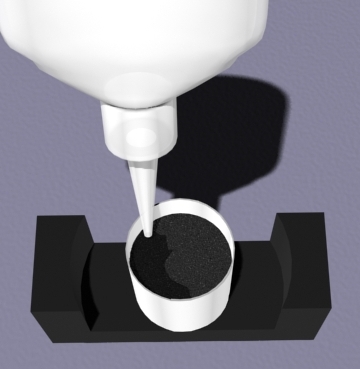

      Затем верхняя половинка сердечника вынимается и порошок тщательно пропитывается либо подогретой эпоксидкой, либо суперклеем:

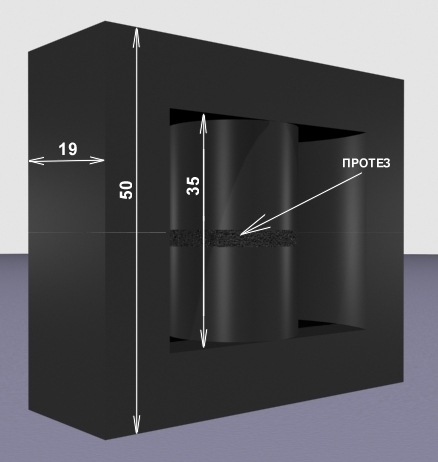

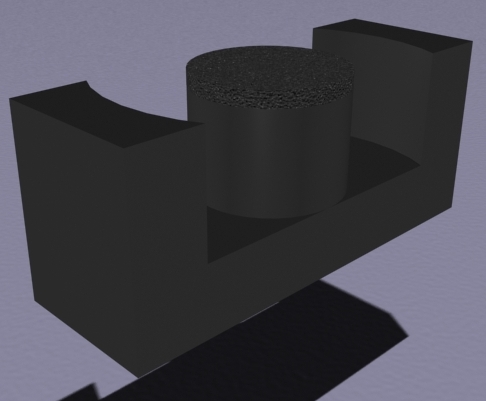

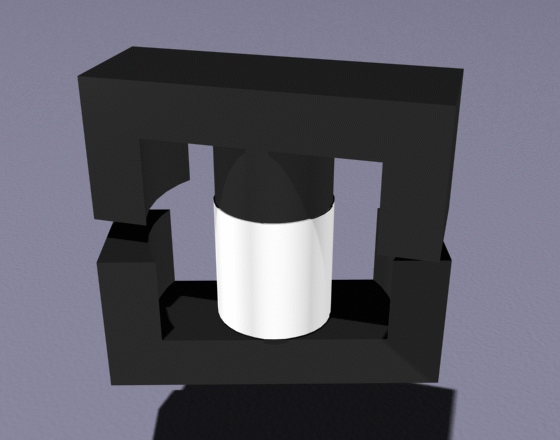

      После высыхания клея бумага обрезается канцелярским резаком и получается примерно вот такой протез на керне сердечника:

      Высота протеза не должны препятствовать полному смыканию краних магнитопроводов сердечника. На приведенном ниже рисунке протез придется подточить наждаком - слишком большой зазор:

      Обмотки можно намотать на штатном каркасе, но для усложнения задачи допустим, что каракас лопнул во время разборки и обмотки мотать не на чем. Кстати сказать, трансформатор от блока питания телевизора разбирается довольно легко, если его подержать минут 10 в духовке с выставленной температурой 120-130 градусов. Разборку производят методом поворота одной половинки отностиетльно другой и только после поворота пововинки сердечника разъединяют. Вот как раз во время проворота, если усилие приложенно слишком большое эбонитовые каркасы и лопаются. Конечно его можно собрать при помощи супер клея, но для полноты информации допустим, что каркаса у нас все же нет и мы намотам обмотки на безкарсканой основе.

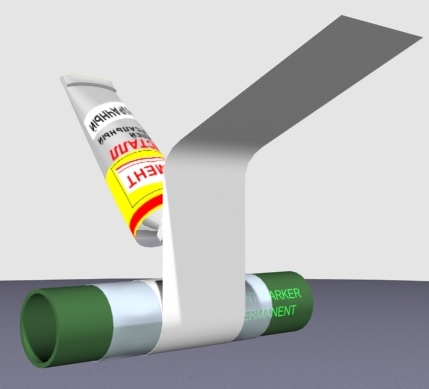

      Для этого нам потебуется временная оправа диаметром равным диаметру внутреннего стержня сердечника, на который в 3-4 слоя наматываеся пищевая пленка - тонкий целофан. Ширина целофана на 20-30 мм больше высоты окна сердечника. Затем, поверх целована наматывается обычная бумага в три-четыре слоя. После первого слоя бумага смазывается клеем типа "МОМЕНТ КРИСТАЛЛ" (в качестве оправки используется корпус от маркера). Ширина бумжной полоски на 1-2 мм меньше высоты окна сердечника:

Изготовление каркаса под обмотки трансформатора

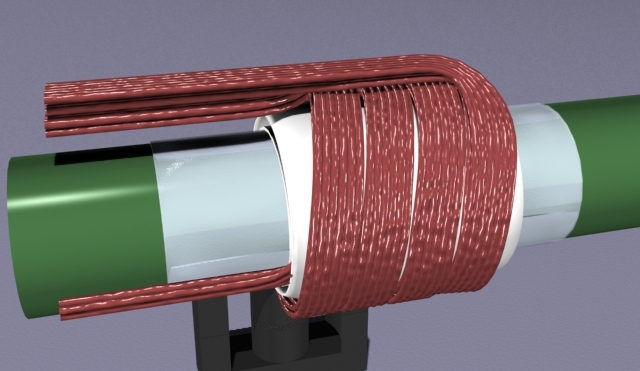

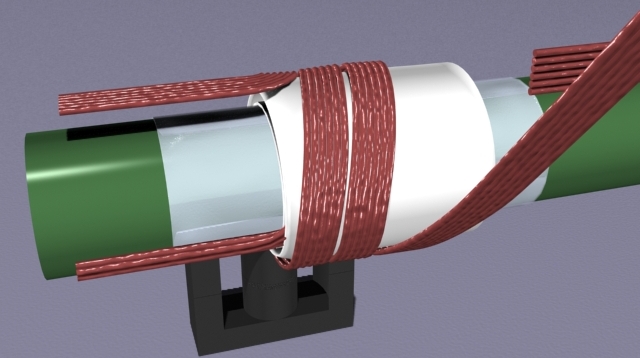

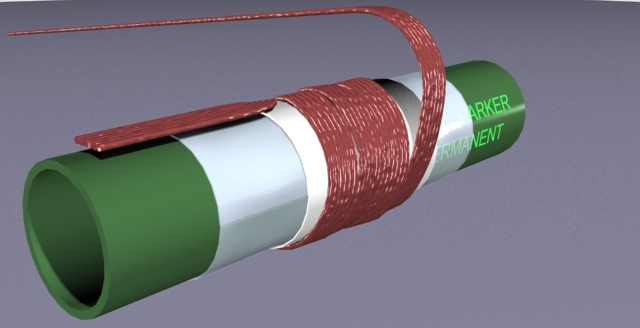

      Наматывать будем ленточным жгутом:

Намотка обмотки ленточным жгутом

      После намотки первичной обмотки снова прокладываем 2-3 слоя бумаги, интенсивно смачивая ее тем же типом клея и наматываем вторичную обмотку:

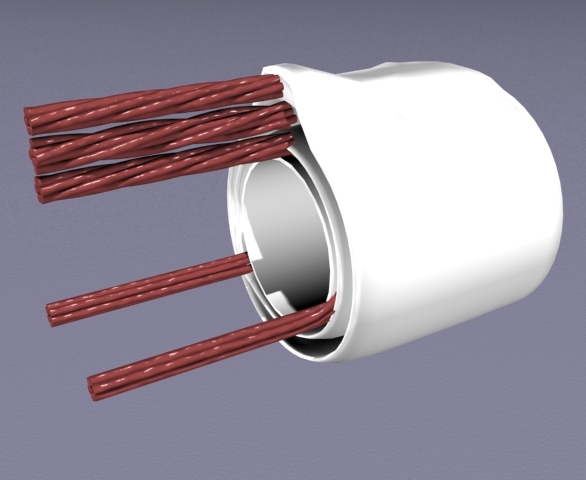

      Поскольку нам для питания усилителя мощности требуется двуполярное напряжение, то нужна и вторая обмотка. Ленточный жгут в этом случае удобней - витой приходится мотать сразу в два провода, а ленту довольно хорошо видно и посчитать витки не трудно. Вторая обмотка мотается поверх первой, непосредственно ВИТОК НА ВИТОК предварительно промазав уже намотанную обмотку клеем:

      Затем снова клей изоляция бумагой. Если есть духовка и нет страха за вонь клеем, то получившуюся обмотку лучше просушить в духовке при температуре 60-70 градусов минут 10-15. Если сушка при комнатной температуре, то потребуется часов 20-24. После этого проворачивая обмотку вытаскивается оправа и получается готовая к установке на сердечник катушка:

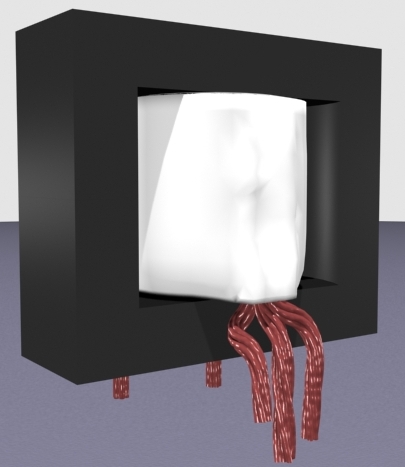

      Осталось собрать трансформатор, сформировав получившиеся гибкие выводы.:

      Однако сердечник в катушке сам по себе держаться не будет и для его закрепления можно воспользоваться либо хомутом, притягивающим трансформатор к плате, либо склеить. Во втором случае клеящую массу выбирать следует давая поправку на вероятность разборки трансформатора, например для перемотки. Можно воспользоваться автомобильным "АНТИГРАВИЕМ" и склеить им. После высыхания он приобретает свойства тугой резины, не реагирует на тепло, а при необходимости разборки достаточно подержать его в тряпке обильно смоченной растворителем 647. Примерно 2-3 часа.
      Однако увлекшись намоткой так и не было выяснено СКОЛЬКО ИМЕННО ВИТКОВ НУЖНО МОТАТЬ. Для ответа на этот вопрос потребуется знание типоразмера, как было сказано выше - это не проблема, и проницаемость феррита. На сердечниках от телевизионных блоков питания марка феррита зачастую не указывается, поэтому проницаемость придется выяснять самостоятельно.
      Избежать этого занятия поможет программа для определения магнитной проницаемости сердечника, но у нее есть свой минус - для ее использования необходим прибор позволяющий измерять индуктивность.
      Если магнитную проницаемость удалось выяснить, то теперь уже можно приступить к расчетам, а для этого можно воспользоваться одной их программ Владимира Денисенко. Архив с полным пакетом программ можно взять ЗДЕСЬ.

       Для более пытливого ума предлагается другая технология выяснения количества витков, необходимого для первичной обмотки - опытный. Итак, мы имеем сердечник то блока питания телевиза с диагональю 72 см, зазор ликвидирован протезом из крошки феррита полученной от ТДКС какого то другого телевизора. Габариты приведены на рисунке, проницаемость не известна:

      Подразумевается, что плата преобразователя у нас уже запаяна, запаиваем силовые транзисторы, крепим их на радиатор через слюду, если они имеют металлические фланцы и проводим первое включение - проверку работоспособности платы воспользовавшись слегка измененной схемой, позволяющей сберечь силовые транзисторы в случае ошибки монтажа:



Схема для первого включения с использованием дополнительного двуполярного источника питания

      Трансформатор у нас земенен нагрузочным резистором, а вместо предохранителя выступает обычная лампа накаливания на 220В мощностью не более 40Вт - сопротивление лампы не даст в момент включения выйти из строя силовой части, однако она не спасет в случае аварийной ситуации, возничшей после запуска преобразователя - энергии накопленной в конденсаторе С4 достаточно чтобы разорвать в клочья корпуса IRF740. Резистор R5 должен иметь минимальное сопротивление.
      После включения проверяется наличие напряжения 15В на выводе 1 микросхемы IR2153, затем наличие прямоугольных импульсов в точке соединение стока и истока транзисторов VT2 и VT3. В точке соединения резисторов R2 и R3 должно быть не менее 5 В. ОЧЕНЬ желательно иметь частотомер, чтобы контролировать частоту, поскольку ее довольно трудно определить при помощи таблицы, приведенной в первой части сатьи - свои коррективы вносят емкости диода VD2 и транзистора VT1, хотя приблизительно рентироваться можно разница не будет превышать 5-7%.
      Далее в качестве первичной обмотки наматывается 20-30 витков проводом 0,6...0,8 мм и данный трансформатор подключается к схеме минуя трансформатор тока, из схемы исключается снаббер. Разумеется, что вторичные обмотки отсутствуют. Тут небольшая пояснялка - я немного слукавил - я знал сколько витков нужно для этого сердечника и для сокращения описательного процесса намотал ровно 20 витков.

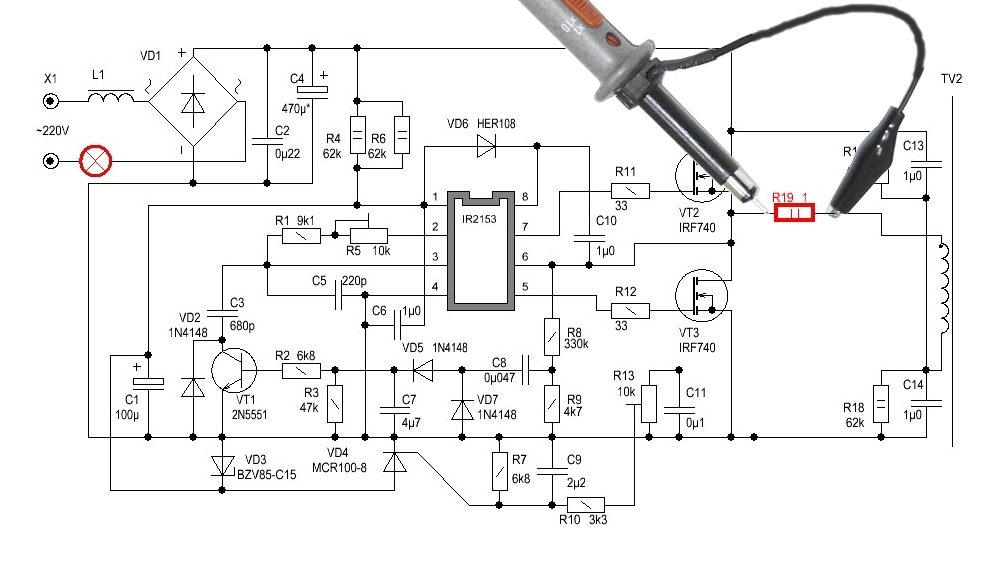

      Последовательно с обмоткой трансформатора включается резистор на 2 Вт сопротивлением 1 Ом - к нему и подключаются щупы осцилографа и через лампу накаливания подается напряжение питания. Еще раз напоминаю - подстроечный резистор R5 должен иметь МИНИМАЛЬНОЕ сопротивление. ВНИМАНИЕ! Все элементы схемы имеют гальваническую связь с сетью 220В. Соблюдайе осторожность!



Схема для первого включения с использованием дополнительного двуполярного источника питания

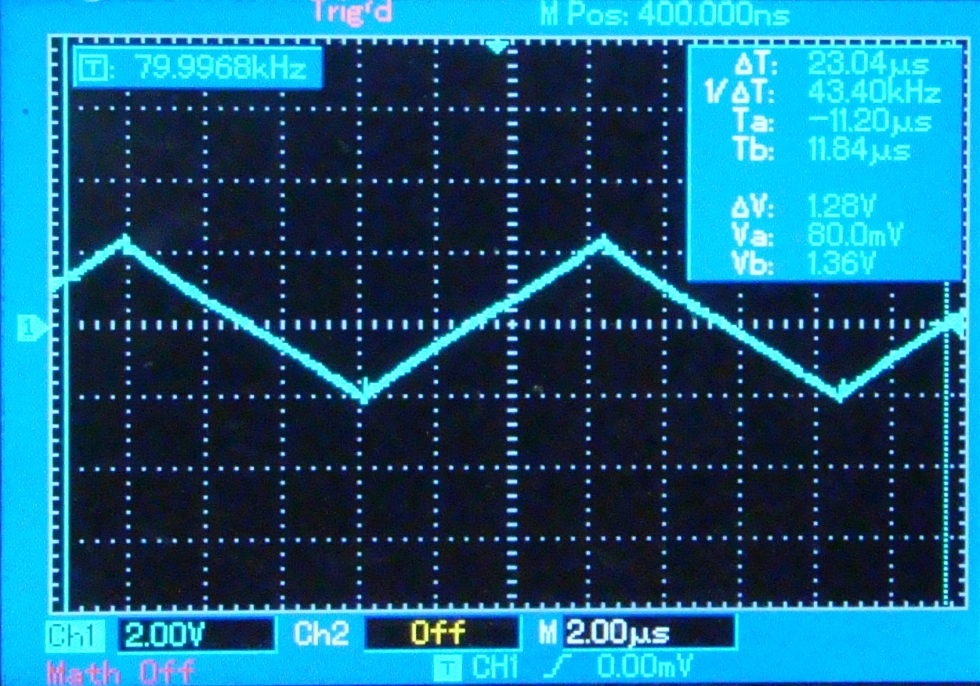

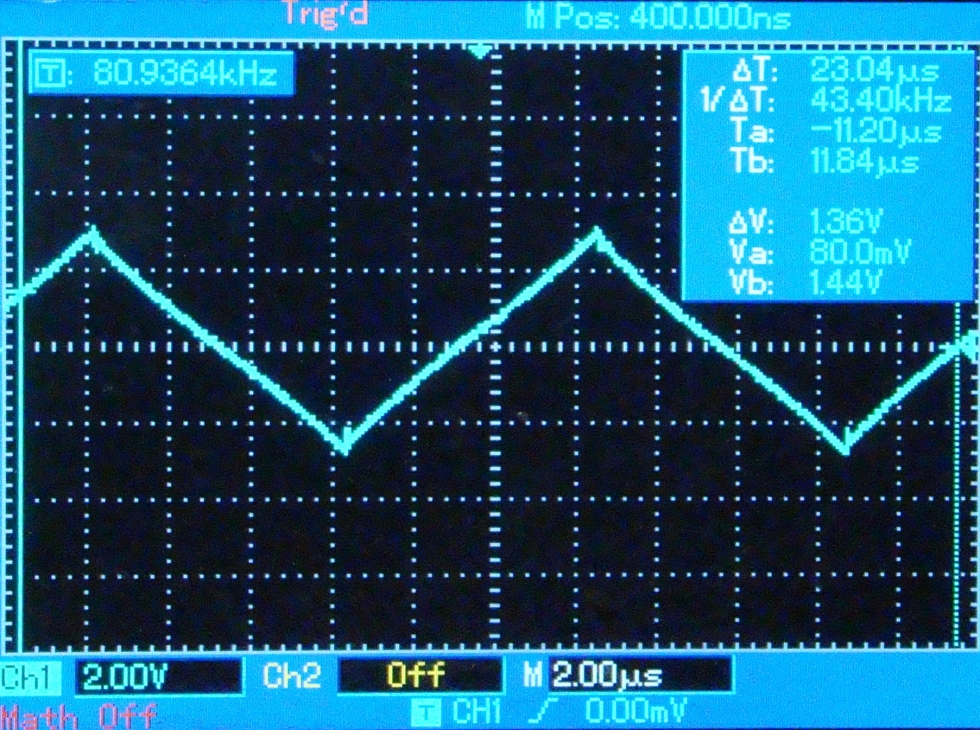

      В нашем случае частота преобразования получилась равной почти 80 кГц, правда пришлось С5 увеличить до 330 пкФ - стартовая частота оказалась слишком высокой и IR2153 не запускалась. На экране осцилографа, подключенного к выводам проверочного резистора получилась осцилограмма треугольной формы, говорящая о том, что протекающий через обмотку ток меняется линейно, что говорит о то, что середечник весьма далек от насыщения и на данной частоте сердечник можно использовать, если не имеет смысла следить за КПД самого трансформатора. Лампа накаливания, включенная вместо предохранителя, подает признаки жизни только в момент включения - когда заряжается конденсатор С4:



Схема для первого включения с использованием дополнительного двуполярного источника питания

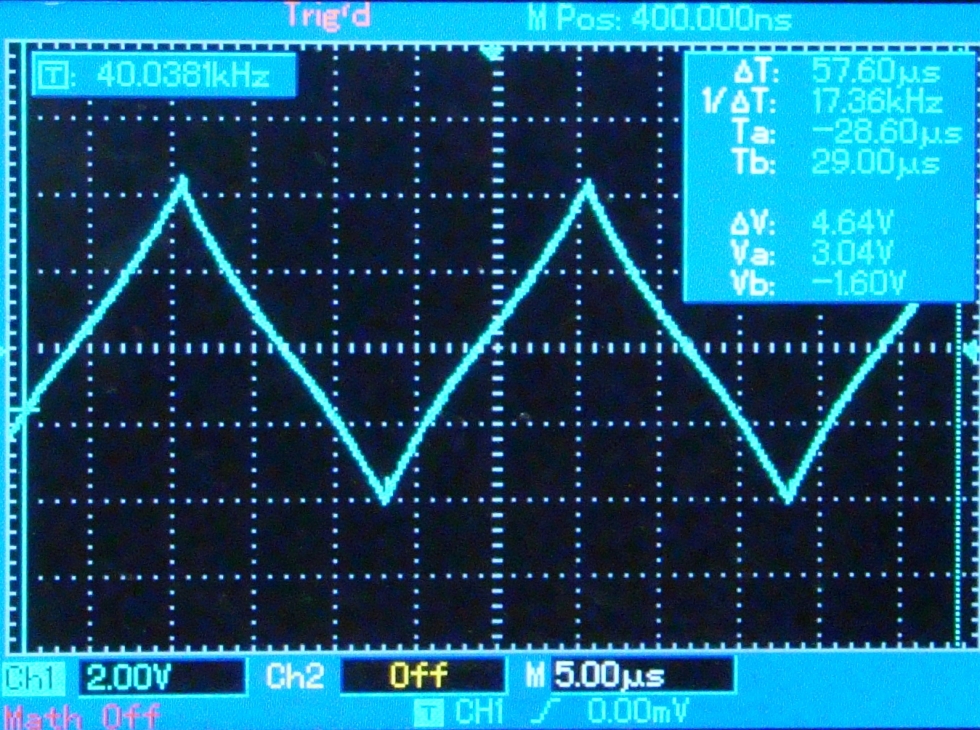

      Фотографии сделал специально крупными, чтобы было хорошо видно изменения, происходящие с осцилограммой.
      Теперь начинаем подстроечным резистором уменьшать частоту преобразования, котнролируя форму напряжения падения и свечения токоограничивающей лампы и опускаемся до частоты в 40 кГц.



Схема для первого включения с использованием дополнительного двуполярного источника питания

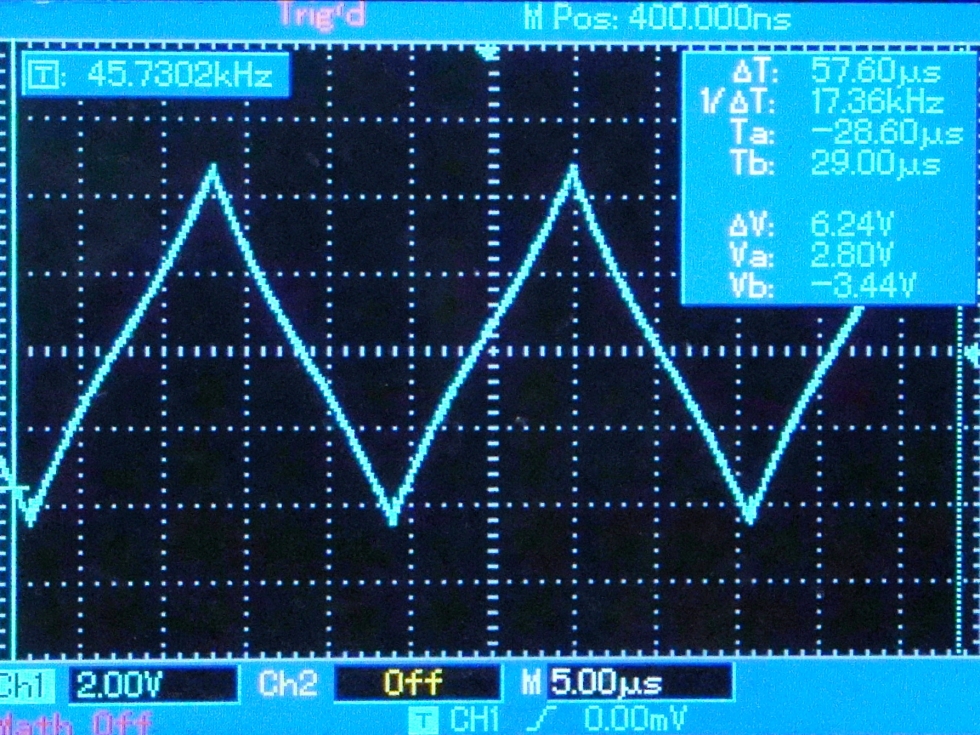

      Тут форма треугольника начала меняться и кстати сказать пришлось переключить развертку - теперь она 5 мкС на деление. Лампа по прежнему не подает признаков жизни - нить накала черная, силовые транзисторы едва теплые.
      Из этого не сложно сделать вывод, что сердечник позволяет существенно снизить количество витков, поэтому отматываем пару витков, возвращаем R5 в минимальное сопротивление и повторяем опыт. Результат тот же - на 40 кГц такая же форма напряжения падения и лампа по прежнему не загорается. Почему не опускаемся ниже 40 кГц? Смысл? Скоростная микросхема, не плохие силовые транзисторы, так почему не взять с сердечника максимум? Излишки мощности в блоке питания еще никогда не возбронялись, тем более в усилителе мощности. Да и есть шанс попадания второй гармоники преобразователя в звуковой сигнал.
      Снова отматываем 2 витка и снова повторяем опыт - в выключенном состоянии уменьшаем сопротивление R5 на ноль, включаем и наблюдая за лампой и формой осцилограммы уменьшаем частоту до 40 кГц.
      Осцилограммы почти не изменяются - лишь на малых частота слегка увеличивается амплитуда напряжения падения и чуть сильнее выгинаются прямые участки треугольного напряжения.
      Снова уменьшаем на 2 витка, у нас уже остается 14 витков, и убедившись что осцилограмма все такая же отматываем еще 2 витка, оставляя на сердечнике 12 витков. На частоте 80 кГц картинка получается следующего вида:



Схема для первого включения с использованием дополнительного двуполярного источника питания



      Уменьшаем частоту до 45 кГц и получаем следующую осцилограмму:



Схема для первого включения с использованием дополнительного двуполярного источника питания

      Если внимательно присмотреться, то выгнутость линии осцилограммы перед самым пиком стала сильнее, но тут нужен довольно острый глаз. А вот, чтобы увидеть красную нить накала на токоограничивающей лампе достаточно обычного зрения. Да и температура транзистторов начала заметно увеличиваться, и феррит стал тепленьким. Это верные признаки того, что сердечник входит в насыщение и использовать его на частоте 45 кГц и первичной обмоткой в 12 витков уже опасно. Поэтому поднимаем частоту до 60 кГц и проверяем температуру TV2 и VT3. Радиатор прогрелся градусов до сорока- сорока двух - рука ощущает едва заметное тепло, феррит где-то градусов 35 - рука не ощущает ни теплоты, ни холода. Под нагрузкой тепловой режим практически не изменится и если учесть, что над радаитором будет вентилятор, то режим можно считать вполне приемлемы.
      Можно конечно скинуть еще пару витков и перейти на частоут преобразования в 80 кГц, но тогда уже начнет сильнее греться сердечник, да и диодам выпрямитея вторичного питания не очень понравится - нагрев на холостом ходу лучше избежать или же использовать более скоростные и следовательно более дорогие диоды.
      Если же использовать классические 40 кГц, то придется добавить пару витков к первичке.
      Данный способ хоть и занимает несколько больше времени чем расчет, тем не менее более точного определиния числа витков первичной обмотки для любой марки ферртита просто не существует.
      Ах, да!!!! Мощность... Мощность которую можно взять с данного сердечника можно расчитать по предлагаемой выше программе выбрав сердечник крупнее, включить принудительное охлаждение и увеличивая частоту преобразования. Для нашего подопытного получилось нечто запредельное в значении мощности:

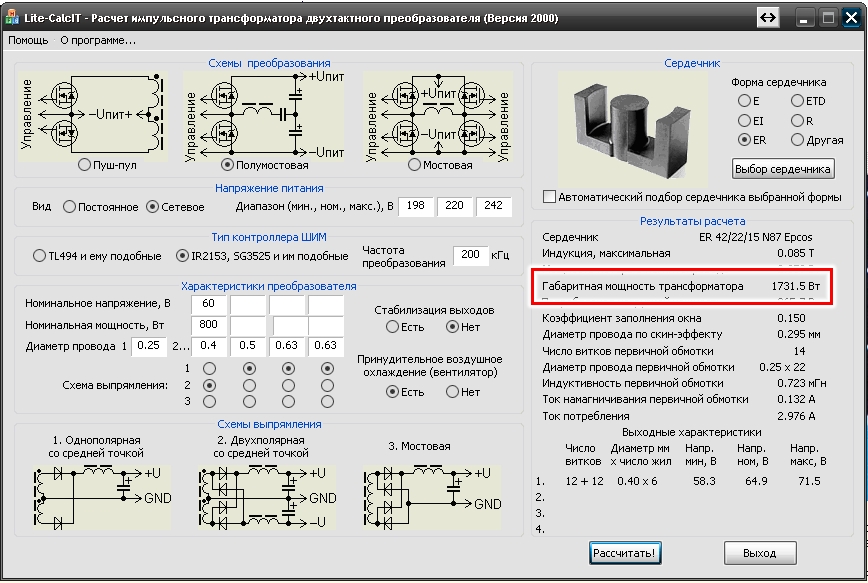

Панель программы для расчета импульсных трансформаторов

      Весьма сомнительно, что данного сердечника получится взять 1700 Вт, хотя нужно будет как нибудь попробовать - ведь 750 Вт я с него уже брал при частоте преобразования в 60 кГц и 16 витках первичной обмотки и напряжение почти не проваливалось. Тогда защитой ограничил мощность на 600 Вт , поскольку блок питания готовился под два ЛАНЗАРА, так что как минимум 1200-1400 Вт с него можно получить.
      Ну вот с первичной обмотко определились, вторичную можно можно подглядеть в той же программе или расчитат через пропорцию, дава поправку на то, что обмотки должны быть кратны половине витка.
      Намотку можно выполнить двумя способома - для вертикальной установки трансформатора, либо для горизонтальной. В любом случае один вывод первичной обмотки должен быть довольно длинным - его еще предстоит на трансформатор тока намотать:

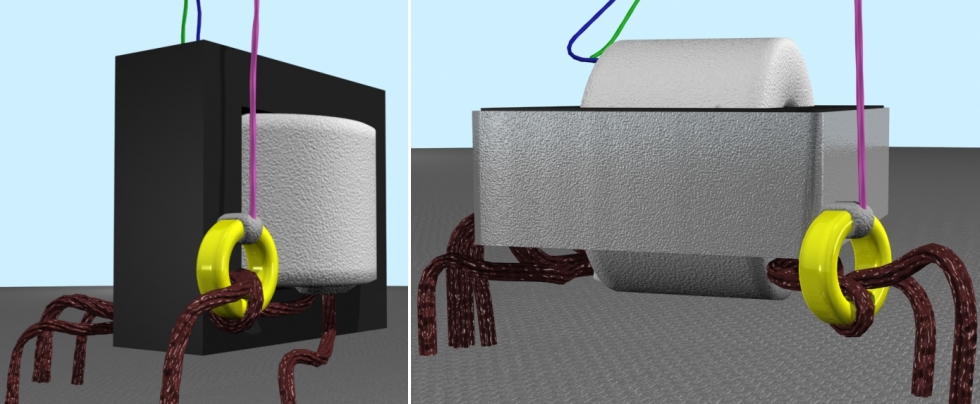

Крепление трансформатора тока

      Горизонтальный монтаж предпочтительней с точки зрения охлаждения - под струю воздуха попадает большая площадь феррита и обмоток, ну а там уже все зависит от производительности вентилятора.
      При вертикальном монтаже трансформатор крепится при помощи хомута к плате, предварительно просверливаются отверстия или же при помощи автомобильного антигравия, который заливается прямо на плату. При необходимости антигравий можно размочить при помощи растворителя 747 - растворителем смачивается тряпочка, укладывается на антигравий и плата помещается в целофановый пакет и через 10-12 часов антигравий становится мягким. При горизонтальном монтаже трансформатор так же можно закрепить при помощи антгравия, а можно обмотать торец сердечника бумагой, пропитать ее суперклеем и приклеить специальные стойки, которые и прикручиваются к плате самореами. Стойки можно изготовить из корпуса шариковой ручки и при приклеивании их к трансформатору место контакта стойки и трансформатора "забутить" ватой:



Крепление отводов трансформатора блока питания

      Вентилятором принудительного охлаждения выступает компьютерный куллер размером 80 х 80 х 25, устанавливаемый наверху блока питания. Тут уже упоминалось, что от производительности вентиялтора зависит конечная температура и радиаторов и трансформатора. Производительность вентилятора можно определить прежде всего по потребляемому им току, который приличный производитель пишет на наклейке, прямо на вентиляторе. Чем больше ток - тем больше оборотов будет развивать крыльчатка и ествственно воздушный поток будет сильнее, т.е. больше производительность. Так же можно орентироваться по шуму, который иногда указывается производителем - чем выше шум, тем сильнее "дует ветер". Иногда указывается величина воздушного потока, тут тот же принцип - чем больше цифра - тем больше производительность.
      Для примера приведу нескольк цифр. Хорошая производительность будет у вентилятора с током потребления 0,3...0,35 А, но в продаже они мелькают довольно редко - все погнались за тишиной, а эти вентиляторы не плохо шумят, уровень шума подобного вентилятора достигает 36...38 дБ, а воздушный поток они развивают от 40 cfm и выше при 2800...3300 оборотов в минуту.
      Конечно же лишний шум не нравится не только любителям компьютерной тишины - воющий блок питания довольно быстро начинает раздражать, поэтому на плате имеется место под резистор, подобрав номинал которого можно добиться оптимального значения оборотов - чтобы и блок питания не перегревался и вентилятор шумел не так сильно.

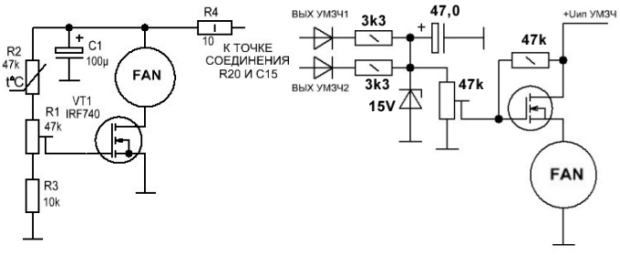

      Можно собрать и систему регулировки оборотов. Самые простешие варианты регуляторов оборотов приведены ниже:

      Схема слева следит за температурой - по мере увеличения температуры уменьшается сопротивление терморезистора и транзистор открывается сильнее, увеличвая обороты. Второй вариант слледит за выходной мощностью усилителей - при увеличении мощности увеличиваются обороты. Подстроечными резисторами добиваются минимальных оборотов во время отсутствия музыкального сигнала, но запуск вентияторов должен быть устойчивым.
      Вентилятор можно закрепить при помощи ваты и суперклея. Для этого в местах будующего расположения крепежа к радиатору приклевиаются ватные валики и тщательно пропитываются суперклеем. После высыхания в них размечаются и сверляться отвертстия диаметров 2,5 мм и при помощи саморезов крепится вентилятор.

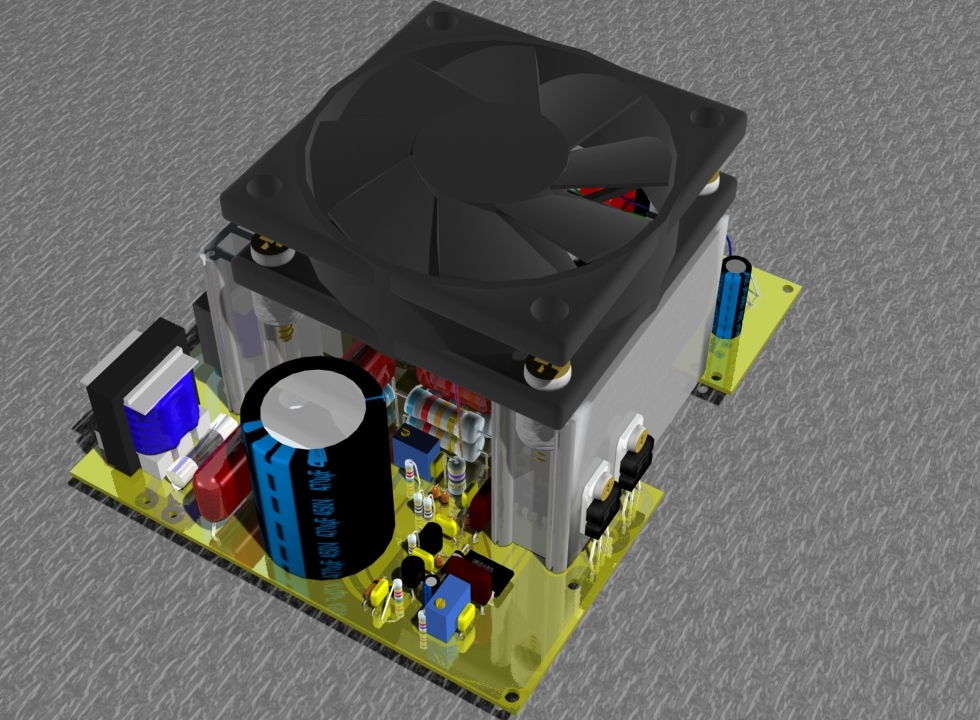

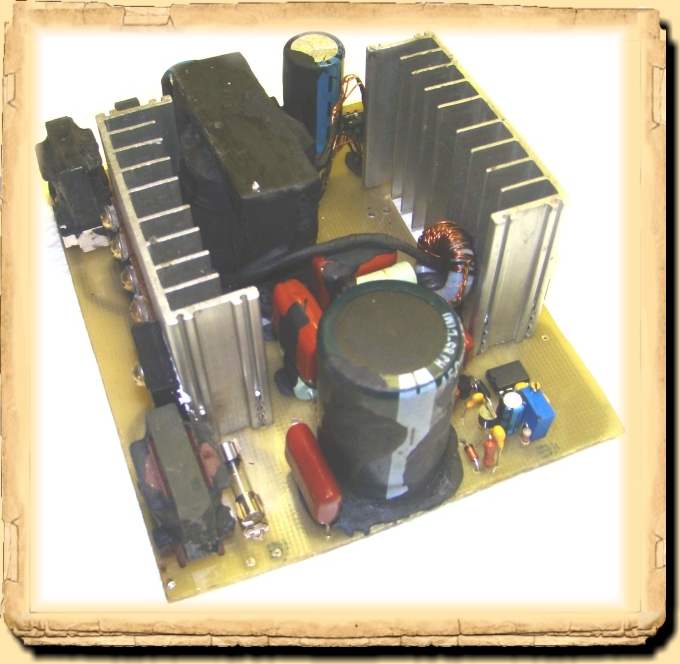

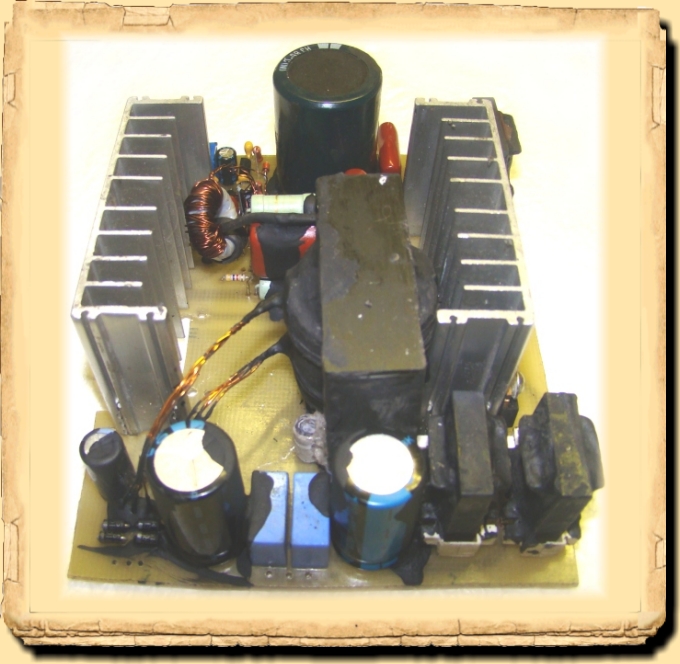

Импульсный блок питания с закрепленным вентилятором

      Ну осталось расписать еще пару моточных деталей - фильтр первичного питания и фильтры вторичного, выходного напряжения. Все три фильтра используют сердечники от фильтров питания телевизоров.

      Перегородки можно удалить - будет немного больше места под обмотку. Диаметр провода для фильтров берется из расчета 3-4 А на кв мм и мотается до заполнения. Фильтры вторичного питанияОЧЕНЬ желательно намотать одинаковыми - меньше будет перекос двуполярного питания. Мотать можно хоть лентой, хоть жгутом.
      Слишком большие емкости в фильтрах вторичного питания использовать смысла не имеет, поскольку необходимый запас по мощности гораздо проще организовать за счет силового трансформатора и это сильно отличает импульсные блоки от традиционных, где недостаток мощности трансформатора можно компенсировать увеличением емкостей фильтров вторичного питания. Если есть переживания по поводу излишних пульсаций в выходном напряжении, то лучше увеличить емкость конденсатора первичного питания С4.

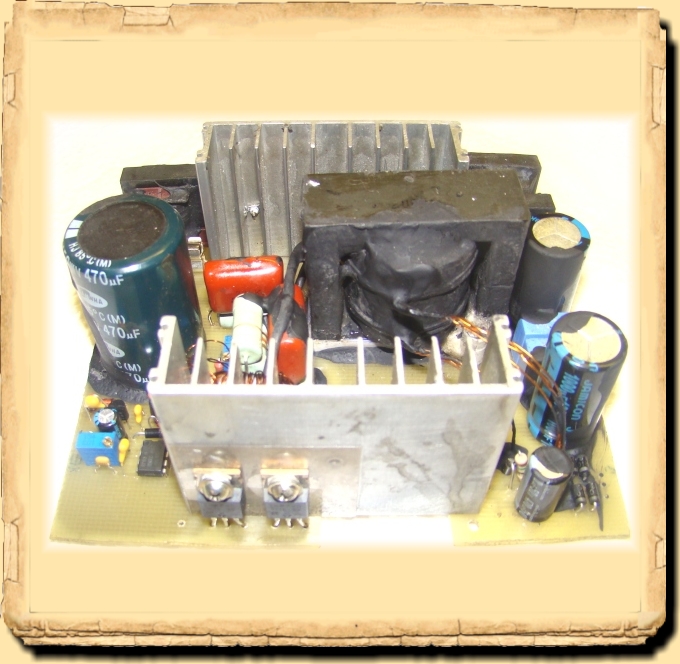

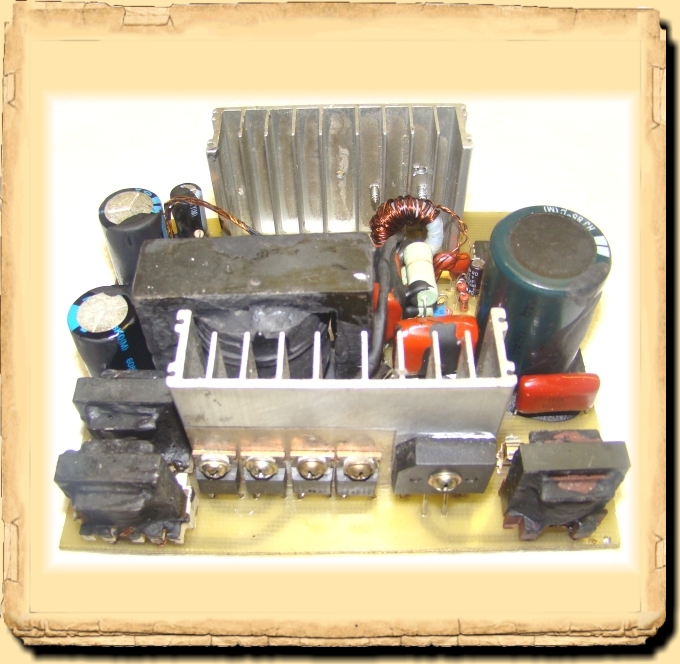

      После окончательной сборки и проверки работоспособности остается выставить частоту преобразования согласно моточным данным полученным при расчете первичной обмотки силового трансформатора и отрегулировать порог срабатывания защиты от перегрузки.
      Для регулировки защиты потребуется нагрузочный шунт способный выдерживать выдаваемую блоком питания мощность. Можно использовать нихромовые спирали мощностью от 2 кВт, оптимально на 5 кВт - в этом случае сопротивление спирали будет порядка 10 Ом в холодном состоянии. Используя даные спирали можно получить не плохой нагрузочный комплекс - две спирали это 20 Ом, сложенная вдвое спираль это 5 Ом. Комбинируя соединения можно получить различные нагрузки и при помощи их отрегулировать практически любой блок питания.
      Во время регулировки не стоит слишком сильно перегружать блок питания - давайте поправку на то, что в силовых транзисторах при прогреве уменьшается максимальный ток, а перегрука блока повлечет выход из строя транзситоров и микросхемы.

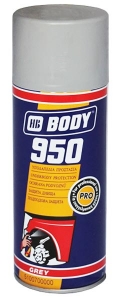

      Так выглядит упомянутый в статье антигравий. Бывает серого и черного цвета:
