РЕГУЛЯТОР ОБОРОТОВ ДВИГАТЕЛЯ

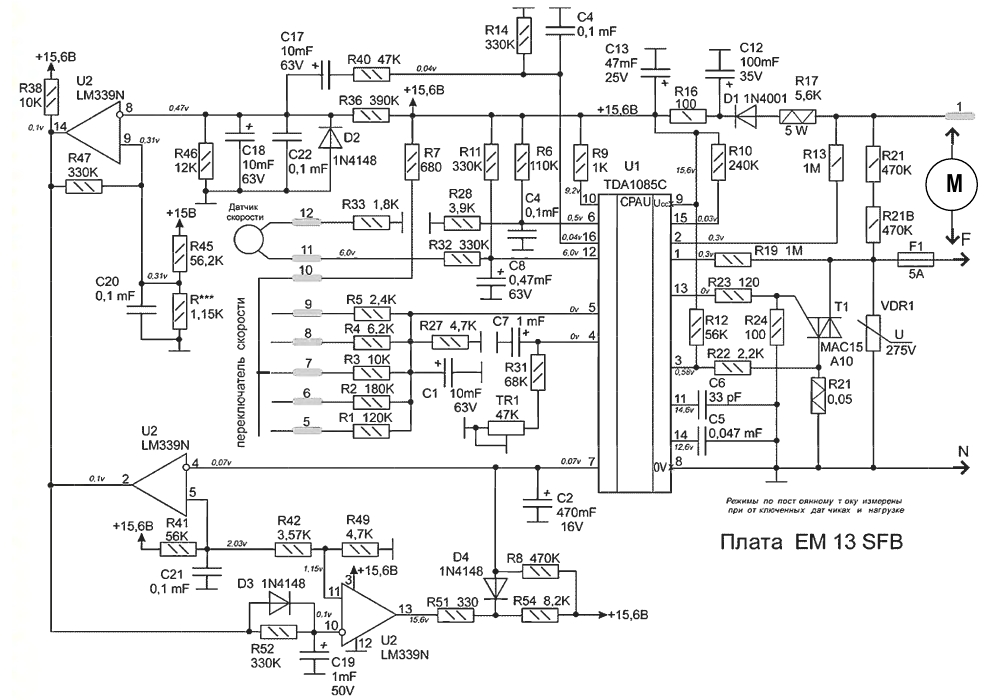

    Эта схема была скопирована при ремонте блока управления двигателя привода барабана стиральной машины - автомата фирмы Indesit. Как показала последующая практика, эта схема с небольшими изменениями довольно широко применяется и в машинах других фирм, у которых установлен электромеханический командоаппарат. Устройство обеспечивает стабильность частоты вращения коллекторного двигателя с установленным на его валу тахогенератором - датчиком оборотов. Подобную схему на специализированной микросхеме TDA1085C можно применить и других устройствах, например, кухонных комбайнах, швейных машинках, сверлильных станках и т. д. В этом случае счетверённый компаратор LM339N из схемы можно исключить вместе с элементами обвязки - в "родной" схеме компараторы используются для получения режима плавного изменения оборотов двигателя, вращающего барабан стиральной машины.
   Управление оборотами двигателя осуществляется путём подачи на вход 5 микросхемы управляющего сигнала 0 ... 10 В. В качестве тахогенератора можно использовать любой малогабаритный электродвигатель постоянного тока, например от детской игрушки, вал которого стыкуется с валом управляемого электродвигателя. Подстроечным резистором TR1 задают начальный режим вращения. Диод D1 следует заменить на 1N4007 для повышения надёжности. Резистор R21 определяет ток защиты от перегрузки и его сопротивление подбирается исходя из параметров конкретного электродвигателя. Симистор Т1 можно заменить на любой, подходящий по току и напряжению, например ВТ138-800, BTA26-600 и т. д.



Стабилизированный регулятор оборотов



    Справочные данные по этой микросхеме можно посмотреть ЗДЕСЬ.
