БЛОК ПИТАНИЯ ДЕЖУРНОГО РЕЖИМА

    Не буду рассказывать предысторию, в общем понадобился блок питания с кучей всяких вкусняшек. Организовать самозапит для контроллера как бы не проблема, но на холостом ходу напряжения с обмотки самозапита ярковыраженно не хватало и пришлось вводить дополнительный блок питания. Измерив потребление сервисных устройств и самого контроллера стало понятно, что нужно напряжение порядка 16 вольт при токе около 0,2…0,3 ампера.

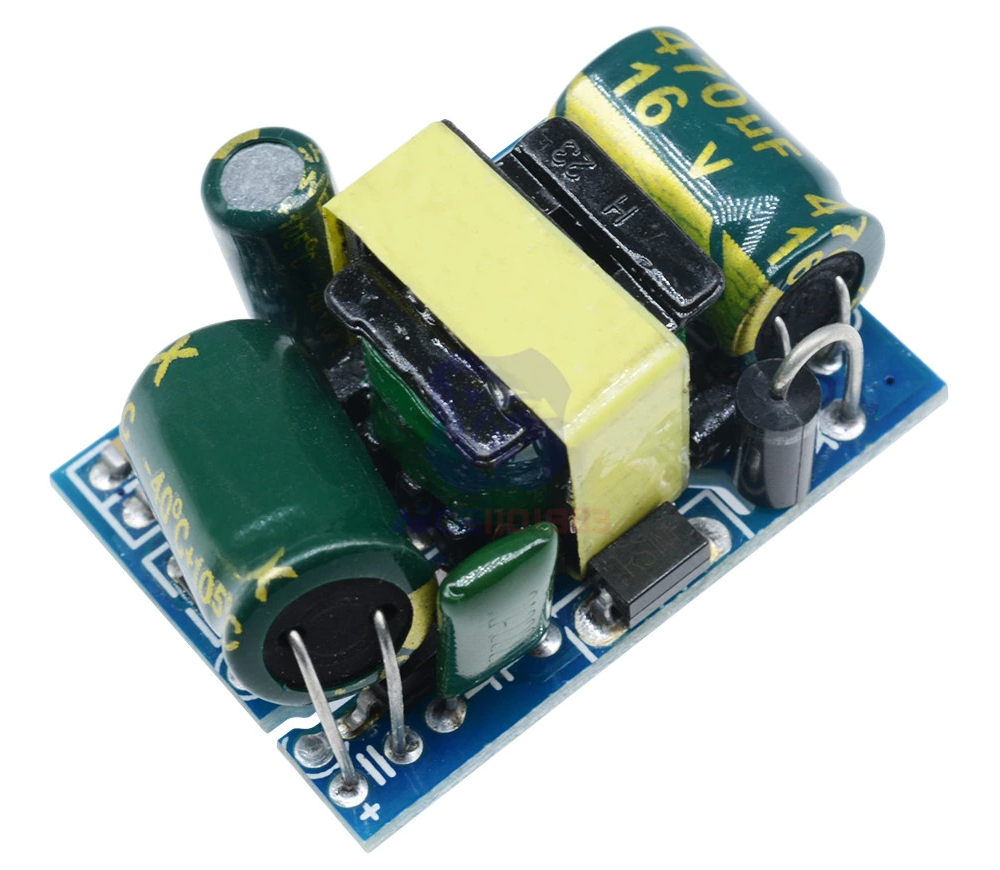

    Разумеется первым позывом было использовать готовый модуль типа такого.



Блок питания дежурного режима

    Однако к данному блоку питания предъявляются более жесткие требования, в частности он должен оставаться в живых и при сетевом напряжении 300 вольт, поскольку планировалось использовать варистор серии 431, т.е. срабатывающий при сетевом напряжении чуть больше 300 вольт.
    В общем модуль был полностью разобран, сняты размеры феррита и количество витков на обмотках. Поиск документации на контроллер THX208 несколько разочаровал – ни кто не удосужился перевести даташник хотя бы на английский.
    Принципиальные схемы найденные в интернете:

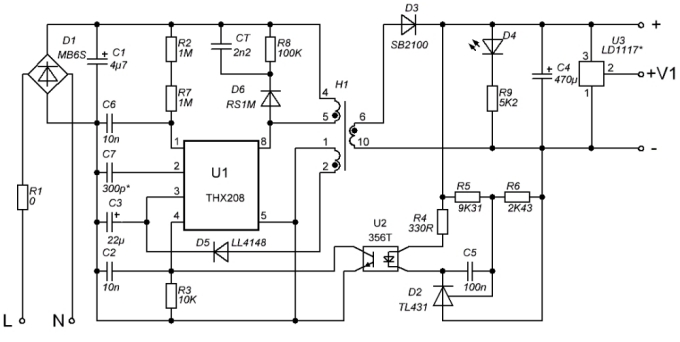

Принципиальная схема блока питания THX208

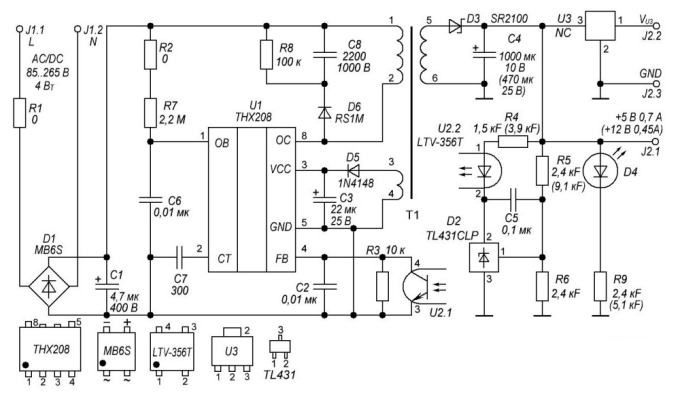

Принципиальная схема блока питания THX208

    Фрагментальный перевод с Китайского дал общее представление, что это за контроллер. К тому же на глаза попался даташник на контроллер THX203 на английском – почти все рисунки аналогичны рисункам в даташнике THX208, только 203-й в корпусе DIP, а 208-й в корпусе SOP. На рекомендуемых схемах включения тоже есть разница – для 203 используется трансформатор на ЕЕ-20, а для 208 сердечник ЕЕ-13.
    Другими словами THX203 просто более мощный – с него можно взять 12 Вт, а вот THX208 может отдать всего 4 Вт.
    Для моих нужд этих 4-х Ватт вполне достаточно, поэтому были заказаны сердечники и сами контроллеры на Али.

    КУПЛЕННЫЕ РАНЕЕ БЛОКИ ПИТАНИЯ, один из которых послужил донором.

    ФЕРРИТ EE13

    ГОТОВЫЕ ТРАНСФОРМАТОРЫ на EE13

    THX208 10 штук

    Если вкратце, то это узкоспециализированный контроллер под определенный типоразмер феррита, следовательно количество витков первичной обмотки по сути константа. Хотя в небольших пределах может отличаться.
    Готовые блоки питания на базе этого контроллера сохраняют работоспособность до 40 вольт переменного напряжения на входе, но под нагрузкой контроллер уже начинает ощутимо греться. В даташнике упоминается такой параметр, как долгосрочная работа при температуре 85 градусов и это время составляет всего 1000 часов, так что данный контроллер лучше не перегревать.
    В моем случае нужен блок питания для блока питания, поэтому на плате я отказался от установки диодного моста и конденсатора первичного питания – используется первичное питания основного блока. В принципе доработать печатную плату под автономное использование большого труда не составит.
    Частоту преобразования можно изменить увеличив емкость частотозадающего конденсатора. Но это повлечет уменьшение максимальной мощности и увеличение количества витков на первичке и вторичке. В архиве файл сохранения расчетов трансформатора для этого блока питания в программе Денисенко.

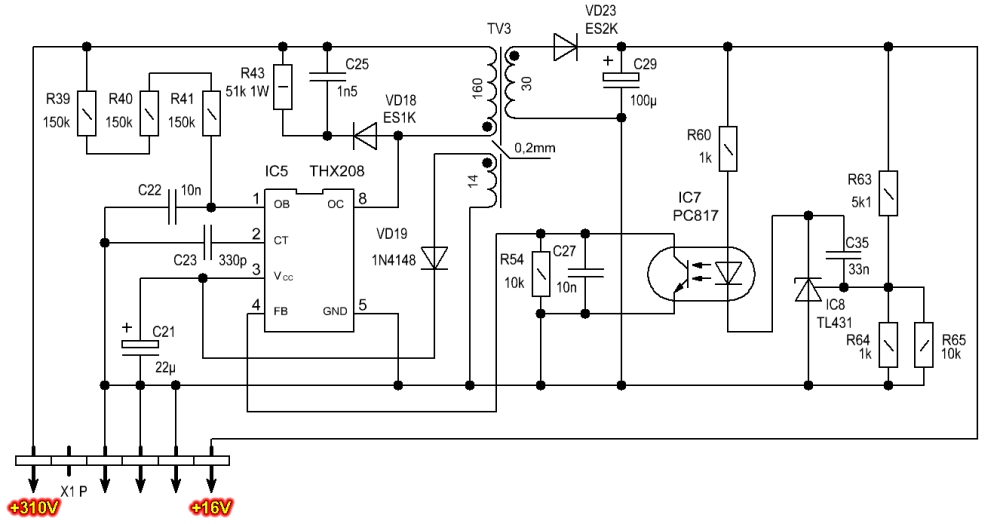

Блок питания дежурного режима. Схема

    Сердечники покупались на Али, но у продавца данный товар уже не доступен. Феррит ЕЕ13 есть и у других продавцов, но цена что то больно высока. Покопавшись по Али удалось найти продавца с уже с намотанными трансформаторами и цена более демократичная.
    Однако Далеко не всем нужно даже 10 штук, не говоря уже о 20 штуках. Сам контроллер стоит всего рубль двадцать их деньгами и это за 10 штук, так что тут как бы не дорого, а вот если не имеет смысла покупать десяток или два десятка ферритов, то их можно наколупать в энергосберегающих лампах мощность около 10 Вт. Я правда эти ферриты не разбирал, поэтому не знаю есть ли там зазор, а зазор в 0,2...0,3 мм в данном сердечнике необходим.

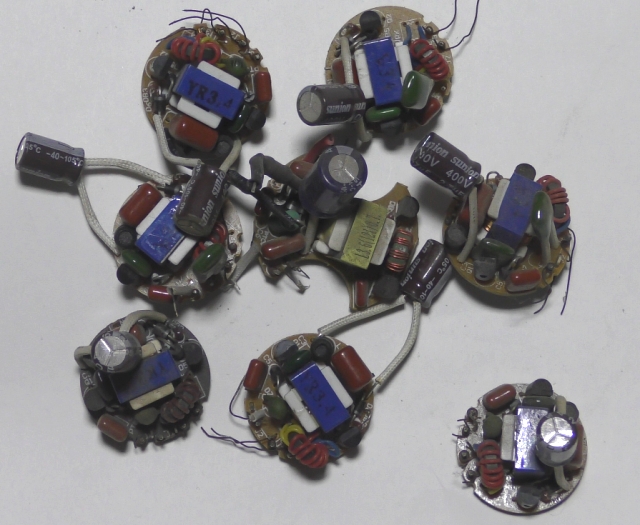

Сердечники от балластов

    Напряжение питания самого контроллера не должно превышать 9 вольт. Контроллеры деляться на 2 подгруппы THX208-7V и THX208-8V, означающие, что первые имеют силовой транзистор на 700 вольт, а вторые на 800 вольт.
    Имеется защита от перегрева, срабатывающая при 135 градусах самого кристалла.
    Защита от перегрузки традиционная – при перегрузке контроллер не дополучает напряжения собственного питания и как только это напряжение снижается ниже 4,2 вольта контроллер останавливается. Питание с трансформатора исчезает вообще и при достижении напряжения 3,6 вольта контроллер перезапускается, т.е. перестает потреблять по шине питания до увеличения напряжения величины запуска – 8,8 вольта. Напряжение питания контроллера начинает расти за счет первичного напряжения, подаваемого через мегаомный резистор и как только но достигает напряжения запуска контроллер стартует.
    Для любителей подробностей в АРХИВ добавлены даташники на этот контроллер – может Ваш перевод будет более подробным.

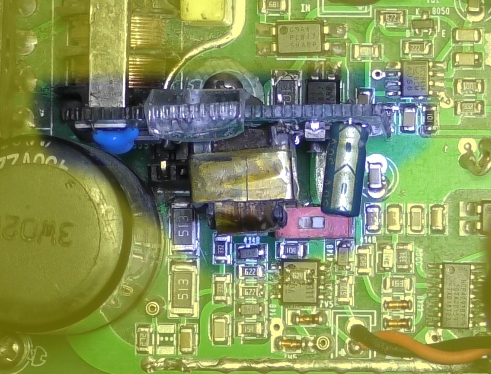

Блок питания установлен на свое место

    В АРХИВЕ привидена схема данного блока питания в составе более мощного источника постоянного напряжения. Вычленить необходимое, надеюсь, будет не трудно.

    В заключении еще пара слов о мелких блока питания – есть еще ОДИН ВАРИАНТ, более удобный для установки в самодельные устройства и имеющий чуть большую мощность. Однако я уже три раза эти блоки питания заказывал и на всех трех партиях отсутствует маркировка используемого контроллера. Поэтому даже для меклосерийного производства данные блочки не рекомендуются – только для единичного.
