МНОГОКАНАЛЬНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

    Предлагаемый лаборатоный блок питания предназначен для питания электронных устройств в процессе их налаживания регулируемым в широких пределах стабилизированным напряжением положительной и отрицательной полярности, а также постоянным и переменным нестабилизированным напряжением . В стабилизаторах напряжения предусмотрена защита от чрезмерного тока нагрузки с регулируемым порогом срабатывания . В случае двухполярного питания нагрузки предусмотрена возможность отключения обоих стабилизаторов при перегрузке любого из них .
   Основные технические характеристики
    Напряжение питающей сети, В 220
    Выходное регулируемое стабилизированное напряжение, В положительной поляр ности 0...15 отрицательной поляр но сти 0...15
    Ток срабатывания защиты стабилизаторов напряже ния, А 0,05...2
    Выходное нестабилизированное напряжение (при токе нагрузки 2 А), В ±9, ±18
   Постоянное нестабилизированное напряжение, изолированное от общего провода (при токе нагруз ки до 0,05 А), В 200
    Переменное двухфазное напряжение, В 8; 16
    Переменное напряжение, изолированное от общего провода, В 90
    Максимальная потребляемая мощность, Вт 65
    Габариты, мм 210x90x190 Масса, кг 3,8

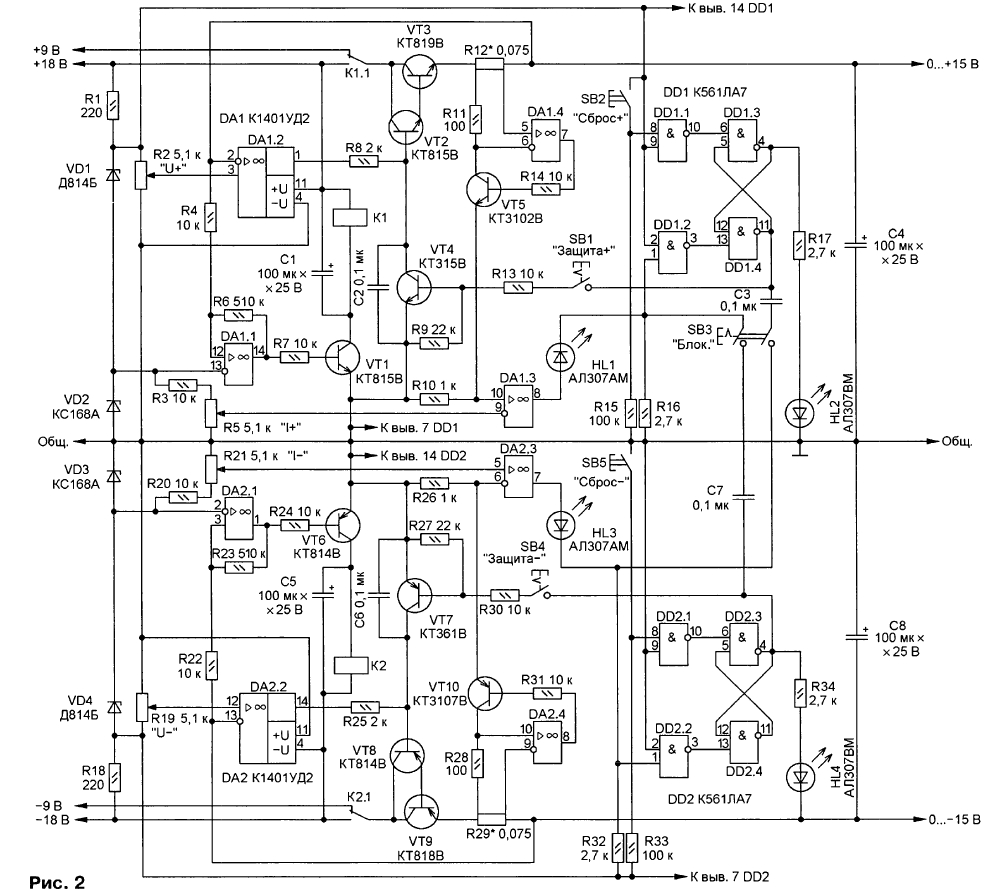

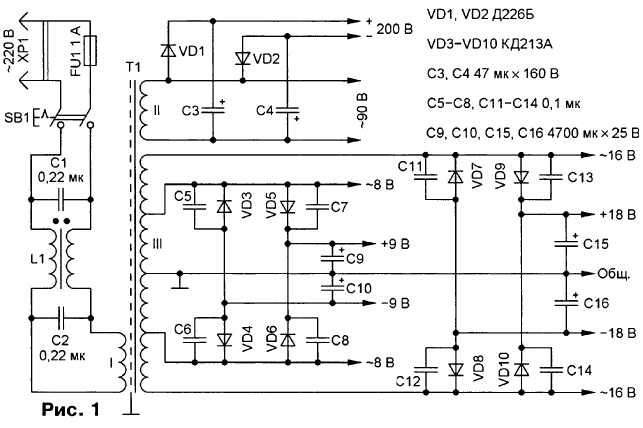

    Предлагаемый блок питания состоит из двух частей : блока выпрямителей и блока стабилизаторов . Схема блока выпрямителей показана на рис . 1. Схема блока стабилизаторов показа на на рис . 2. Горизонтальная линия об щего провода делит схему на две части . Выше этой линии расположен стабилизатор напряжения положительной полярности , ниже — отрицательной . Эти схемы аналогичны и почти симметричны .

В . СТЕПАНОВ , Радио, 2011 , № 10 , с. 27 - 29
