ДРАЙВЕР ДЛЯ СВЕТОДИОДОВ HV9910

    Немного ниже будет статья с расчетами элементов для светодиодного драйвера на основе ШИМ контроллера HV9910, а пока немного информации для размышления и личные впечатления... Покупались данные драйвера ЗДЕСЬ.
    Драйвер весьма и весьма не плох, но имеет недостатки - рекомендованную довольно большую частоту и не возможность использовать его с транзисторами, у которых затворы имеют довольно большую запасенную энергию. При использовании IRF740 от Вишай Силиконикс драйвер сохраняет работоспособность до напряжения питания 100...130 вольт. При питании от сети управляющий вывод драйвера попросту отгорает, причем у меня даже убился светодиод на 100 Вт. Использование резистора в цепи затвора не помогло. Опыты по созданию самодельного драйвера на базе этой микросхемы пока отложены - транзисторов с легкими затворами у меня нет, да и в продаже они не частые гости.
    Из доступных остается не такой уж большой выбор:
    STD7NM50N - 550 V, 5 А, Qg 12nC, корпус TO-252. Есть такой же в корпусе ТО-220, именуется как STF7NM50N, но цена сильно завышена, видимо как раз из за популярности в светодиодных драйверах.

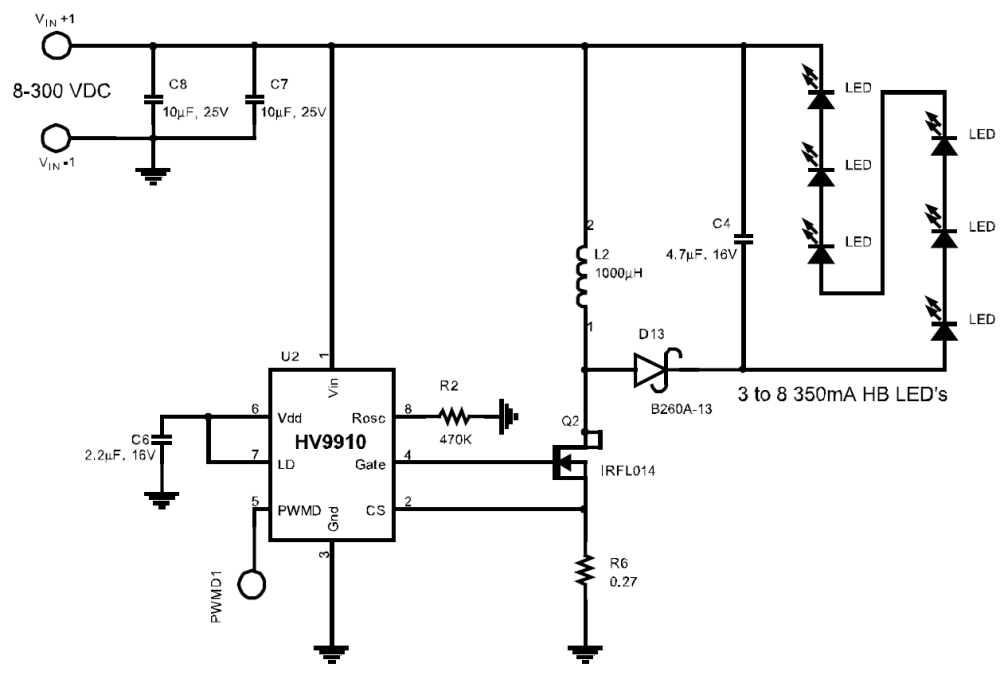

    Мелькает схема в котрой используется IRFL014, но тут следует обратить внимание на то, что это просто взрыв-пакет:

    Дело в том, что рисовальщик данной схемы ОЧЕНЬ грубо ошибся - это повышающий преобразователь и надпись возле входного напряжения 8-300 В является ГРУБЕЙШЕЙ ОШИБКОЙ. При подаче напряжения выше 40 вольт первым естественно разорвет транзистор, поскольку IRFL014 имеет максимальное напряжение 60 вольт, следом рванут электролиты питания - 10 мкФ на 25 В как то маловато. Данная схема будет прекрасно работать на напряжениях не выше 20 вольт и яркость светодиодов не будет изменятся до снижения напряжения питания до 8 вольт. Данный вариант удобно использовать для создания фонариков с аккумуляторами на 12 вольт.

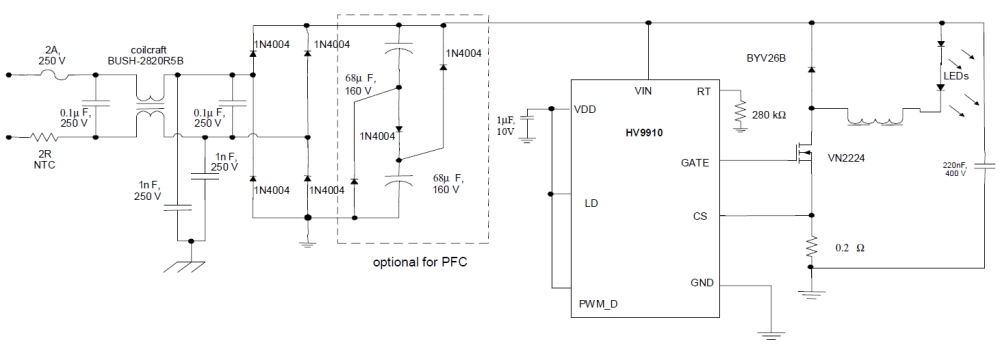

    Самой правильной схемой является схема из даташита, поскольку использует даже некую пародию на компенсатор коэффициента мощности

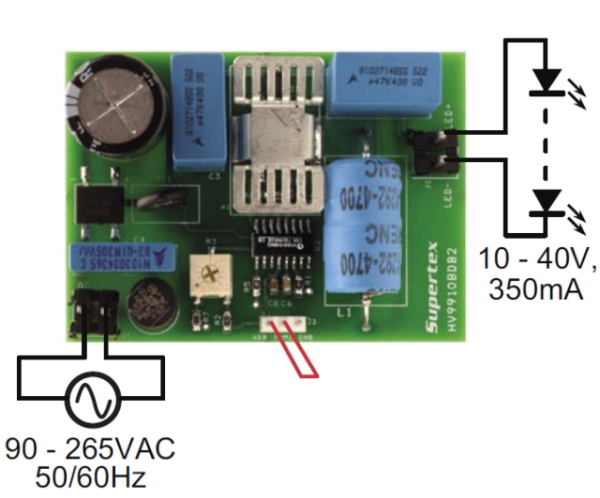

    Так же выпускается, но найти в продаже демонстрационную плату не удалось. В ней используется HV9910 в корпусе с 16 ногами и данная плата обеспечивает ток 350 мА с напряжением от 10 до 40 вольт. Входное напржение от 90 до 265 вольт. Как раз именно в этой плате и используются транзисторы STD7NM50N.

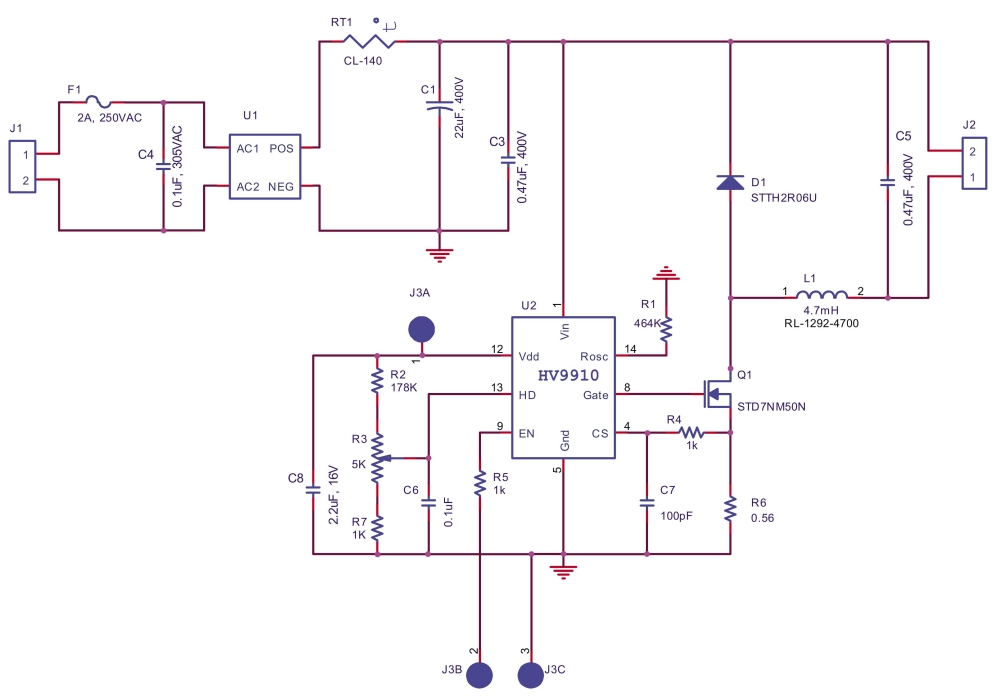

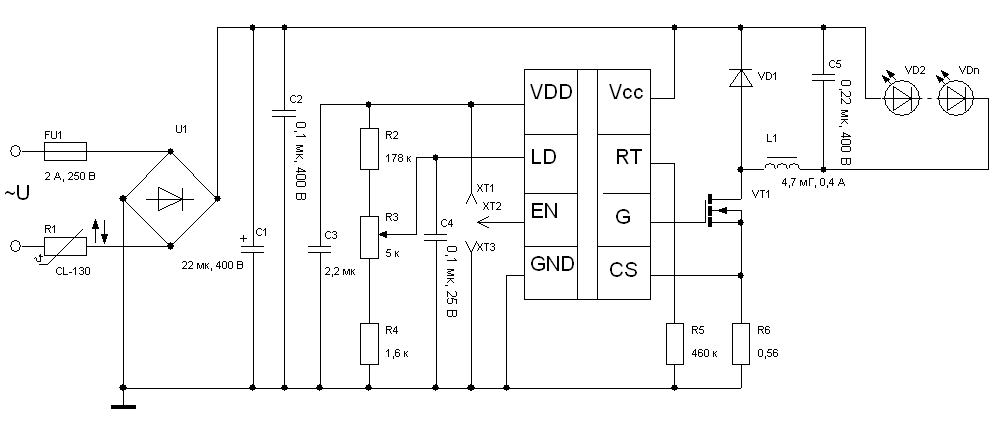

    Принципиальная схема этого демонстрационного драйвера с регулировкой яркости приведена ниже:

    Разумеется, что далеко не всем захочется заморачиваться с пайкой, да еще SMD компонентов, поэтому перед статьей с подробным описание работы HV9910 дам ссылочку на уже готовые драйвера:
    ДРАЙВЕРЫ ДЛЯ СВЕТОДИОДОВ - отсортированы по количеству заказов.

УНИВЕРСАЛЬНАЯ ИМС ШИМ – КОНТРОЛЛЕРА HV9910
ДЛЯ ПОСТРОЕНИЯ ДРАЙВЕРОВ СВЕРХЯРКИХ СВЕТОДИОДОВ

    Развитие источников света на полупроводниковых светодиодах привело к тому, что в настоящее время возникла потребность в устройствах - драйверах, обеспечивающих управление такими источниками освещения. И здесь, наряду с драйверами на дискретных компонентах начинают широко применяться драйверы, построенные на специализированных микросхемах [1]. Такие ИМС представляют собой, как правило, ШИМ-контроллеры, работающие как по «прямоходовому» алгоритму, так и по «обратноходовому» алгоритму.
   Преимущества применения специализированных ИМС в драйверах светодиодных источников освещения очевидны - малые габариты, простота настройки, высокая надёжность, низкая себестоимость. Тенденция такова, что многие известные зарубежные электронные компании налаживают серийный выпуск специализированных ИМС драйверов для светодиодных источников освещения.
   В этом отношении перспективной будет разработка отечественной ИМС ШИМ-контроллера для построения драйверов управления источниками освещения на сверхярких светодиодах.
   Многие производители электронной компонентной базы, среди которых в первую очередь следует отметить Infineon, NXP Semiconductors, STMicroelectronics, Linear Technology, International Rectifier, Texas Instruments предлагают широкую и разнообразную номенклатуру специализированных ИМС ШИМ-контроллеров для светодиодных источников освещения Наряду с ними менее известные фирмы, такие как Melexis и Supertex предлагают не менее интересные решения в части специализированных ИМС ШИМ- контроллеров. В этом отношении следует отметить ИМС ШИМ-контроллера HV9910 фирмы Supertex [2]. Данная ИМС интересна тем, что может работать как в режиме «прямоходового» преобразователя, так и в режиме «обратноходового» преобразователя. обеспечивает построение драйвера с минимальным числом навесных компонентов и может работать в диапазоне питающих напряжений от 8,0 В до 450 В (рис. 1).
   Драйверы, построенные на ИМС HV9910 или MLX10803 [3] существенно упрощают конструкцию и повышают надежность устройств управления светодиодными источниками света, а также обеспечивают их высокие технико-экономические показатели, что немаловажно в условиях жёсткой конкуренции на данном сегменте рынка. Таким образом, ИМС ШИМ-контроллера должна быть разработана так, чтобы обеспечивать построение схем драйверов светодиодов как в виде схемы без гальванической развязки (рис. 1), так и в виде схемы с гальванической развязкой светодиодов (рис. 2). В первом случае, в качестве управляющего элемента используется n-МОП транзистор, выполняющий функцию источника стабильного тока в цепи последовательно включенных светодиодов (рис. 1).

Рис.1 Типовая схема применения ИМС ШИМ-контроллера HV9910
в схеме без гальванической развязки светодиодов

    Таким образом, при разработке ИМС ШИМ-контроллера, для обеспечения нормальной работы в течение всего срока службы должны быть учтены и реализованы многие факторы, а именно: БиКМОП технология с процессом жёсткой высоковольтной изоляции элементов (rugged high voltage junction isolated process), обеспечивающая работу ИМС с напряжением питания до 450 В (целесообразно). Возможны и другие варианты: стандартные КМОП и биполярные технологии, обеспечивающие максимальные пробивные напряжения до 60 В. С точки зрения системотехники и схемотехники в ИМС ШИМ-контроллера должны быть предусмотрены функции, обеспечивающие высокий к.п.д. и cos  драйвера, а также функции защиты - защиту от электростатического потенциала, защиту от короткого замыкания нагрузки и т. п. Также необходимо обеспечить возможность программирования некоторых
функций, в частности функцию настройки внутреннего ШИМ-компаратора.

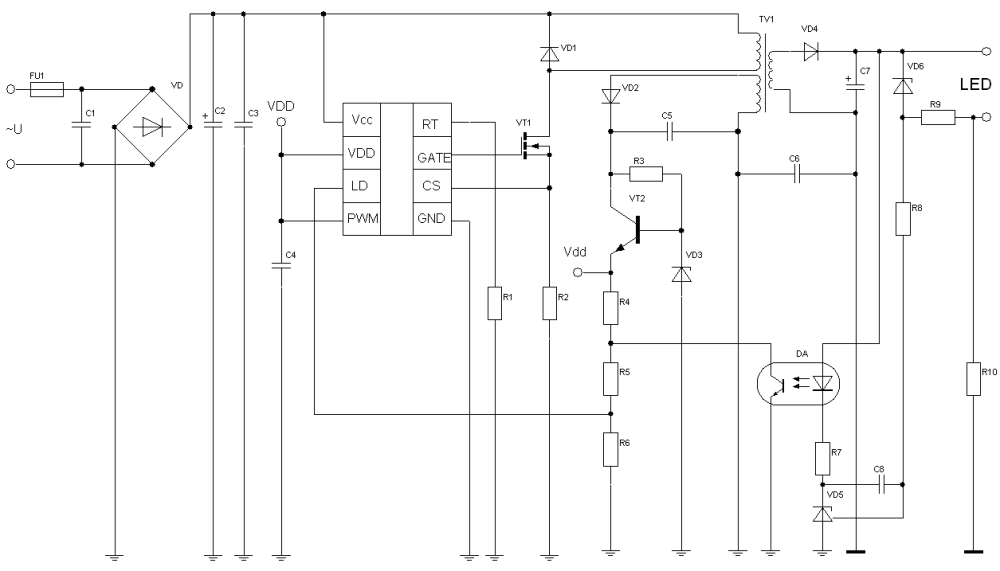

Рис.2 Типовая схема применения ИМС ШИМ-контроллера в схеме с гальванической развязкой светодиодов

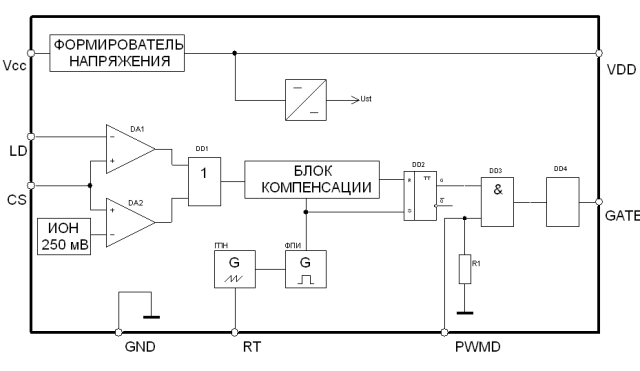

    С учётом таких требований структурная схема ИМС ШИМ-контроллера для управления сверхяркими светодиодами представлена на рис. 3.
   Питающее напряжение поступает на внутренний стабилизатор напряжения, формирующий внутренне стабильное напряжение 7 В и которое поступает на выход VDD. От этого напряжения запитывается внутренний стабилизатор напряжения, формирующий рабочее напряжение логики.

Рис. 3. Структурная схема универсальной ИМС ШИМ-контроллера

    На ШИМ-компаратор, выполненный на двух дифференциальных каскадах DA1 и DA2, поступает управляющий сигнал SC (например, с датчика тока R6 – рис. 1), обеспечивающий управление скважностью выходного сигнала ШИМ-компаратора. Нижний порог работы ШИМ-компаратора задаётся напряжением 250 мВ, формируемым внутренним источником опорного напряжения. Верхний порог работы ШИМ-компаратора задаётся внешним напряжением по входу LD. С выхода ШИМ-компаратора импульсный сигнал с нормированной скважностью поступает на блок компенсации.
   Поступающий на этот же блок сигнал внутреннего генератора, позволяет исключить влияние помех и паразитных колебаний. С выхода блока компенсаций импульсный сигнал поступает на бистабильную RS-ячейку DD2.
   С её выхода Q через элемент 2И-НЕ DD3, сигнал через буферный каскад DD4 поступает на выход GATE для управления током мощного внешнего n-МОП транзистора. Логический элемент DD3 служит для того, чтобы через вход PWMD можно было использовать внешний ШИМ-сигнал.
   Данный вариант реализации ИМС ШИМ-контроллера позволяет эффективно управлять внешним n-МОП транзистором с частотой переключения до 300 кГц. При этом частота задаётся внешним резистором, подключаемым к выводу RT в соответствии со следующим соотношением:

fOSC(кГц) = 25000 / (RT(кОм) + 22).

    В варианте реализации драйвера без гальванической развязки светодиодов (рисунок 1), цепь последовательно включенных светодиодов управляется током, а не напряжением, что позволяет обеспечивать стабильную яркость свечения светодиодов и повышенную надёжность их работы. Величина индуктивности дросселя L1 может быть рассчитана при помощи соотношения.

L = (UCC × ULED) × TON / (0,3 × ILED)

    где UCC – напряжение питания ИМС, ULED – падение напряжения на цепи последовательно включенных светодиодах, ILED – ток светодиодов (номинальное значение – 350 мА), TON – время нахождения внешнего n-МОП транзистора в открытом состоянии и рассчитывается в соответствии с формулой:

TON = D / fOSC

    где fOSC – частота внутреннего генератора ИМС, D – коэффициент, равный отношению падения напряжения на цепи последовательно включенных светодиодах к напряжению питания ИМС:

D = ULED / UCC

    Подключаемый к выводу GATE внешний n-МОП транзистор должен иметь время переключения не более 25 нс при частоте работы ШИМ менее 100 кГц и не более 15 нс при частоте работы ШИМ более 100 кГц. Вход PWMD может служить как для управления защитой ИМС ШИМ- контроллера, так и для маскирования внутреннего ШИМ-сигнала внешним сигналом. При нулевом уровне сигнала на входе PWMD, на выходе GATE, будет также присутствовать сигнал нулевого уровня. При высоком уровне сигнала на входе PWMD, на выходе GATE ИМС установится сигнал, формируемый внутренним ШИМ-компаратором.
   Данная ИМС ШИМ-контроллера может быть изготовлена на базе отечественных технологий, таких как стандртная эпитаксиально-планарная технология, а также БиКМОП технология, имеющаяся в ОАО «Микрон». (Наверное мечты автора статьи).
    Данная ИМС ШИМ-контроллера может быть изготовлена в корпусе DIP- 8 или SOIC-8. Кроме применения в драйверах светодиодов, эта ИМС позволяет разрабатывать схемы импульсных источников питания и линейных стабилизаторов напряжения.

Сурайкин Александр Иванович, к.т.н., доцент кафедры микроэлектроники

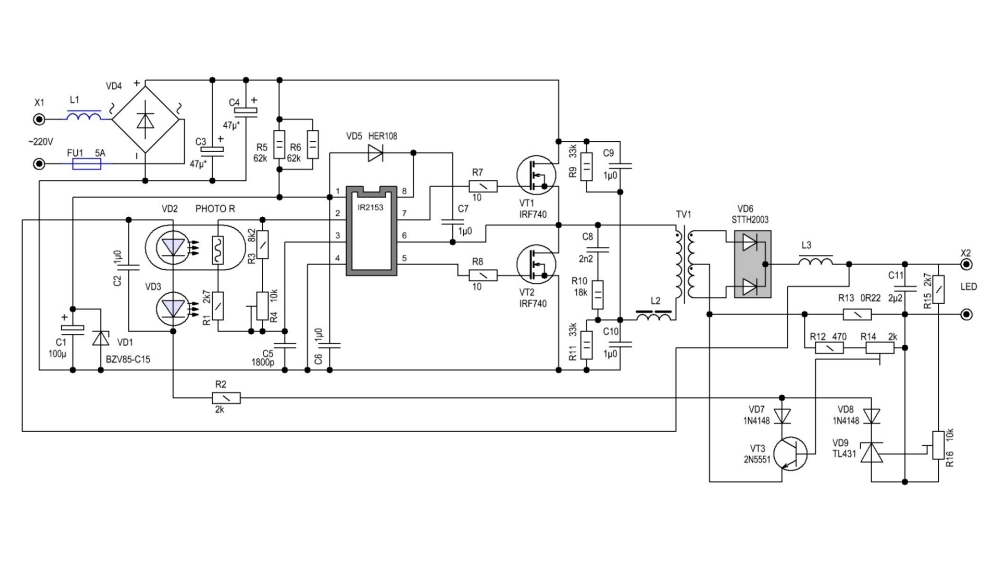

    Разумеется, что 1 А для светодиодов может быть маловато, поэтому немного поразмышляв и покопавшись в своих загажниках был собран стабилизатор тока для мощных светодиодов, пичем мощность драйвера зависит только от габаритной мощности трансформатора и максимальных токов силовых ключей и может достигать 500-600 Вт. Принципиальная схема мощного драйвера для светодиодов приведена ниже:

    Использование трансформатора тока тут не совсем случайно - немного позже будет опробовано мощное зарядной устройство, работающее по такому же принципу. Здесь же просто отработка технологии и схемотехники. Данный драйвер показал весьма не плохие результаты, правда запас по напряжению я сделал слишком больши и пришлось немного повозится с дросселем расеивания.

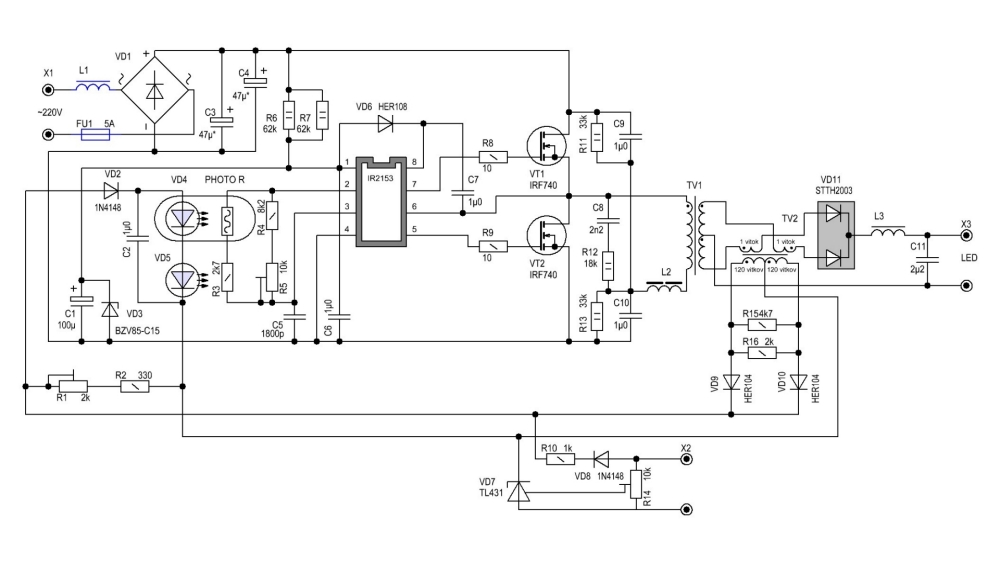

    Если нужен не очень мощный драйвер, то можно отказаться от трансформатора тока, воспользовавшись обычным измерительным резистором, работающим на транзистор управления оптроном:

    Разумеется, что приведенной информации для сборки не достаточно, поэтому чтобы не повторяться и понять как изготовить оптрон и какие компоненты можно использовать можно посмотреть видео на эту тему:

  Архив на схемы и плату драйвера на 100 и более Вт ЗДЕСЬ.
