Драйверы для MOSFET и IGBT

    Компания Toshiba предлагает широкий ассортимент надежных оптопар. Напряжение изоляции до 5 КВ, большой ассортимент различных типов и широкий выбор корпусов с различным расстоянием между входными и выходными контактами позволяют разработчикам создавать лидирующие на рынке устройства.
    На данный момент компания Toshiba производит около 600 видов оптопар, что позволяет ей удерживать лидирующие положение на самых различных рынках, включая промышленное оборудование, системы преобразования энергии, бытовую технику, телекоммуникационные системы и др.
    Качество и надежность являются основным свойством оптопар Toshiba.
    Вся продукция удовлетворяет требованиям безопасности междуна родных органов регулирования, таких как UL/cUL, TUV, VDE, BSI, IEC.

    Высокая скорость передачи сигнала до 50 Мбит/с
    Широкий ассортимент ультракомпактных оптопар
    Длительное время работы светодиода
    более чем 100 000 часов
    Расширенный температурный диапазон до 125 С
    Высокое качество и надежность


    Оптопары Avago Technologies можно использовать в различных изоляциях, начиная от цепей питания и управления двигателями до данных схемы связи и цифрового логического интерфейса.
    Основное назначение оптопары - обеспечить электрическую изоляцию и изоляция сигналов. Популярность оптопар Avago Technologies объясняется экономить эффективные инновации в этих областях.
    Оптопары устраняют влияние электрических помех, вызванных перекрестными помехами, сбои в питании и электрические помехи. Обеспечивают изоляцию высокого напряжения обеспечивая безопасный интерфейс между высоким и низким напряжением в электрических цепях. Oни также используются для переключения логических уровней. Ключевые продукты Avago Technologies включают оптопары с фототранзисторным выходом, цифровым и аналоговым выходом, высокая скорость и высокая производительность, драйверы для транзисторов с изолированным затвором и интеллектуальные силовые модули, интеллектуальные датчики тока, твердотельное реле (Photo MOSFET) и устройства для других приложений.

    Фирма International Rectifier выпускает широкую гамму микросхем драйверов для управления затворами IGBT и полевых транзисторов.
    Все драйверы выпускаются в DIP и SMD исполнении с возможностью управления затворами приборов, работающих под напряжением до 1200 В при макс. выходном напряжении на затворе до 20 В. Выпускаемые драйверы предназначены для управления затворами верхних, нижних, полумостовых, верхних и нижних, раздельных трехфазных мостовых и трехфазных схем включения.




ПАРАМЕТРЫ ОПТРОДРАЙВЕРОВ
НАИМЕНОВАНИЕ ТОК ВХОД, МИН/МАКС, мА ТОК ВЫХ, А НАПРЯЖ, В ЗАДЕРЖКА, нС МАКСИМАЛЬНАЯ ЧАСТОТА, кГц КОРПУС
TLP700 7,7/10 ±1,5 15...30 500-500 50
TLP250 5/20 ±1,5 35 500-500 25 DIP-8
TLP350 5/20 ±2,5 15...30 500-500 50 DIP-8
TLP352 5/20 ±2,5 15...30 200-200 50 DIP-8
TLP358 5/20 ±6 15...30 500-500 50 DIP-8
ACPL-T350 5/20 ±2,5 15...30 500-500 50 DIP-8,
SDIP-8
ACNW3190 5/20 ±5 15...30 500-500 50 DIP-8,
SDIP-8
ACNW3430 5/20 ±5 15...30 150-150 50 DIP-8,
SDIP-8
ACPL3130 5/20 ±2,5 15...30 500-500 50 DIP-8,
SDIP-8
ACPL-P343
ACPL-W343
5/20 ±4 15...30 200-200   SO-6
EL3184
FOB3174
5/20 ±3 15...30 250-250 200 DIP-8,
SDIP-8
HCPL-3120
HCNW3120
5/20 ±2,5 15...30 500-500   DIP-8,
SDIP-8
HCPL-3180
IX3180
5/20 ±2,5 15...30 200-200 200 DIP-8,
SDIP-8
HCPL-5120
HCPL-5121
5/20 ±2 15...30 200-200 200 DIP-8,
SDIP-8
БОЛЕЕ ПОДРОБНО ЗДЕСЬ

    Если же не требуется гальваническая развязка и использование драйверов не возможно (не важно по каким причинам) можно использовать эмиттерные повторители на базе комплементарных пар транзисторов. Самой популярной парой является пара типа BD139-BD140.
    В видеоролике показано как организовать драйверы подобного типа. В частности рассматривается вариант управления мощными транзисторами микросхемой IR2153:

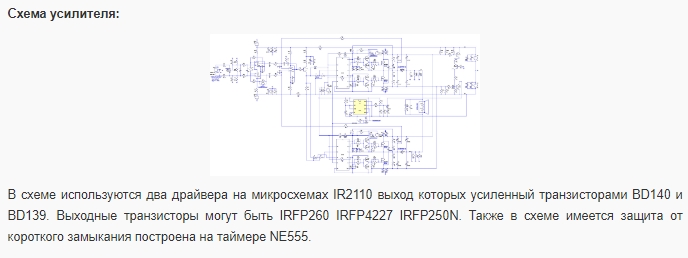

Однако использовать подобную связку транзисторов имеет смысл лишь в том случае, когда сама микросхема не может обеспечить требуемый ток. Ниже приведе скрин, сделанный на одном сайте. В статье описан усилитель мощности D класса и автор с городостью заявляет, что микросхема IR2110 была усилена транзисторами:

Усиление микросхемы IR2110

    Я конечно понимаю, что IR2110 в некоторых случаях может не справится с управлением мощных транзисторов и именно по этой причине был создан КАЛЬКУЛЯТОР.
    Однако усиливать микросхему, способную отдавать 2 ампера транзисторами у которых максимальный ток коллектора составляет 1,5 ампера как то не правильно.
    Ниже приведена таблица в которой приведены параметры скоростных транзисторов, наиболее подходящих для использования в качестве драйверных каскадов силовых транзисторов.
    Первой строкой идут транзисторы на 1,5 ампера, разумеется, что для усиления IR2110 они не пригодны, но они могут использоваться для усиления IR2153.

ПАРАМЕТРЫ КОМПЛЕМЕНТАРНЫХ ПАР ДЛЯ ДРАЙВЕРОВ

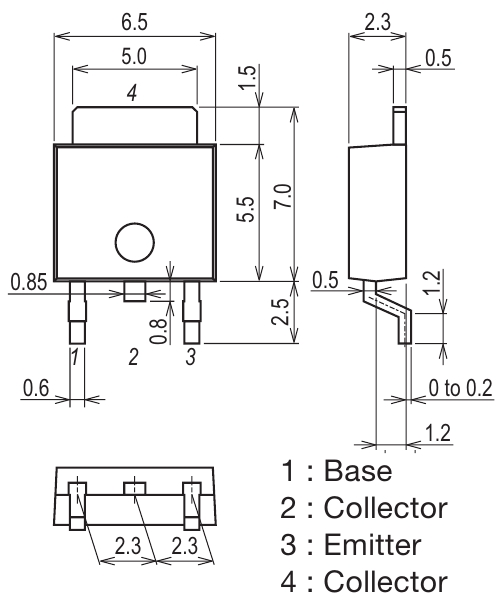

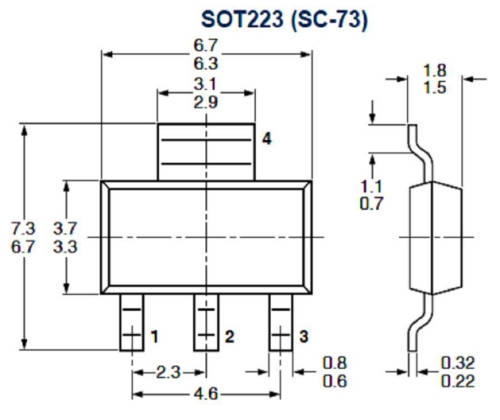

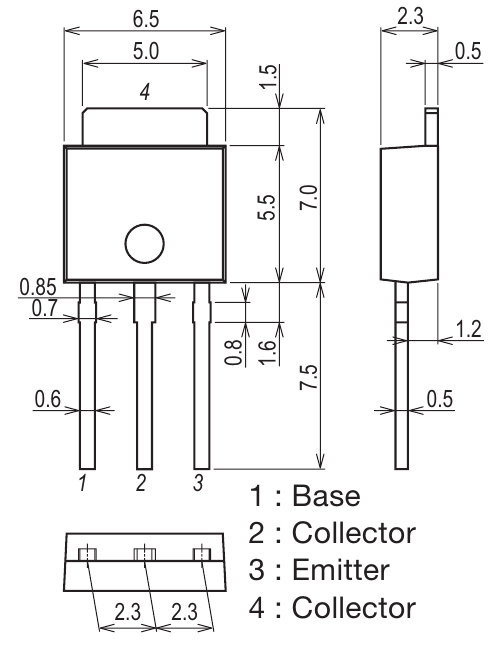

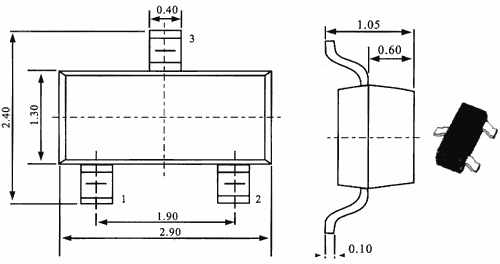

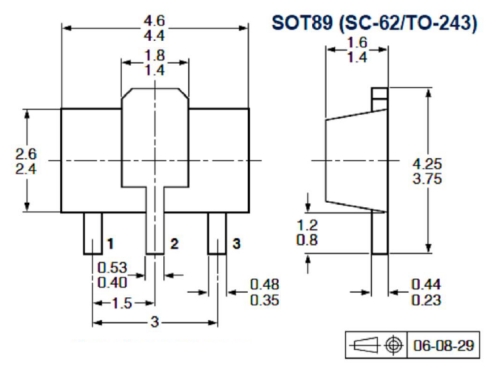

НАИМЕНОВАНИЕ UKE, V IK, A h21 F1, MHz КОРПУС
SS8550   P-N-P
SS8050   N-P-N
40 1,5 40...400 100 SOT-23
ZXTP25100BFH   P-N-P
ZXTN25100BFH   N-P-N
100 2 25...300 200 SOT-223
2SB1323   P-N-P
2SD1997   N-P-N
30 3 50...70 100 SOT-89
2STD2360 2STF2360 2STN2360   P-N-P
2STD1360 2STF1360 2STN1360   N-P-N
60 3 80...160 130 SOT-223,
SOT-89,
TO-252
PBSS304PZ   P-N-P
PBSS304NZ   N-P-N
60 4 60...200 130 SOT-223
PBSS5480X   P-N-P
PBSS4480X   N-P-N
80 4 80...300

100

SOT-89
2SA2039   P-N-P
2SC5706   N-P-N
50 5 200 360 TO-251
TO-252
NSS60600MZ4   P-N-P
NSS60601MZ4   N-P-N
60 6   100 SOT-223
2SA2040   P-N-P
2SC5707   N-P-N
50 8 200 290 TO-251
TO-252
MJE15033   P-N-P
MJE15032   N-P-N
250 8 10...50 30 TO-220
СБОРНИК ДАТАШНИКОВ НА ЭТИ ТРАНЗИСТОРЫ
