ДРАЙВЕР ДЛЯ СВЕРХЯРКИХ СВЕТОДИОДОВ

    Микросхема HV 9910 выпускается фирмой Supertex I nc . для применения в светодиодных лампах, питающихся напряжением от 8 до 450 V (!).
    Микросхема представляет собой импульсный источник стабильного тока через светодиод или светодиодную матрицу составленную из последовательно включенных суперярких светодиодов . Входное напряжение постоянного тока мо жет быть от 8 до 450 V ( при работе от переменного тока используется мостовой или другой выпрямитель ).
    Микросхема работает совместно с внешним высоковольтным MOSFET транзистором . Частоту переключения можно регулировать от нескольких десятков килогерц до 300 кГц путем изменения сопротивления одного резистора , подключенного к выводу RT . Ток через светодиоды можно задать от единиц миллиампер до 1 А путем изменения величины контрольного сопротивления , включенного в цепи истока выходного транзистора . Напряжение с этого сопротивления поступает на вывод CS микросхемы , и по величине этого напряжения вычисляется величина тока .
    Кроме того , яркостью светодиода ( или светодиодов ) можно управлять подачей управляющих импульсов на вывод PWM , при этом происходит модуляция этими импульсами более высокочастотного импульсного сигнала , на котором происходит преобразование. Соответственно скважности модулирующих импульсов изменяется и яркость светодиодов . При подаче логической единицы на вывод PWM генератор включен , а при подаче нуля - выключен . В микросхеме имеется встроенный стаби лизатор напряжения 7,5 V, который может быть использован для системы управления . Частоту генератора можно установить в диапазоне от 25 до 300 кГц изменением сопротивления резистора на выводе Rt ( или Rosc ). Частота определяется по формуле : F = 25000/( R +22). Частота выражена в кГц , сопротивление в кОм . Частота импульсов ШИМ , подаваемых на вывод PWM может быть от 100 Гц до 5 кГц . При этом , скважность импульсов может быть от нуля до 100% , то есть , практически любая . Соответствующим образом будет изменяться яркость светодиода ( или светодиодов ). Сопротивление контрольного резистора в цепи истока выходного транзистора выбирают таким , чтобы при максимальном токе напряжение на нем было равно 0.25 V .

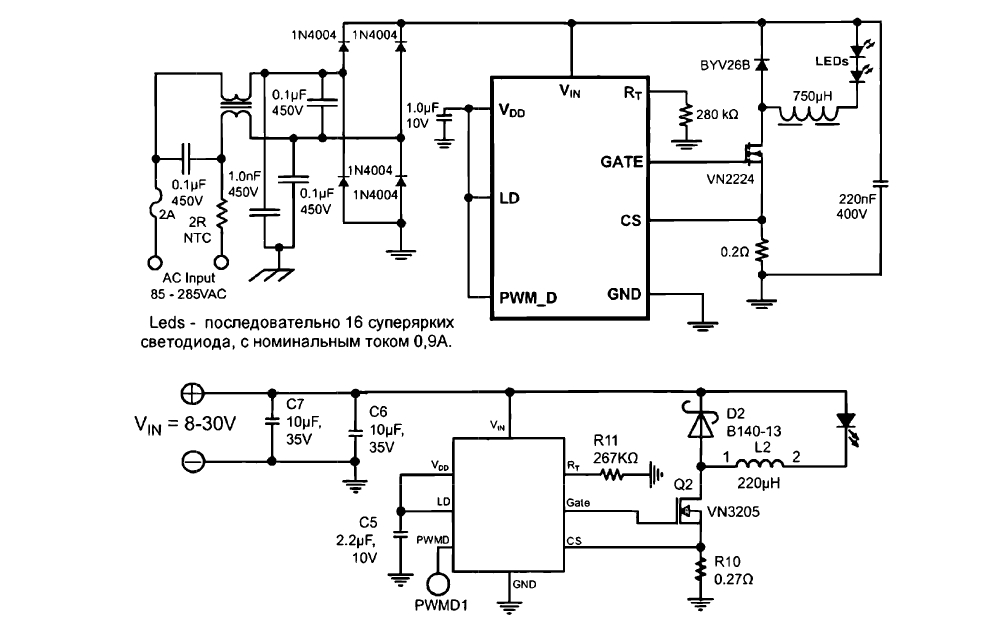

Схема стабилизатора тока для светодиодов

    Используя подобный драйвер Вы однозначно избежите злоключений, кторые постигли меня - спешка в при включении мощных светодиодов разлучила меня с несколькими, пусть и не очень дорогими светодиодами:



    Выход я конечно нашел - собрал стабилизатор тока, но только максимально к нему можно подключить всего два светодиода:

    Светодиоды покупал ЗДЕСЬ, но товар видимо закончился, поэтому в следующий раз буду брать ЗДЕСЬ. Разумеется в планах есть покупка и описанного в статье драйвера для светодиодов. Результаты поисков ЗДЕСЬ.

    По поводу мощных светодиодов для освещения остается добавить, что ТЕПЛЫЙ СВЕТ лучше для жилых помещений, он хоть немного тусклее, но намного приятней глазу, а вот для уличных фонарей лучше брать ХОЛОДНЫЙ - светит заметно ярче.

    Разумеется, что это не единственная схема драйвера для светодиодов. Можно использовать и схемы работающие в линейном режиме стабилизатора тока. Для начала схема подобного драйвера была исследована в симуляторе, причем проверялись практически все режимы работы с различным количеством светодиодов и при различных величинах напряжения питания:

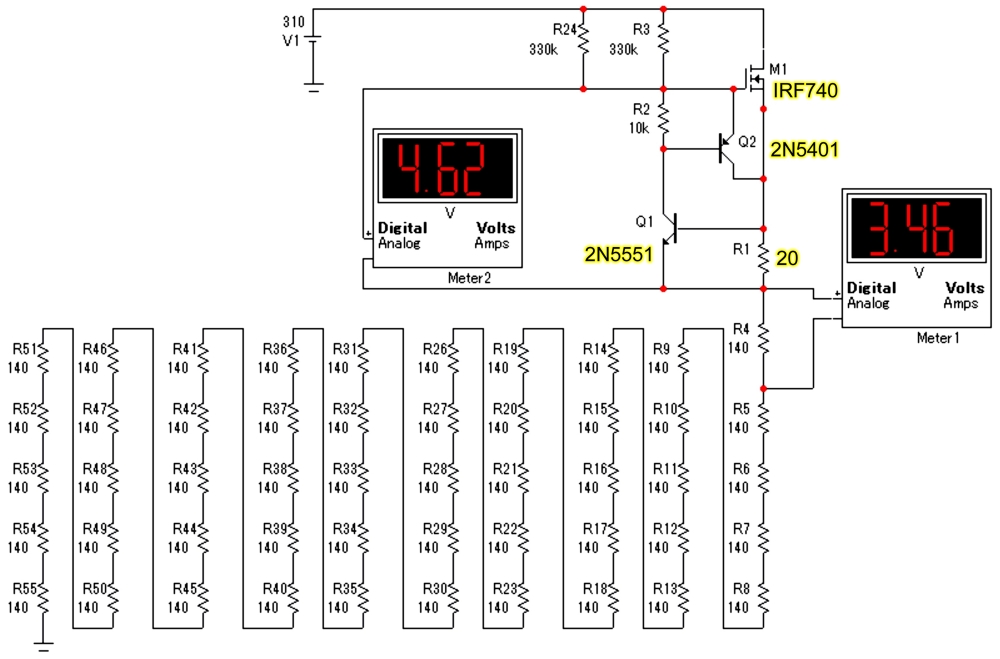

Схема линейного стабилизатора тока для светодиодов

    В приведенной схеме диодный мост и сглаживающий фильтр сетевого напряжения питания заменен на эквивалент - источник постоянного тока с напряжением 310 вольт. Проверка показала возможность запитки до 50-60 штук светодиодов с током от 15 до 25 мА, при этом диапазон питающего сетевого напряжения составляет от 160 до 260 вольт без изменения яркости свечения. Если диапазон питания уменьшить, то возможно подключение и 60-70 светодиодов. Единственный недостаток данного драйвера - довольно высокое тепловыделение на силовом транзисторе и тем оно выше, чем мощнее будут светодиоды. Поэтому при использовании данного драйвера необхдимо предусмотреть соответствующий радиатор для силового транзитора. Для питания сорока светодиодов при токе 24-25 мА радиатора от чипсета материнской платы треьего Пентиума вполне хватило.
    Более подробно об этой схеме линейного драйвера можно посмотреть в видео:

    В видео использованы светодиоды купленные ЗДЕСЬ.

       Разумеется были опробованы и SMD светодиоды, однако выяснилось несколько интересных моментов. Но обо всем по порядку. Для начала была смоделирована схема:

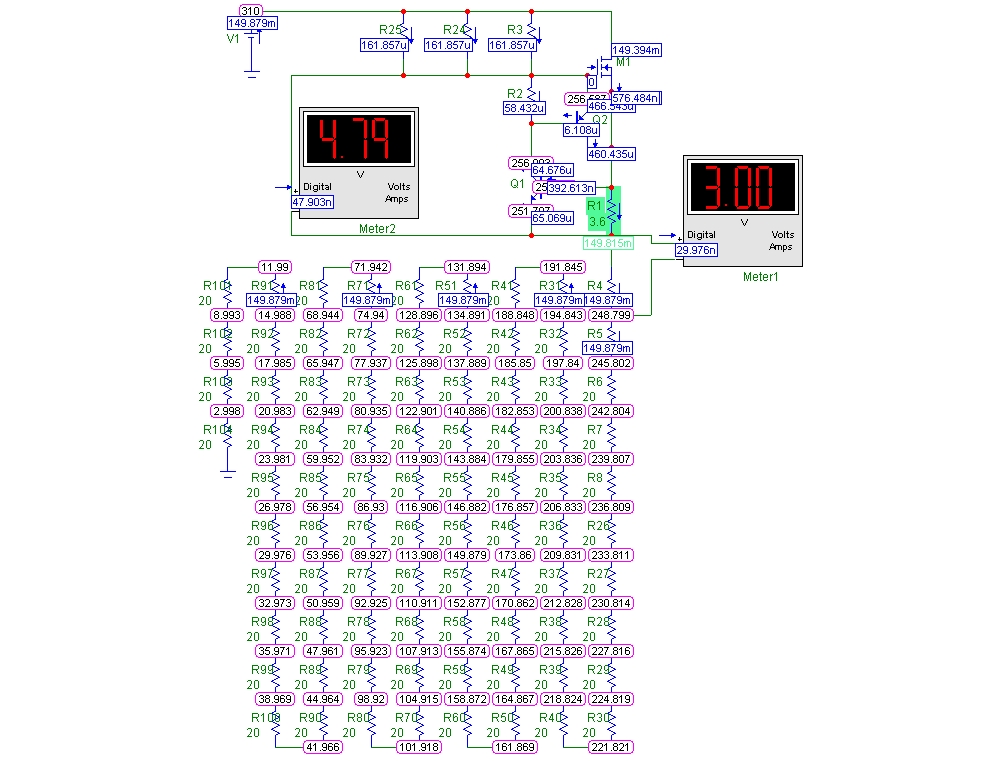

Схема драйвера для светодиодов

    На схеме установлено 84 светодиода и номинал измерительного резистора составил 3,6 Ома. Однако при первичных тестах от пониженного напряжения стало понятно, что ток в 0,15 А для этих светодиодов слишком велик и после нескольких подюоров измерительный резистор стабилизатора тока приобрел номинал равный 26 Омам. Плата со светодиодами была установлена на радиаотор через термопасту и через 20-30 минут нагревается до температуры 60 градусов, т.е. как бы и этого многовато.
    По поводу этой матрицы было снято видео и благодаря подписчику LINKS_234 стала доступна более расширенная информация по пооводу этих и им аналогичных светодиодов.

    Использования данного стабилизатора тока в схеме светодиодного драйвера на светодиодах SMD.

    Прежде всего удалось выявить более-менее надежного продавца, чьи светодиоды соответствуют заявленым в описании характеристикам. Светодиоды конечно же несколько дороже, однако тут уж выбирайте сами - либо цена, либо качество.
    Я покупал ЗДЕСЬ, а надо было покупать светодиоды ЗДЕСЬ.
    Кроме всего прочего так же выяснилось, что совсем не обязательно самому паять SMD светодиоды, поскольку уже есть уже ГОТОВЫЕ СВЕТОДИОДНЫЕ МАТРИЦЫ на различные мощности. Разннобразие и мощностной диапазон просто огромный и я обязательно что то для себя приобрету.
    Было бы не справедливо умолчать еще об одной интересной ссылке - светодиодные лампы на 220 вольт нового поколения. Конструктив данных ламп провел впечатление, а положительный отзыв давнего проверенного подписчика позволяет верить тому, что лампы действительно хороши. Лампы на 3, 7, 9 и 12 Вт.

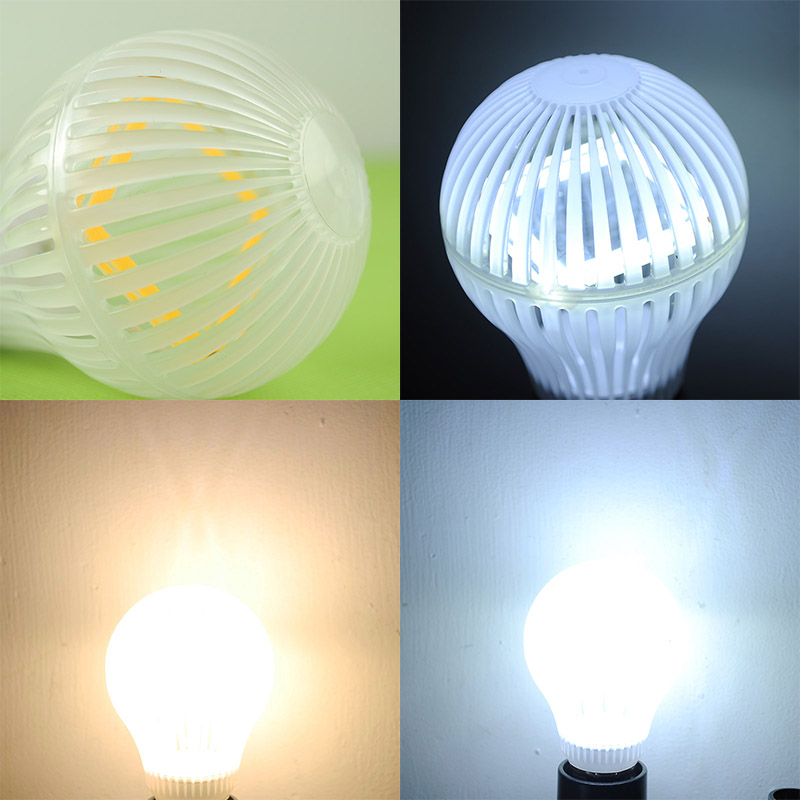

Светодиодная лампа на 220 вольт

    Как и положено есть возможность выбора ТЕПЛОГО или ХОЛОДНОГО света, впрочем подроности смотрите сами ЗДЕСЬ.
