ФЕРРИТОВЫЕ СЕРДЕЧНИКИ ДЛЯ ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ

    Прежде всего этот листок я составлял для себя, чтобы как то более-менее свободно ориентироваться в размерах и ценах. Чтобы иметь представления о том, что это за феррит размеры были сведены в таблицу и обозначены согласно программам "Старичка" (Владимира Денисенко). Скачать программы можно ОТСЮДА.
    Итак, обозначение размеров приведено ниже, еще ниже таблица с размерами и примерами расчетов. За базовые чатоты были взяты 30 кГц и 50 кГц. Выше я стараюсь не лезть и Вам не советую, ну а ниже 30 как бы можно в звуковой диапазон попасть - одна октава вниз - 15 кГц, а это уже многие слышать, следовательно можно получить звук если не на силовом трансформаторе, то на фильтрах вторичного питания.
    Расчет производился для IR2153 с фиксированным выходным напряжением 10 вольт и током 1 ампер (10 Вт), плотность тока 4А/мм2, входном напряжении 200-220-240В, полумост, выход со средней точкой, программа ExcellentIT.

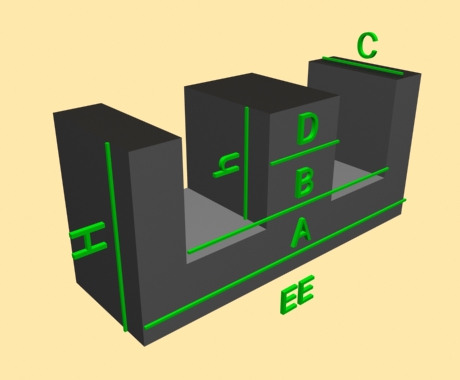

Размеры феррита



ТИП A B C D H h 30кГц 50кГц КАРКАС ЦЕНА/КОЛ-ВО ПРОДАВЕЦ
ГАБАР ПЕРВ ВТОР ГАБАР ПЕРВ ВТОР
EE13 13 10,2 6,1 2,7 6 4,6 7,3 317 25+25 9,3 238 20+20 5+5 6,8$ / 20 ТУТ
EE19 19 14 4,9 4,8 7,9 5,6 15,2 227 18+18 19 170 15+15 5+5 6,4$ / 20
EE25 25,4 18,5 6,3 6,3 14,8 10,8 66 132 11+11 85 99 9+9 5+5 6,7$ / 10
EE28 28 19,3 11,2 7,7 10,5 5,7 71,6 61 5+5 91 46 4+4 5+5 8$ / 10
EE33 33 23,5 12,7 9,7 13,7 9,2 193 43 4+4 249 32 3+3 6+6 8,6$ / 5
EE40 40 26,8 11,6 11,6 17,3 10,3 260 39 4+4 327 30 3+3 6+6 5,1$ / 2
EE4220 42 29,5 19,6 12 21 15,2 716 23 2+2 957 17 2+2 6+6 7,5$ / 2
EE5521 55 37,5 21 17,2 27,8 18,5 1500 15 2+2 1900 11 1+1 11+11 8,5$ / 1
EE65 65 45 27 19,6 32,5 23 2400 11 1+1 4200 8 1+1 - -
EE85 85 55 31,1 27 44 29 6400 7 1+1 7500 5 1+1 - -

    При увеличении потребляемой мощности габаритная мощность трансформаторов несколько увеличивается, особенно это заметно при увеличении вторичного напряжения, поскольку витков на вторичной обмотке становится больше и увеличивается связь магнитных потоков. В таблице же приведены габаритные мощности при выходном напряжении 10 вольт и токе 1 ампер. Сделано это для получения общей информации о сердечнике.
    Кроме этого в таблице отсутствуют некоторые типоразмеры. Необходимость в них конечно же может возникнуть, но если она возникнет, то по любому придется производить полный расчет параметров сердечниа. Это уже самосоятельно. Если же это потребуется мне, то я просто дополню эту таблицу.
    В приведенных сердечниках используется феррит PC40 с магнитной проницаемостью 2300.
    В таблице ссылка на один магазин, хотя в реальности их значительно больше. Например в ЭТОМ МАГАЗИНЕ довольно большой выбор ферритовых колец, однако есть ферритовые сердечники и EE, и ER. Но есть недостаток - крайне мало товаров, отпускаемых по 1-2 штуки. В основном нужно покупать от пяти штук и выше, а для домашнего творчества это получается несколько дороговато.
    Есть еще ОДИН МАГАЗИНЧИК, работающий с сентября 2014 года и имеющий рейтинг 100%. Кроме ферритовых сердечников с каркасами у них есть различные моточных детали уже готовые, начиная от трансформаторов непонятного назначения и заканчивая дросселями фильтров питания на различных сердечниках. Цена несколько выше, но рейтинг...
    При выборе сердечника обращайте внимание на материал из которого он изготовлен. Если обозначения нет, лично я заказывать не буду. Можно конечно затеять переписку с продавцом, но продавцы как правило люди электроники касающиеся лишь косвенно, поэтому вразумительного ответа можно и не получить. Это я уже проверял в других магазинах.
    Уважающий себя продавец обязательно предоставит краткую техническую информацию по материалу ферритового сердечника. Довольно часто это таблицы, в которых отмечен феррит, из которого сердечник изготовлен. Очень часто на страницах присутствую таблицы с габаритными размерами магнитпровода, либо приведены размеры каркаса. по которым можно вычислить размеры самого сердечника.
    Есть небольшое примечание по поводу программы расчетов трансформаторов. В ДАННУЮ ВЕРСИЮ ПРОГРАММЫ уже внесены ферритовые сердечники, приведенные в таблице, имеют обозначение, согласно таблицы. Кроме этого там есть непонятные сердечники типа таких:

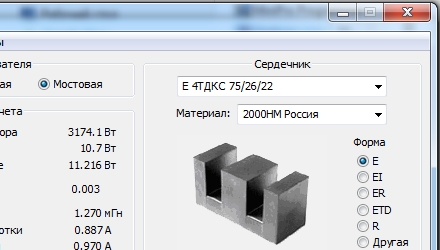

Вид не ГОСТовского сердечника

    Шарахаться этого абсолютно не стоит - это параметры сердечников, собранных из феррита ТДКС, которые есть у меня и надпись 4ТДКС гласит, что это четыре сердечника, сложенных вместе:

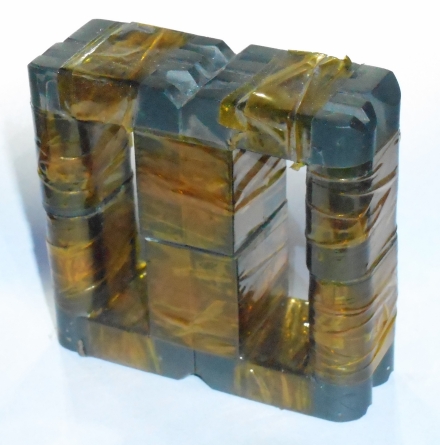

Сердечник собранных из ферритов ТДКС

    Проницаемость я поставил 2000, хотя реально этот феррит ведет себя гораздо лучше - на 60 кГц он едва теплый, а кольца из 2000 уже горячие. Выяснять точно магнитную проницаемость пока руки не доходили, поскольку при использовании данных магнитопроводов количество витков определялось экспериментальным способом:

    Это видео как раз и родилось благодаря появлению данных сердечников. Однако чтобы иметь хоть какой то ориентир по габаритной мощности затолкал параметры данных сердечников в программу.
    Если вдруг натолкнулись на феррит неизвестной марки, то стоит пролистать приведенные ниже таблицы - там сведены параметры феррита более-менее известных, но возможно не всех.





Силовые ферритовые материалы для низких и средних частот, ΔF = 10…300 кГц, до 500 кГц.
1500 ≤ μi ≤ 2000

Наименование материала N92 TP4E 3C92 CF122
(-)
3C93 CF292
(+)
N27 CF196 TP4S 3C96
Начальная магнитная
проницаемость при 25°C
μi 1500 1500 1500 1700 1800 1800 2000 2000 2000 2000
Индукция насыщения
при 25°C
BSAT
мТл
500 510 520 510 500 500 500 500 520 500
Уровень напряжённости
магнитного поля
H
кА/м
1,2 1,194 1,2 1 1,2 1 1,2 1 1,194 1,2
Мощность потерь, при
100°C, 100мТл, 100кГц
PV
кВт/м3
80 45 50 90 100 100 200 150 60 40
Мощность потерь, при
100 °C, 200мТл, FTEST
PV
кВт/м3
410 480 350 500 500 500 920 200 300 300
Тестовая частота
измерения
FTEST
кГц
100 100 100 100 100 100 100 32 100 100
Рекомендуемый диапазон
рабочих частот
ΔF
кГц
< 500 < 500 < 200 < 200 < 300 < 100 < 150 < 100 < 300 < 400
Температурный
диапазон низких потерь
TPV
°C
90...100 90...110 90...110 90...110 130...150 80...100 70...90 70...90 90...110 90...110
Температура Кюри TC
°C
280 285 280 220 240 240 220 200 220 240
Удельное сопротивление
при 25°C
ρ
Ωм
8 3 5 4 5 6 3 0,4 6,5 5
Производитель EPC TDG FXC CF FXC CF EPC CF TDG FXC



Силовые ферритовые материалы для низких и средних частот, ΔF = 10…300 кГц, до 500 кГц.
2000 ≤ μi ≤ 2300

Наименование материала CF138
(-)
N67 3C30 3C34 CF139 N87 PC90 3C90 TP4 3C94 PC40
Начальная магнитная
проницаемость при 25°C
μi 2100 2100 2100 2100 2100 2200 2200 2300 2300 2300 2300
Индукция насыщения
при 25°C
BSAT
мТл
480 480 500 500 490 490 540 470 510 470 510
Уровень напряжённости
магнитного поля
H
кА/м
1 1,2 1,2 1,2 1 1,2 1,194 1,2 1,194 1,2 1,194
Мощность потерь, при
100°C, 100мТл, 100кГц
PV
кВт/м3
60 90 80 60 60 50 500 80 60 50 60
Мощность потерь, при
100°C, 200мТл, FTEST
PV
кВт/м3
450 525 450 400 380 375 1500 450 410 350 410
Тестовая частота
измерения
FTEST
кГц
100 100 100 100 100 100 50 100 100 100 100
Рекомендуемый диапазон
рабочих частот
ΔF
кГц
< 300 < 300 < 200 < 300 < 500 < 500 < 100 < 200 < 200 < 300 < 500
Температурный
диапазон низких потерь
TPV
°C
80...100 90...110 90...110 90...110 80...100 85...100 90...105 80...100 80...95 80...100 80...100
Температура Кюри TC
°C
220 220 240 240 210 210 250 220 220 220 215
Удельное сопротивление
при 25°C
ρ
Ωм
4 6 2 5 8 10 4 5 6,5 5 6,5
Производитель CF EPC FXC FXC CF EPC TDK FXC TDG FXC TDK



Силовые ферритовые материалы для низких и средних частот, ΔF = 10…300 кГц, до 500 кГц.
2300 ≤ μi ≤ 2500

Наименование материала CF297
(+)
N97 TP4A PC44 CF124 N72
(+)
PC47 TP4D TP4B
Начальная магнитная
проницаемость при 25°C
μi 2300 2300 2400 2400 2500 2500 2500 2500 2500
Индукция насыщения
при 25°C
BSAT
мТл
510 510 510 510 490 480 530 520 530
Уровень напряжённости
магнитного поля
H
кА/м
1 1,2 1,194 1,194 1 1,2 1,194 1,194 1,194
Мощность потерь, при
100°C, 100мТл, 100кГц
PV
кВт/м3
50 45 40 30 - 70 40 30 -
Мощность потерь, при
100°C, 200мТл, FTEST
PV
кВт/м3
350 300 300 300 130 540 250 250 460
Тестовая частота
измерения
FTEST
кГц
100 100 100 100 25 100 100 100 100
Рекомендуемый диапазон
рабочих частот
ΔF
кГц
< 500 < 500 < 300 < 400 < 100 < 300 < 300 < 300 < 300
Температурный
диапазон низких потерь
TPV
°C
80...110 90...110 85...100 80...100 40...60 60...80 90...110 90...105 60...80
Температура Кюри TC
°C
210 230 215 215 220 210 230 220 220
Удельное сопротивление
при 25°C
ρ
Ωм
8 8 6,5 6,5 0,5 12 4 4 3
Производитель CF EPC TDG TDK CF EPC TDK TDG TDG



Силовые ферритовые материалы для низких и средних частот, ΔF = 10…300 кГц, до 500 кГц.
2500 ≤ μi ≤ 3800

Наименование материала 3C81
(-)
N41 3C91 CF101
(-)
CF130
(+)
TK TP4W CF295
(+)
3C95 TP4C PC95
(+)
TP1
Начальная магнитная
проницаемость при 25°C
μi 2700 2800 3000 3000 3000 3000 3000 3000 3000 3200 3300 3800
Индукция насыщения
при 25°C
BSAT
мТл
450 490 470 490 520 470 500 525 530 530 530 480
Уровень напряжённости
магнитного поля
H
кА/м
1,2 1,2 1,2 1 1 1,194 1,194 1 1,2 1,194 1,194 1,194
Мощность потерь, при
100°C, 100мТл, 100кГц
PV
кВт/м3
185 400 70 180 - 30 50 50 50 - 45 250
Мощность потерь, при
100°C, 200мТл, FTEST
PV
кВт/м3
185 180 410 170 130 40 350 350 290 660 290 120
Тестовая частота
измерения
FTEST
кГц
25 25 100 25 16 25 100 100 100 100 100 25
Рекомендуемый диапазон
рабочих частот
ΔF
кГц
< 200 < 150 < 300 < 150 < 200 < 100 < 300 < 300 < 300 < 300 < 300 < 200
Температурный
диапазон низких потерь
TPV
°C
30...50 50...70 50...70 30...50 60...80 70...85 30...80 40...50 50...100 60...70
Температура Кюри TC
°C
210 220 220 190 230 190 220 210 215 220 215 190
Удельное сопротивление
при 25°C
ρ
Ωм
1 2 5 0,4 3 4 5 5 3 6 0,4
Производитель FXC EPC FXC CF CF TDG TDG CF FXC TDG TDK TDG



Силовые ферритовые материалы для повышенных частот, ΔF = 200…500 кГц.
1500 ≤ μi ≤ 3300

Наименование материала TP4F 3F3 TP4G TPB22 TPW33
Начальная магнитная
проницаемость при 25°C
μi 1800 2000 2000 2200 3300
Индукция насыщения
при 25°C
BSAT
мТл
520 440 530 540 530
Уровень напряжённости
магнитного поля
H
кА/м
1,194 1,2 1,194 1,194 1,194
Мощность потерь, при
100°C, 100мТл, 100кГц
PV
кВт/м3
35 80 40 40 40(80°C)
Мощность потерь, при
100°C, 50мТл, FTEST
PV
кВт/м3
210 150 210 190 220(80°C)
Тестовая частота
измерения
FTEST
кГц
500 400 500 500 500
Рекомендуемый диапазон
рабочих частот
ΔF
кГц
< 500 < 500 < 500 < 500 < 500
Температурный
диапазон низких потерь
TPV
°C
130...145 70...100 90...100 90...110 75...90
Температура Кюри TC
°C
240 200 260 255 220
Удельное сопротивление
при 25°C
ρ
Ωм
4 2 4 4 4
Производитель TDG FXC TDG TDG TDG



Силовые ферритовые материалы для высоких частот, ΔF = 0,3…4 МГц.
600 ≤ μi ≤ 1500

Наименование материала 3F5 3F4 3F45 TP5B
(+)
TP5 PC50
(-)
3F35 N49
Начальная магнитная
проницаемость при 25°C
μi 650 900 900 1200 1400 1400 1400 1500
Индукция насыщения
при 25°C
BSAT
мТл
380 410 420 510 470 4700 500 490
Уровень напряжённости
магнитного поля
H
кА/м
1,2 1,2 1,2 1,194 1,194 1,194 1,2 1,2
Мощность потерь, при
100°C, 100мТл, 100кГц
PV
кВт/м3
- - - 70 60 - - 90
Мощность потерь, при
100°C, 50мТл, FTEST
PV
кВт/м3
300 600 300 100 70 80 60 80
Тестовая частота
измерения
FTEST
кГц
1000 1000 1000 500 500 500 400 500
Рекомендуемый диапазон
рабочих частот
ΔF
МГц
2…4 1…2 1…2 1…3 0,3…1,0 0,5…1,0 0,5…1,0 0,3…1,0
Температурный
диапазон низких потерь
TPV
°C
80...100 70...100 85...100 90...100 80...90 60...80 80...100 50...70
Температура Кюри TC
°C
300 220 300 265 240 240 240 240
Удельное сопротивление
при 25°C
ρ
Ωм
10 10 10 9 8 - 10 17
Производитель FXC FXC FXC TDG TDG TDK FXC EPC



Материал, обладающий широкой петлёй гистерезиса. Используется для магнитных регуляторов и усилителей.
Высокий уровень остаточной индукции, большая коэрцитивная сила, высокое удельное электрическое сопротивление.

Наименование материала 3R1
Начальная магнитная
проницаемость при 25°C
μi 800
Индукция насыщения
при 25°C
BSAT
мТл
410
Уровень напряжённости
магнитного поля
H
кА/м
1,2
Мощность потерь, при
100°C, 100мТл, 100кГц
PV
кВт/м3
550
Мощность потерь, при
100°C, 200мТл, FTEST
PV
кВт/м3
450
Тестовая частота
измерения
FTEST
кГц
30
Рекомендуемый диапазон
рабочих частот
ΔF
кГц
< 200
Температурный
диапазон низких потерь
TPV
°C
>100
Температура Кюри TC
°C
230
Удельное сопротивление
при 25°C
ρ
Ωм
1000
Производитель FXC

Символом (+) отмечены новые материалы.
Символом (-) отмечены материалы, которые снимаются с производства.
Подробные технические характеристики материалов и ассортимент предлагаемых изделий можно изучить в каталогах продукции производителей:
CF (Cosmoferrites, Ltd), EPC (EPCOS A.G.), FXC (Ferroxcube International Holding B.V.), TDK (TDK Corporation), TDG (TDG Holding Co., Ltd).

    PS На Али я заказал небольшую партию ферритов - начинают возникать трудности с управляющими трансформаторами. По этой причине пришлось рисовать макросы для СПРИНТа. Чтобы не резать архив я вывалил ВСЕ свои макросы в АРХИВ - пользуйтесь, кому надо. Время от времени архивы будут обновлятся, но не часто - я добавляю только то, что мне нужно именно сегодня.
