ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ НА IR2156

    IR2156 на первый взгляд кажется продолжением серии IR2153 или IR2155, но на самом деле она отличается он них довольно сильно и не только наличием дополнительных сервисов. Как и предыдущие микросхемы данный драйвер позиционируется как контроллер работы энергосберегающих люминесцентных ламп. Однако довольно мощные выхода микросхемы позволяют справляться с мощными полевыми транзисторами и на базе этой микросхемы организовывать электронные трансформаторы сравнительно большой мощности.
    Для начала о сервисах микросхемы:
    Микросхема позволяет организовать защиту от перегрузки – порог срабатывания выбирает пользователем;
    IR2156 оснащена системой мягкого старта, причем частота преобразования, при которой происходит запуск выбирается пользователем;
    Драйвер позволяет регулировать «мертвое время» до 2 мкС.
    Кроме этого микросхема имеет внутренний стабилитрон на 15,6 вольта, ограничивающий собственное напряжение питания и сравнительно мощные выхода драйверов силовых транзисторов – по 0,5 ампера на открытие и закрытие.
    Однако в эту бочку меда следует добавить ложку дегтя – длительность мертвого времени в IR2156 привязана не к резистору, как например в SG3525, а к емкости конденсатора, который одновременно является частозадающим.
    В архиве два варианта даташников на эту микросхему. Один – оригинальный, второй – переведен на русский при помощи Гуглопереводчика. В этом же документе приведена методика расчета параметров микросхемы и ниже приведет пример расчета.
    Если вкратце, то расчет заключается в выборе мертвого времени, т.е. расчета емкости конденсатора, от которого зависит и мертвое время и частота преобразования. Далее исходя из емкости конденсатора вычисляются номиналы резисторов, определяющих рабочую частоту и частоту софтстарта. Затем вычисляется емкость конденсатора, лпределяюго сколько времени будет происходить софтстарт. Под занавес вычисляется номинал измерительного резистора защиты от перегрузки.
    Кроме этого Илья Стельмах не поленился собрать в Экселе электронный калькулятор для расчета необходимых номиналов элементов на базе этой методики, так что проблем с расчетами возникнуть не должно.

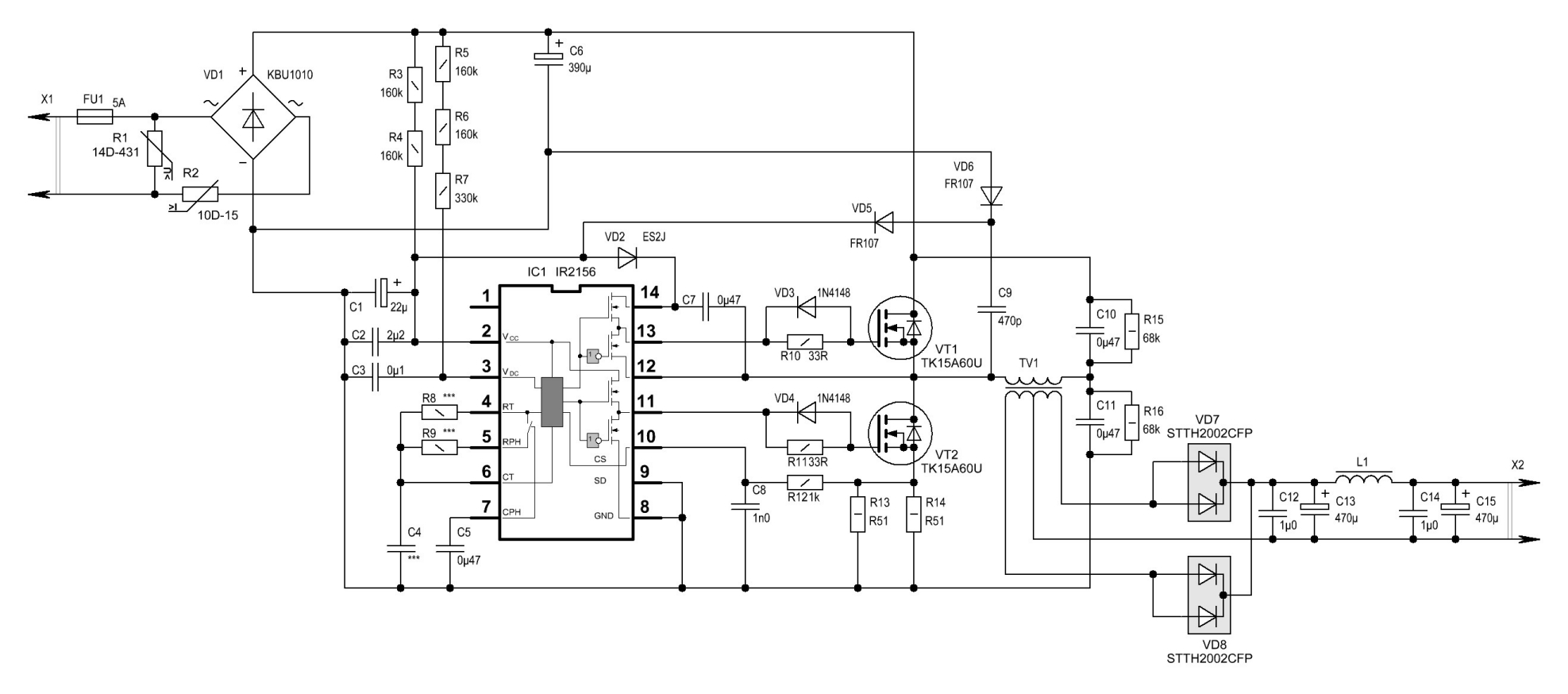

ПРИНЦИПИАЛЬНАЯ СХЕМА БЛОКА ПИТАНИЯ НА IR2156



Простой полумостовой инвертор

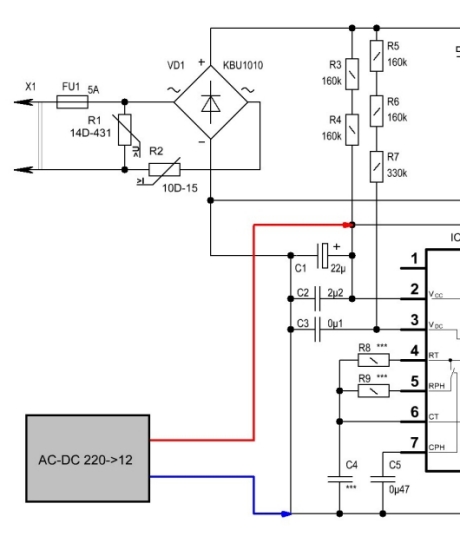

    После сборки платы и отмывки ее от флюса необходимо провести первичную проверку. Для этого был использован проверочный блок питания, состоящий из двух не зависимых инверторов на базе DK124. Каждый блок выдает 12 вольт и позволяет получить ток до 2 ампер. Все ссылки внизу страницы.

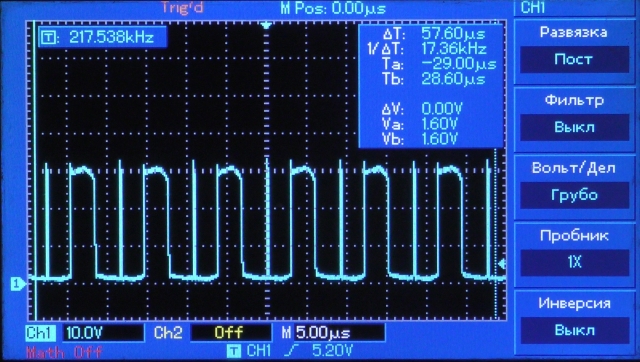

    На микросхему было подано питание 12 вольт и была произведена проверка режимов ее работы. В частности интересовала длительность мертвого времени, частота софтстарта и рабочая частота.

Первичная проверка после монтажа блока питания

    Силовой трансформатор рассчитывался на 40 кГц (сердечник от компьютерного блока питания) и нужно было вывести IR2156 на эту частоту. Кроме этого в качестве силовых транзисторов использовались FQP20N60 заказанные когда то на Али. Как показал опыт использования данных транзисторов совместно с IR2155 мертвого времени в 1,2 микросекунды и хватает, но хватает впритык.
    Но тут выяснилась одна неприятность – номиналов конденсаторов 1206 у меня только на 330 пкФ, а этого мало. Собственно плоскость SMD компонентов позволяет производить монтаж друг на друга без выраженной страхолюдности платы, а 660 пкФ как раз должен был обеспечить длительность пауз порядка 1,3…1,4 мкС.
    Далее подбором резистора была установлена рабочая частота.

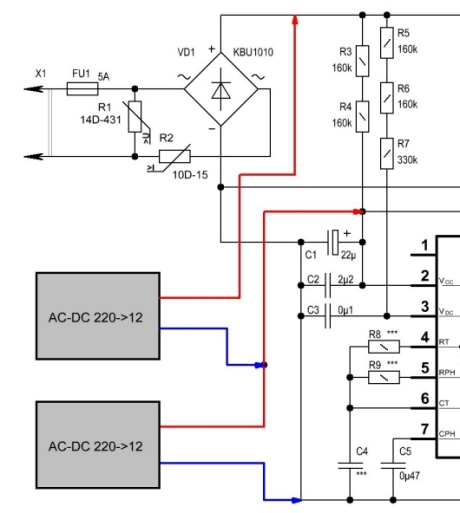

    После этих манипуляций используем второй инвертор проверочного блока питания подключив его последовательно с первым. Получившиеся 24 вольта подается на плюсовой вывод сетевого конденсатора.

Вторичная проверка инвертора

    Данная проверка позволяет выявить межвитковое замыкание в силовом трансформаторе, проверить фазировку вторичной обмотки без риска угробить силовые транзисторы.
    Убедившись, что инвертор работает нормально можно пробовать включать уже от сети. Однако без ограничения тока этого делать не следует – мало ли чего еще может выплыть.

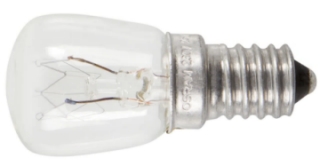

    В качестве токоограничивающего элемента в любительской среде обычно используется лампа накаливания, установленная вместо предохранителя. Для подобных экспериментов рекомендуется лампа на 40-60 Вт, однако для данных проверок я использую лампы от холодильников (швейных машин) мощностью 15 Вт. При необходимости я их соединяю параллельно получая 4 ступени ограничения – 15, 30, 45 и 60 Вт на лампах.
    Использования ламп данного типа кроме возможности переключать ограничения тока дает еще один не маловажный плюс – они гораздо компактней и у них гораздо крепче стекло – разбить подобную лампочку значительно труднее, чем обычную на 40 Вт.

Токоограничитель

    Да и длительное горение даже 4 ламп не вызывает припаливания стола, а вот от лампы на 60 Вт на столе может появиться пятно.
    Сразу было не совсем понятно, почему переход на рабочий режим был таким затянутым слишком долго лампа горела в полнакала – в это время IR2156 работала на частоте софтстарта.

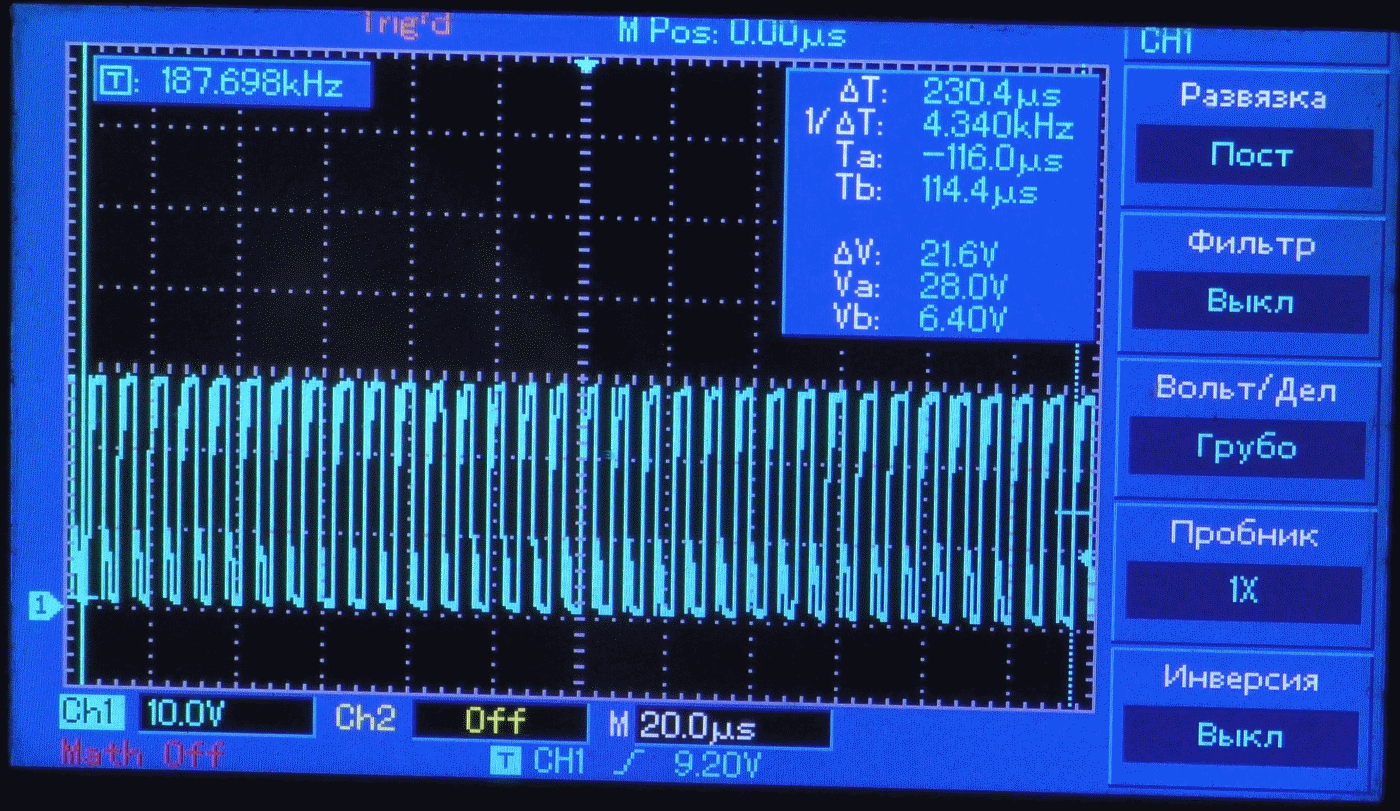

    Причем осциллограмма мне не очень нравилась – возникал какой то побочный импульс. Причем в момент выключения, при снижении напряжения питания выходной сигнал инвертора приобретал нормальную форму.

Побочный импульс

    Длительность софтстарта сократил довольно быстро – я взял конденсатор не с той ячейки и по итогу вместо 0,47 мкФ на длительность софтстарта я поставил 4,7 мкФ.
    Однако это ни как не повлияло на осциллограмму – микросхема явно выдавала не те управляющие импульсы, которые должна была выдавать и не выходила на рабочую частоту.
    Подача отдельного питания на IR2156 особого результата не дали – время от времени инвертор выходил на рабочую частоту, но это было скорей случайностью, чем закономерностью.
    Все танцы с бубном и без него ни к чему не привели – микросхема вела себя явно не так, как должна была вести. Немного поразмышляв я решил заказать в Ростове все три вида микросхем, которые были заказаны в Китае, а именно IR2156, NCP1397 и UCC25600. Благо долго ждать не пришлось и уже через день я запаял привезенную IR2156 в плату.
    Блок питания запустился, перешел на рабочую частоту и на нагрузку 470 Ом работал вполне адекватно, правда транзисторы как то необоснованно грелись.
    Тут выяснилось, что с расчетом трансформатора я чуток перемудрил – получилось слишком большое выходное напряжение.
    Изначально данный инвертор затачивался по работу с блоком WZ3605E – это регулилятор для создания лабораторного блока питания до 30 вольт 5 ампер. Максимальное входное напряжение 36 вольт, а у меня получилось больше 40 вольт. WZ3605E может работать как на понижение, так и на повышение, поэтому небольшой провал напряжения под нагрузкой ему не принципиальны. Кроме этого к этому инвертору планируется подключать два таких блока с общим минусом (для чего так я не вникал), следовательно выходной ток инвертор должен обеспечивать не менее 10-12 ампер.

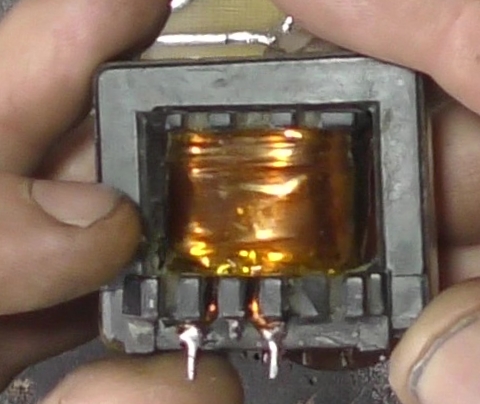

Силовой трансформатор

    В общем трансформатор пришлось перематывать. В первоначальном трансформаторе в окне сердечника получилось довольно много свободного места, поэтому при перемотке на первичной обмотке я использовал теперь два провода на 0,67 мм, а во вторичной вместо трех намотал по 4 провода на каждую полуобмотку. Окно заполнилось полностью.
    Установил трансформатор и убедившись в нормальном старте инвертора и переходе на рабочую частоту нагрузил инвертор током в полтора ампера. Выходное напряжение не просто провалилось, а провалилось очень сильно. Причем нагрев транзисторов усилился и очень заметно.
    Под такой не значительной нагрузкой IR2156 переходила в режим софтстарта, т.е. частота преобразования поднималась и начинали появляться левые импульсы, которые меня сильно смущали на Китайской микросхеме.

    Когда во время пуско-наладочных работ выбивает инвертор, довольно часто выгорает один транзистор, второй остается целым, по крайней мере мультиметром и транзисторным тестером он звонится как целый. Оставшиеся в живых транзисторы я складываю в отдельную коробку – как раз для одноразовых акций, вроде сборки вот такого блока питания. В этом инверторе как раз и стояли транзисторы, испытавшие токовый удар и для первичного контроля оставшиеся целыми.

    Выпаяв транзисторы и проверив их решил все таки их заменить – поставил TK15A60U – 15 ампер и очень легкий затвор.
    Запуск – отлично, переход на рабочую частоту – отлично, нагружаю на полтора ампера – просадка есть, но не значительная. Транзисторы холодные. Дальше проверка на токе 5 ампер, 10 ампер, 15 ампер – провал есть, но не большой, вполне сопоставимый с провалом на IR2155. На 16 с не большим амперах срабатывает защита от перегрузки.



Выход на рабочий режим инвертора

    Диоды горячие, транзисторы едва теплые.
    Скупой платит дважды – решив сэкономить на транзисторах я потратил уйму времени на пусконаладочные работы. Вишенкой на торте стало то, что поставив назад Китайскую микросхему инвертор точно так же заработал, как и на Ростовской – старт, переход на рабочую частоту, не большой провал под нагрузкой и срабатывание защиты на токе чуть больше 16 ампер. Следовательно в Ростове я напрасно заказывал микросхемы. Хотя слово НАПРАСНО в данном случае имеет несколько смыслов.
    Вывод напрашивается сам собой – транзисторы после токового удара поменяли свои свойства – что-то в них происходило, что давало какую то помеху на IR2156. Причем Китайский вариант оказался более чувствительным к подобного рода помехам. Не понятно, что именно отличает IR2156 из Ростова и IR2156 из Китая, но они действительно разные. Которая из них более правильная я не знаю – одна на отрез отказалась работать с приженышами, вторая пыталась как то работать, но под нагрузкой все шло вообще не так, как надо.
    Погоняв несколько минут под нагрузкой стало понятно, что радиатор на диодах не справляется со своей задачей и придется ставить вентилятор. Делать какой то ограничитель на 12 вольт не хотелось и я поставил трех ватный резистор на 100 Ом и подключил его к выходу инвертора. Под нагрузкой на вентилятор приходило почти 13 вольт, а вот на холостом ходу, когда выходное напряжение приподнималось уже было больше 15 вольт и вентилятор начинал захлебываться.
    Выходом с данной ситуации является либо увеличение резистора, либо установка более мощного вентилятора, чтобы увеличить падение напряжения на резисторе. Более мощный вентилятор нашелся быстрее и закрепив резистор прямо на вентиляторе пошли повторные тесты.
    Спустя 30 минут работы под нагрузкой в 10 ампер стало ясно, что теперь радиаторы со своtй задачей справляются, а вот трансформатору жарковато.
    Договор на этот блок питания был БЕЗ КОРПУСА, поэтому вырезав из пластика подложку я закрепил плату и вентилятор таким образом, чтобы поток воздуха обдувал и вентилятор.
    Кстати, на плате не предусмотрено посадочное место фильтра первичного питания – он ставится отдельно. Дело в том, что у меня собралось уже довольно много этих индуктивностей с телевизоров. Одинаковых совсем не много, поэтому я решил позволить себе вольность и использовать фильтры отдельным узлом, при необходимости – отдельной платой.
    В общем все необходимые проверки данный блок прошел и его можно смело отдавать в эксплуатацию. Перед окончательной сборкой плата была покрыта тремя солями лака PLASTIK 71. Лак покупал во время какой то акции - обошелся довольно дешево.
    Сколько он стоил заказчику? Ни сколько. Человек хорошо помогает мне, я помог человеку.

        Ну если Вы добрались до этого момента, значит есть терпение и любознательность. В конце этого повествования хочу сказать несколько слов по поводу IR2156 и инверторов на ее основе.
    Когда происходило топтание на месте, т.е. все мои потуги ни к чему не привели и я был вынужден ждать приезда IR2156 из Ростова конечно же я прошерстил интернет по этому поводу.
    Кто рекомендует устанавливать мертвое время не менее 1,3 мкС, видимо исходя из принципа работы IR2153. Кто то предлагает не опускаться ниже  1мкС. Кто то софстарт делает вообще на максимально возможной для микросхеме частоте, объясняя это словами ТАК ЛУЧШЕ.
    Для начала о мертвом времени. У меня на канале есть ролик о том, как рассчитывать номиналы резисторов затвора для IR2153  исходя из имеющегося детайма. Эти же формулы можно использовать и для расчета параметров для IR2156. В итоге получается, что используя тяжелые FQP20N60 мне потребовалось мертвое время порядка 1,3 мкС, а вот с легкими TK15A60U мертвое время можно было сократить до 0,4 мкС, что в свою очередь уменьшило бы провал выходного напряжения под нагрузкой. Для этого блока питания это не критично, поэтому я поленился снова подбирать резисторы-кондесаторы, тем более подбирать конденсаторы у меня пока не из чего. Однако, если бы данный вопрос стоял более острым углом, то время дедтайма было бы сокращено до возможного минимума, т.е. до состояния ЕЩЕ ЧУТОК И БУДЕТ СКВОЗНЯК, а на транзисторы были бы установлены ферритовые бусы. Подобное решение обеспечивает минимальный провал выходного напряжения подобных блоков питания. Для и развязывающие конденсаторы нужно было бы увеличить до 1 мкФ каждый, поскольку реактивное сопротивление на 40 кГц у этой связки все таки великовато.
    Расчеты производились при помощи КАЛЬКУЛЯТОРА.
    Что касаемо частоты софстарта, то тут уже на вкус и цвет. Лично мое мнение, что увеличение частоты софтстарта в 3-4 раза по сравнению с рабочей частотой вполне достаточно – трансформатор нагрузка индуктивная, следовательно реактивное сопротивление будет увеличиваться пропорционально увеличению частоты. Однако нужно давать поправку на то, сколько мкФ было поставлено по вторичному питанию. Довольно часто пытаются снизить пульсации выходного напряжения при помощи увеличения емкости конденсаторов вторичного питания. Отчасти это получается, но цена за это – ОЧЕНЬ жесткий старт. Для снижения сетевых пульсаций выходного напряжения следует увеличивать емкость первичного конденсатора, поскольку данный блок питания не стабилизированный – он выдает напряжение пропорциональное входному и если емкости первичного конденсатора хватать не будет, то придется слишком сильно увеличивать емкости вторичного напряжения. Это снижает эффективность преобразователя, сильно нагружает силовые транзисторы на пиках синусоиды первичного напряжения и делает момент запуска очень тяжелым. В этом случае как раз и потребуется значительное увеличение частоты софтстарта.
    Дросселя по вторичному питанию состоят из колец T50-26, провод такой же, как вторичная обмотка трансформатора, для однополярного варианта 6-8 витков, для двуполярного варианта – две обмотки по 3-4 витка.
