ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ

ПРОСТОЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ С ФИКСИРОВАННЫМИ НАПРЯЖЕНИЯМИ

    Стабилизированный блок питания имеет несколько фиксированных значений выходного напряжения, которые устанавливают нажатием на соответст вующие кнопки. Он обеспечивает выходной ток до 2,7 А и снабжен защитой от токовых перегрузок. Благодаря применению импульсного стабилизатора он обладает высоким КПД при любом значении выходного напряжения.

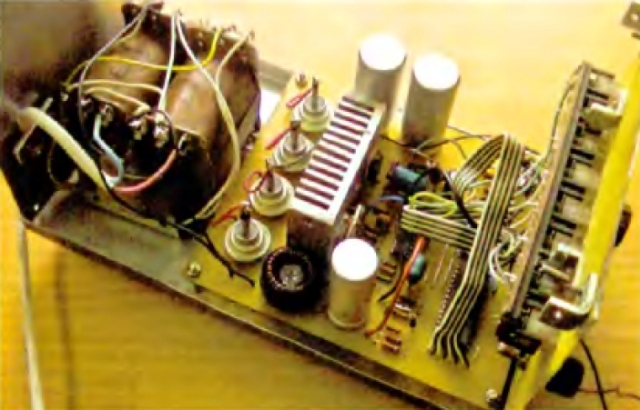

Монтаж элементов блока питания в корпусе

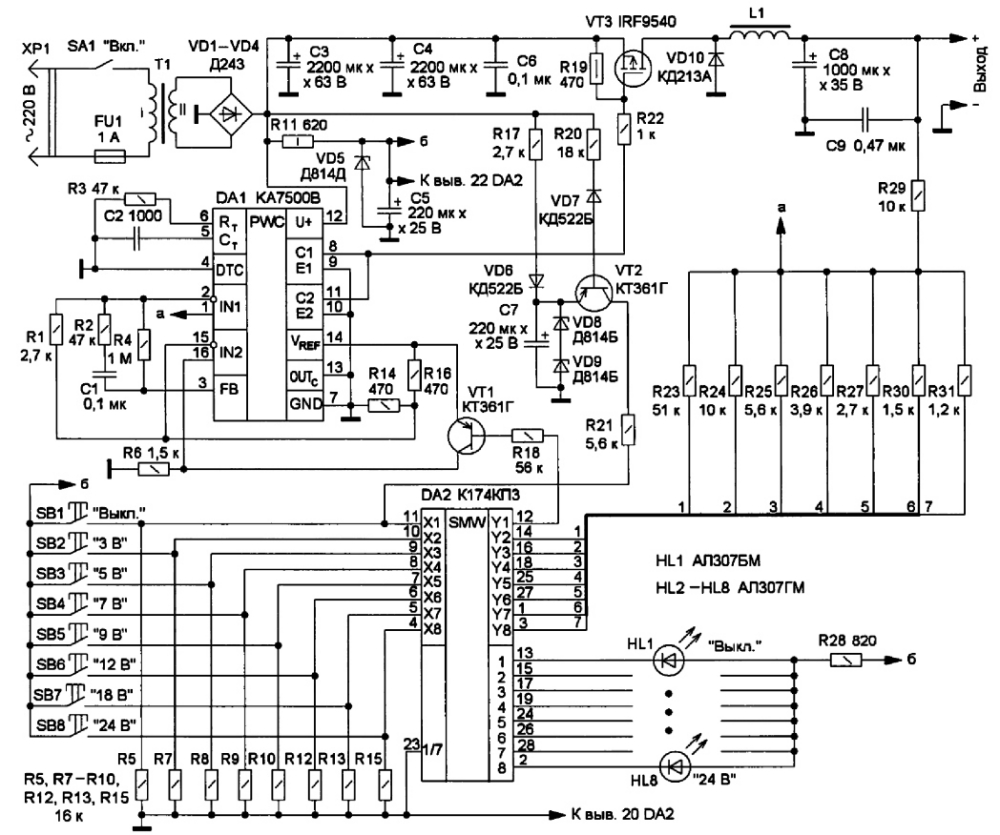

Схема импульсного блока питания





    Блок питания формирует семь фиксированных значений выходного напряжения: 3, 5, 7, 9, 12, 18 и 24 В или другие, которые можно устанавливать, по своему желанию, в процессе налаживания. Его основа — импульсный понижающий стабилизатор напряжения, собранный на микросхеме DA1 и мощном полевом переключательном транзисторе VT3. В узле управления применена микросхема К174КП3 (DA2). Микросхема DA2 совместно с транзистором VT2 защищают блок питания от перегрузки по выходному току.

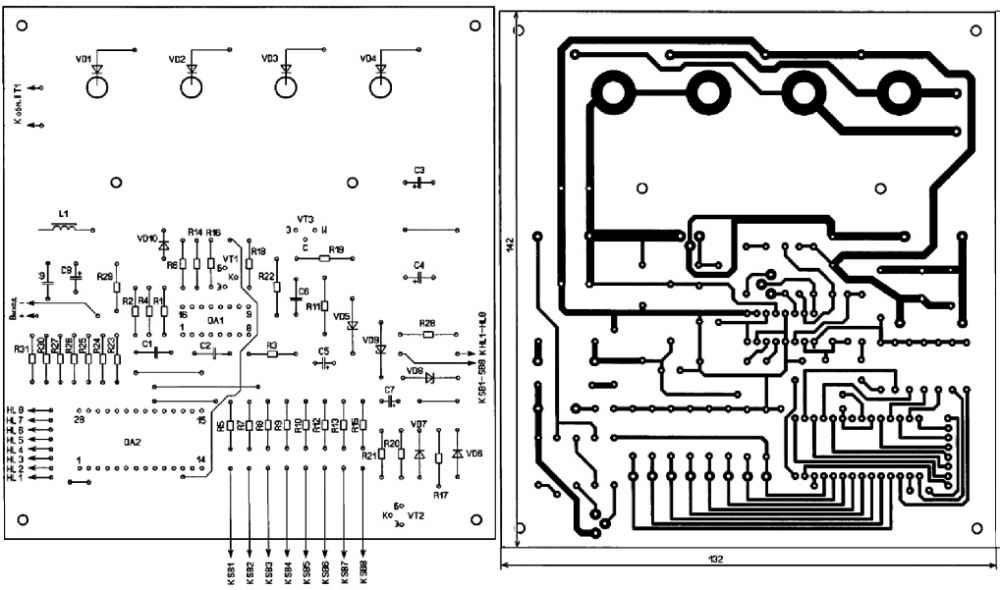

МОнтажная плата и детали на ней

А. АБРАМОВИЧ, Радио, 2011, №5, с. 24 - 26





Лабораторный источник питания = 2...20 В / 1 А
с регулируемой стабилизацией напряжения и тока

    Благодаря использованию недорогой специализированной микросхемы LM723CN, представленный в статье источник питания отличается высокими эксплуатационными характеристиками при малом количестве деталей , а использование вместо питающего трансформатора преобразователя для питания галогенных ламп позволило сделать его компактным и легким .
    • напряжение питания сети - 220 В;
    • потребляемая мощность - до 35 Вт;
    • максимальное выходное напряжение – 20 В постоянного тока;
    • пульсации выходного напряжения - не более 20 мкВ;
    • максимальный выходной ток - 1 А постоян ного тока;
    • регулировка выходного напряжения - плав ная, в диапазоне 2...20 В;
    • тип токовой защиты - ограничение выходно го тока;
    • регулировка ограничения тока - плавная, в диапазоне 60... 1000 мА;
    • индикац ия выходного напряжения/тока - с помощью аналогового микроамперметра.

Электронныый трансформатор

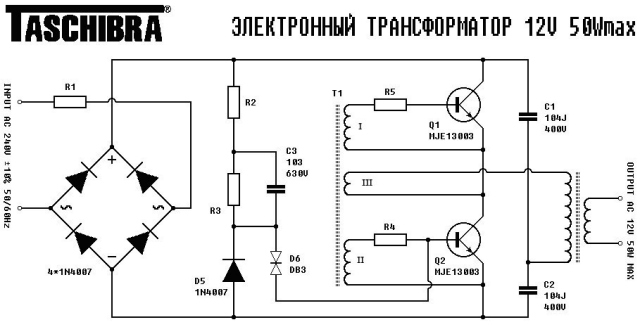

Принципиальная схема используемого электронного трансформатора

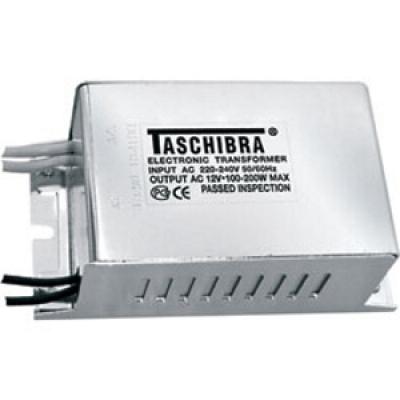

Внешний вид электронного трансформатора на 200Вт
Внешний вид используемого электронного трансформатора

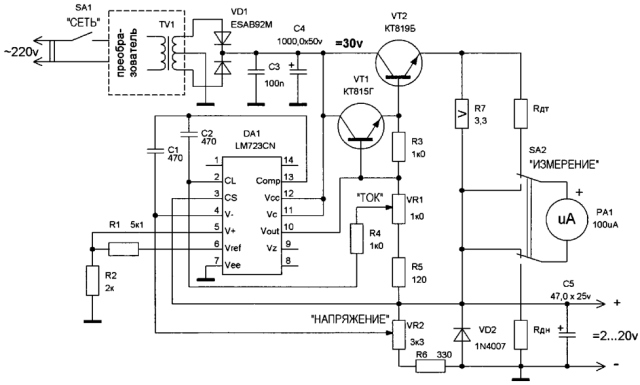

Схема лабораторного блока питания
Принципиальная схема лабораторного блока питания

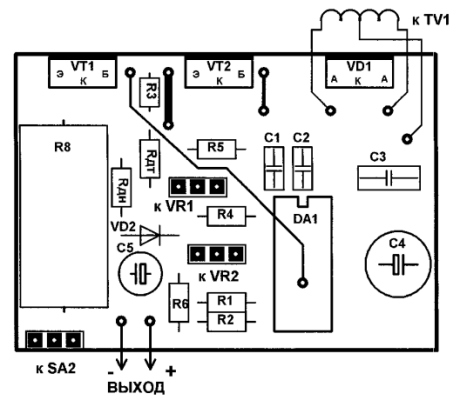

Расположение деталей на печатной плате лабораторного блока питания

Д . В . Карелов , Радiоаматор, 2011, № 2 , с. 31 - 34

Электронный трансформатор различной мощности можно заказать ЗДЕСЬ.



ДВУПОЛЯРНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

    В инженерной и радиолюбительской практике есть необходимость иметь удобный регулируемый двуполярный стабилизатор напряжения с подходящим диапазоном подстройки обоих напряжений , то есть как положительной , так и отрицательной полярности. Кроме того, необходимо сохранять заданное отношение между этими двумя напряжениями в полном диапазоне регулирования и иметь автоматическое отключение второго напряжения , если первое напряжение было уменьшено , например , из-за перегрузки или короткого замыкания . Естественно, что регулировка выходного напряжения обоих стабилизаторов должна осуществляться одним переменным резистором .

Двуполярный стабилизатор напряжения

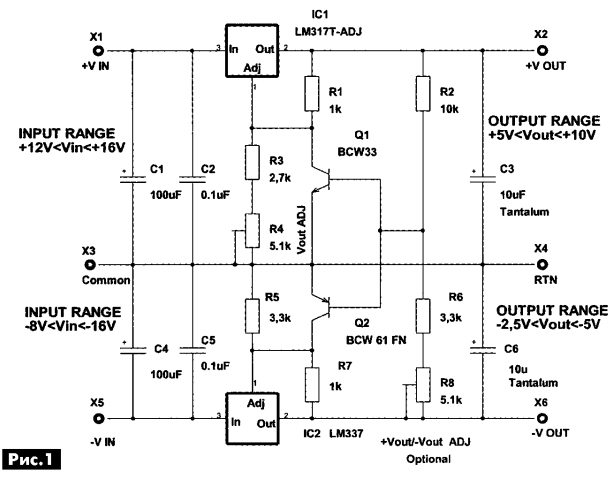

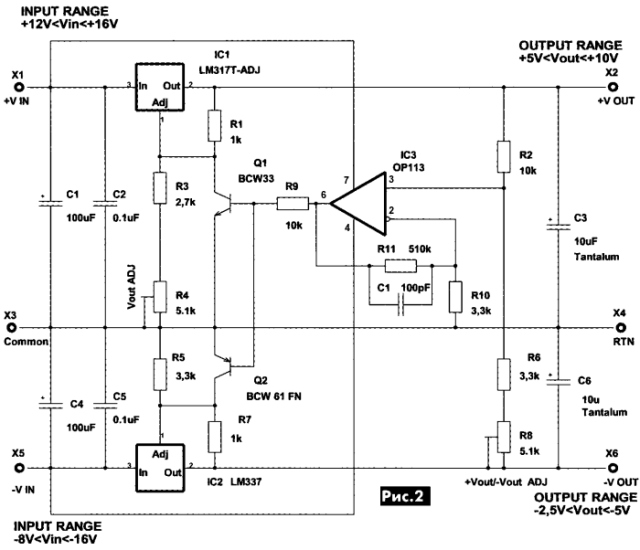

    Схема упрощенного варианта двуполярного стабилизатора, отвечающего изложенным критериям, показана на рис.1. Если необходима прецизионная работа устройства, то его можно дополнить усилителем сигнала ошибки. Для этой цели используется, например, схема на основе ОУ с соответствующими напряжениями питания. Этот вари ант показан на рис.2.

Повышение точности стабилизации двуполярного регулируемоо стабилизатора

В . Рентюк , Радiоаматор, 2011, №3, с. 34 - 35





    Проверка работоспособности одной из популярных схем лабораторного блока питания в симуляторе и реализация в железе. Блок питания показал вполне не плохие результаты.
