НЕСКОЛЬКО ПРИНЦИПИАЛЬНЫХ СХЕМ РЕГУЛЯТОРОВ МОЩНОСТИ

РЕГУЛЯТОР МОЩНОСТИ НА СИМИСТОРЕ

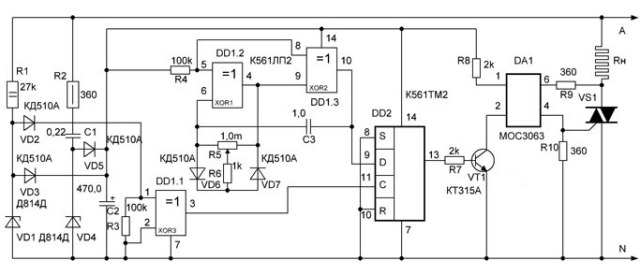

    Особенностями предлагаемого устройства являются использование D - триггера для построения генератора, синхронизированного с сетевым напряжением, и способ управления симистором с помощью одиночного импульса, длительность которого регулируется а втоматически. В отличие от других способов импульсного управления симистором, указанный способ некритичен к наличию в нагрузке индуктивной сос тавляющей. Импульсы генератора следуют с периодом приблизительно 1,3 с .
    Питание микросхемы DD 1 производится током , протекающим через защитный диод , находящийся внутри микросхемы между ее выводами 3 и 14. Он течет , когда напряжение на этом выводе , соединенном с сетью через резистор R 4 и диод VD 5, превышает на пряжение стабилизации стабилитрона VD 4.

К. ГАВРИЛОВ, Радио, 2011, №2, с. 41



ДВУХКАНАЛЬНЫЙ РЕГУЛЯТОР МОЩНОСТИ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ

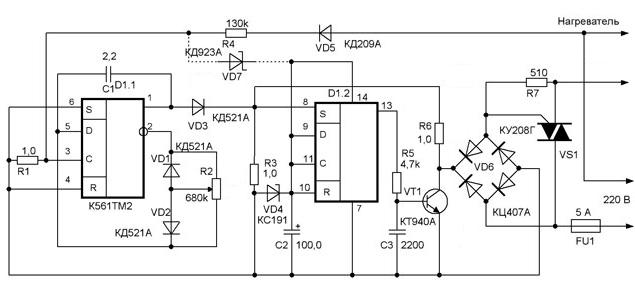

    Регулятор содержит два независимых канала и позволяет поддерживать требуемую температуру для различных нагру зок : температуры жала паяльника , электроутюга , электрообогревателя , электроплиты и др . Глубина регулирования составляет 5...95% мощности питающей сети. Схема регулятора питается выпрямленным напряжением 9...11 В с трансформаторной развязкой от сети 220 В с малым током потребления .


В.Г. Никитенко, О.В. Никитенко, Радiоаматор, 2011, №4, с . 35



СИМИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ

Особенностью этого симисторного регулятора является то , что число подаваемых на нагрузку полупериодов сетевого на пряжения при любом положении органа управления оказывается четным . В результате, не образуется постоянная составляющая потребляемого тока и , следовательно , отсутствует подмагничивание магнитопроводов подклю ченных к регулятору трансформа торов и электродвигателей . Мощность р егулируется изменением числа периодов переменного на пряжения , приложенного к нагруз ке за определенный интервал времени . Регулятор предназначен для ре гулирования мощности приборов , обладающих значительной инерци ей ( нагревателей и т . п .).
    Для регу лирован ия яркости освещения он не пригоден , т . к . лампы будут сильно мигать .

В . КАЛАШНИК , Н . ЧЕРЕМИСИНОВА , В . ЧЕРНИКОВ , Радиомир, 2011, № 5 , с. 17 - 18



БЕСПОМЕХОВЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ

    Большинство регуляторов напряжения (мощности) выполнено на тиристорах по схеме с фазоимпульсным управлением. Как известно, подобные устройства создают заметный уровень радиопомех. Предлагаемый регулятор свободен от этого недостатка. Особенность предлагаемого регулятора - управление амплитудой переменного напряжения, при котором не искажается форма выходного сигнала, в отличие от фазоимпульсного управления.

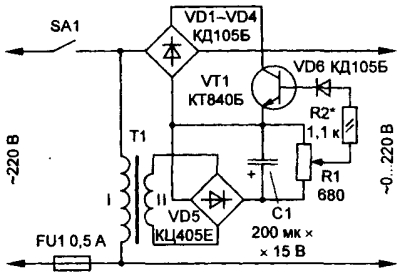

    Регулирующий элемент - мощный транзистор VT1 в диагонали диодного моста VD1-VD4, включенного последовательно с нагрузкой. Основной недостаток устройства - его низкий КПД. Когда транзистор закрыт, ток через выпрямитель и нагрузку не проходит. Если на базу транзистора подать напряжение управления, он открывается, через его участок коллектор—эмиттер, диодный мост и нагрузку начинает проходить ток. Напряжение на выходе регулятора (на нагрузке) увеличивается. Когда транзистор открыт и находится в режиме насыщения, к нагрузке приложено практически все сетевое (входное) напряжение. Управляющий сигнал формирует маломощный блок питания, собранный на трансформаторе Т1, выпрямителе VD5 и сглаживающем конденсаторе С1.
    Переменным резистором R1 регулируют ток базы транзистора, а следовательно, и амплитуду выходного напряжения. При перемещении движка переменного резистора в верхнее по схеме положение напряжение на выходе уменьшается, в нижнее - увеличивается. Резистор R2 ограничивает максимальное значение тока управления. Диод VD6 защищает узел управления при пробое коллекторного перехода транзистора. Регулятор напряжения смонтирован на плате из фольгиро- ванного стеклотекстолита толщиной 2,5 мм. Транзистор VT1 следует установить на теплоотвод площадью не менее 200 см2. При необходимости диоды VD1-VD4 заменяют более мощными, например Д245А, и также размещают на теплоотводе.

    Если устройство собрано без ошибок, оно начинает работать сразу и практически не требует налаживания. Необходимо лишь подобрать резистор R2.
    С регулирующим транзистором КТ840Б мощность нагрузки не должна превышать 60 Вт. Его можно заменить приборами: КТ812Б, КТ824А, КТ824Б, КТ828А, КТ828Б с допустимой рассеиваемой мощностью 50 Вт.; КТ856А -75 Вт.; КТ834А, КТ834Б - 100 Вт.; КТ847А-125 Вт. Мощность нагрузки допустимо увеличить, если регулирующие транзисторы одного типа включить параллельно: коллекторы и эмиттеры соединить между собой, а базы через отдельные диоды и резисторы подключить к движку переменного резистора.
    В устройстве применим малогабаритный трансформатор с напряжением на вторичной обмотке 5...8 В. Выпрямительный блок КЦ405Е можно заменить любым другим или собрать из отдельных диодов с допустимым прямым током не менее необходимого тока базы регулирующего транзистора. Эти же требования относятся и к диоду VD6. Конденсатор С1 - оксидный, например, К50-6, К50-16 и т. д., на номинальное напряжение не менее 15 В. Переменный резистор R1 - любой с номинальной мощностью рассеяния 2 Вт. При монтаже и налаживании устройства следует соблюдать меры предосторожности: элементы регулятора находятся под напряжением сети. Примечание: Для уменьшения искажения синусоидальной формы выходного напряжения попробуйте исключить конденсатор С1. А. Чекаров



Регулятор напряжения на MOSFET - транзисторах ( IRF540, IRF840 )

Олег Белоусов , Электрик , 201 2 , № 12 , с. 64 - 66

      Так как физический принцип работы полевого транзистора с изолированным затвором отличается от работы тиристора и симмистора , то его в течение периода сетевого напряжения можно многократно включать и выключать . Частота коммутации мощных транзисторов в данной схеме выбрана 1 к Гц . Достоинством этой схемы является простота и возможность изменять скважность импульсов , мало изменяя при этом частоту повторения импульсов .

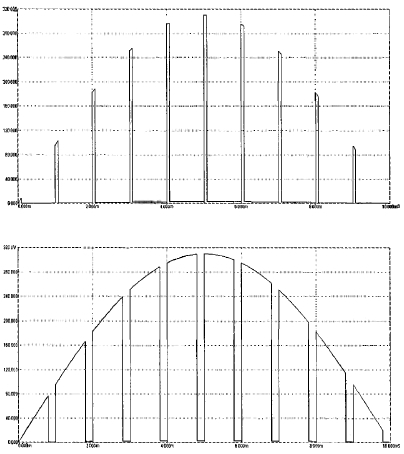

      В авторской конструкции получены следующие длительности импульсов : 0,08 мс , при периоде следования 1 мс и 0,8 мс при периоде следования 0,9 мс , в зависимости от положения движка резистора R2.
      Отключить напряжение на нагрузке можно , замкнув выключатель S 1, при этом на затворах MOSFET - транзисторов устанавливается напряжение , близкое к напряжению на 7 выводе микросхем ы . При разомкнутом тумблере напряжение на нагрузке в авторском экземпляре устройства можно было изменять рези стором R 2 в пределах 18...214 В ( измерено прибором типа TES 2712).

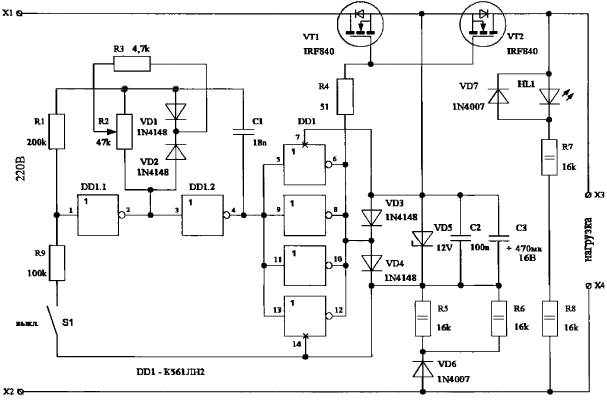

      Принципиальная схема подобного регулятора показан на рисунке ниже. В регуляторе использется отечественная микросхема К561ЛН2 на двух элементах которой собран генератор с регулируемой суважностью, а четыре эелемента используюся как усилители тока.

      Для исключения помех по сети 220 послеловательно нагрузке рекомендуется подключить дроссель намотанный на ферритовом кольце диаметром 20...30 мм до заполнения проводом 1 мм.



Генератор тока нагрузки на биполярных транзисторах ( КТ817 , 2SC3987 )

Бутов А . Л . , Радиоконструктор, 201 2 , № 7 , с. 11 - 12

      Для проверки работоспособности и настройки источников питания удобно использовать имитатор нагрузки в виде регулируемого генератора тока . С помощью такого устройства можно не только быстро настроить блок питания , стабилизатор напряжения , но и, например , использовать его как генератор стабильного тока для зарядки , разрядки аккумуля торных батарей , устройств электролиза , для электрохимического травления печатных плат , как стабилизатор тока питания электроламп , для «мягкого» пуска коллекторных электродвигателей .
      Устройство является двухполюсником , не требует дополнитель ного источника питания и может включаться в разрыв цепи питания различных устройств и исполнительных механизмов .
      Диапазон регулировки тока от 0...0 , 16 до 3 А , максимальная потребляемая ( рассеиваемая ) мощность 40 Вт , диапазон питающих напряжений 3...30 В постоянного тока . Ток потребления регулируется переменным резистором R 6. Чем левее по схеме движок резистора R6, тем больший ток потребляет устрой ство . При разомкнутых контактах переключателя SA 1 резистором R6 можно установить ток потребления от 0,16 до 0,8 А . При замкнутых контактах этого переключателя ток регулируется в интервале 0,7... 3 А .

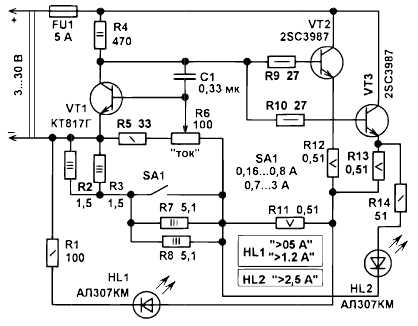

Принципиальная схема генератора тока

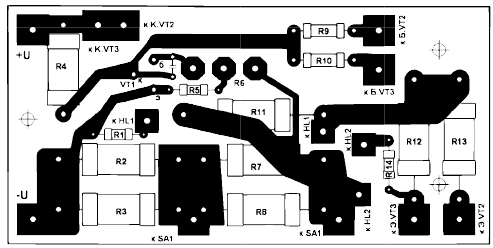

Чертеж печатной платы генератора тока





Имитатор автомобильного аккумулятора ( КТ827 )

В . МЕЛЬНИЧУК , Радиомир, 201 2 , № 1 2 , с. 7 - 8

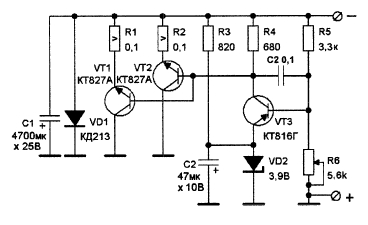

      При переделке компьютерных импульсных блоков питания ( ИБП ) подзарядные устройства ( ЗУ ) для автомобильных аккумуляторов готовые изделия в процессе наладки необходимо чем - то нагружать . Поэтому я решил изготовить аналог мощного стабилитрона с регулируемым напряжением стабилизации , схем а которого показана на рис . 1 . Резистором R 6 можно регулировать напряжение стабилизации от 6 до 16 В . Всего было сделано два таких устройства . В первом варианте в качестве транзис торов VT 1 и VT 2 применены КТ 803.
      Внутреннее сопротивление такого стабилитрона оказалось слишком велико . Так , при токе 2 А напряжение стабилизации составило 12 В , а при 8 А — 16 В . Во втором варианте использованы составные транзисторы КТ827. Здесь при токе 2 А напряжение стабилизации составило 12 В , а при 10 А — 12,4 В .

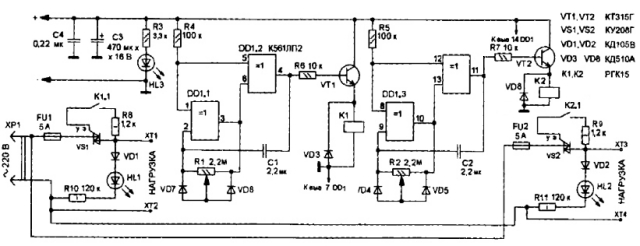

    Однако при регулировке более мощных потребителей, например электрокотлов симисторные регуляторы мощности становятся не пригодными - уж слишком большую помеху по сети они будут создавать. Для решения этой проблемы лучше использовать регуляторы с бОльшим периодом режимов ВКЛ-ВЫКЛ, что однозначно исключает возникновение помех. Один из вариантов схемы приведен ТУТ.
