При конструировании самых различных схем может потребоваться источник постоянного втекающего тока . Примером может служить ток фиксации управляющего электрода симистора в регуляторе яркости флуоресцентного или светодиодного светильника , или источник прецизионного втекающего тока на конце длинной линии , такой , скажем , как кабель ADSL модема . В обоих случаях необходимо создать схему , способную отдавать постоянный ток в широком диапазоне входных напряжений .

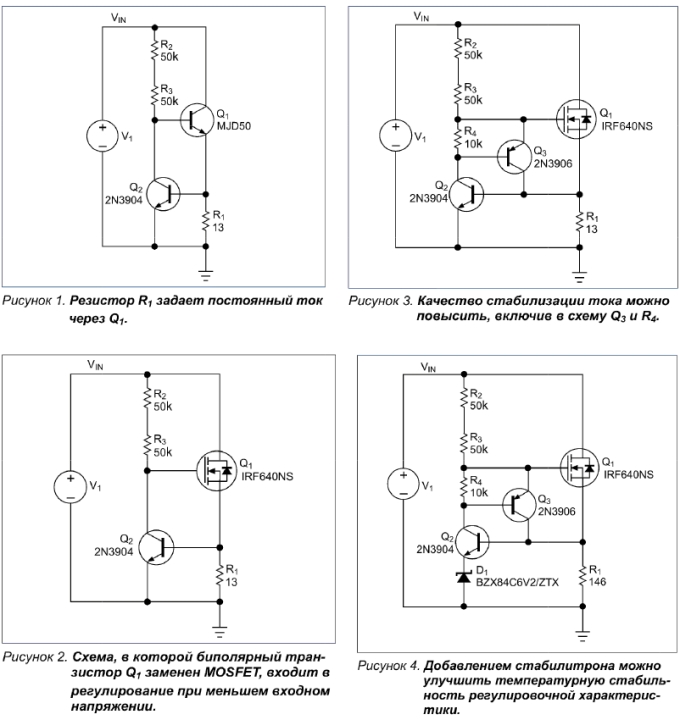

В общем случае задача решается с помощью схемы , состоящей из датчика тока на измерительном резисторе, маломощного транзистора и мощного транзистора . На Рисунке 1 изображена схема стабилизатора тока, в которой используется мощный биполярный транзистор Q 1 . При высоком напряжении схема отдает относительно постоянный ток , однако входит в регулирование лишь тогда , когда напряжение достигает примерно 60 В , и в базу транзистора начинает поступать достаточный ток . На Рисунке 2 мощный биполярный транзистор заменен MOSFET транзистором Q 1 , благодаря чему схема будет входить в режим регулирования при значительно меньшем напряжении .
На основе данных стабилизаторов тока можно строить схемы зарядных устройств различного назначения, а так же линейные драйверы для различных светодиодов, в том числе и с питанием непосредственно от сети 220 В, т.е. делать своими руками светодиодные лампы не меняющие свою яркость даже при провале сетевого напряжения до 130 вольт и не выходящие из строя при кратковременном повышении до 380В.
Пример использования данного стабилизатора тока в схеме светодиодного драйвера.
Данная схема получила логическое продолжение в ходе которого выяснилось несколько интересных вещей.
Разумеется, что схема была смоделирована в MicroCap и для данных параметров получилось следующее:
На схеме установлено 84 светодиода и номинал измерительного резистора составил 3,6 Ома. Однако при первичных тестах от пониженного напряжения стало понятно, что ток в 0,15 А для этих светодиодов слишком велик и после нескольких подюоров измерительный резистор стабилизатора тока приобрел номинал равный 26 Омам. Плата со светодиодами была установлена на радиаотор через термопасту и через 20-30 минут нагревается до температуры 60 градусов, т.е. как бы и этого многовато.
По поводу этой матрицы было снято видео и благодаря подписчику LINKS_234 стала доступна более расширенная информация по пооводу этих и им аналогичных светодиодов.
Использования данного стабилизатора тока в схеме светодиодного драйвера на светодиодах SMD.
Прежде всего удалось выявить более-менее надежного продавца, чьи светодиоды соответствуют заявленым в описании характеристикам. Светодиоды конечно же несколько дороже, однако тут уж выбирайте сами - либо цена, либо качество.
Я покупал ЗДЕСЬ, а надо было покупать светодиоды ЗДЕСЬ.
Кроме всего прочего так же выяснилось, что совсем не обязательно самому паять SMD светодиоды, поскольку уже есть уже ГОТОВЫЕ СВЕТОДИОДНЫЕ МАТРИЦЫ на различные мощности. Разннобразие и мощностной диапазон просто огромный и я обязательно что то для себя приобрету.
Было бы не справедливо умолчать еще об одной интересной ссылке - светодиодные лампы на 220 вольт нового поколения. Конструктив данных ламп провел впечатление, а положительный отзыв давнего проверенного подписчика позволяет верить тому, что лампы действительно хороши. Лампы на 3, 7, 9 и 12 Вт.
Как и положено есть возможность выбора ТЕПЛОГО или ХОЛОДНОГО света, впрочем подробности смотрите сами ЗДЕСЬ.
Пожалуй это все, что хотелось сказать по поводу данной схемотехники и привязки ее к светодиодам, следующий вариант уже будет более расширенная информация по поводу импульсного драйвера для светодиодов с током до 1 А.
