КАК НАМОТАТЬ ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР

      Технология намотки и способ изоляции на самом деле очень прост и не предполагает ни в коем случае ни какой обмотки, ни лакотканью, ни чем-либо другим. Дело в том, что при любой обмотки сердечника трансформатора лакотканью или другими изоляторами внутреннее окно ТОРА мгновенно заполняются, так как, на внешней стороне получается один слой, а на внутренней 5- 10 слоев, да еще неровных.
    Я давно собирался написать статью о способе качественной намотки тороидальных трансформаторов. Это довольно долго объяснять и лучше показать на фото. Причем после намотки обмотки не превращаются в колесо, а сам трансформатор не становиться, яйцеобразным и расход провода минимален. Ввиду всего этого и КПД трансформатора максимален. А что из этого получается, Вы можете посмотреть в моем усилителе.
    Сразу оговорюсь, речь идет о мощных тороидальных трансформаторах. Габаритная мощность, которых более 500 Вт. Которые мотаются проводами от 1 до 3 мм. естественно виток к витку. И, как правила, сетевая обмотка которых лежит в приделах от 100 до 400 витков, всего, то есть 0,5-2 витка на вольт. Мотать таким способом менее мощные трансформаторы хлопотно, но при желании можно.
    Что нужно для намотки:
    1) Необходимо сделать подставку для намотки тороида, делается это очень просто. Берем квадратный кусок ДСП или фанеры толщиной 10-15мм. Размерами 200Х200мм еще нам нужны два деревянных бруска длинной 200мм и с квадратом 20Х20мм. Эти два бруска нам нужно либо приклеить по центру нашей площадки, параллельно друг другу, на расстоянии между ними 100мм. А еще лучше привернуть к площадке эти бруски с помощью шурупов, но с потайными головками и головки утопить в фанеру иначе они будут царапать стол. Теперь если на эту подставку поставить то- роид, он будет прочно и устойчиво стоять.
    2) Нужен челнок, челнок я выпиливаю из оргстекла толщиной 5-бмм. Ширина обычно 30-40мм. длинна 300-400мм. Торцевые пропилы я делаю не углом, а полукругом и обрабатываю их напильником, что бы не портилась изоляция провода и даже проклеиваю одним двумя полосками изоленты опять же для защиты провода. На челнок мы наматываем провод, не страшно, если провода не хватит, можно аккуратно спаять провод и мотать дальше. Но лучше все-таки рассчитать, так что бы провода хватило.
    3) Теперь нам нужен материал для изоляции между слоями, это очень просто нужно найти тонкий картон (упаковочный), я например, применяю коробки от динамиков для автомобилей. Главное что бы это был не толстый, но и не тонкий материал - толщина картона, где-то 0,5мм. Если он будет с одной стороны глянцевый, то это тоже хорошо.
    4) Еще нам потребуется нитки толстые 10-20 номер. Но на худой конец можно и 40 номер. Сама намотка ведется от себя в правую сторону.

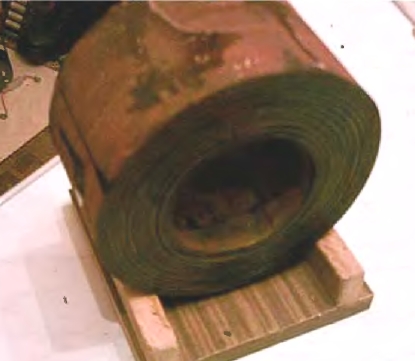

Тороидальный сердечник

    А теперь самое главное, это изготовление самих изоляционных прокладок между слоями. Нам потребуется штангель-циркуль, с острыми концами.
    Измеряем, внешний диаметр нашего тора, прибавляем 20мм. (для нахлеста) и делим пополам. Например, внешний диаметр тора 150 мм.+ 20 мм.= 170 мм. 170мм./2 = 85 мм.
    Выставляем штангель на 85мм. и фиксируем винтом. Сам штангель мы будем использовать как циркуль для черчения кругов на картоне. Почему именно штангелем, а не обычным циркулем, которым и проще и удобнее? А все очень просто, когда мы будем острым и прочным концом штангеля чертить по картону, то на картоне останется продавленная борозда и именно она поможет нам. Эта борозда очень полезна для удобства сгибания внутренней рассеченной окружности наших прокладок. В общем, сами поймете, что штангелем лучше, чем удобным циркулем.

Разметка изоляционных прокладок

    И так чертим, внешний круг на картоне и вырезаем его ножницами, в принципе внешний круг можно нарисовать и обычным циркулем.
    Далее замеряем внутренний диаметр тора ничего не прибавляем, не убавляем, а просто делим пополам. Например, диаметр 60мм./2 = 30 мм. Выставляем, именно штангель-циркуль, на 30мм. фиксируем винтом и чертим внутренний диаметр на картоне.

Вырезание центрального отверстия

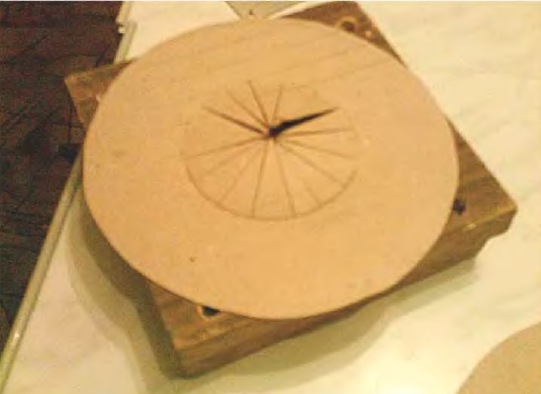

    Далее мы берем карандаш и линейку и работаем над внутренним кругом, сначала рисуем крест, то есть, делим круг на 4 части, потом на 8 частей, если внутренний диаметр ТОРА больше 60мм. то еще и на 16 частей.
    Далее мы рисуем обычным циркулем еще один круг, который меньше внутреннего в два раза, то есть, раздвигаем циркуль на 15 мм.
    А теперь нам потребуется ровный кусок, фанеры или ДСП на который, мы положим нашу картонную заготовку для прорезания концом острого скальпеля или ножа, нанесенных карандашом наших частей. Прорезать нужно по кругу от внешнего края окружности к центральной точке, не далее иначе картон будет задираться. Прорезать нужно насквозь картона.

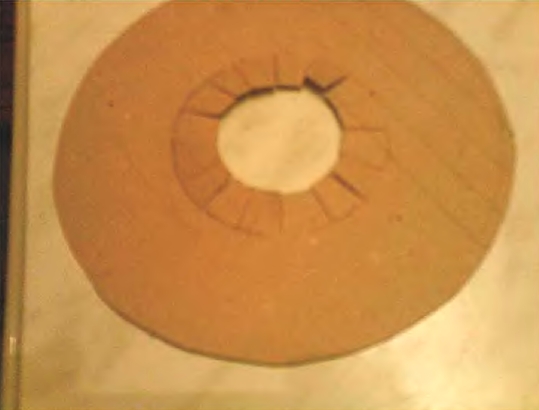

Первый подготовительный этап

    Потом ножницами вырезаем внутренний круг нарисованный нами обычным циркулем. Полученные дольки отгибаем перпендикулярно заготовки. Понятно, что таких заготовок нужно на каждый слой по две штуки, каждый раз замеры диаметров делаются вновь, так как от слоя к слою их значение меняется.

Второй этап

    Далее меряем высоту тора и вырезаем две полоски картона такой же ширины. Одну полоску вставляем внутрь тора, так что бы нахлест был не более 10 мм. Вторую полоску накручиваем одним слоем на внешнюю сторону тора с таким же нахлестом. Надеваем обе круглые заготовки на торцы тора, крепим ниткой в трех-че- тырех местах по кругу. И далее начинаем мотать.

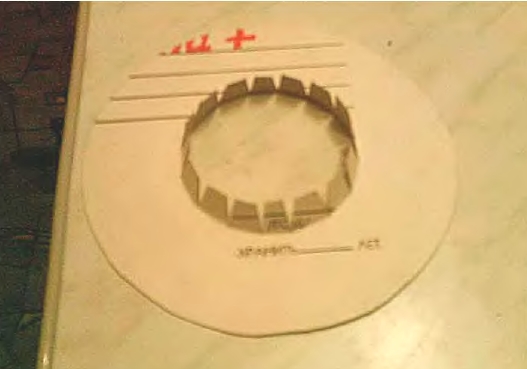

Отгиб насечек

    Самые опасные места для пробоя это углы окружностей ТОРА внешний и особенно внутренний. Поэтому если во время намотки мы увидим, что провод может соприкасаться с проводом внутреннего слоя, особенно по внутреннему углу окружности ТОРА. То необходимо подложить под провод полоски такого же картона шириной 10 мм. и длинной по 20-30 мм., там, где это необходимо.

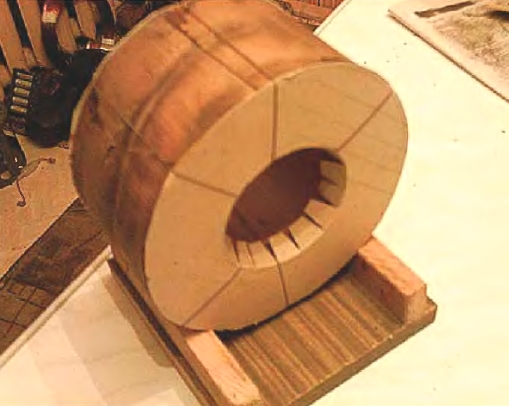

Установка изоляционных шайб на сердечник трансформатора

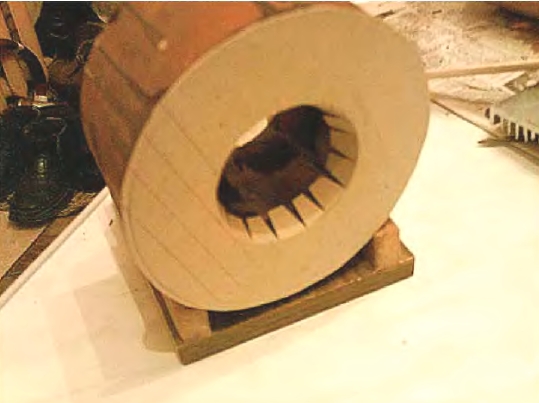

Фиксания изоляторов при помощи ниток

    На внешней стороне, как правила этого делать не приходится, так как внешняя сторона заготовки наслаивается на край и хорошо предохраняет провод от замыкания. Вся разметка и прорезка картонных заготовок делается с матовой стороны картона, применять картон с двух сторон глянцевый не желательно. Перед тем как начать мотать тор, на пальцы рук нужно намотать два слоя изоленты на оба сгиба мизинца и на сгиб указательного пальца, иначе будут огромные водяные мозоли.

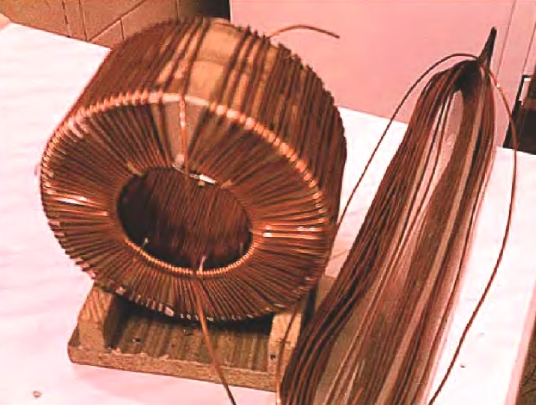

Намотка обмоток на тороидальный трансформатор

    Многих интересует, как рассчитать тороидальный трансформатор.

    Дело в том что количество витков будет зависеть от качества железа но приблизительный расчет делается просто, как и у обычного трансформатора только коэффициент берем 20-30.
    Ну, например измеряем высоту, она = 10 см.
    Измеряем толщину стенки, она = 5 см. 10x5=50 см.
    25/50=0,5 витков на 1вольт.
    220x0,5=110 витков сетевой обмотки.

    Теперь начинаем мотать сетевую обмотку трансформатора, намотав приблизительно 90 витков пробуем включить в сеть, меряя при этом ток холостого хода.
    Совсем несложно подключить кончик провода прямо на челноке. Постепенно доматывая провод, доводим ток холостого хода до 50-100 мА и на этом прекращаем мотать, полученное количество витков и будет реально.

    Теперь это реальное количество делим на 220 и получаем реальное значение количества витков на 1 вольт. И в соответствии с этой цифрой рассчитываем все выходные обмотки.
    Имейте ввиду, что при включении трансформатора в сеть первичный мгновенный бросок тока очень большой. И для того, что бы не спалить тестер нужно делать так:сетевой провод подключаем через замкнутый тумблер параллельно тумблеру включаем тестер, включаем вилку в розетку и только потом размыкаем тумблер, что бы посмотреть ток холостого хода.
    Кстати, именно из за мощного первичного броска тока трансформаторы мощностью более 1 КВт, обязательно нужно включать с помощью схемы мягкого включения. Тем более схема эта очень проста.

Федотов Алексей Геннадьевич. (UA3VFS)
