ПАРАЛЛЕЛЬНОЕ ВКЛЮЧЕНИЕ СИЛОВЫХ ТРАНЗИСТОРОВ

    Вопросы на тему использования силовых транзисторов в параллельном включении появляются все чаще и чаще. Причем вопросы относятся как и к автомобильным преобразователям, так и к сетевым.
    Лень меня одолела и я решил ответить сразу на все вопросы в один заход, чтобы больше на эту тему не отвлекаться.
    Для примера возьмем последний вопрос на эту тему:
    Прошу помощи или совета с подбором MOSFET и рекомендации по ремонту. Ремонтирую преобразователь 12/220 1800 Ватт. Там в каждом плече выхода 220 Вольт стоят 6 транзисторов. В общем их всего 12шт. родные BLV740. Часть накрыльсь. До меня туда влепили IRF740 3 шт. Проверил нашёл пару ещё неисправных. Докупил ещё 3 IRF740 (чтобы все транзисторы в одном плече были одинаковые). Схема не заработала то включалась то уходила в защиту.
    В конце концов умерли ещё часть полевиков. Поставил все IRF740, заменив сгоревшие - снова не работает. Часть транзисторов греется и в конце концов опять часть сгорела. Предположил, что параметры транзисторов "разбежались", выпаял все, оставил по 1 транзистору на полупериод т.е 2 вверху и 2 внизу. Подключил-всё работает, нагрузку 100 Ватт держит. Теперь вопрос. Прав ли я что транзисторы нужно менять все одновременно. И можно ли заменить BLV740 на IRF740?

    Я конечно мог бы не разводить балобольню и ответить коротко, но я не люблю клонеров (бездумно клонирующих чущие схемы), поэтому данный ответ построю на ряде вопросов таким образом, что думающий человек поймет о чем речь, а бестолковый будет и дальше тратить свою бюджет на взрывающиеся полевики. (Ехидно хихикаю...)

Ехидно улыбаюсь

    Итак, потихоньку поехали:
    Изначально стояло несколько штук BLV740, открываем даташник и смотрим всего одну единственную строчку - количество энергии, запасенной затвором, которая обозначается Qg.
    Почему именно эту строчку?
    Потому что от этого значения на прямую зависит время открытия и закрытия полевого транзистора технологии MOSFET. Чем больше это значение, тем больше требуется энергии, чтобы открыть или закрыть полевой транзистор. Сразу оговорюсь - есть такое понятние в полевых транзисторах, как емкость затвора. Этот параметр тоже важный, но уже когда преобразование происходит на частотах сотни кГц. Лезть туда настоятельно не рекомендую - нужно съесть не одну собаку в этой области, чтобы успешно перешагнуть хотя бы сотню килогерц, причем есть собаку вместе с будкой.
    Поэтому для наших относительно низкочастотных целей наиболее важным является именно Qg. Открываем даташник на BLV740, при этом не забываем отметить у себя в голове, что эти транзисторы производит только SHANGHAI BELLING CO. Итак, что мы видим:

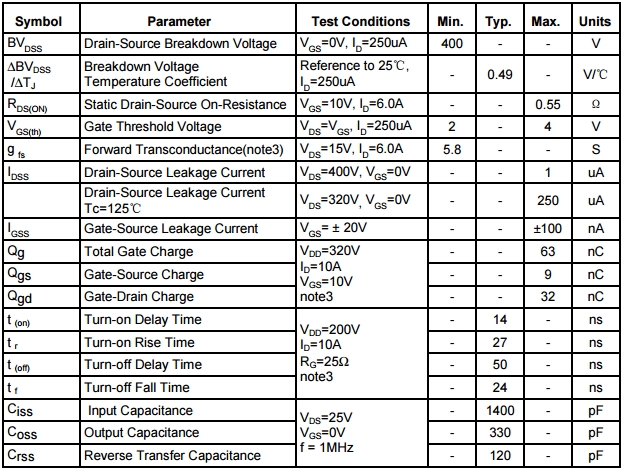

Даташит на BLV740

    Нижнее значение Qg вообще не нормировано, впрочем как и типовое, указано только максимальное - 63 nC. Из этого напрашивается какой вывод?
    Не понятно?
    Ладно, подскажу чуточку - отбраковка производится только по максимальному значению, т.е. транзисторы выпущенные заводом SHANGHAI BELLING CO в январе и мае могут отличаться друг от друга, причем не только параметром Qg, а и всеми остальными.
    Че делать?
    Ну например можно вспомнить, что максимально одинаковые транзисторы могут получится только когда производится одна партия, т.е. когда "пилится" один кристалл кремния, в помещении одна и таже влажность и температура и обслуживает оборудование одна и таже смена обслюживающего персонала со своим идивидуальным запахом, влажностью рук и т.д.
    Да, да, это все влияет на качество конечного кристалла и всего транзистора в целом и именно поэтому разброс параметров в одной партии не превышает 2%. Обратите внимание даже в одинаковых условиях нет одинаковых транзисторов, есть разброс не более 2-х %. Что уж говорить о транзисторах других партий.
    Теперь включаем и прогреваем думатель...
    Готово? Тогда вопрос - что произойдет, если у нас включены два транзистора в параллель, но у одного энергия затвора равна 30 nC, а у второго 60 nC?
    Нет, первый не откроется в 2 раза быстрее - это зависит еще от резисторов в затворах, однако мысль потекла в нужном направлении - ПЕРВЫЙ ОТКРОЕТСЯ БЫСТРЕЕ ВТОРОГО. Другими словами первый транзистор возьме на себя не половину нагрузки а всю. Да, это будет длится какие то наносекунды, но даже это уже увеличит его температуру и в конечном итоге приведет через десяток-другой часов к перегреву и тепловому пробою. Про токовый пробой я не говорю - обычно технологический запас позволяет транзистору остаться живым, но работа на технологическом запасе это раскуривание кальяна на пороховой бочке.
    Теперь случай чуток тяжелее - параллельно включено четыре транзистора. У первого Qg равно 50 nC, у второго - 55 nC, у третьего - 60 nC, у четвертого - 45 nC.
    Вот тут уже говорить о тепловом пробое смысла не имеет -есть огромная вероятность того, что тот, кто открывается первым даже прогреться не успеет как слдеует - он принимает на себя нагрузку, предназначенную для четырех транзисторов.
    Кто догадался какой транзистор кончится первым молодец, ну а кто не доехал, то возвращаемся на три абзаца вверх и чиатем второй раз.
    Итак, надеюсь понятно, что транзисторы параллельно включать можно и нужно, только необходимо соблюдать определенные правила, чтобы не было лишних трат. Правило первое и самое простое:
    ТРАНЗИСТОРЫ ДОЛЖНЫ БЫТЬ ОДНОЙ ПАРТИИ, о производителе я вообще молчу - это само собой разумеется, поскольку даже нормированные параметры у заводов могут отличаться:

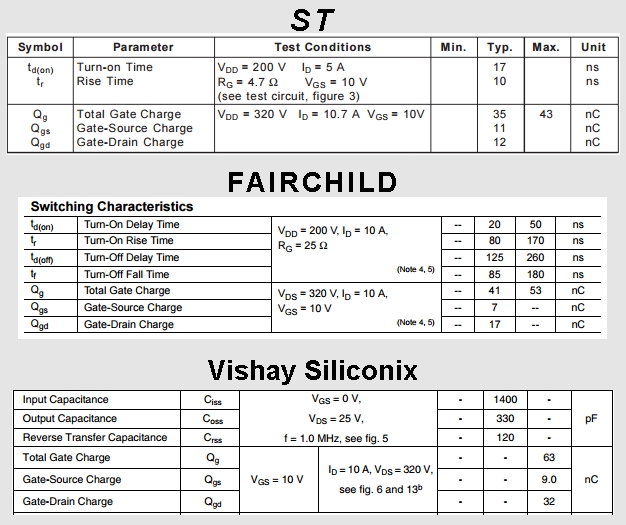

гменты даташитов от разных производителей

    Итак, в итоге видно, что транзисторы от STMicroelectronics и Fairchild имеют типовое значение Qg, которое может отличаться как сторону уменьшения, так и увеличения, а вот Vishay Siliconix решил не заморачиваться и обозначил только максимальное значение, а остальное как Бог на душу положит.
    Для тех же, кто часто балуется ремонтом всяких преобразователей или собирает мощные усилители, где в оконечном каскаде несколько транзисторов настоятельно рекомендую собрать стенд для отбраковки именно силовых транзисторов. Денег съест этот стенд не много, а вот нервы и бюджет будет экономить регулярно. Подробнее об этом стенде здесь:

    Кстати сказать - видео можно просмотреть и сначала - есть некоторые моменты, которые любят пропускать начинающие и не очень опытные паяльщики.
    Данный стенд универсален - позволяет отбраковать как биполярные транзисторы, так и полевые, причем обоих структур. Принцип отбраковки основан на выборе транзисторов с одинаковым коф усиления, причем это происходит при токе кллектора порядка 0,5-1 А. Этот же параметр для полевых транзисторов на прямую связан со скоростью открытия-закрытия.
    Разработанно это устройство было ОЧЕНЬ давно, когда собирались на продажу услители Холтона на 800 Вт и в оконечном каскаде стояло по 8 штук IRFP240-IRFP9240. В брак уходило ОЧЕНЬ мало транзисторов, но это было до тех пор, пока их выпускала International Rectifier. Как только на рынке появились IRFP240-IRFP9240 Vishay Siliconix с усилителями Холтона в оригинале было покончено - из 10 транзисторов даже одной партии одинаковых попадалось лишь 2 или 3. Холтон был переведен на 2SA1943-2SC5200. Пока еще есть из чего выбирать.
    Ну если с параллельным включением все более-менее прояснилось, то как быть с плечами преобразователя? Можно использовать в одном плече транзисторы из одной пратии, а во втором из другой?
    Ответ я был дал, да вот только злоупотреблю уже прогретым Вашим думателем - разная скорость открытия-закрытия, одно плечо открыто дольше другого, а сердечник должен полностью размагничиваться и для этого на него нужно подавать ПЕРЕМЕННОЕ напряжение с одинаковой длительностью как отрицательной, так и положительной полуволны. Если этого не будет происходить, то некоторый момент времени намагниченный сердечник будет выстпать в роли АКТИВНОГО сопротивления, равного активному сопротивлению обмотки. Это когда на ОМах измеряешь сколько она Ом. Ну так и что будет?
    Снова ехидно хихикаю...
    Что до биполярных транзисторов, то тут решающим фактором является коф усиления. Именно от него зависит какой транзистор откроется быстрее и сильнее, он же на прямую влияет на ток перехода база-эмиттер.

  На последок настоятельно рекомендую почитать о расчетах импульсных блоков питания в Экселе - там о времени открытия-закрытия довольно подробно. ЧИТАТЬ.
