ТЕРМОПРЕДОХРАНИТЕЛИ KSD9700

    Самовосстанавливающиеся термопредохранители получили довольно большую популярность в различных бытовых приборах связанных с нагревом - утюги, фены, чайники, сварочные инверторы и т.д. Причина популярности довольно проста - самовосстанавливающийся термопредохранитель позволяет избежать перегрева и разрушения прибора, а после остывания возвращает прибор в работоспособное состояние.
    В этой заметке разговор будет идти от термоппредохранителях KSD9700.
    Данный тип ограничителей нагрева гораздо компактней хорошо известных KSD301, при этом полностью сохраняет функционал:

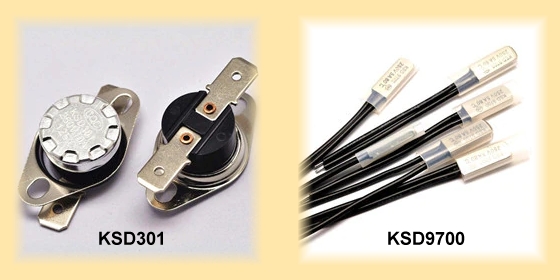

Термопредохранители KSD301 и KSD9700

    Основных производителей два:
    BOYECHUANGZHAN   ELECTRONICS
    VICTORY   ELECTRONICS

    Параметры термопредохранителей отличаются петлей гистерезиса и диапазоном температур, выпускаются в трех типах корпусов: пластик, металл, керамика.
    Кроме этого термопредохранители бывают двух типов - НОРМАЛЬНО ЗАМКНУТЫЕ (NC) и НОРМАЛЬНО РАЗОМКНУТЫЕ (NO). При достижении температуры NC размыкается, а NO замыкается.

ПАРАМЕТРЫ ТЕРМОПРЕДОХРАНИТЕЛЕЙ KSD9700

  BOYECHUANGZHAN
ELECTRONICS
VICTORY
ELECTRONICS
BOYECHUANGZHAN
ELECTRONICS
VICTORY
ELECTRONICS
  СРАБОТКА ОТПУСКАНИЕ

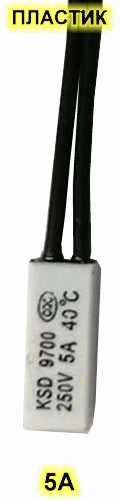

Разновидности термопредохранителей
25±5ºC   ≥15ºC
30±5ºC   ≥20ºC
35±5ºC   ≥25ºC
40±5ºC   ≥30ºC
45±5ºC ≥33ºC 40±6ºC
50±5ºC ≥35ºC 43±6ºC
55±5ºC 42±6ºC 45±6ºC
60±5ºC 48±10ºC 50±10ºC
65±5ºC 48±10ºC 50±10ºC
70±5ºC 50±12ºC 50±10ºC
75±5ºC 53±14ºC 55±10ºC
80±5ºC 55±15ºC 55±10ºC
85±5ºC 60±15ºC 55±10ºC
90±5ºC 65±15ºC 60±10ºC
95±5ºC 70±15ºC 65±10ºC
100±5ºC 70±15ºC 75±10ºC
105±5ºC 75±15ºC 80±15ºC
110±5ºC 75±15ºC 80±15ºC
115±5ºC 80±15ºC 85±15ºC
120±5ºC 85±15ºC 90±15ºC
125±5ºC 85±15ºC 95±15ºC
130±5ºC 90±15ºC 100±15ºC
135±5ºC 95±15ºC 105±15ºC
140±5ºC 100±15ºC 110±15ºC
145±5ºC 100±15ºC 115±15ºC
150±5ºC 105±15ºC 120±15ºC
155±5ºC 110±15ºC 125±15ºC
160±5ºC 115±15ºC 130±15ºC
165±5ºC   115±15ºC
170±5ºC   120±15ºC
175±5ºC   125±15ºC
180±5ºC   130±15ºC


    Номинальное напряжение: AC250V / AC125V;
    Номинальный ток: 5А / 8А
    Электрическая напряженность: ≥800В
    Контактное сопротивление: ≤50mΩ
    Сопротивление изоляции: ≥ 100 МОм
    Скорость отклика: ≤1 ℃ / мин
    Срок службы: ≥ 10000 раз

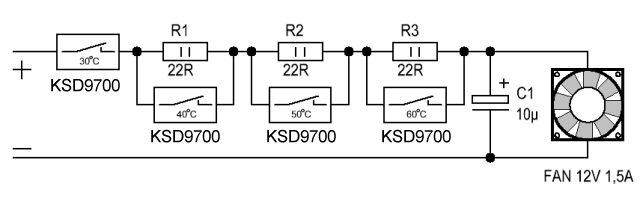

    Сравнительно низкая цена и простота использования позволяют использовать термопредохранители не только как предохранители, но и как простейшие системы управления системами принудительного охлаждения инверторов. Ниже приведен один из возможных вариантов регулировки оборотов двигателя постоянного тока вентилятора охлаждения:

Регулятор оборотов вентилятора

    Лично я покупаю KSD9700 на Али, но покупаю не часто, поэтому ссылку дам на РЕЗУЛЬТАТЫ ПОИСКА - выбираю по количеству покупок и рейтингу продавца.
