ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АВТОМОБИЛЬНЫХ АККУМУЛЯТОРОВ

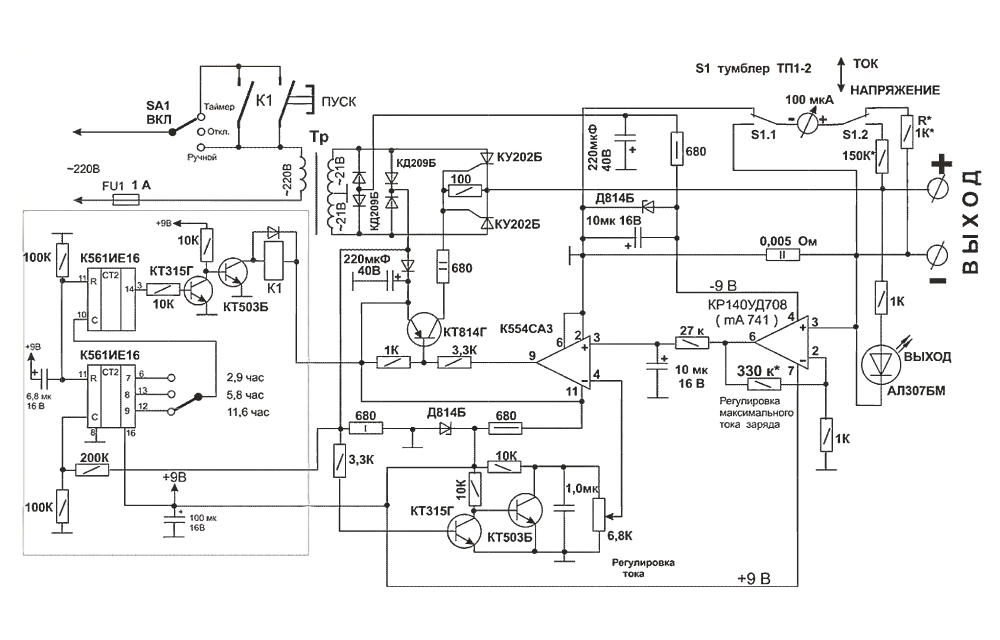

ЗАРЯДНОЕ УСТРОЙСТВО С ТАЙМЕРОМ

    Пуск зарядного устройства производится нажатием кнопки "пуск" на лицевой панели, при этом на схему подаётся питающее напряжение, реле К1 срабатывает и обеспечивает "самоподхват".
   По окончании зарядки реле К1 срабатывает, и схема полностью отключается от сети. Настройка схемы очень похожа на настройку предыдущей схемы и здесь не описывается - собственно, это вариант предыдущей схемы.
    В качестве переключателя режима работы SA1 можно использовать подходящий тумблер с тремя фиксированными состояниями. Реле К1 типа РП-21 или аналогичное с катушкой на 24 В. и контактами, способными коммутировать переменный ток 5 А., 220 В.



Зарядка для автомобильных АКБ



ЗАРЯДНОЕ УСТРОЙСТВО СО СТАБИЛИЗАТОРОМ ТОКА
И КОНТРОЛЕМ НАПРЯЖЕНИЯ ЗАРЯДКИ

    Ещё одно зарядное устройство собрано по схеме ключевого стабилизатора тока с узлом контроля достигнутого напряжения на аккумуляторе для обеспечения его отключения по окончании зарядки. Для управления ключевым транзистором используется широко распространённая специализированная микросхема TL494 (KIA494, КА7500В, К1114УЕ4).
   Устройство обеспечивает регулировку тока заряда в пределах 1- б А. (10 A. max) и выходного напряжения 2 - 20 В. Ключевой транзистор VT1, диод VD5 и силовые диоды VD1 - VD4 через слюдяные прокладки необходимо установить на общий радиатор площадью 200 - 400 кв. см.
   Наиболее важным элементом в схеме является дроссель L1. От качества его изготовления зависит КПД схемы. Требования к его изготовлению описаны в предыдущей схеме. В качестве сердечника можно использовать импульсный трансформатор от блока питания телевизоров ЗУСЦТ или аналогичный.
   Очень важно, чтобы магнитопровод имел щелевой зазор примерно 0,5 ... 1,5 мм для предотвращения насыщения при больших токах. Количество витков зависит от конкретного магнитопровода и может быть в пределах 15 - 100 витков провода ПЭВ-2 2,0 мм. Если количество витков избыточно, то при работе схемы в режиме номинальной нагрузки будет слышен негромкий свистящий звук. Как правило, свистящий звук бывает только при средних токах, а при большой нагрузке индуктивность дросселя за счёт подмагничивания сердечника падает и свист прекращается.
   Если свистящий звук прекращается при небольших токах и при дальнейшем увеличении тока нагрузки резко начинает греться выходной транзистор, значит площадь сердечника магнитопровода недостаточна для работы на выбранной частоте генерации - необходимо увеличить частоту работы микросхемы подбором резистора R4 или конденсатора СЗ или установить дроссель большего типоразмера.

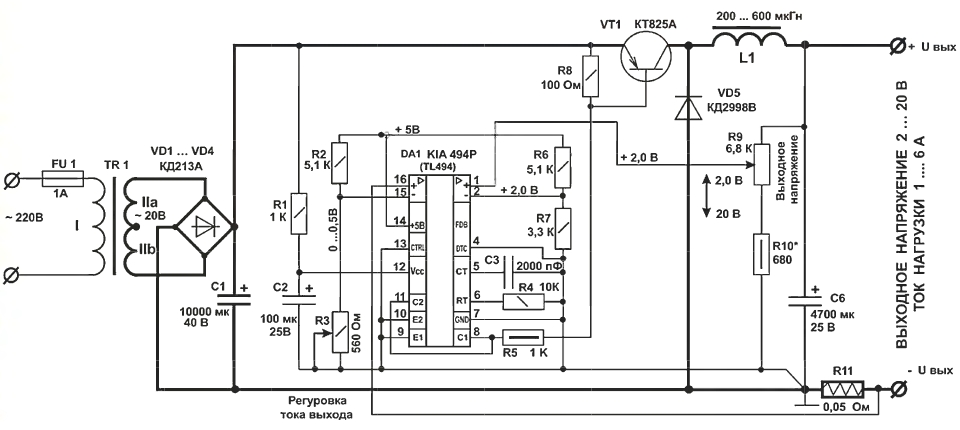

Зарядное устройство с контролем напряжения зарядки

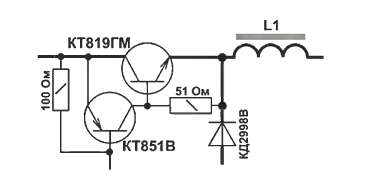

    При отсутствии силового транзистора структуры p-n-р в схеме можно использовать мощные транзисторы структуры n-p-п, как показано на рисунке.

Замена силового транзистора

    В качестве диода VD5 перед дросселем L1 желательно использовать любые доступные диоды с барьером Шоттки, рассчитанные на ток не менее 10 А. и напряжение 50В, в крайнем случае, можно использовать среднечастотные диоды КД213 , КД2997 или подобные импортные. Для выпрямителя можно использовать любые мощные диоды на ток 10А или диодный мост, например КВРС3506, МР3508 или подобные. Сопротивление шунта в схеме желательно подогнать под требуемое.
    Диапазон регулировки выходного тока зависит от соотношения сопротивлений резисторов в цепи вывода 15 микросхемы. В нижнем по схеме положении движка переменного резистора регулировки тока напряжение на выводе 15 микросхемы должно совпадать с напряжением на шунте при протекании через него максимального тока.
   Переменный резистор регулировки тока R3 можно установить с любым номинальным сопротивлением, но потребуется подобрать смежный с ним постоянный резистор R2 для получения необходимого напряжения на выводе 15 микросхемы. Переменный резистор регулировки выходного напряжения R9 также может иметь большой разброс номинального сопротивления 2 - 100 кОм.
   Подбором сопротивления резистора R10 устанавливают верхнюю границу выходного напряжения. Нижняя граница определяется соотношением сопротивлений резисторов R6 и R7, но её нежелательно устанавливать меньше 1 В.

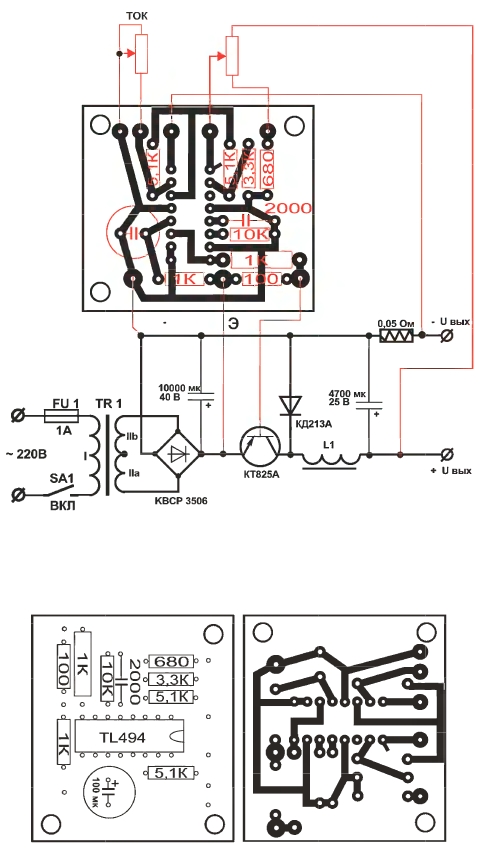

   Микросхема установлена на небольшой печатной плате 45 х 40 мм., остальные элементы схемы установлены на основании устройства и радиаторе. Монтажная схема подключения печатной платы приведена на рисунке справа.

Чертеж платы и ее подключение

   В схеме использовался перемотанный силовой трансформатор ТС180, но в зависимости от величины требуемых выходных напряжений и тока мощность трансформатора можно изменить. Если достаточно выходного напряжения 15 В. и тока б А., то достаточно силового трансформатора мощностью 100 Вт. Площадь радиатора, также можно уменьшить до 100 - 200 кв. см.
   Устройство может использоваться как лабораторный блок питания с регулируемым ограничением выходного тока. При исправных элементах схема начинает работать сразу и требует только подстройки.

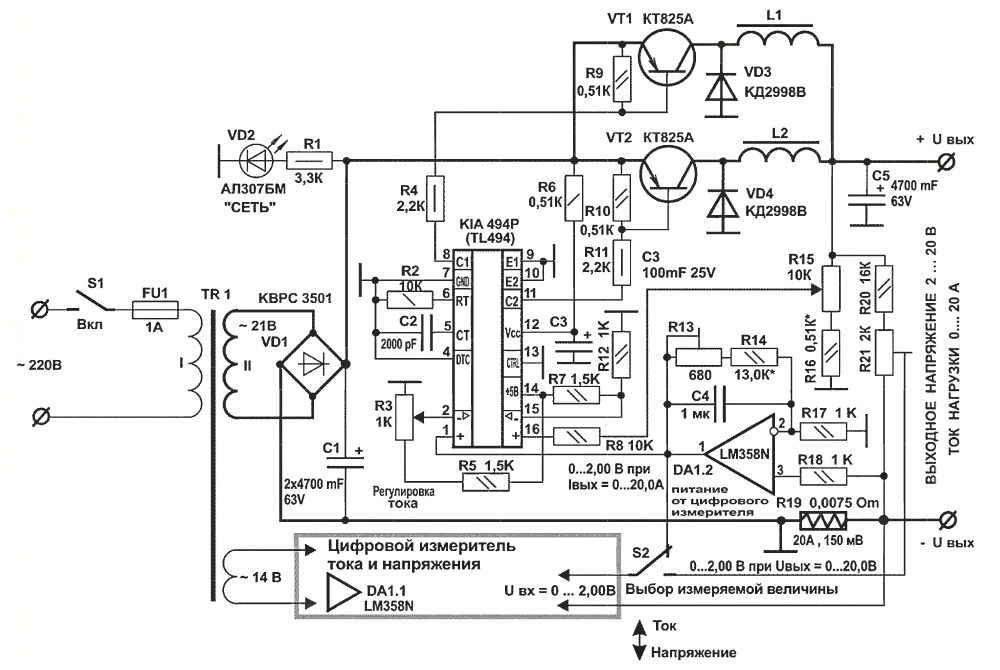

ЗАРЯДНОЕ УСТРОЙСТВО ПОВЫШЕННОЙ МОЩНОСТИ

    Наибольшие проблемы вызывает изготовление накопительного дросселя L1, выбор ключевого транзистора и выходного диода. Параллельное включение нескольких мощных транзисторов проблему не очень решает, т. к. требуется выровнять падения напряжения на каждом транзисторе, в противном случае, основную нагрузку по току возьмёт на себя один из транзисторов и быстро перегреется. Если в качестве ключевого транзистора использовать мощные силовые N- канальные полевые транзисторы, например, IRFP264, потребуется дополнительный узел, обеспечивающий превышение напряжения на затворе на 15 В. В относительно истока, подключенного к накопительному дросселю.
   Номенклатура Р - канальных силовых полевых транзисторов, которые проще внедрить в схему, достаточно мала и не позволяет найти приемлемый вариант. Можно использовать силовые n-p-п транзисторы BUX20, специально предназначенные для таких устройств и обеспечивающие ток коммутации до 50 А., но схему придётся усложнить, т. к. эти транзисторы имеют малый коэффициент усиления и иную структуру. Наиболее просто увеличить выходной ток в ранее рассмотренной схеме - это применить двухтактное ключевое регулирование, дополнив схему ещё одним накопительным дросселем, ключевым транзистором и диодом. Предлагаемая схема обеспечивает такие возможности. Требования к изготовлению накопительных дросселей аналогичны.
   Транзисторы VI, VT2, выходные диоды VD3, VD4 и диодный мост VD1 устанавливаются через слюдяные прокладки на общий радиатор, в качестве которого можно использовать металлическое днище прибора. Настройка схемы ничем не отличается от ранее описанной и не приводится.
   Из-за повышенных рассеиваемых мощностей в качестве накопительных конденсаторов CI, С5 следует использовать только конденсаторы больших размеров и с повышенным рабочим напряжением.



Зарядное устройство с контролем напряжения зарядки

   По материалам сайта http://kravitnik. narod. ru
