КОНКУРС ПО ОФОРМЛЕНИЮ ТЕХДОКУМЕНТАЦИИ

    Конкурс завершился, на этой странице выложены работы участников в том виде как они были опубликованы или присланы.
    Чтобы не было лишних вопросов и обид напомню условия конкурса:
    Все будет не так, как обычно делается в контакте, мол нужно быть подписанным, сделать репост, а потом генератором случайных чисел будет выбран победитель. Нет, это не лотерея, а реальный конкурс и для принятия в нем участия необходимо сделать всего четыре вещи:
        Начертить качественную принципиальную схему с удобностью чтения;
        Разработать печатную плату под эту схему;
        Написать краткое описание устройства и принципа его работы.
    Полный текст в описании под видеоанонсом ЗДЕСЬ.
    Итак, присланные работы, но перед этим сразу оговорка, даже красными буквами - ЕСЛИ КТО ТО БУДЕТ ОТКРОВЕННО ТРОЛИТЬ АВТОРОВ ПОЛУЧИТ БАН БЕЗ ПРЕДУПРЕЖДЕНИЯ. Да, работы сыроваты, есть недоработки, но люди старались и имеют право на критику, но не на издевки. В общем поехали:

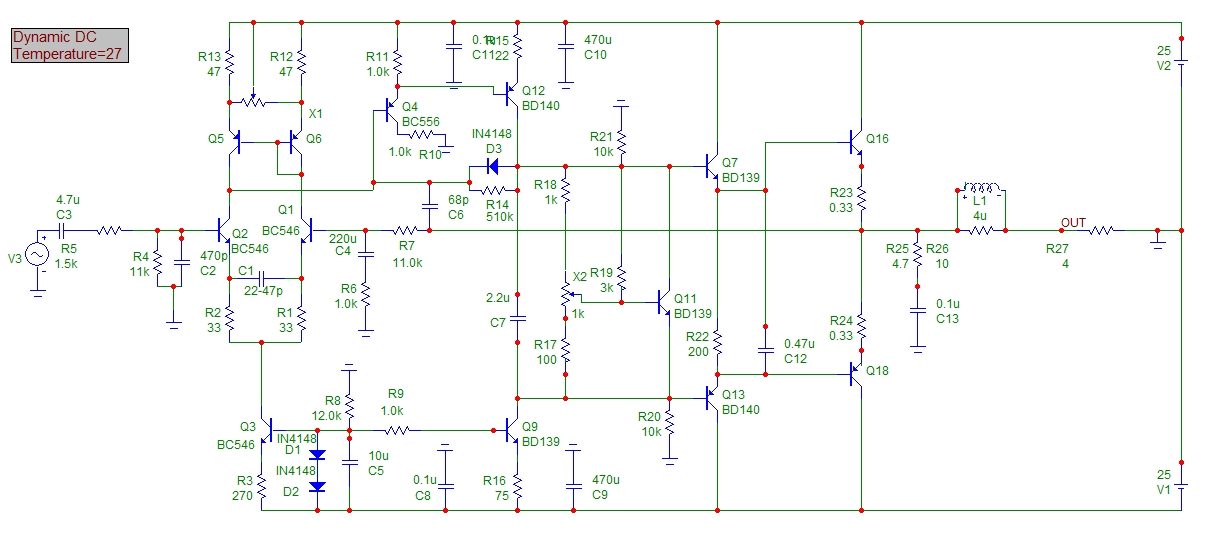

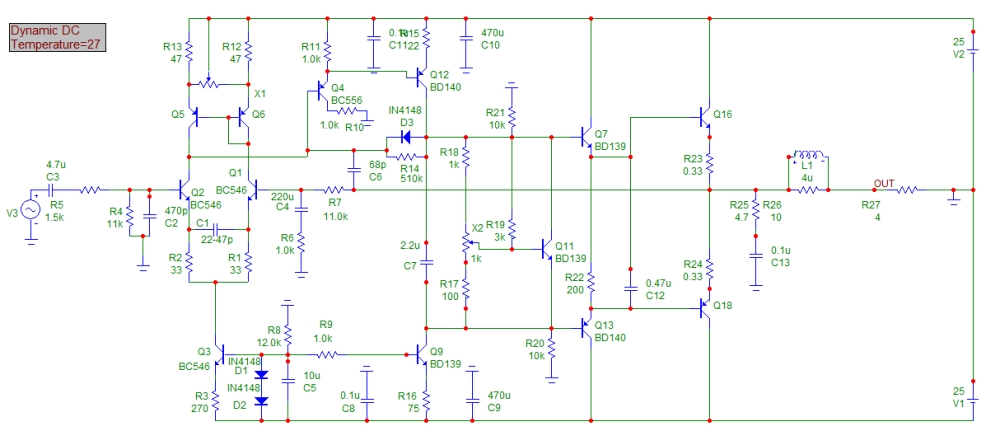

УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКОВОЙ ЧАСТОТЫ

    Сопроводительный текст довольно скромен: Усилитель низкой частоты. хотел улучшить оконечник в своем усилке(бывшем электрофоне Д1-012стерео). Схема в микрокапе показывает неплохие результаты.
    Схема в микрокапе8(с вашего сайта) начерчена, плата в спринт-лайут6.

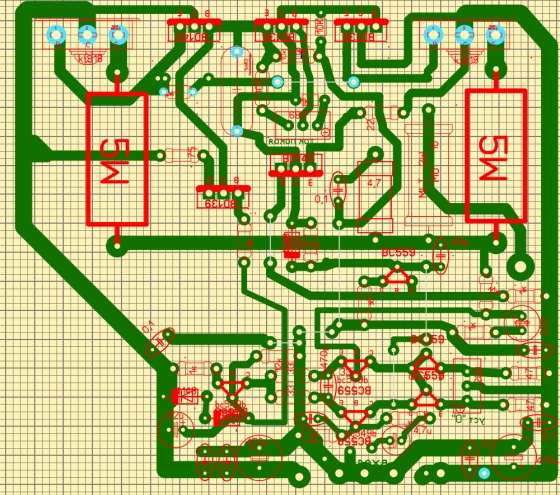

Печатная плата:

    Архив с моделью усилителя и печатной платой в АРХИВЕ.
    Автор: Олег Гунали

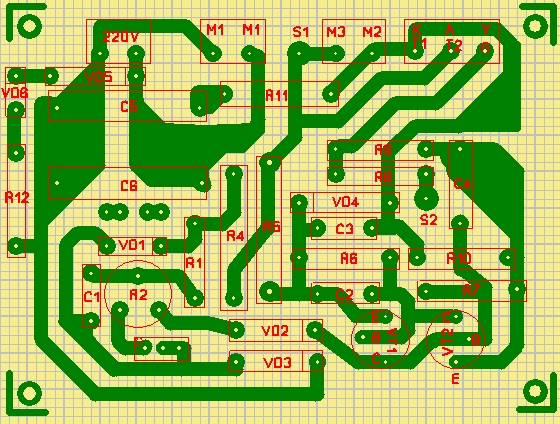

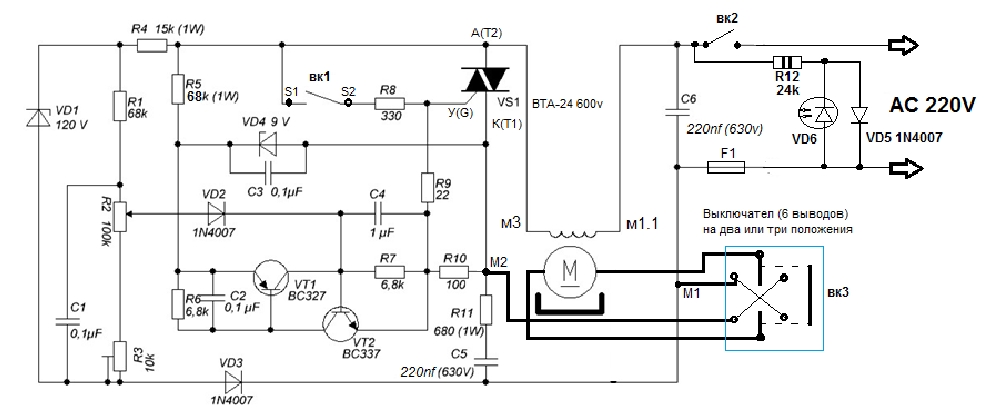

РЕГУЛЯТОР ОБОРОТОВ ДВИГАТЕЛЯ С ПОСЛЕДОВАТЕЛЬНЫМ ВОЗБУЖДЕНИЕМ

    Сопроводительный текст довольно скромен: Правда я не спец я просто учусь.И поэтому разложить по полочкам конкретно не смогу.Но я отправляю схему и плату просто попытаюсь.Спасибо за понимание.

Печатная плата:

    Архив с платой и схемой в АРХИВЕ.
    Автор: Виктор Егоров

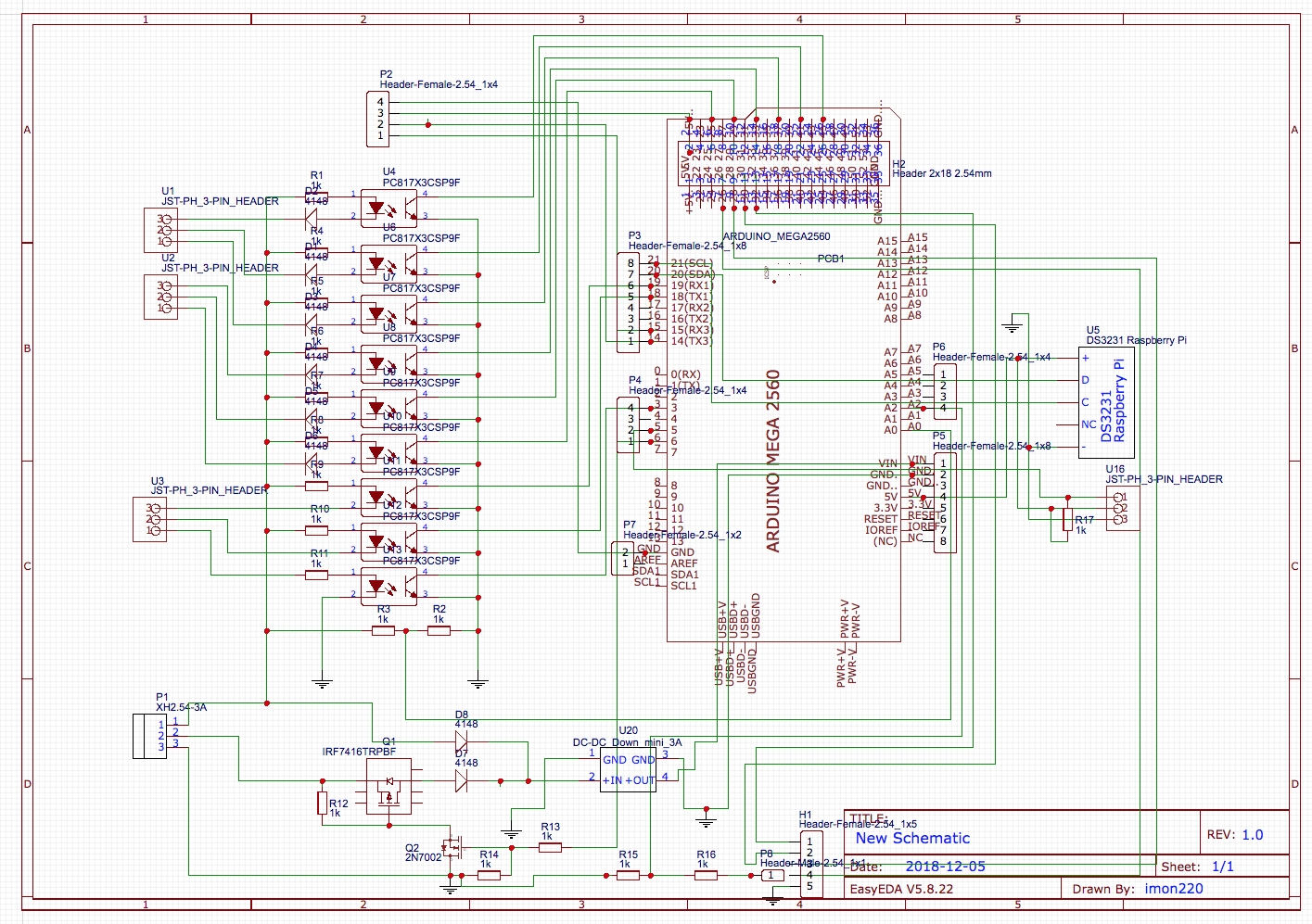

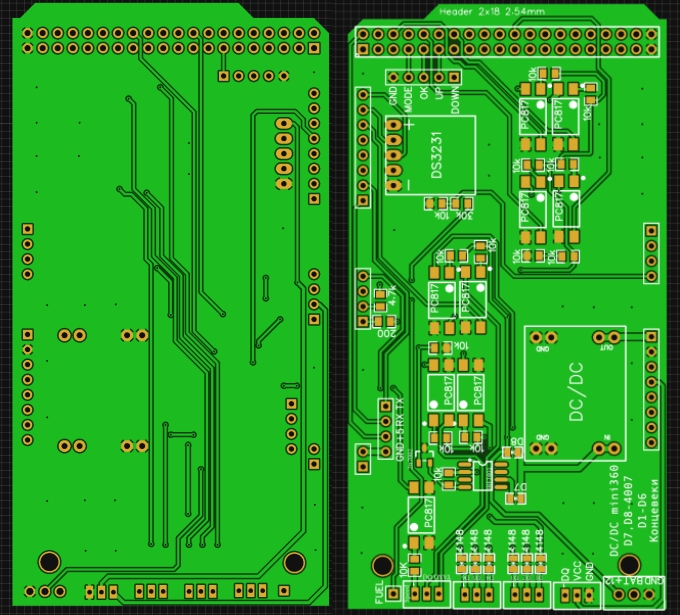

ПРИМОЧКА ДЛЯ СБОРА ДАННЫХ С АВТО

    Сопроводительный текст довольно скромен: Шилд для мега2560 сбора данных с авто! Правда схема не в очень хорошем ввиде, потому что все написал на плате что-бы было понятно.

Печатная плата:

    Архив с платой и схемой в АРХИВЕ.
    Автор: Дмитрий Глушко

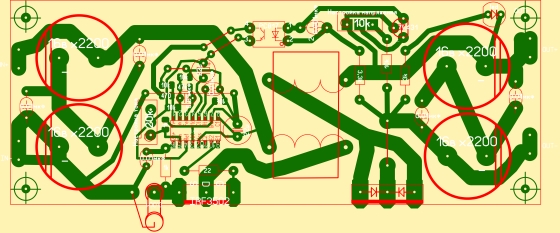

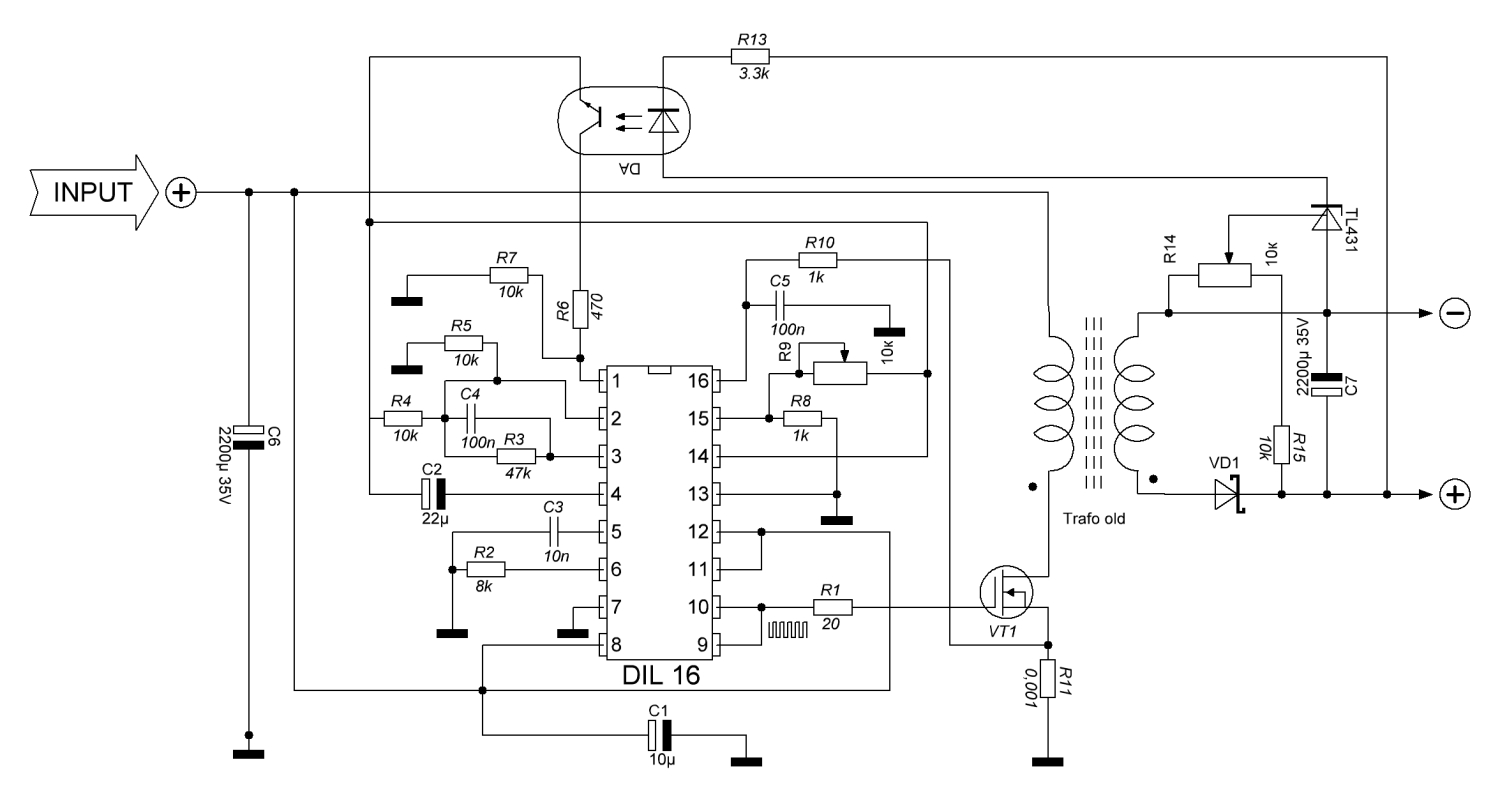

DC-DC ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ

    Сопроводительный текст довольно скромен: Создал плату dc/dc преобразователя

ВНИМАНИЕ! НА СХЕМЕ И ПЛАТЕ ОШИБКА - НА ОПТРОНЕ КОЛЛЕКТОР-ЭМИТТЕР ТРАНЗИСТОРА И АНОД-КАТОД СВЕТОДИОДА НУЖНО ПОМЕНЯТЬ МЕСТАМИ.

Печатная плата:

    Архив с платой и схемой в АРХИВЕ.
    Автор: Максим Обезинский

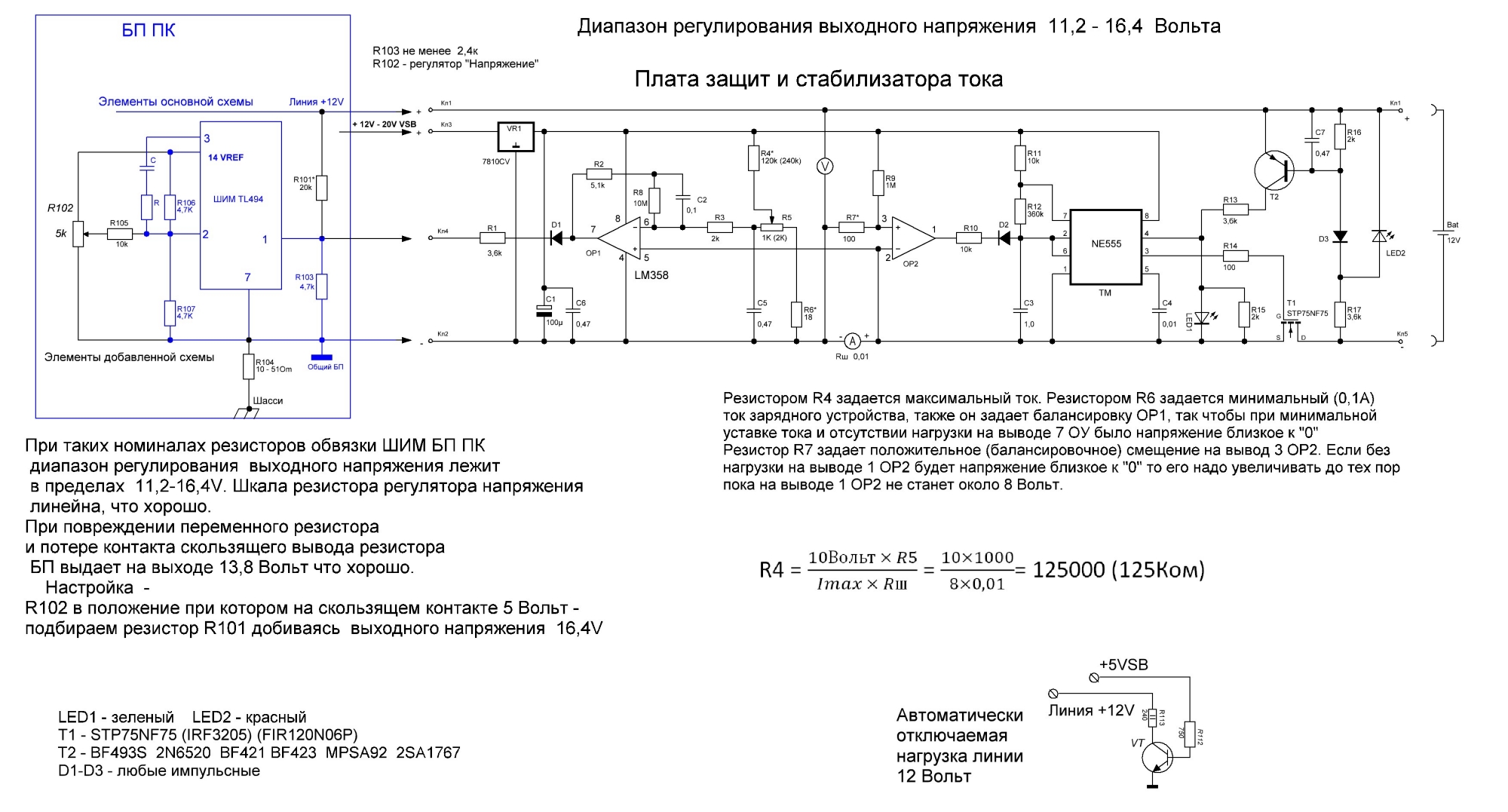

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ - ЗАРЯДНОЕ УСТРОЙСТВО

    Сопроводительный текст : Вот на старости сошел с ума и начал рисовать всякие схемы. Это моя лучшая разработка и ещё не проверенная в железе - платы получил сегодня 26 декабря. Но я уверен что это будет работать,  так как прототипы паяю уже больше года. Здесь добавилась только подтяжка входов ОУ для упрощения настроек пределов реагирования.
     Суть - схема управления ЗУ автомобильных АКБ с защитой от неправильного подключения и стабилизатором тока. Предназначена для применения с различными стабилизированными ИБП  с обратной связью по напряжению на выводах типа "фитбек" ШИМ, TL431 и Т.Д.
    Краткое описание:
    ОР1 это стабилизатор тока с выводом управляющего сигнала на Кл. 4 и током от 0,2 А до "Х".
    ОР2 и ТМ это токовое реле без самоподхвата которое совместно с Т2 определяет правильность подключения АКБ и затем подает сигнал управления на управляющий вывод Т1. ОР2 настраивают на 0,1 А,  а ТМ настроен на меандр 3 Гц. Т1 включается при правильном подключении АКБ, а при токе меньше 0,1 А переходит в режим "меандр" и полностью отключается при отключении АКБ от зажимов, исключая повторное неправильное подключение нагрузки. Я это называю "Защита от дурака".
    Подтяжка входов ОУ рассчитана на регулировку в пределах +- 10 мV и перекрывает возможные небалансы ОУ плюс настройки по току реагирования.

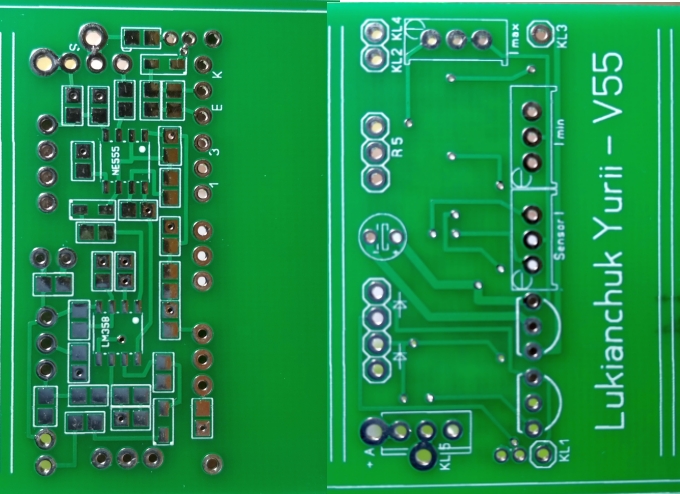

    Плат есть 2 варианта – V51 под микросхемы в корпусе  ДИП8 и возможностью изготовления в домашних условиях методом ЛУТ и V55 под микросхемы в корпусе SO8 для заказа в JLCPCB. Гербер прилагается.
Соберу первую плату и сделаю ролик на своем канале с подробными инструкциями.
    К данной схеме прилагаю комплект различных схем управления выходным напряжением для ИБП на основе которых собираются мои ЗУ.
      Я начертил ряд схем для ЗУ и ЛБП на разные напряжения и разные ШИМ и наделал плагинов для симулятора.
    Это  заготовки схем регуляторов напряжения для ИБП построенных с применением обратной связи по напряжению по топологии воздействия на вывод типа "фидбек" (в принципе все ШИМ, а также оптронная регулировка при помощи TL431).
     Задачи которые я ставил при проектировании и которые я в принципе решил
    1 - при обрыве скользящего контакта переменного резистора выходное напряжение стремится к нулю, что является обязательным условием в ЛБП
    2 - схемы рассчитаны для применения переменных резисторов в диапазоне 0,5-10 кОм, что дает возможность применять низкоомные резисторы, а они надежнее чем высокоомные так как толщина резистивного слоя обратно пропорциональна сопротивлению, особенно важно для многооборотных резисторов.
    3 - везде предусмотрел возможность подачи маломощного сигнала для регулировки (стабилизации или ограничения) тока в режиме ЗУ и ЛБП.
    4 - во всех схемах высокая линейная зависимость регулирования от угла поворота переменного резистора (шаги в некоторых названиях  - это максимальный дельта U при 1% поворота ручки регулятора)
Заходим в папку открываем инструкцию, читаем,  а дальше все поймете. Вот ссылка  -  ЗДЕСЬ
      Но ЛБП без нагрузки на ХХ не сможет удерживать стабильное напряжение на малых выходных напряжениях и надо делать динамическую нагрузку которая у меня пока не готова в полном объеме.

    Вот мой общедоступный архив  -  СКАЧАТЬ

Печатная плата:

    Архив с платой и схемой в АРХИВЕ.
    Автор: Радио Кот_Пенсионер

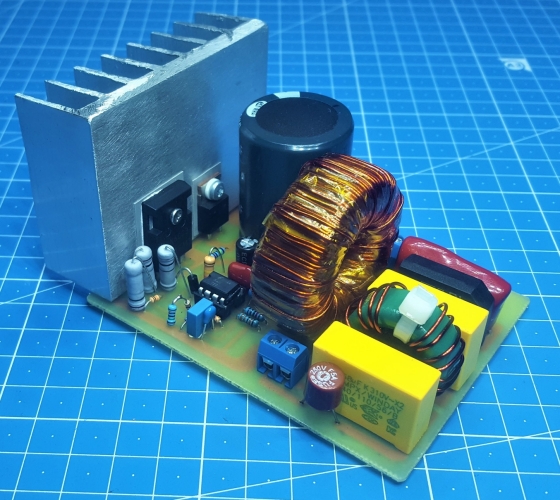

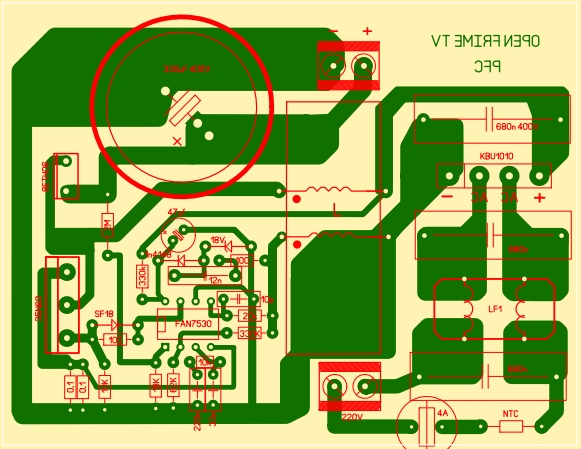

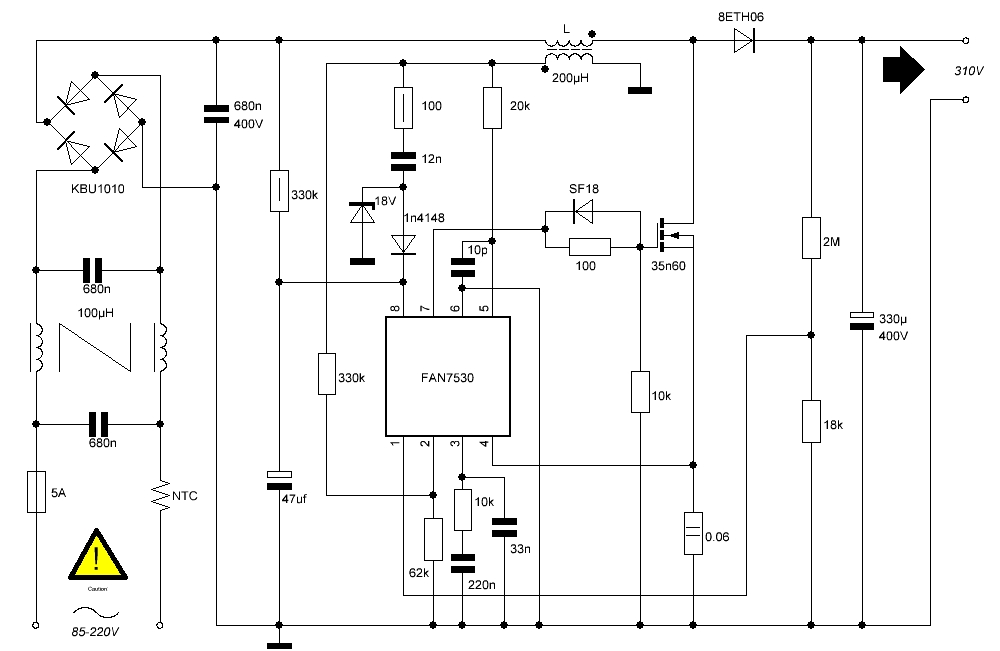

КОРРЕКТОР КОЭФФИЦИЕНТА МОЩНОСТИ

    Сопроводительный текст: И так плата коректора коэфициента мощности (ККМ) или (PFC). Данное устройство позволяет представить импульсный источник питания для сети как активную нагрузку (ну почти cos = 0.95-0.96), таким образом мы избавляемся от скачков тока в сети при зарядке электролитов питания. А так же устройство позволяет расширить диапазон входных напряжений. От 85 до 220 вольт.

Печатная плата:

    Архив с платой и схемой в АРХИВЕ. ЕЩЕ ПОДРОБНЕЕ ТУТ.
    Автор: Роман Соловйов

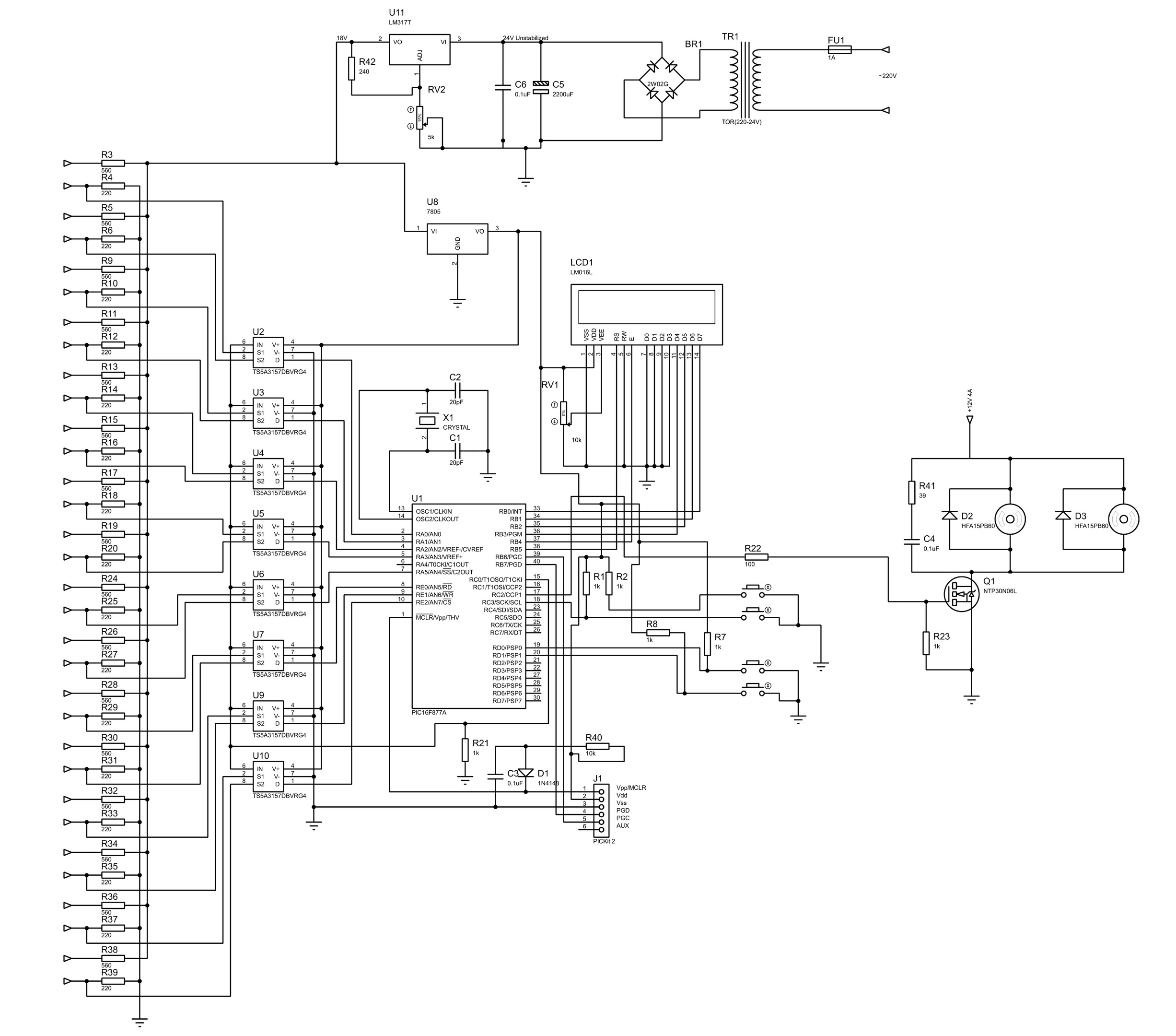

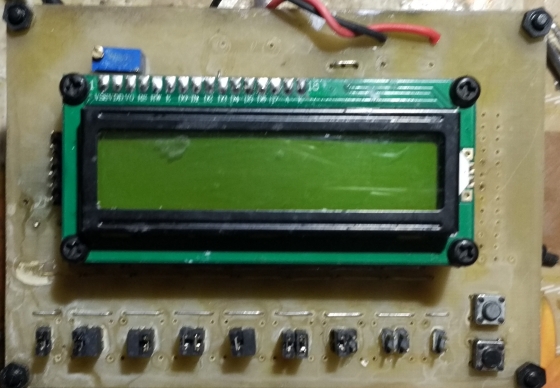

БЛОК ИНДИКАЦИИ ДЛЯ ДАТЧИКОВ

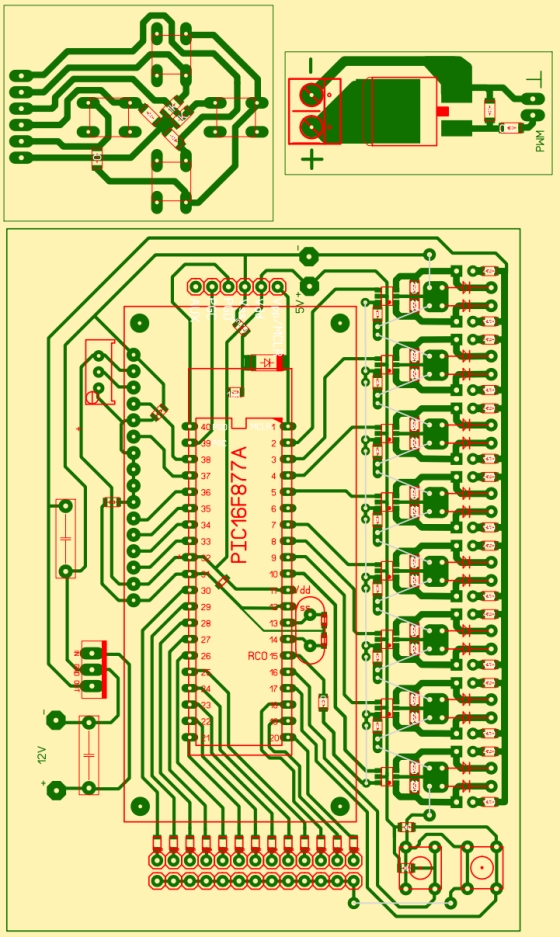

    Сопроводительный текст: Блок индикации для датчиков подключенных по 4-20мА. Построен на PIC16F877A. Датчики запитываются от блока питания управления и через токо установочные резисторы подгоняют изменение тока 4-20мА в изменение напряжения 1-4в. Аналоговые переключатели увеличивают количество входных каналов с 8 до 16. Через встроенный ШИМ генератор можно что то регулировать, например вращение мотора. Исходники кода прикрепил. Код написан в среде разработки MPLAB IDE 8.30.

Печатная плата:

    Архив с платой и схемой в АРХИВЕ.
    Автор: Фазинур Нурлыгаянов

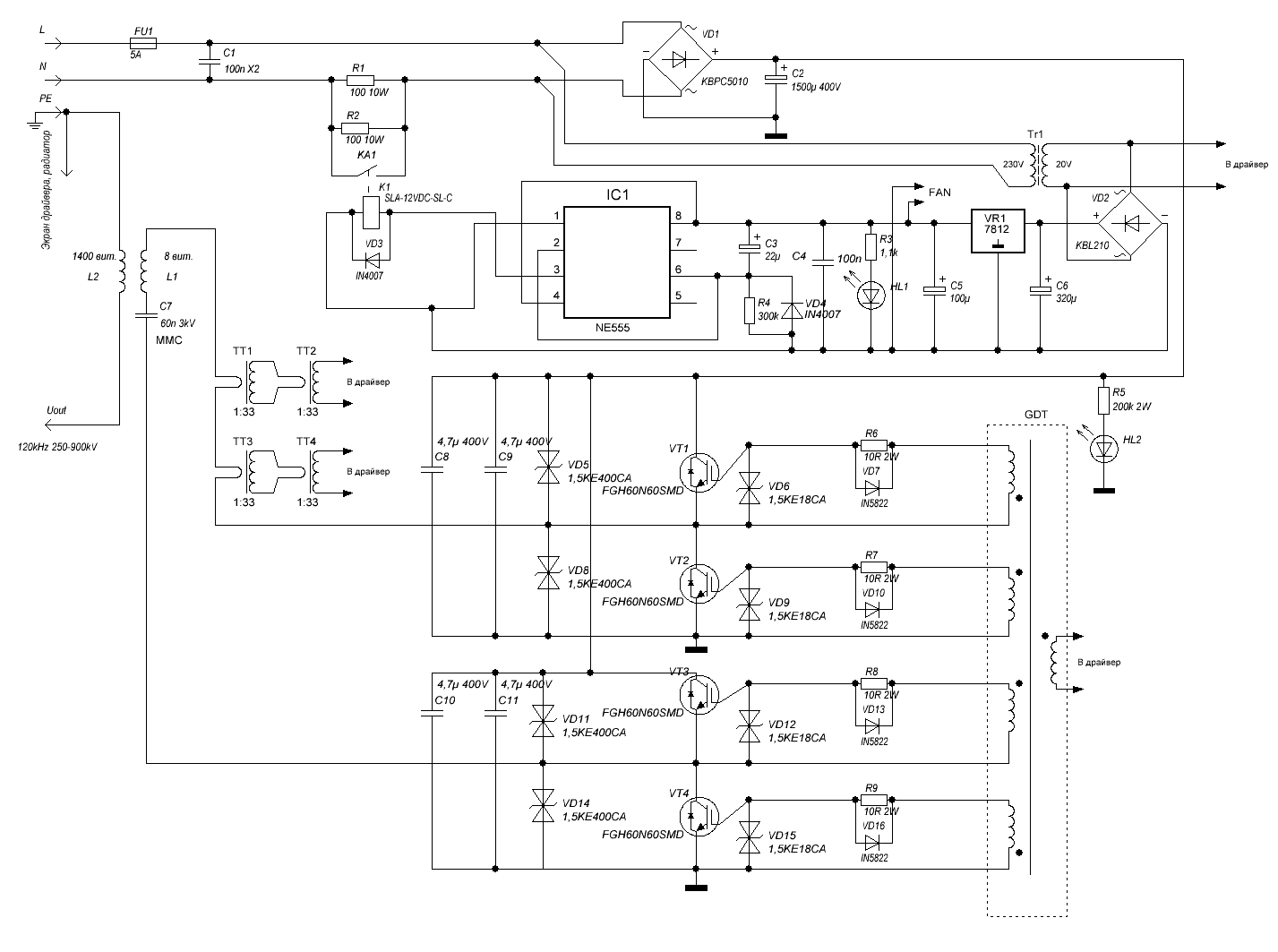

СИЛОВАЯ ЧАСТЬ КАТУШКИ ТЕСЛА

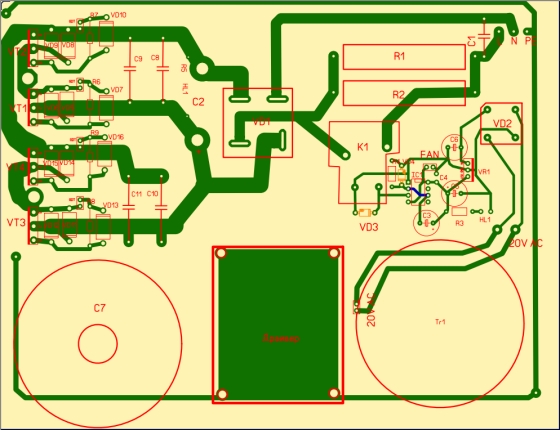

    Сопроводительный текст: Основная плата катушки Тесла DRSSTC. Мостовая схема на четырех IGBT с плавным зарядом конденсатора 3000мкФ 400В. Миди прерыватель сделал сам по СХЕМЕ.
    Драйвер заказал с алиэкспресса, так как отдельно покупать его детали и делать самому дороже. Резонансный конденсатор брал ТУТ. Катушка почти готова, осталось только первичку сделать и всё собрать. Конечно схему я не сам придумал, но плату развёл под свои компоненты.

Печатная плата:

    Архив с платой и схемой в АРХИВЕ.
    Автор: Ярослав Васенькин

    Ну и в конце вроде как нужно подбить итоги. В общем и целом результатами конкурса я остался ПОЧТИ доволен - маловато желающих, но что есть, то и выложил. Правда пришлось чуток подкорректировать призовые суммы - извините - инфляция...
    Результаты своих размышлений по поводу полученных материалов свел в табличку:
