ФРЕЗЕРНЫЙ ЧПУ СВОИМИ РУКАМИ.
МАРКИРОВКА НАПРАВЛЯЮЩИХ, ПОДШИПНИКОВ И ДЕРЖАТЕЛЕЙ.

    Сразу найти что и как маркируется в запчастях и комплектации для станокв с ЧПУ найти не удалось, а учитывая не совсем корректуню работу переводчика пришлось потратить не один день на то, чтобы разобраться как получить расшифровку маркировки валов, подшипников и держателей используемых для станков с ЧПУ. Впрочем использовать данные детали можно не только именно для станков с ЧПУ - ведь ни кто не запрещает вращать перемещающий каретку вал руками. Лично я вообще озадачился сборкой инкубатора и мне понадобились линейные направляющие для сборки механизма автоматического переворота яиц. Вот поэтому и пришлось немного почитать на эту тему, порыться по справочникам и довольно долго перекапывать сайт, на котором и планируется закупка комплектующих.

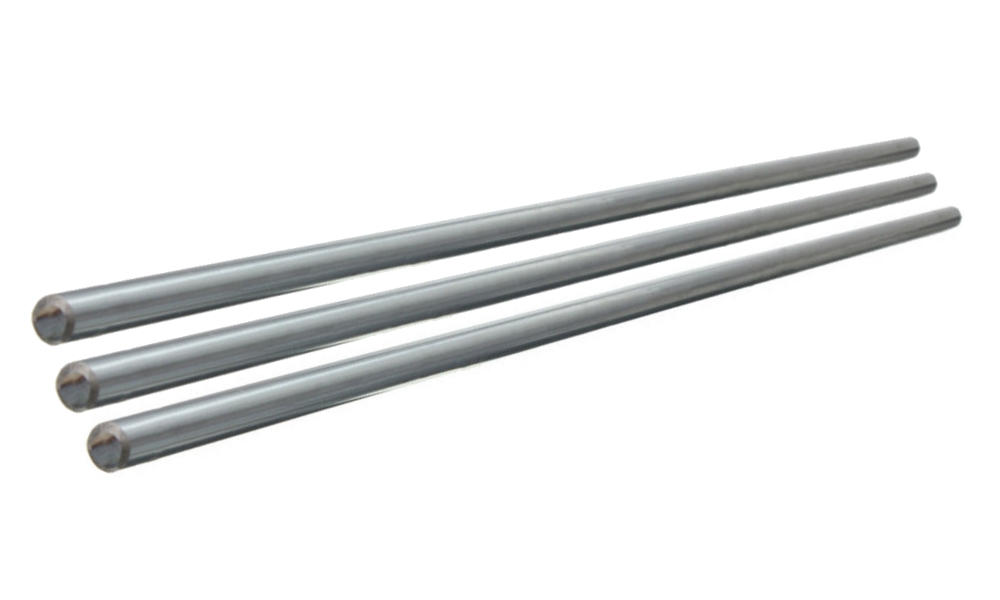

    Буквами SF маркируются просто штанги, т.е. круглые цилиндры, диаметр которых указан цифрой после букв маркировки. Например SF8 означает, что этот цилиндр имеет диаметр 8 мм и для него необходимы держатели и подшипники тоже на 8 мм. Кстати сказать, диаметром 6 мм круглые линейные направляющие найти оказалось не так просто, так что имеет смысл поискать на разборке оргтехники подобные валы - будет гораздо дешевле. А вот более толстые направляющие представлены гораздо шире. Так же линейные направляющие маркируют буквами WCS. Точность обработки и прочность такая же, как и у SF, может имеются какие то другие отличия, но я пока их не выявил, но они точно есть - серия WSC имеет гораздо больший выбор направляющих диаметром 6 мм, а остальные диаметры представлены гораздо скромнееи наоборот - SF6 всего одна позиция, а вот от 8-ми мм выбор значительно расширяется..
    Материал из которого изготавливаются данные направляющие имеет следующие характеристики:
-Тип: Линейный
-Материал: GCr15
-Твердость: около hrc58
-Точность: G6
-Шероховатость поверхности: Ниже 1.5 μM (Rmax)
-Поверхность жесткого Толщина: 0.8 μ . . . 3 мм
-Внешний диаметр: 6 мм . . . 60 мм
-Длина: 100 . . . 6000 мм (Макс.))
-Staightness: Ниже 5μM/100 мм
-Твердый хром, толщина: 3.0 μM (Rmax)

WCS6 ВЫБРАТЬ
SF8 ВЫБРАТЬ
SF10 ВЫБРАТЬ
SF12 ВЫБРАТЬ

Линейные направляющие для станков с ЧПУ

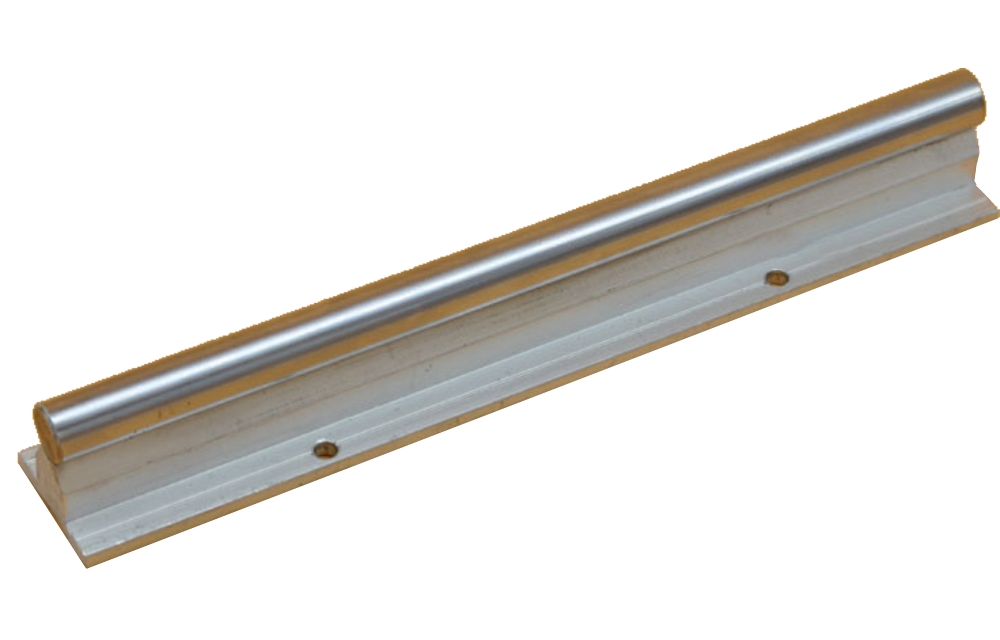

    Буквами SBR маркируются круглые штанги закрепленные на специализированных рельсах, которые и крепятся к основания устройства. Диаметр обозначается точно так же – последними цифрами. Такие направляющие несколько дороже цилиндрических, но у них полностью отстутствует прогиб и точность изделий получается значительно выше. Однако перед заказом следует все тщательно продумать - прогиб направляющей SF12 будет горадо меньше, чем у SF8, а стоить она будет дешевле SBR10. Серия SBR начинается с валов диаметром 10 мм:

SBR10 ВЫБРАТЬ
SBR12 ВЫБРАТЬ
SBR16 ВЫБРАТЬ
SBR20 ВЫБРАТЬ

Линейные направляющие для станков с ЧПУ

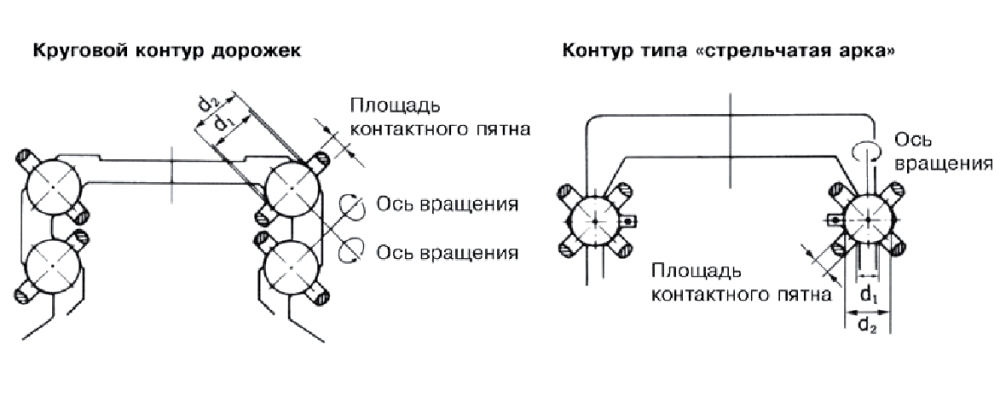

    Есть еще прямоугольные направляющие, маркируемые буквами MGN, цифры после букв указывают ширину, толщина обычно пропорциональна. Однако прямоугольные направляющие имею довольно много подвидов, зависящих от формы профиля рельсы и точек контакта рельсы с шариками подшипников. Сильно не разбирался - данные направляющие значительно дороже, а серьезный станок мне пока не по карману.

MGN ВЫБРАТЬ

Линейные направляющие для станков с ЧПУ

    Линейные подшипники имеют большее разнообразие, поскольку отличаются конструктивно и после цифр указывающих диаметр пишут буквы UU, если подшипник укороченный.

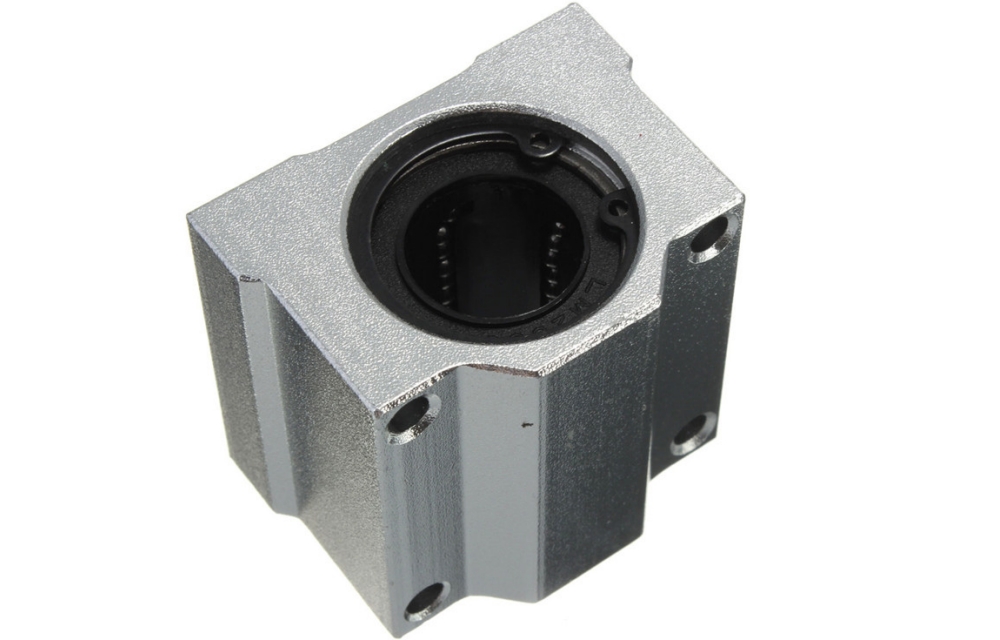

    CS – линейный подшипник закрытого типа с плоской стороной для крепления, используются только для круглых валов типа SF или WSC, иногда их называют шариковыми втулками в корпусе. Есть еще один подвариант данного подшипника, маркируемый буквой L перед последними буквами UU, например CS10LUU. Это означает, что подшипник в корпусе, предназначен для использования с валом диаметром 10 мм, а вот его длина в 2 раза больше от обычного подшиника.

SC8UU ВЫБРАТЬ
SC10UU ВЫБРАТЬ
SC12UU ВЫБРАТЬ
SC16UU ВЫБРАТЬ

Линейные подшипник в корпусе

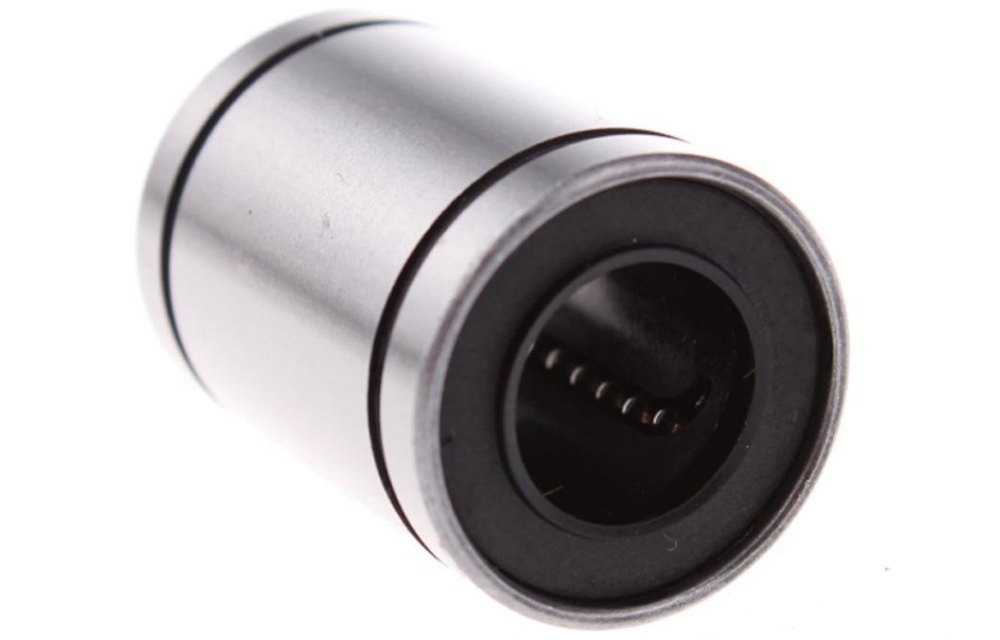

    LM – линейный подшипник, именуемый шариковой втулкой. Не имеет корпуса и предназначен для плотной посадки в отверстия соответствующего диаметра и фиксацией при помощи стопорных колец. Так же может маркироваться последними буквами UU и LUU, разумеется LUU будет длинее.

ПОДШИПНИК LM

Линейные подшипник без корпуса

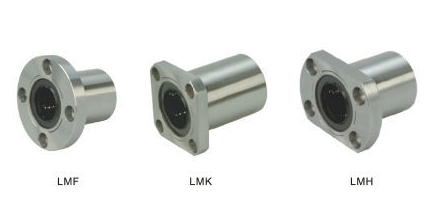

    LMK, LMH и LMF – линейные подшипники имеющие крепежные отверстия на торцевой площадке корпуса, последняя буква обозначает форму крепежной площадки.

Линейные подшипники LMK LMH LMF

    Подшипники на направляющие SBR маркируются так же как и направляющие, но в конце указываются 2 буквы UU, например для направляющей SBR12 нужно искать подшипник SBR12UU. Кстати сказать направляющие серии SBR довольно часто комплектуется подшипниками сразу, так что затевать отдельный поиск для подшипиков как то смысла не имеет.

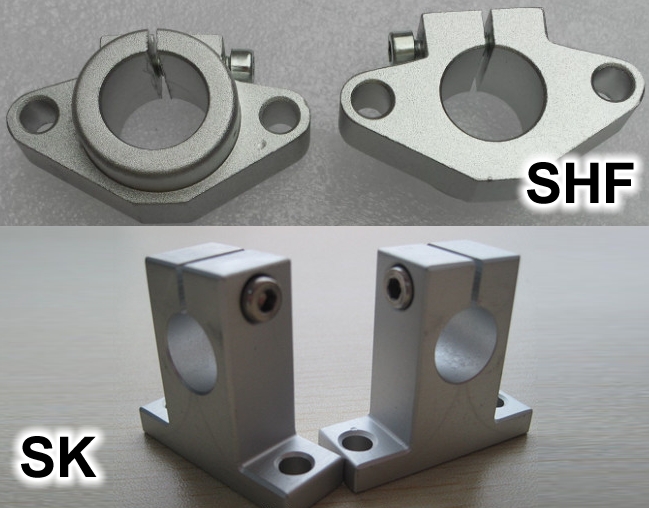

    Держатели круглого вала маркируются буквами SK и SHF, отличаются способами крепления. SK держит вал параллельно крепежной поверхности, а SHF – перпендикулярно.

ДЕРЖАТЕЛЬ ВАЛА SK

ДЕРЖАТЕЛЬ ВАЛА SHF

Крепление вала направляющей

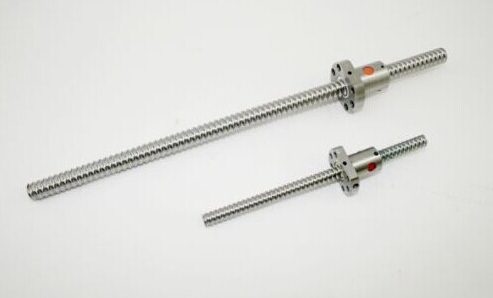

    SFU – обозначения приводных валов линейного перемещения, после букв первые две цифры обозначают диаметр, вторые две – расстояние между соседними витками приводной канавки.  Например SFU1605 означает, что диаметр вала 16 мм, а шаг резьбы привода 5 мм. Если вдруг надумается брать подобные штуки, то следует более внимательно изучить описание – на некоторых валах написано, что торцы не обработаны, а это означает довольно приличную головную боль при обработке дома. Если же торцы обработаны, то для создания полноценного привода потребуются держатели вала детали серии BF и BK. Цифры после букв означают диаметр вала. Тут следует смотреть, что BK это держатели в котором установлен упорный подшипник, а в держателе серии BF – обычный. Обычно данные валы идут с чертежами поэтому ВЫБИРАЙТЕ САМИ.

Привод линейного перемещения

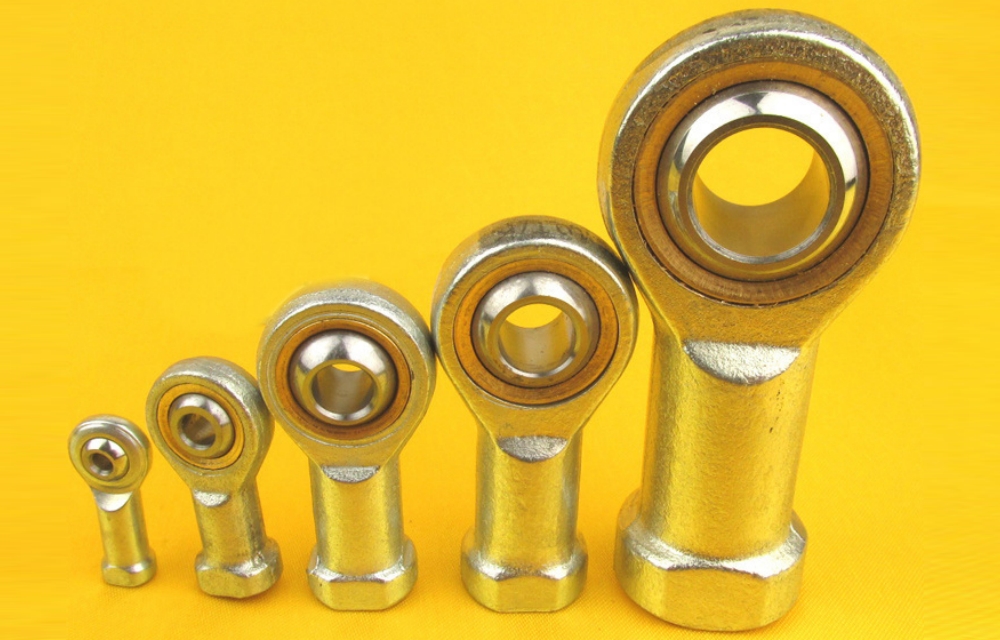

    Есть еще одна довольно полезная вещица, маркируемая как PHSA, а после букв указывается диаметр вала. Подобные подшипники весьма полезны при создании кривошипно-шатунных механизмов. Диаметр для вала начинается с 3-х мм. Маркируются так же буквами SI и SA, после букв идет цифра, указывающая диаметр латунного вкладыша, и в конце подмаркировка буквами T/K. Отличия SI и SA в том, что у серии SI резьба внутренняя, т.е. в нее вкручивается болт или шпилька, а серия SA содержит наружную резьбу для гайки.

PHSA4

PHSA6

PHSA8

Крепление вала направляющей



Рекомендуемые диаметры направляющих.

Длина по оси

Станок из фанеры

Станок из алюминия для работ по дереву

Станок из алюминия для работ по алюминию

Цилиндрические направляющие на опоре

200мм

12

12

16

12

300мм

16

16

20

16

400мм

16

20

20

16

600мм

20

25

30

16

900мм

25

30

35

16
