АМПовичок
ВЗРОСЛЫЙ

ДРУГИЕ УСИЛИТЕЛИ НАПРЯЖЕНИЯ

ХАМЕЛЕОН

    Однако схемотехнику Ланзара можно несколько изменить, существенно улучшив характеристики, повысить КПД без использования дополнительного источника питания, если обратить внимание на слабые места уже имеющегося усилителя. Прежде всего причиной увеличения искажений служит меняющийся ток, протекающий через транзисторы, причем меняющийся в довольно больших диапазонах. Уже было выяснено, что основное усиление сигнала происходит в последнем каскаде УНа, который управляется транзистором дифкаскада. Диапазон изменения протекающего тока через дифкаскад довольно велик, поскольку ему необходимо открывать транзистор последнего каскада УНа, да и наличие не линейного элемента в качестве нагрузки (переход база-эмиттер) не способствует сохранению тока при меняющемся напряжении. Кроме этого в последнем каскаде УНа ток тоже меняется в довольно широких пределах.
   Одним из вариантов решения этой проблемы является введение после дифкаскада усилителя тока - банального эмиттерного повторителя, который разгружает дифкаскад и позволяет более четко контролировать протекающий через базу последнего каскада УНа ток. Для стабилизации тока через последний каскад УНа обычно вводят генераторы тока, однако этот вариант пока будет отложен, поскольку есть смысл попробовать более легкий варинт, причем существенно влияющий и на повышение КПД.
   Идея заключается в использовании вольтодобавки, только не для отдельного каскада, а для УНа целиком. Одним из первых вариантов реализации этой концепции был довольно популярный в середине 80-х усилитель мощности А. Агеева, опубликованный в РАДИО №8, за 1982 г. (рисунок 45, модель AGEEV.CIR).

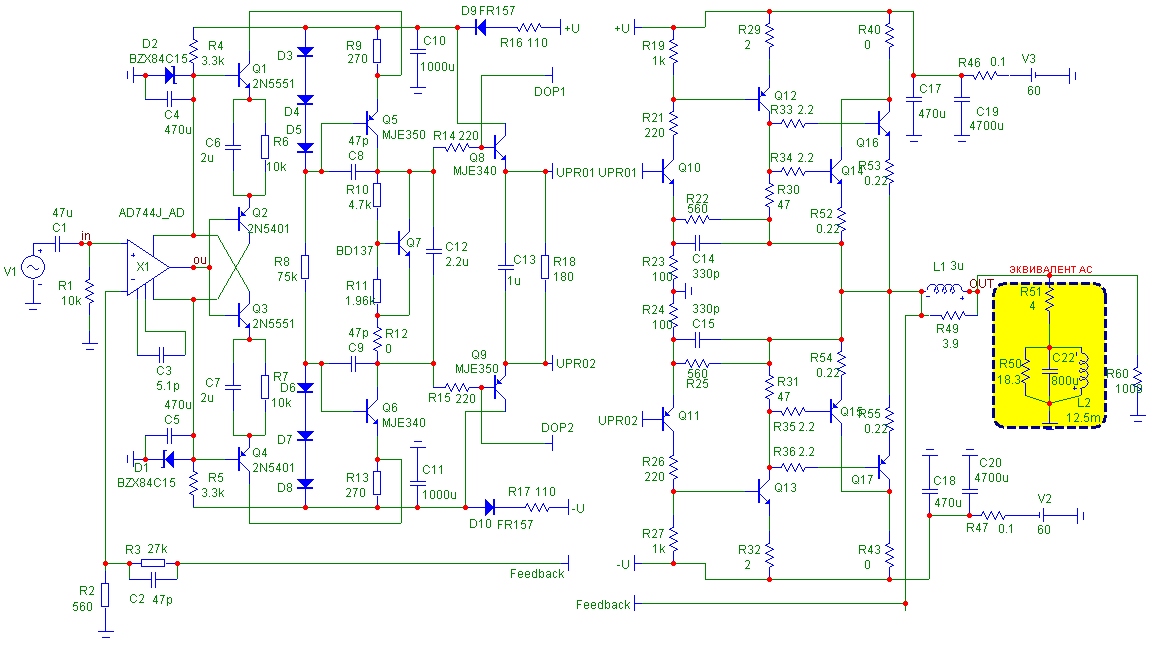

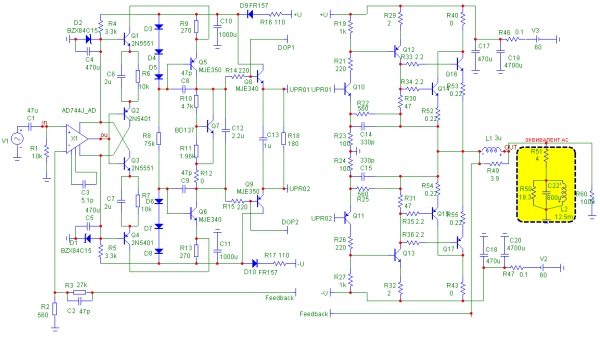

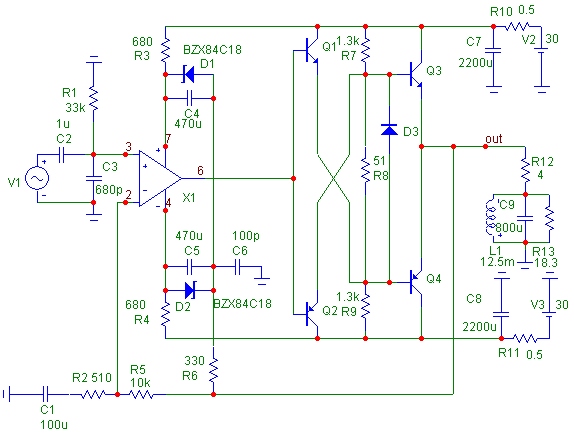

Принципиальная схема усилителя мощности Агеева
Рисунок 45

    В данной схеме напряжение с выхода усилителя подается, через делитель R6/R3, для положительного плеча и R6/R4 для отрицательного, на выводы питания используемого в качестве УНа операционного усилителя. Причем уровень постоянного напряжения стабилизируется D1 и D2, а вот величина переменной составляющей как раз и зависит от амплитуды выходного сигнала. Таким образом удалось получить гораздо большую амплитуду на выходе ОУ, не превысив значения его максимального напряжения питания, а весь усилитель стало возможным питать от +-30 В (данная версия адаптирована под импортную элементную базу, первоисточник питался от +-25 В, а ОУ был с максимальным напряжением питния +-15 В). Если перейти в режим ИССЛЕДОВАНИЕ ПЕРЕХОДНЫХ ПРОЦЕССОВ, то на "экране осциллографа" появятся следующие осциллограммы:

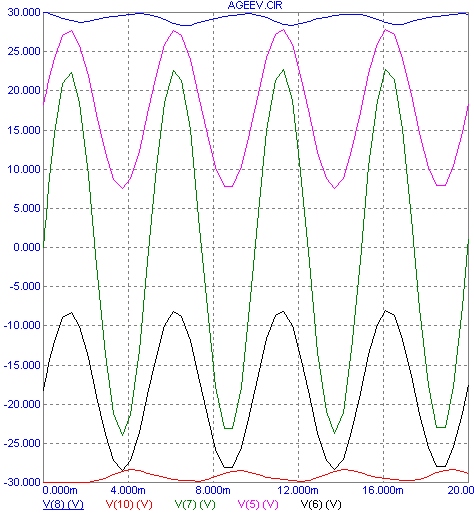

Осциллограммы в контрольных точках усилителя
Рисунок 46

    Здесь синяя линий - плюс напряжения питания, красная - минус напряжения питания, зеленая - выходное напряжение, розовая - вывод положительного питания ОУ, черная - вывод отрицательного напряжения питания ОУ. Как видно из "осциллограмм" величина напряжения питания ОУ сохраняется на уровне 18 В, но только относительно друг дружки, а не относительно общего провода. Это дало возможность поднять напряжение на выходе ОУ до такой величины, что даже после двух эмиттерных повторителей она достигает 23 В.
   Исходя из идеи плавающего питания, которое и было применено Агеевым, а так же введением усилителя тока после дифкаскада и был спроектирован усилитель мощности, схема которого приведена на рисунке 47, модель Chameleon_BIP.CIR, названный Хамелеоном, поскольку позволяет подстраивать основные режимы под используемое напряжение питания - регулировка тока покоя последнего каскада УНа.

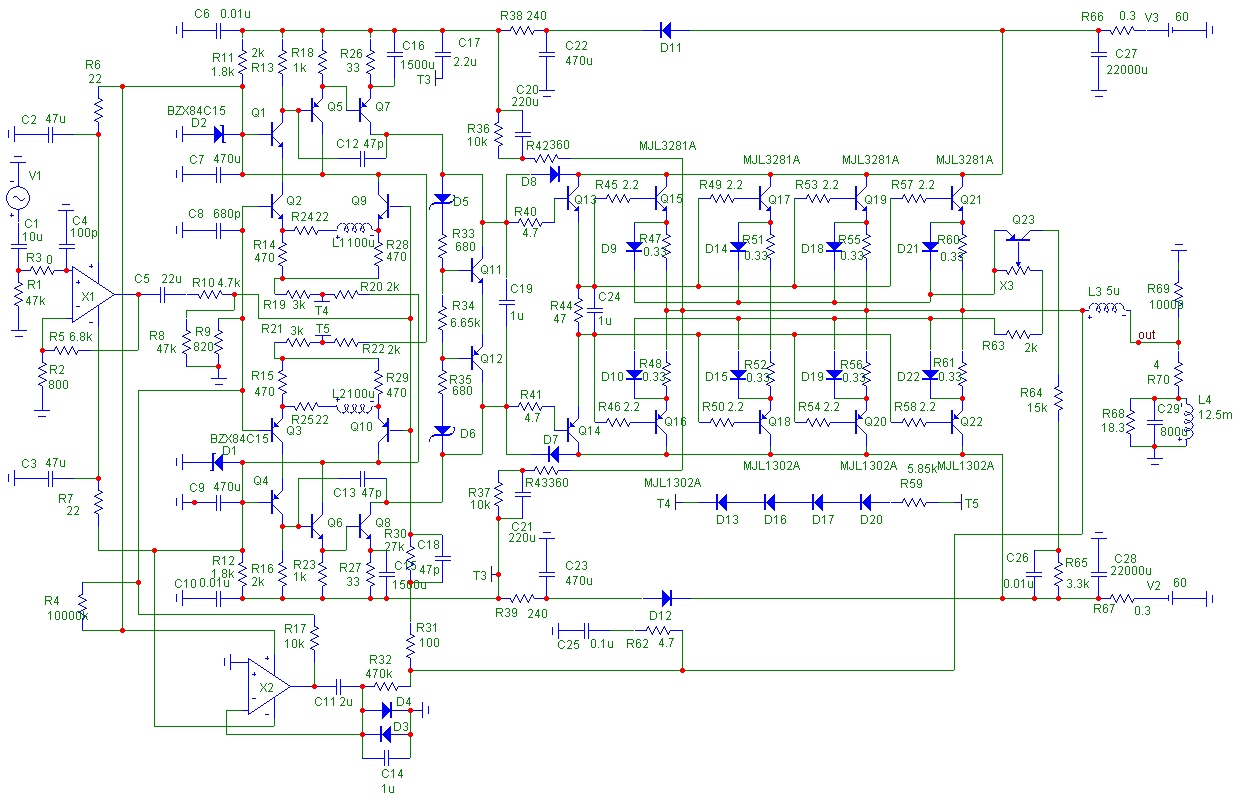

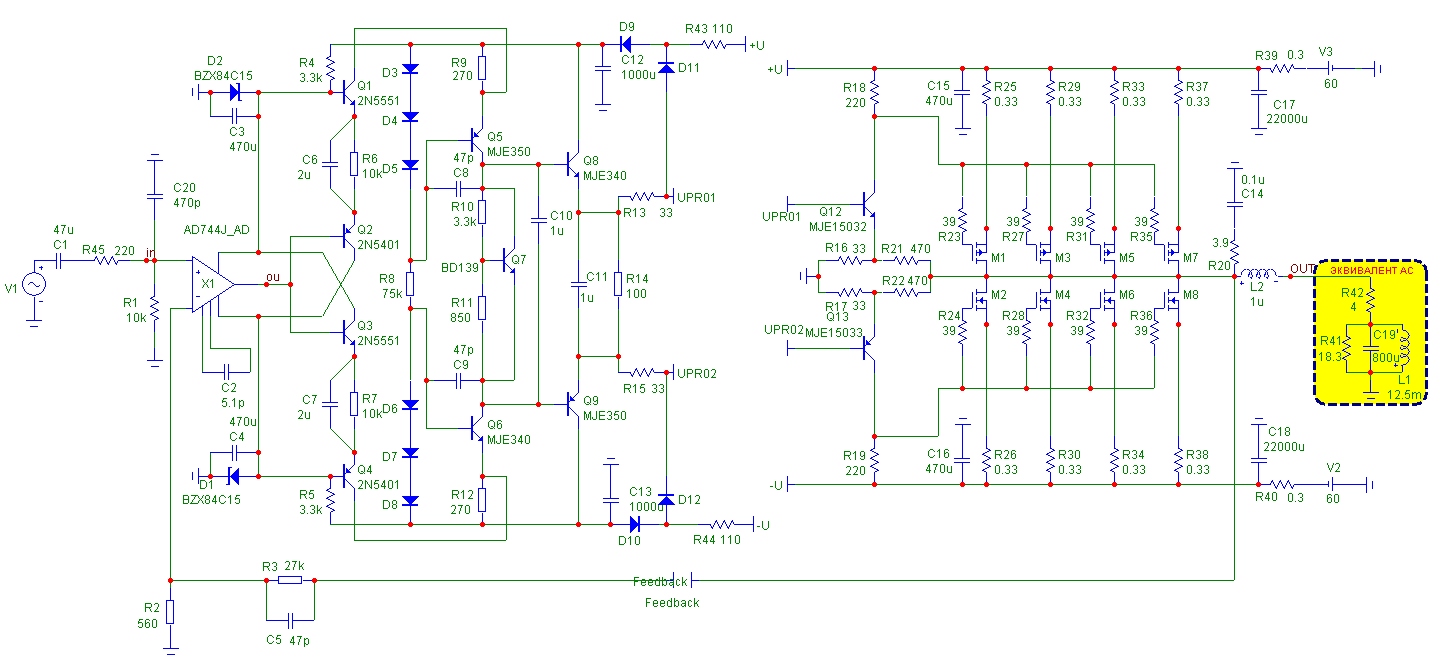

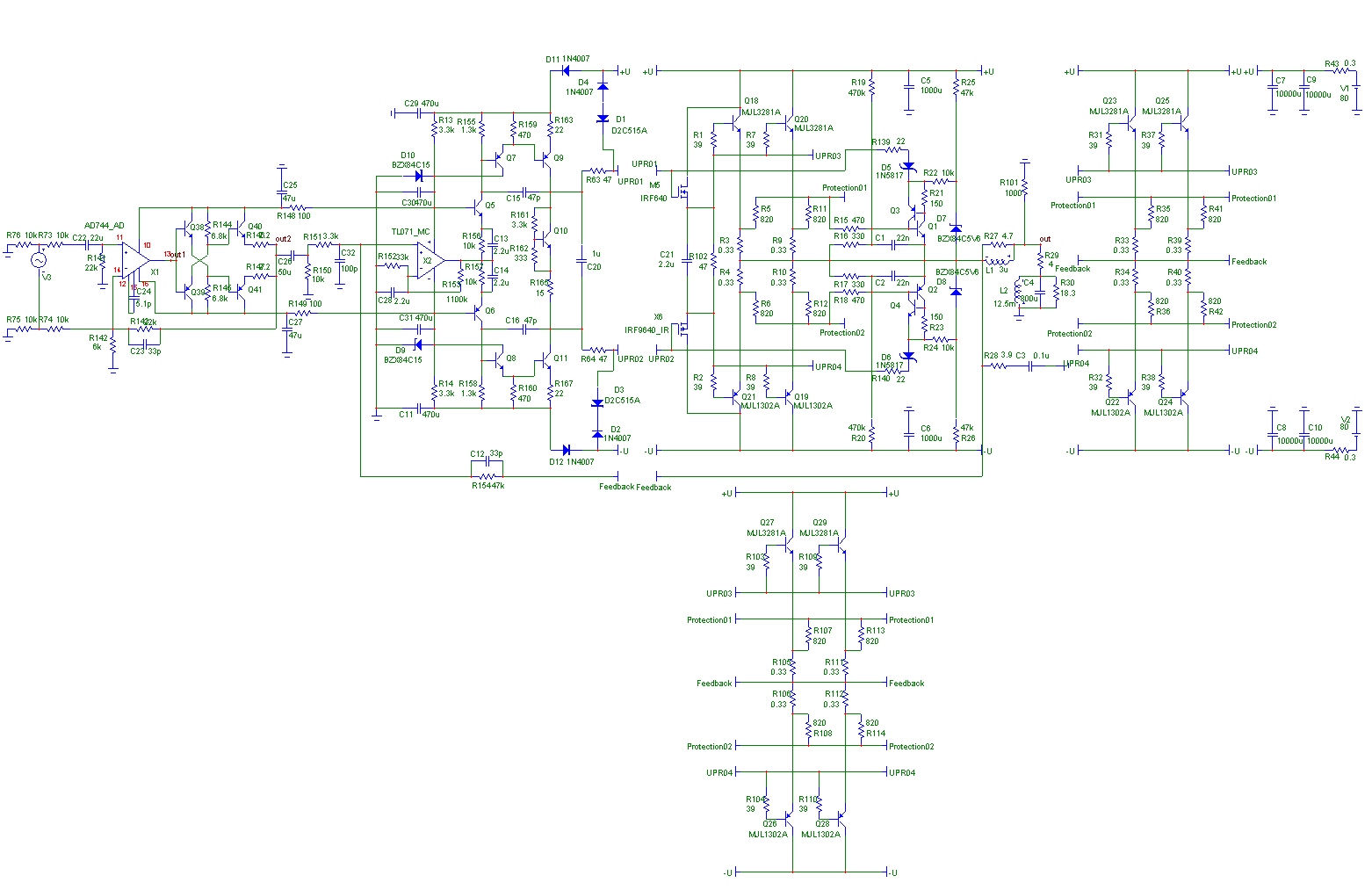

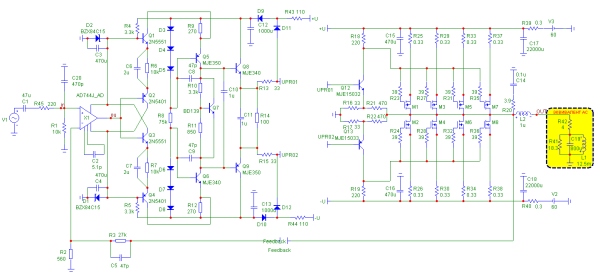

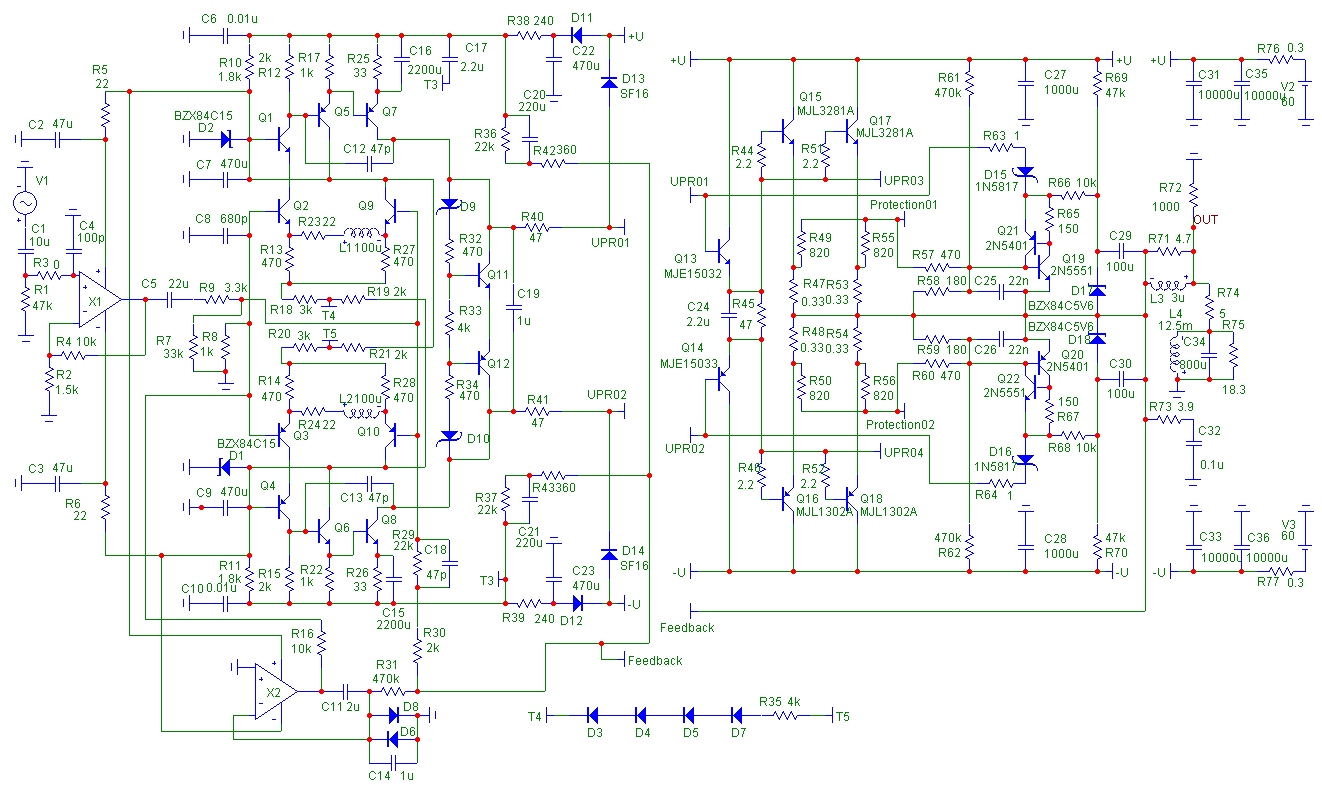

Принципиальная схема усилителя мощности ХАМЕЛЕОН
Рисунок 47 (УВЕЛИЧИТЬ)

    Кроме описанных выше схемотехнических решений было введено еще одно - регулировка тока покоя последнего каскада УНа, причем с элементами термостабилизации. Регулировка тока покоя последнего каскада УНа осуществляется подстроечным резистором R12. На транзисторах Q3 и Q6 выполнены эмиттерные повторители, разгружающие дифкаскад, на на цепочках R20, C12, R24, R26 для положительного плеча и на R21, C13, R25, R27 для отрицательного плеча выполнена вольтодобавка для УНа. Кроме увеличения КПД вольтодобавка осуществляет еще одну второстепенную функцию - в связи с тем, что фактическая амплитуда сигнала уменьшилась, то уменьшился и диапазон изменения тока через последний каскад УНа, что позволило отказаться от введения генератора тока.

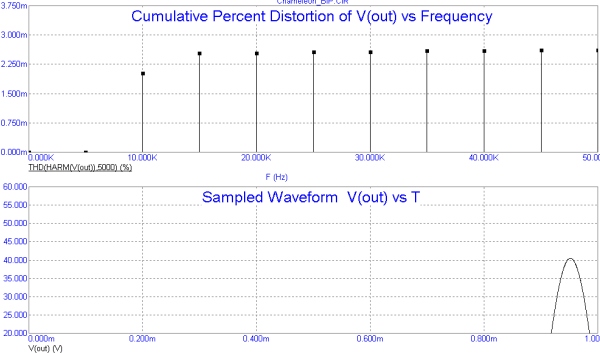

   В результате уровень THD при входном напряжении 0,75 В составил :


Рисунок 49

    Как видно из получившегося графика уровень THD снизился практически в 10 раз по отношению к Ланзару с ПБВК.
   И вот тут уже начинают чесаться руки - имея такой низкий уровень THD хочется увеличить собственный коф усиления, подкинуть побольше оконечных транзисторов и "разогнать" этот усилитель до уровня эстрадного с выходной мощностью порядка 1 кВт.
   Для опытов следует открыть файл Chameleon_BIP_1kW.CIR провести ряд первичных "замеров" - токи покоя, величину постоянного напряжения на выходе, АЧХ, уровень THD.
   Полученные характеристики впечатляют, но...
   Как раз на этом моменте в теорию вмешивается практика, причем не лучшим образом.
Для выяснения в каком месте затаилась проблема следует запустить РАСЧЕТ ПО ПОСТОЯННОМУ ТОКУ и включить режим отображения рассеиваемых мощностей. Обратить внимание следует на транзисторы дифкаскада - на каждом рассеивается порядка 90 мВт. Для корпуса ТО-92 это означает, что транзистор начинает нагревать свой корпус, а учитывая то, что оба транзистора должны находится как можно ближе друг к другу, чтобы равномерно прогреваться и удерживать равные токи покоя. Получается, что "соседи" мало того, что греются сами, так еще и подогревают друг друга. На всякий случай следует напомнить, что при нагреве ток через транзистор увеличивается, следовательно ток покоя дифкаскада начнет увеличиваться и менять режимы работы остальных каскадов.
   Для наглядности установите ток покоя оконечного каскада равным 200 мА, а затем транзисторам Q3 и Q6 присвойте другое имя, прямо в окошке обозначения добавьте нижний дефис и единицу, чтобы получилось следующее: 2N5410_1 и 2N5551_1. Это необходимо для исключения влияниях изменяемых параметров транзисторов дифкаскада. Далее необходимо задать температуру транзисторам дифкаскада равную, ну например 80 градусов.
   Как видно из получившихся расчетов ток покоя снизился, причем на столько, что уже будет наблюдаться "ступенька". Не трудно просчитать, что при изначальном токе покоя в 50 мА ток покоя оконечного каскада с прогревом диф каскада станет практически нулевым, т.е. усилитель перейдет в класс В.
   Вывод напрашивается сам собой - нужно снижать рассеиваемую мощность дифкаскада, однако это возможно сделать лишь уменьшив ток покоя этих транзисторов, либо снизив напряжение питания. Первое вызовет увеличение искажений, а второе - снижение мощности.
   Есть еще два варианта решения проблемы - можно использовать теплоотводы для этих транзисторов, но этот способ не смотря на работоспособность не сильно добавляет надежности - требуется постоянная продувка корпуса, чтобы исключить прогрев радиаторов до критических температур в плохо вентилируемом корпусе. Или же в очередной раз изменить схемотехнику.
   Однако перед очередным изменением все таки следует доработать данный усилитель, а именно увеличить номиналы R24 и R25 до 240 Ом, что повлечет небольшое снижение напряжения питания УНа, ну и конечно же снизить напряжение питания до +-90 В, ну и немного уменьшить собственный коф усиления.

Установка теплоотводов на дифкаскад усилителя ХАМЕЛЕОН

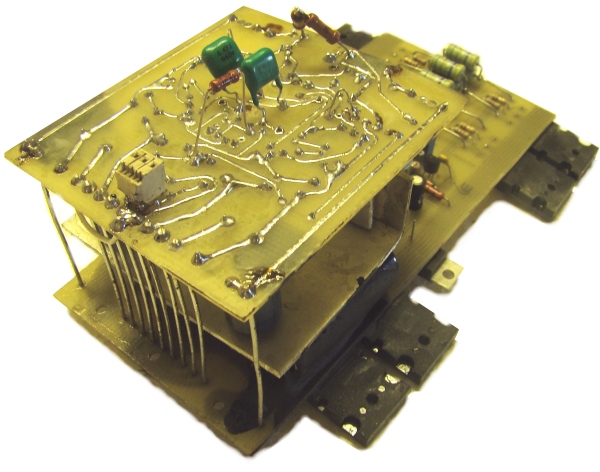

Охлаждение дифкаскада усилителя Хамелеон предыдущей версии

   В итоге этих манипуляций получается что данный усилитель при входном напряжении 1В способен на нагрузке 4 Ома развить порядка 900 Вт, при уровне THD 0,012 %, а при входном напряжении 0,75 В - 0,004%.
   Для страховки на транзисторы диф каскада можно одеть кусочки трубки от телескопической антенны радиоприемника. Для этого необходимо 6 отрезков длиной 15 мм и диаметром 5 мм. Внутрь трубки поместить термопасты, спаять трубки между собой, предварительно одев их на транзисторы дифкаскада и идущих за ними эмиттерными повторителями и затем соединить с общим.
   После этих операция усилитель получается достаточно стабильным, но все равно использовать его лучше при напряжении питания +-80 В, поскольку повышение сетевого напряжения (если источник питания не стабилизирован) повлечет повышение питания усилителя и будет иметься запас по температурному режиму.
   Радиаторы на дифкаскад можно не использовать, если напряжение питания не превышает +-75 В.
   Чертеж печатной платы находится в архиве, монтаж так же в 2 этажа, проверка работоспособности и регулировка такая же, как и в предыдущем усилителе.

УСИЛИТЕЛЬ ВП или ШТОРМ или ?

    Далее будет рассмотрен усилитель больше известный под названием "УСИЛИТЕЛЬ В.ПЕРЕПЕЛКИНА" или "УСИЛИТЕЛЬ ВП", однако ставя ИЛИ в названии главы ни коим образом не было намерения покуситься на работу В.Перепелкина по проектированию серии его усилителей - работа была проделана большая и в финале получились довольно хорошие и универсальные усилители. Однако используемая схемотехника была известна достаточно давно и нападки на ШТОРМ по поводу передера, клонирования не совсем справедливы и дальнейшее рассмотрения схемотехнических решений даст исчерпывающую информацию по поводу конструктива обоих усилителей.
   В предыдущем усилителе возникла проблема с само разогревом диф каскада при высоких напряжениях питания и была обозначена максимальная мощность, которую можно получить используя предложенную схемотехнику.
   Само разогрев дифкаскада можно исключить, и одним из вариантов решения этой проблемы является деление рассеиваемой мощности на несколько элементов, ну а самым популярным - включение двух, последовательно соединенных транзисторов, причем один из них работает в составе дифкаскада, второй - является делителем напряжения.
   На рисунке 60 приведены схемы использующие этот принцип:

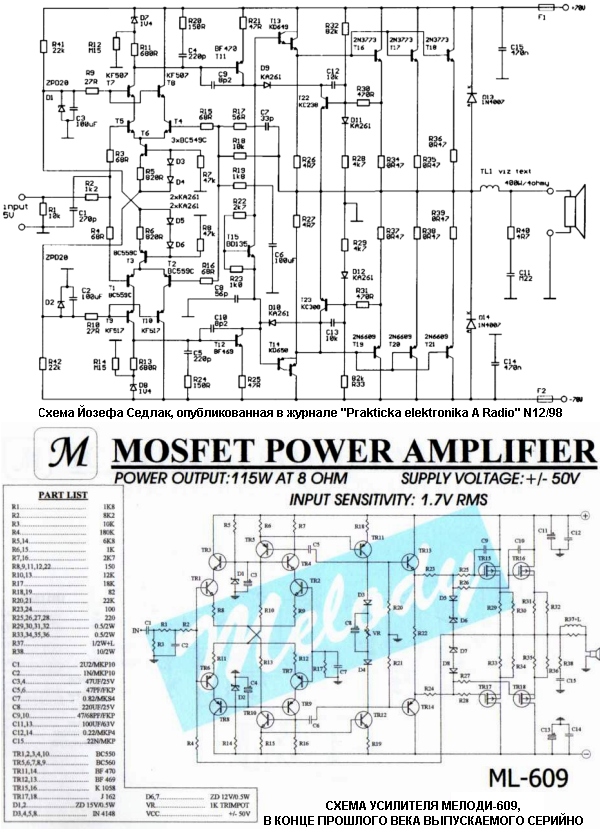

Принципиальные схемы усилителей мощности с уменьшенным саморазогревом дифкаскада
Рисунок 60

    Для того, чтобы понять что происходит при таком решении следует открыть файл WP2006.CIR, который является моделью усилителя от В.Перепелкина, известного в интернете как WP.
В усилителе используется УН, построенный по принципам приведенных выше примеров, однако немного измененнй - выходной каскад УНа работает не на транзистор термостабилизации, как обычно это бывает, а является фактически отдельным устройством имеющим один выход - точку соединения коллекторов транзисторов Q11 и Q12 (рисунок 61).

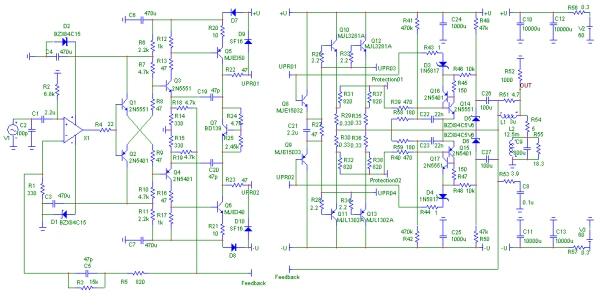

Схема усилителя мощности WP2006
Рисунок 61(УВЕЛИЧИТЬ)

    Схема содержит фактические номиналы одного из усилителей, однако на модели пришлось подбирать резистор R28, иначе на выходе усилителя было не приемлемое постоянное напряжение. При проверке РАСЧЕТА ПО ПОСТОЯННОМУ ТОКУ тепловые режимы дифкаскада вполне приемлемы - на диф каскаде выделяется 20...26 мВт. Установленный выше транзистор Q3 рассеивает чуть больше 80 мВт, что тоже в переделах нормы. Как видно из расчетов введение транзисторов Q3 и Q4 вполне логично и проблема само разогрева диф каскада решается вполне успешно.
   Тут следует заметить, что Q3, впрочем как и Q4 может рассеивать немного больше чем 100 мВт, поскольку нагрев этого транзистора влияет на изменение тока покоя только последнего каскада УНа. Кроме того у этого транзистора довольно жесткая привязка к току базы - для постоянного напряжения он работает в режиме эмиттерного повторителя, а для переменной составляющей это каскад с общей базой. Но усиление по переменному напряжения происходит не большое. Основная нагрузка по увеличению амплитуды по прежнему на последний каскад УНа и к параметрам используемых транзисторов по прежнему предъявляются более высокие требования. Оконечный каскад использует вольтодобавку, организованную на конденсаторах С16 и С17, что позволило существенно повисить КПД.
   Учитывая нюансы этого усилителя и желанием использовать традиционный выходной каскад и была создана следующая модель - Stormm AB.CIR. Принципиальная схема приведена на рисунке 62.

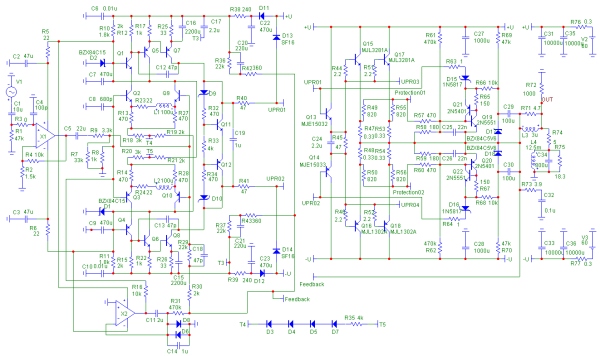

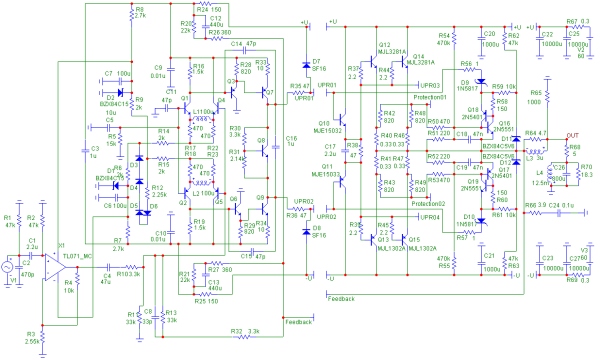

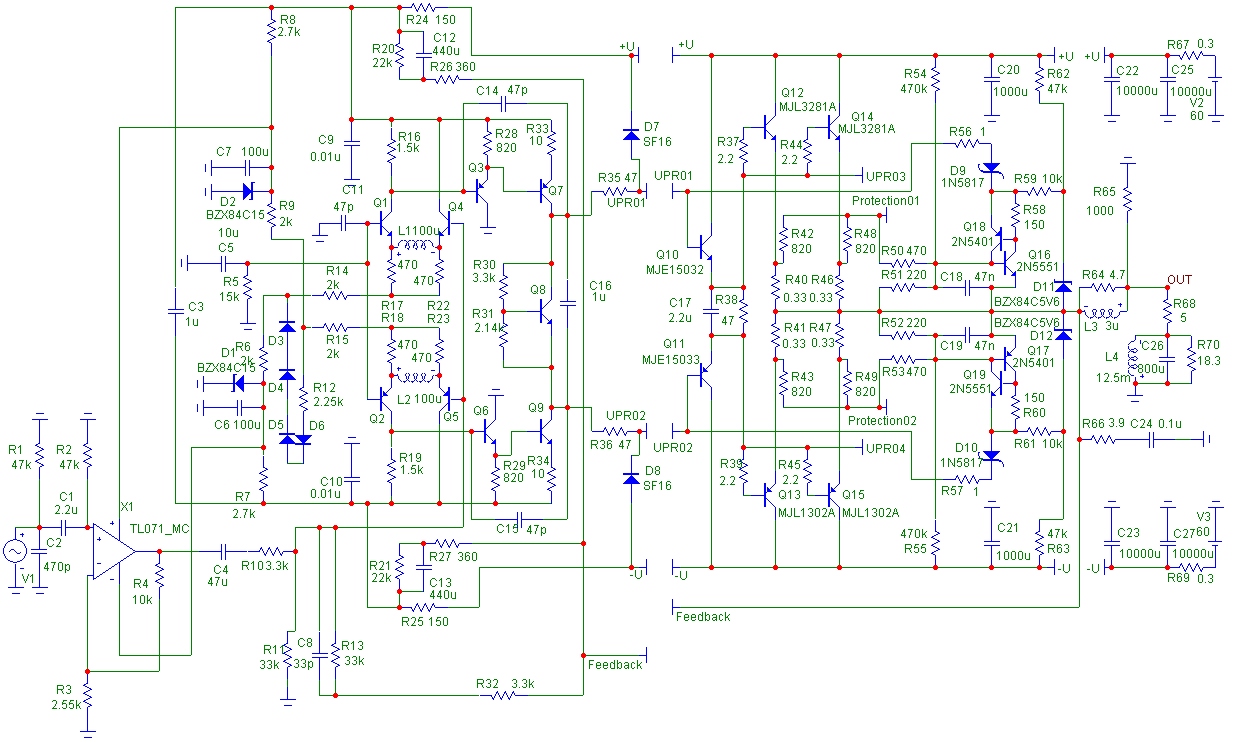

Принципиальная схема усилителя мощности ШТОРМ
Рисунок 62 (УВЕЛИЧИТЬ)

    Для повышения КПД в этом усилителе использовано плавающее питания для УНа, для автоматического подержания нуля на выходе добавлен интегратор на X2, а так же введена регулировка тока покоя (R59) последнего каскада УНа. Все это позволило снизить выделяемую на транзисторах диф каскада тепловую мощность до уровня 18 мВт,. В этом варианте использовалась защита от перегрузки усилителя Lynx-16 (подразумевается, что Q23 управляет тиристором, который в свою очередь управляет оптроном, соединяющим пины Т4 и Т5). Кроме этого в последнем усилителе применен еще оди не совсем традиционный ход - параллельно резисторам R26 и R27 установлены конденсаторы большой емкости, что позволило значительно увеличить коф усиления этого каскада - ни для кого не секрет, что резисторы в эмиттерных цепях используются для термостабилизации и чем больше будет номинал этого резистора, тем каскад будет термостабильней, но коф усиление каскада пропорционально снижается. Ну а поскольку этот участок довольно ответственен, то в качестве конденсаторов С15 и С16 нужно использовать конденсаторы, способные достаточно быстро перезаряжаться. Обычные электролиты (TK или SK) только вносят дополнительные искажения за счет своей инерционности, а вот конденсаторы используемые в компьютерной технике, зачастую именуемые как импульсные (WL) прекрасно справляются с возложенными на них задачами (рисунок 63).


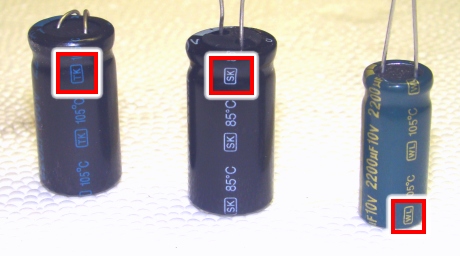

Рисунок 63

    Все эти изменения позволили повысить термостабильность, а так же довольно серьезно снизить уровень THD (убедиться в этом, а так же проверить степень термостабильности можно самостоятельно).
   Принципиальная схема для двухблочного варианта приведена на рисунке 64, модель Stormm_BIP.CIR

Схема усилителя мощности ШТОРМ в двухмодульном исполнении
Рисунок 64 (УВЕЛИЧИТЬ)

    Название ШТОРМ было дано за возможность безболезненного повышения напряжения питания до +-135, что в свою очередь дает возможность, используя отдельные коммутаторы, перевести усилитель в класс G или H, а это мощности до 2000 Вт. Собственно и усилитель ВП-2006 тоже хорошо переводится в эти классы, точнее сказать прародитель был проектирован под класс H, но поскольку такие большие мощности в быту практически не нужны, а потенциал в данной схемотехнике довольно хороший, то коммутаторы были удалены и появился чистый класс АВ.

УСИЛИТЕЛЬ ХОЛТОНА

    Принцип разделения рассеиваемой мощности дифкаскада используется и в довольно популярном усилителе Холтона, принципиальная схема которого приведена на рисунке 65.

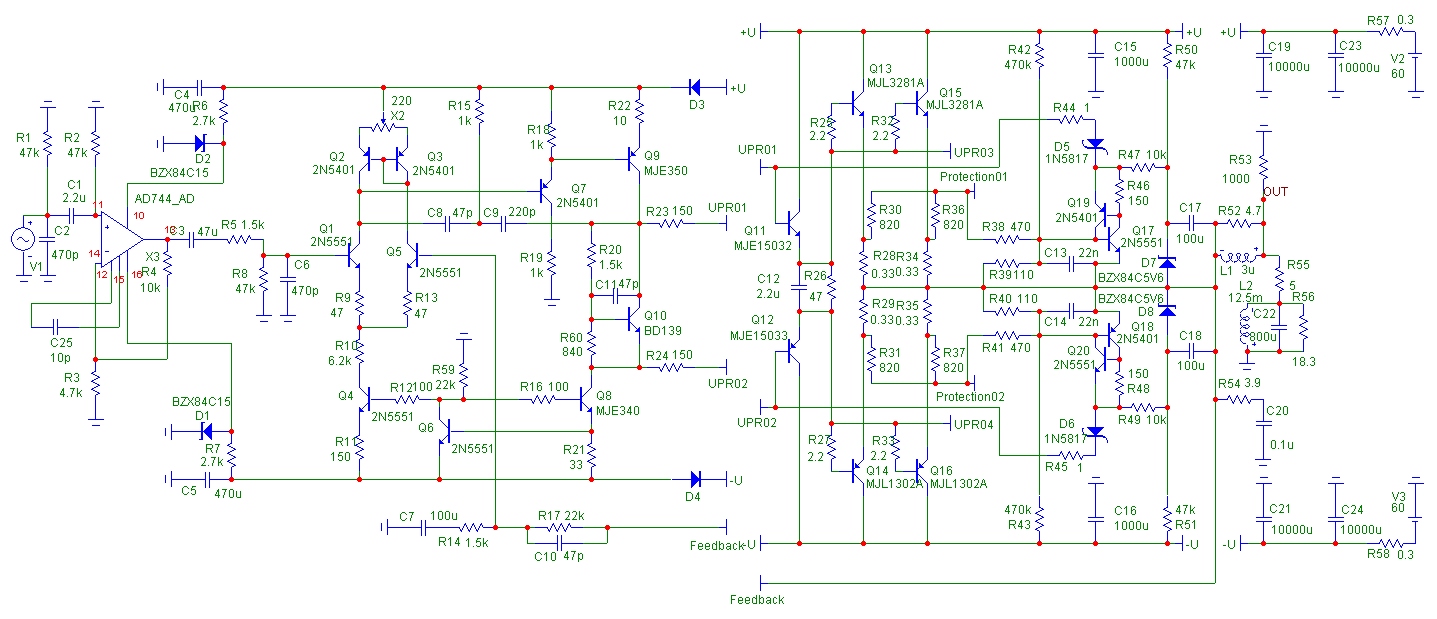

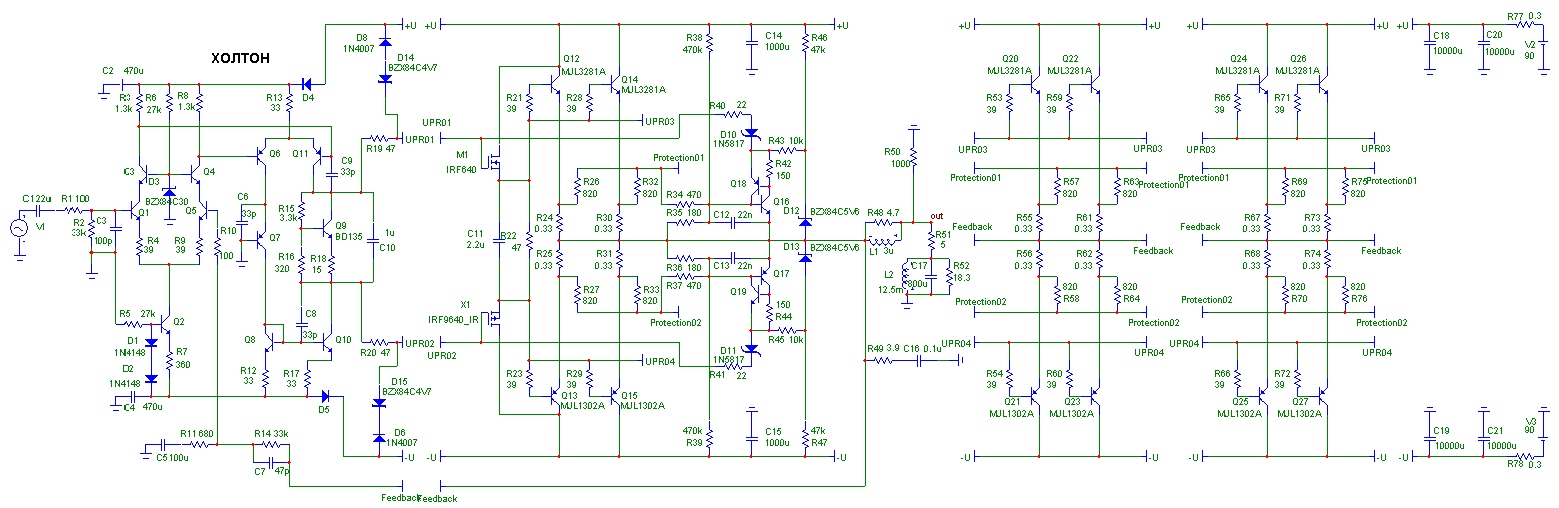

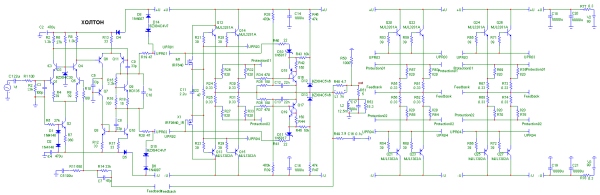

Принципиальная схема усилителя мощности Холтона
Рисунок 65 (УВЕЛИЧИТЬ)

    Модель усилителя находится в файле HOLTON_bip.CIR. От классического варианта отличается использованием биполярных транзисторов в качестве оконечного каскада, поэтому в качестве предпоследнего каскада настоятельно рекомендуется использовать полевые транзисторы.
   Так же немного подкорректированы номиналы резисторов R3, R5, R6, R7, R8, заменен стабилитрон D3 на более высоковольтный. Все эти замены вызваны необходимостью вернуть ток покоя диф каскада на уровень обеспечивающий минимальные искажения, а так же более равномерно распределить рассеиваемую мощность. При использовании усилителя с питанием меньше используемого в этой модели необходимо указанные элементы подобрать таким образом, чтобы снова вернулся необходимый ток покоя диф каскада.
   Из схемотехнических особенностей - генератор тока в дифкаскаде, симметрия прохождения входного сигнала по отношению к сигналу обратной связи. При питании УНа от отдельного источника питания можно добится реально максимальной выходной мощности.

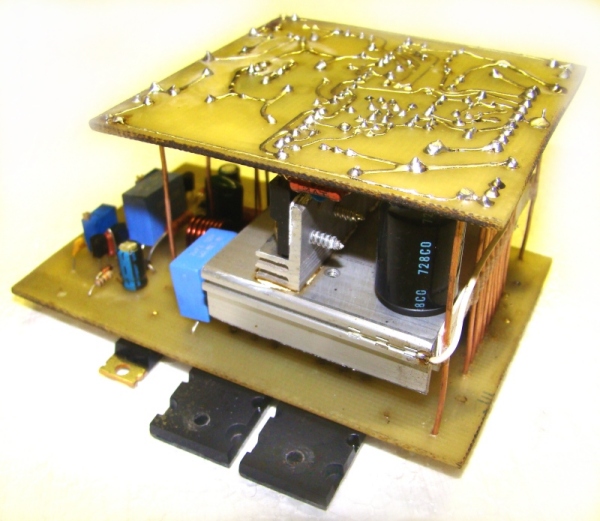

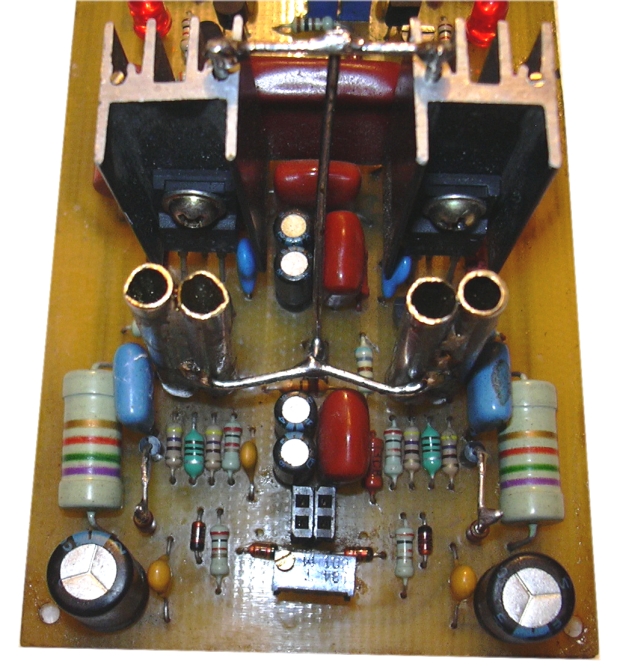

   Внешний вид готового усилителя (вариант на 300 Вт с биполярным выходом) показан на рисунках 66 и 67.

Внешний вид усилителя мощности Холтона в двухмодульном исполнении
Рисунок 66


Рисунок 67



    Далее предложено несколько моделей усилителей, которые в той или иной мере не отличаются сложной схемотехникой, но имеют не плохие параметры.

ПОЧТИ NATALY

    Это довольно сильно упрощенный вариант высококачественного усилителя NATALY, тем не менее параметры и у упрощенного варианта получилсись весьма не плохоми. Модель в файле Nataly_BIP.CIR, принципиальная схема на рисунке 68.

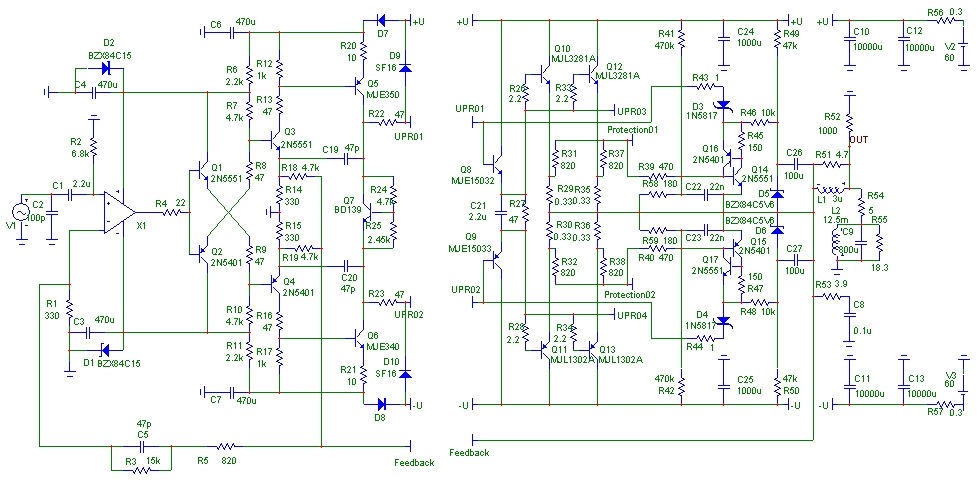

Принципиальная схему усилителя мощности NATALY
Рисунок 68 (УВЕЛИЧИТЬ)

REMIX SUHOVA

    Ремикс Сухова потому что это тот саымй усилитель ВВ Н.Сухова, только выполне по симметричной схеме и использует полностью импортную комплектацию. Принципиальная схема на рисунке 69, модель в файле Suhov_sim_BIP.CIR.

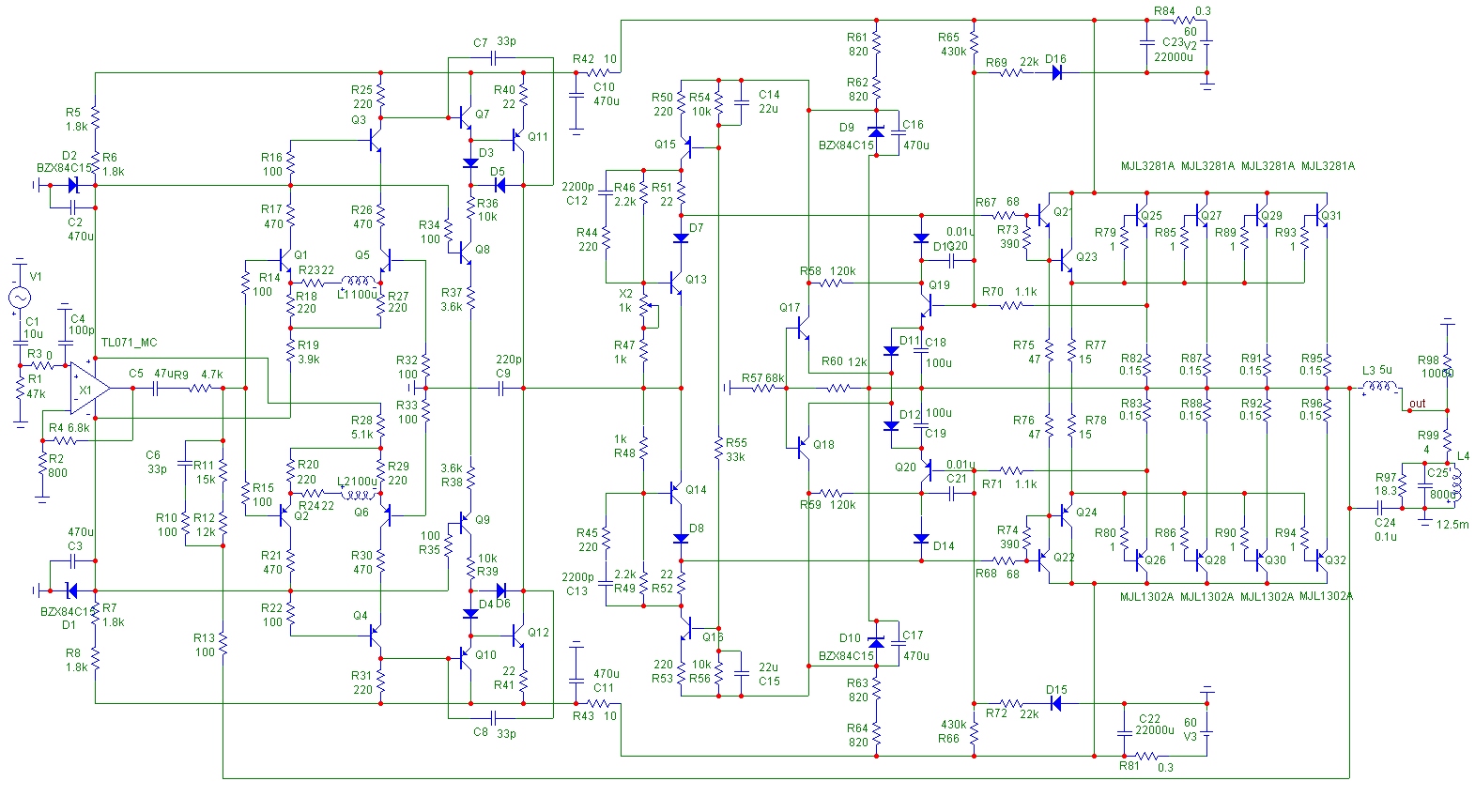

Принципиальная схема усилителя мощности Сухова, переработанная
Рисунок 69 (УВЕЛИЧИТЬ)

    На этой модели хотелось бы остановиться несколько подробней, поскольку она была вполощена в металле (рисунок 69-1).


Рисунок 69-1

    Даже не вооруженным глазом видно, что УН выглядит несколько своеобразно - сверху напаяны детали, назначение которых стоит пояснить. Они призваны успокоить данный усилитель, который оказался весьма склонен к возбуждению.
   Кстати сказать - успокоить его окончательно так и не удалось. Устойчивость появляется лишь при токе покоя оконечного каскада порядка 150 мА. Звук весьма не дурен, стрелочный измеритель THD, имеющий предел 0,1% практически не подает признаков жизни, а расчетные величины тоже весьма показательны (рисунок 69-2), но реальность говорит совсем о другом - либо требуется серьезнейшая переработка платы, платы в которой выдерживалось большинство рекомендаций по разводке плат, либо отказ от данной схемотехники.

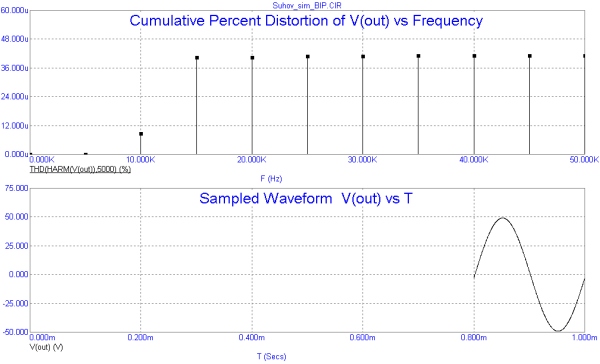

Рисунок 69-2

    Сказать, что данный усилитель потерпел фиаско? Можно, конечно можно, но именно ЭТОТ усилитель является примером того, что моделирование далеко не реальность и реальный усилитель может существенно отличаться от модели.
   Поэтому данный усилитель списывается в разряд головоломок, а к нему добавляются еще несколько, которые использовались вместе с тем же УН.
   Предлагаемые варианты имеют оконечный каскад работающий со своей собственно ООС, т.е. имеющие собственный коф. усиления, что позволяет уменьшить коф усиления самого УНа и как следствие - уменьшить уровень THD.


Рисунок 69-3 Принципиальная схема усилителя с биполярным оконечным каскадом (УВЕЛИЧИТЬ)

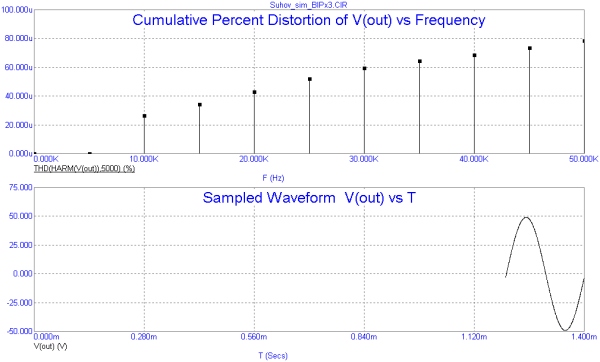

Рисунок 69-4 THD схемы рисунка 69-3


Рисунок 69-4 Принципиальная схема с полевым выходным каскадом (УВЕЛИЧИТЬ)

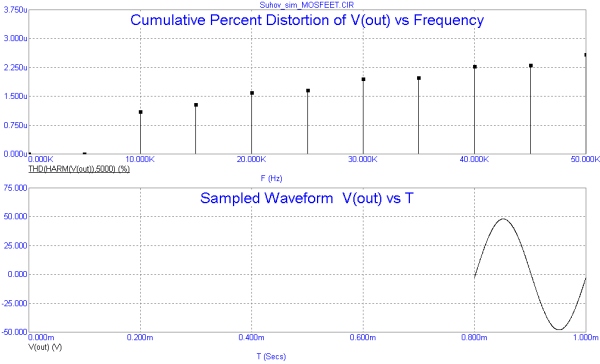

Рисунок 69-6 THD схемы рисунка 69-5



VL BEST

    Небольшие доработки, введение буферного усилителя на хорошем ОУ с повторителями, для увеличения нагрузочной способности весьма не дурно отразились на параметрах данного усилителя, в добавок оснащенного балансным входом. Модель VL_POL.CIR, принципиальная схема на рисунке70. Модели VL_bip.CIR - биполярный вариант и VL_komb.CIR - с полевиками в предпоследнем каскаде.

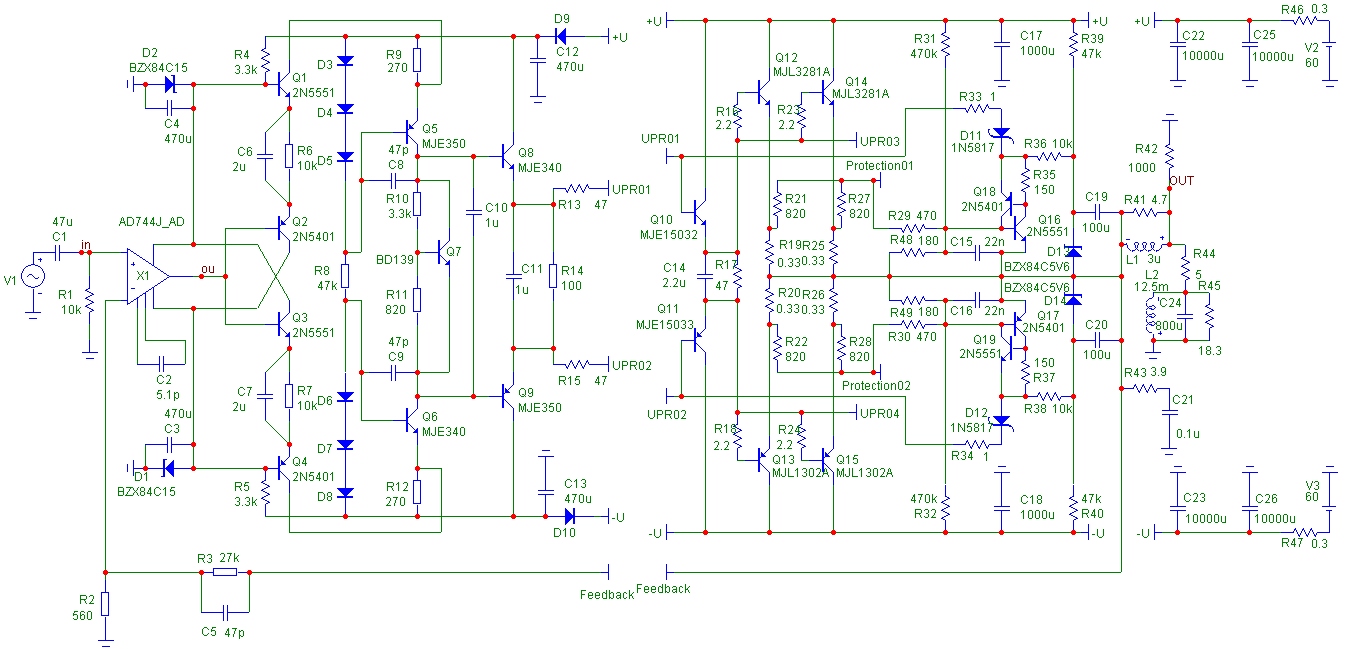

Принципиальная схема усилителя мощности VL с буферным усилителем
Рисунок 70 (УВЕЛИЧИТЬ)

OM

    Довольно популярный усилитель, однако модель оригинального варианта не произвела впечатления ( файл OM.CIR), поэтому перетачивая УН под предлагаемый конструктив были сделаны некоторые изменения. С результатами изменения можно ознакомиться, используя файл с моделью OM_bip.CIR, принципиальная схема приведена на рисунке 71.


Рисунок 71 (УВЕЛИЧИТЬ)

ТРАНЗИСТОРЫ

    В моделях использованы транзисторы возможно не везде доступные, поэтому не дополнить статью списком транзисторов, которые могут использоваться в реальных усилителях было бы не справедливо.

НАИМЕНОВАНИЕ, СТРУКТУРА
Uke, V
Ik, A
h21
F1, MHz
Pk, W
КОРПУС
N-P-N
P-N-P
ВС546
ВС556
65
0.1
<450
300
1
TO-92
2SC3468
2SA1371
300
0.1
<320
150
1
TO-92
MPSA42
MPSA92
300
0.1
>40
50
0.5
TO-92
2N5551
2N5401
15
0.2
<240
300
0.6
TO-92
KSE(MJE)340
KSE(MJE)350
300
0.5
<240
?
20
TO-126
BD135,137,139
BD136,138,140
45,60,80
1.5
<250
?
12
TO-126
2SD669A
2SB649A
160
1.5
<200
140
20
TO-126
2SC5171
2SA1930
180
2
<320
200
20
TO-220 (пласт)
2SC3298B
2SA1306B
200
1.5
<240
100
20
TO-220 (пласт)
2SC4793
2SA1837
230
1
<320
100
20
TO-220 (пласт)
MJE15032
MJE15033
250
8
>50
30
50
TO-220
MJL3281A
MJL1302A
260
15
<150
30
200
TO-264
2SC3263
2SA1294
230
15
>50
35
130
TO3P
2SC5359
2SA1987
230
15
<160
30
180
TO-264
2SC5200
2SA1943
230
15
<160
30
150
TO-264
2SC3281
2SA1302
200
15
?
10
150
TO-247
2SC3856
2SA1492
180
15
<160
130
TO3P
2SD1047
2SB817
140
12
<200
100
TO-247
2SC3182
2SA1265
140
10
<160
30
100
TO-264
N CHANNEL
P CHANNEL
IRF630
IRF9630
200
6.5
74
TO-220
IRF640
IRF9640
200
11
100
TO-220
IRFP240
IRFP9240
200
12
150
TO-247
2SK1530
2SJ201
200
12
150
TO-264

    Со справочными данными все вроде бы понятно, однако...
   Повальная гонка за прибылью вызывает проблемы не только на уровне розничной торговли в палатке на рынке, но и в серьезных предприятиях. Лицензия на выпуск IRFP240-IRFP920 была куплена корпорацией Vishay Siliconix и эти транзисторы уже отличаются от тех, которые выпускались ранее International Rectifier. Основное отличие - даже в одной партии коф усиления у транзисторов различается и довольно сильно. Выяснить по какой причине снизилось качество (ухудшение технологического процесса или заброс на Российский рынок отбраковки) конечно же не удастся, поэтому приходиться пользоваться тем, что есть и из ЭТОГО нужно выбрать то, что подойдет.
   В идеале конечно же следует проверить и максимальное напряжение и максимальный ток, однако основной параметра для усилителестроителя является коф усиления и он особенно важен, если используется несколько транзисторов, включенных параллельно.
   Использовать имеющийся практически в каждом цифровом мультиметре измеритель коф усиления конечно можно, но вот только одна проблема - у транзисторов средней и большой мощности коф усиления сильно зависит от протекающего через коллектор тока. В мультиметрах ток коллектора в тестере транзисторов составляет единицы миллиампера и его использование для транзисторов средней и большой мощности равносильно гаданию на кофейной гуще.
   Именно по этой причине и был собран стенд для отбраковки силовых транзисторов, даже не для отбраковки, а для подбора. Принципиальная схема стенда приведена на рисунке 72, внешний вид - рисунок 73. Стенд служит для отбора транзисторов с одинаковым коф усиления, но ни как не для выяснения значения h21.

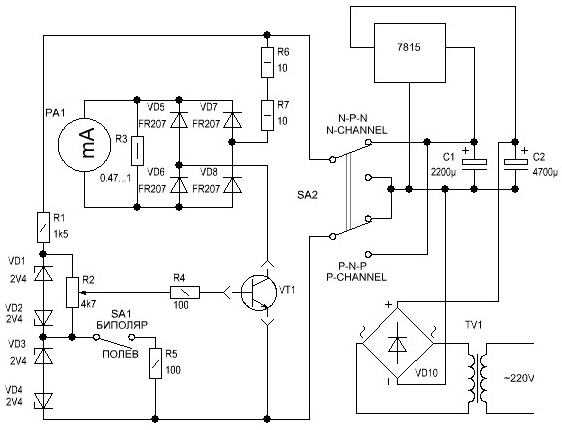

Принципиальная схема стенда для отбраковки оконечных транзисторов
Рисунок 73

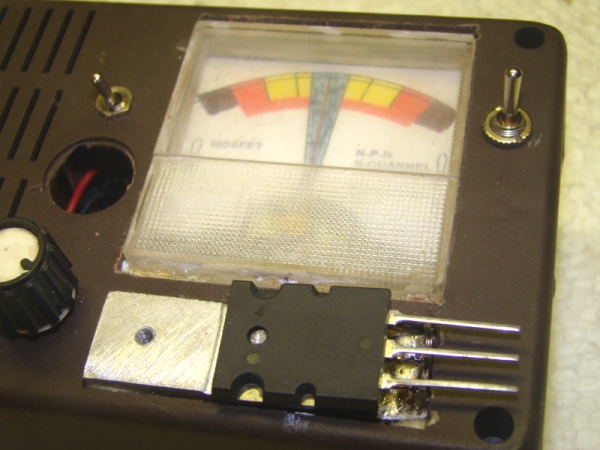

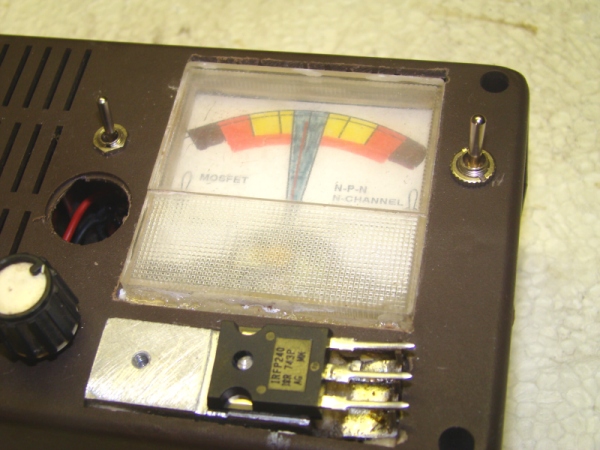

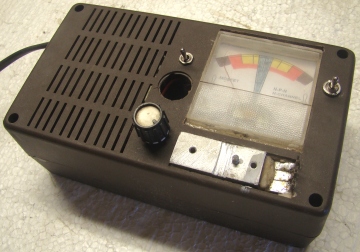

Внешний вид стенда для проверки транзисторов
Рисунок 74

    Стенд был собран в течении трех часов и в нем использовалось буквально то, что валялось в ящике "АНТИКВАРИАТ", т.е. то, что не составит труда найти даже начинающему паяльщику.
Индикатор - индикатор уровня бобинного магнитофона, типа М68502. Индикатор был вскрыт по месту склеивания верхней и нижней крышек, штатная шкала была удалена, а вместо нее была наклена шкала, которую можно распечатать используя ДОКовский документ и содержит напоминалки переключения режимо работы. Сектора закрашены цветными фламастерами. Затем крышки индикатора были склеены вместе при помощи СУПЕРКЛЕЯ (рисунок 75).

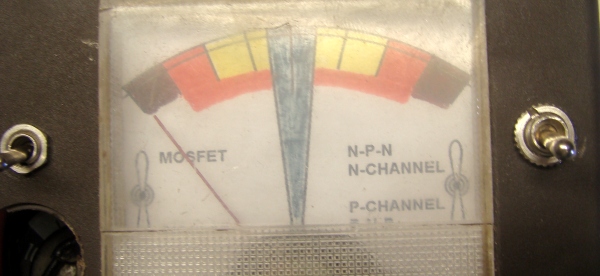

Шкала проверочного стенда
Рисунок 75

    Тумблера - по сути любые тумблеры на два фиксированных положения, причем один должен ОБЯЗАТЕЛЬНО иметь ДВЕ переключающие группы.
   Диодный мост VD10 - любой диодный мост с максимальным током не менее 2 А.
   Сетевой трансформатор - любой трансформатор мощностью не менее 15 Вт и переменным напряжением 16...18 В (напряжение на входе КРЕНки должно быть 22...26 В, КРЕНку обязательно на радиатор и желательно с хорошей площадью).
   С1 и С2 имеют достаточно большую емкость, что гарантирует отсутствие дрожание стрелки во время проведения замеров. С1 на напряжение 25 В, С2 - на 35 или 50 В.
   Резисторы R6 и R7 через слюдяную прокладку прижимаются к радиатору, на котором установлена КРЕНка, обильно обмазываются термопастой и прижимаются полоской стеклотекстолита при помощи саморезов.

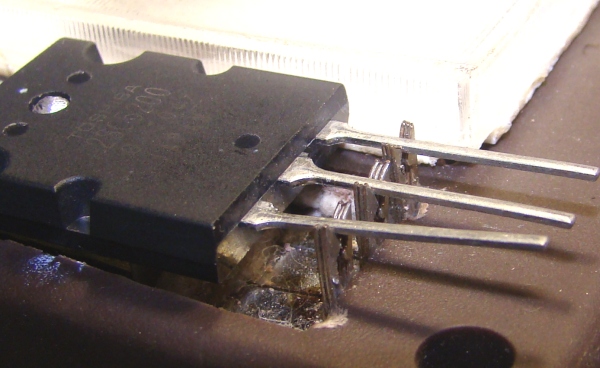

   Наиболее интересным представляется конструкция зажимов для подключения выводов исследуемых транзисторов. Для изготовления данного разъема потребовалась полоска фольгированного стеклотекстолита, в которой были просверлены отверстия на расстоянии выводо транзистора корпуса ТО-247, а фольга была разрезана канцелярским резаком. В отверстия, со стороны фольги было запаяно по три ножа из телевизионного разъема СКАРТ-МАМА. Ножи были сложены вместе, практически вплотную (рисунок 76).


Рисунок 76

    Расстояние "L" выбирается таким образом, чтобы на фиксирующую шпильку одевались корпуса транзисторов ТО-247 (IRFP240-IRFP9240) и ТО-3 (2SA1943-2SC5200).


Рисунок 77

    Пользоваться стендом довольно просто:
   При отборе полевых транзисторов устанавливается режим MOSFET и выбирается тип транзистора - с N каналом или P каналом. Затем транзистор одевается на шпильку, а его выводы прикладываются к контактным ножам разъема. Затем переменным резистором, назовем его КАЛИБРОВКА, стрелка устанавливается в среднее положение (что будет соответствовать протекающему через транзистор току 350-500 мА). Далее транзистор снимается и на его место устанавливается следующий кандидат для использования в усилителе и запоминаетеся положение стрелки. Далее устанавливается третий кандидат. Если стрелка отклонилсь так же как на первом транзисторе, то первый и третий можно считать базовыми и подбирать ттранзисторы по их коф усиления. Если же стрелка на третьем транзисторе отклонилась так же как на втором и их показания отличаются от первого, то производится перекалиьровка, т.е. повторная установка стрелки в среднее положение и теперь уже второй и третий транзисторы считаются базовыми, а первый не пригодным для данной партии сортировки. Следует отметить, что одинаковых транзисторов в партии попадается довольно много, однако есть шанс, что перекалибровка может потребоваться и после отбора уже солидного количества транзисторов.


Рисунок 78

    Точно так же отбираются и транзисторы другой структуры, только перключив правый тумблер в положение P-CHANNEL.
   Для проверки биполярных транзисторов переключается левый тумблер в положение BIPOLAR (рисунок 79).


Рисунок 79

    На последок остаеться добавить, что имея на руках стенд удержаться от проверки коф усиления изделий Toshiba (2SA1943 и 2SC5200) было не возможно.
   Результат проверки довольно печален. Транзисторы для хранения были сгруппированы по четыре штуки одной партии, как наиболее удобное хранение для личного использования - в основном заказываются усилители либо на 300 Вт (две пары), либо на 600 Вт (четыре пары). Проверено было СЕМЬ (!) четверок и только в одной четверке прямых и в двух четверках обратных транзисторах коф усиления был почти одинаков, т.е. стрелка после калибровки от середины отклонялась не более чем на 0,5 мм. В остальных четверках обязательно попадался экземпляр либо с большим, либо с меньшим коф усиления и для параллельного включения уже не пригодным (отклонение более чем на 1,5 мм). Транзисторы были куплены в феврале-марте этого года, поскольку закуп прошлогоднего ноября закончился.
   Указание отклонений в мм - чисто условное, для простоты понимания. При использовании индикатора, указанного выше типа, сопротивлении R3 равным 0,5 Ома (два резистора по 1 Ому параллельно) и положении стрелки индикатора посередине ток коллектора составлял 374 мА, а при отклонении на 2 мм он составлял 338 мА и 407 мА. Не сложными арифметическими действиями можно подсчитать, что отклоения протекающего тока составляют 374 - 338 = 36 в первом случае и 407 - 374 = 33 - во втором, а это чуть меньше 10%, что уже не пригодно для параллельного включения транзисторов.

ПЕЧАТНЫЕ ПЛАТЫ

    Печатные платы есть далеко не на все упомянутые усилители, поскольку переработка печатных плат занимает довольно много времени + еще сборка для проверки работоспособности и выявления нюансов монтажа. Поэтому ниже приведен список имеющихся плат в формате LAY, который время от времени будет пополняться.
Добавленные печатные платы или новые модели можно будет качать либо по сслыкам, которыми будет дополняться эта страница:
ПЕЧАТНЫЕ ПЛАТЫ В ФОРМАТЕ LAY
МИКРО-КАП 8, содержит все модели, упомянутые в этой статье в папке SHEMS, кроме этого в папке cv несколько примеров фильртров для построения "цветомузыки", в папке EQ несколько моделей фильтров для построения эквалайзеров.
Плата выходного каскада
УН для сборки УМЗЧ ЛАНЗАР
УН для сборки УМЗЧ ХОЛТОНА
УН для сборки РЕМИСК СУХОВА (не устойчив)

    Литература и почти литература:
   Г.А. Кардашев, "Виртуальная электроника", МРБ, выпуск 1251
   М.А. Амелина, С.А. Амелина "Программа схемотехнического моделирования MICRO-CAP 8", «Горячая линия-Телеком», 2007
   Д.И. Атаев, В.А. Болотников, "Практические схемы высококачественного звуковоспроизведения" МРБ, выпуск 1109
   Форум "ПАЯЛЬНИКА"
   Форум Вегалаб

   Поклоникам МИКРОСИМ, утверждающим, что он гораздо лучше, удобней и точнее чем МИКРОКАП лучше почитать спор по этому вопросу ЗДЕСЬ и далее.

Был создан цикл видеоуроков по использованию МИКРОКАП:
