ЧТО ТАКОЕ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ

ПРИМЕНЕНИЕ ОПЕРАЦИОННОГО УСИЛИТЕЛЯ В ЗВУКОТЕХНИКЕ

    БУФЕРНЫЙ УСИЛИТЕЛЬ, ИНТЕГРАТОР, КОМПАРАТОР, СУММАТОР, ЛИММИТЕР... Эти слова неразрывно уже связаны с аудиоаппаратурой и, хотя на первый взгляд между ними нет ни чего общего, на самом деле у них есть общий "рабочий инструмент" - операционный усилитель (ОУ). В этой статье и пойдет речь об использовании операционных усилителей в аудиоаппаратуре.

    Для того чтобы понять какую роль выполняет ОУ стоит разобраться, что это собственно такое.
    По сути это набор транзисторов, соединенных определенным образом и представляющий из себя пятиполюсник, выполняющий функции усилителя постоянного напряжения. На рисунке 1 показано несколько наиболее популярных обозначений ОУ:

Обозначение операционного усилителя на принципиальной схеме
Рисунок 1

    Как и положено, слева находятся входы усилителя, их два - один инвертирующий, т.е. напряжение на выходе будет иметь противоположную фазу, чем на этом входе, второй не инвертирующий, т.е. выходной сигнал будет совпадать по фазе с входным. Справа находится выход усилителя, вверху и внизу выводы для подачи на ОУ напряжения питания, обычно вверху "+Uип", внизу "-Uип".
    Кроме этого усилитель является дифференциальным, т.е. усиливается только разность напряжений на инвертирующем и не инвертирующем входах. В принципе это объясняется даже логически, без разбора принципиальной схемы. Если на не инвертирующем входе напряжение составляет 5 В, а на инвертирующем 3 В, то поскольку фаза инвертирующем входе меняется на противоположную, то будет справедливо из 5 вольт вычесть 3 вольта. Следовательно входное напряжение будет составлять 2 В и именно это напряжение будет усиливаться операционным усилителем.
    Изначально ОУ проектировались для выполнения математических действий в аналоговых вычислительных машинах и конечно же, выглядели несколько иначе:

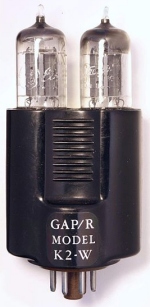

Первый ламповый операционный усилитель
Рисунок 2. Один из первых операционных усилителей

    Однако с развитием микроэлектроники ОУ кардинально изменили свой внешний вид и размеры до таких величин, что корпус DIP-8 выглядит гигантским:

Современные операционные усилители
Рисунок 3. Внешний вид современных ОУ для поверхностного монтажа в сравнении с DIP-8

    Осталось выяснить, что же внутри этого устройства, поскольку и как обозначается, и как выглядит уже немного понятно. Принципиальная схема операционного усилителя К140УД1 приведена на рисунке 4.

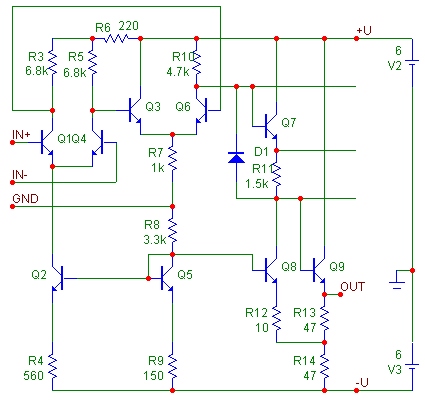

Рисунок 4

    Для большей наглядности смоделируем эту схему в симуляторе, правда номиналы резисторов пришлось подбирать опытным путем, тем не менее, от схемы удалось добиться работоспособности:

Принципиальная схема операционного усилителя К140УД1
Рисунок 5. Принципиальная схема модели к140УД1

    Раз изначально это усилитель постоянного напряжения, то опыты следует начать именно с постоянного напряжения. Для этого добавим к схеме два источника постоянного напряжения и охватим усилитель ОТРИЦАТЕЛЬНОЙ ОБРАТНОЙ СВЯЗЬЮ (ООС).

Схема включения и проверка работоспососбности модели операционного усилителя
Рисунок 6. Проверка работоспособности ОУ на усиление напряжения.

    Теперь выставим на источнике V4 напряжение в 0,5 В и запустим РАСЧЕТ ПО ПОСТОЯННОМУ ТОКУ симулятора. В результате получается следующая картина:

Напряжения в контрольных точках ОУ

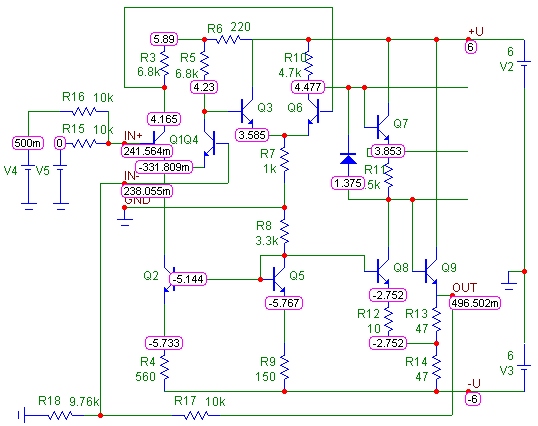

Рисунок 7. Карта напряжений.

    Теперь немного подробней. Практически во всех учебниках написано, что коф усиления ОУ в "прямом" включении, т.е. когда сигнал подается на не инвертирующий вход, пропорционален отношению резисторов ООС плюс единица. В нашем случае это будет R17 / R18 + 1 = 1,02 + 1 = 2,02. Откуда вылезло 0,02? Дело в том, что К140УД1 имеет довольно низкое входное сопротивление, и для получения необходимой точности пришлось R18 уменьшить до 9,76 кОм.
    Тогда не понятно - на входе 0,5 В и на выходе практически 0,5 В, где усиление? Тут следует давать поправку, что 0,5 В на входе сумматора, но не на входе ОУ, которым является база транзистора Q1, а на базе 0,24 В. А раз так, то как раз и получается 0,24 х 2,02 = 0,4848 В. По показаниям симулятора 0,496 В, что опять же является неточностью нашей модели, впрочем и сам оригинал К140УД1 имел не плохой разброс параметров.
    Но если входное напряжение 0,5 В, то почему на базе Q1 половина этого значения? Напряжение на V5 равно нулю, следовательно, R16 и R15 образуют делитель напряжения, а поскольку номиналы одинаковы, то и напряжение будет делиться на два, разумеется ток базы Q1 внесет свою лепту. Вот и получается 0,24 В на входе ОУ.
    Однако это только следствия работы каскадов данной схемы, коснемся немного причин:
    Как только на базе Q1 появляется напряжение, отличающееся от нуля, в нашем случае это 0,24 В, Q1 начинает открываться, что ведет, в свою очередь, к уменьшению напряжения на его коллекторе. Уменьшение напряжение на коллекторе Q1 снижает протекающий через базу Q6 ток и он начинает призакрываться, вследствие чего на его коллекторе уваливается напряжение, которое через эмиттерный повторитель на Q7 увеличивает напряжение на эмиттерном повторителе на Q9 и напряжение на выходе ОУ (точка OUT) начинает увеличиваться.
    Увеличение напряжения на выходе ОУ увеличивает напряжение в точке соединения R17 и R18, а эта точка соединена с базой Q2, которая является инвертирующим входом нашего ОУ (рисунок 6). Q2 начинает приоткрываться и на его эмиттере увеличивается напряжение. Это влечет призакрытие транзистора Q1 и далее по схеме оказывает влияние на последующие каскады. Транзистор Q1 призакрывается ровно на столько, чтобы на базе Q2 сформировалось напряжение максимально приблежонное к напряжению на базе самого Q1, а величена этого напряжение напрямую зависит от номиналов резисторов R17 и R18. Чем меньше R18, тем бОльшее напряжение должно сформироваться на выходе ОУ, чтобы восстановить баланс базовых токов каскада на Q1 и Q2. Если же сопротивление R18 не менять, а увеличивать R17 точно так же потребуется увеличение выходного напряжение ОУ, поскольку на Q17 снова будет падать довольно большое напряжение.
    Теперь осталось увеличить напряжение на источнике V5 и убедится, что величины напряжений действительно суммируются.

Выполение математических операций операционным усилителем. Сложение.

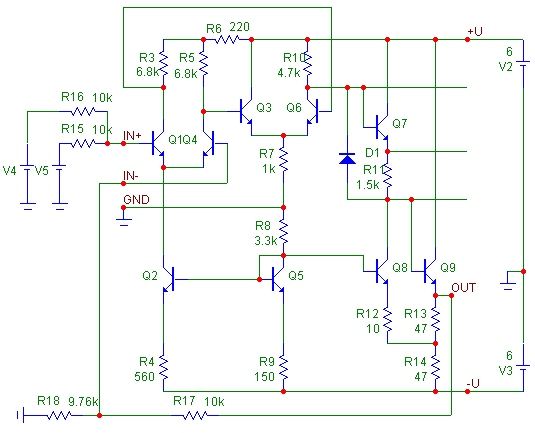

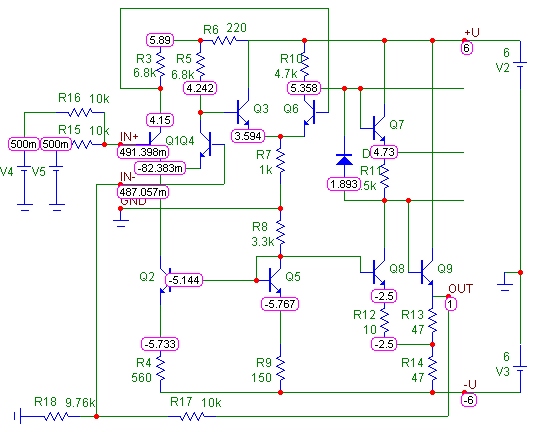

Рисунок 8. Математическое сложение двух слагаемых V4 и V5.

    Как видно из рисунка при двух слагаемых V4 и V5 по 0,5 В на выходе сумматора получилась сумма, равная ОДНОМУ ВОЛЬТУ, т.е. математическое действие выполнено верно.

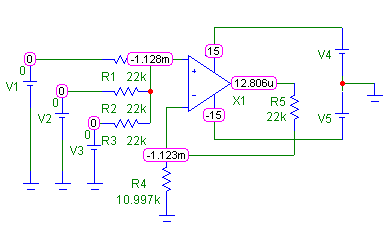

    Для большей наглядности отойдем от антикварного К140УД1 и смоделируем сумматор для трех слагаемых на базе широко распространенного ОУ TL071. В результате получается следующий "калькулятор":

Выполение математических операций операционным усилителем. Сложение.
Рисунок 9. Математическое сложение трех слагаемых.

    Тут следует обратить внимание на номиналы резисторов ООС. Разница номиналов практически в два раза, т.е. коф усиления ОУ будет составлять R5 / R4 + 1 = 3. ПОЧЕМУ? На прошлой схеме коф усиления составлял 2, а здесь 3? В прошлой схеме слагаемых было ДВА, поэтому и входных делителей было два (R15 и R16 рисунок 6), следовательно, изначальное входное напряжение делилось на два и для восстановления значений его нужно было удвоить. В схеме рисунка 9 слагаемых ТРИ, следовательно, входной делитель делит значение на три и для восстановления необходимо утроение. Для большей достоверности посмотрим на сумматор с четырьмя слагаемыми и уже самостоятельно просчитайте получившийся коф усиления:

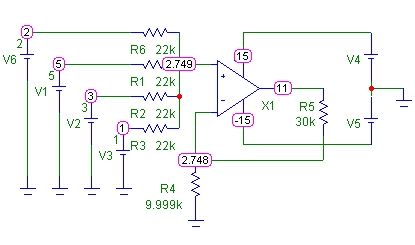

Рисунок 10. Сумматор четырех слагаемых.

    А какое, собственно, отношение к звукотехнике имеет ЭТА математика?
    Самое прямое. В звукотехнике напряжение, конечно же переменное, однако в любой, ОЧЕНЬ короткий, промежуток времени его можно рассматривать как постоянное напряжение, следовательно, математическая обработка сигнала при помощи ОУ вполне приемлема:

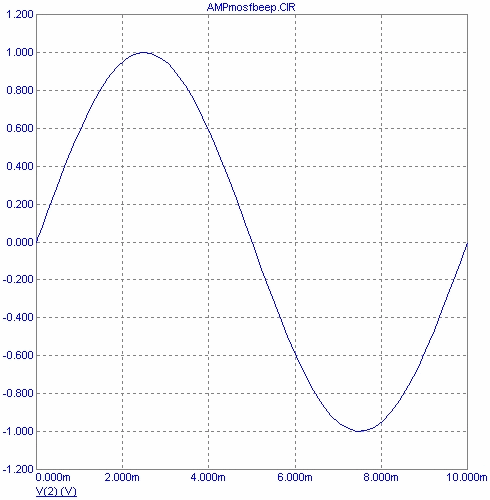

Рисунок 11. Представление переменного напряжения в виде постоянного.

    Исходя из того, что переменное напряжение в определенный момент времени можно рассматривать как постоянное, вводится дополнительное понятие - МГНОВЕННОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ, точно так же можно апеллировать мгновенными значениями токов и мощностей. Как будет выглядеть это в реальности показано на рисунке 12:

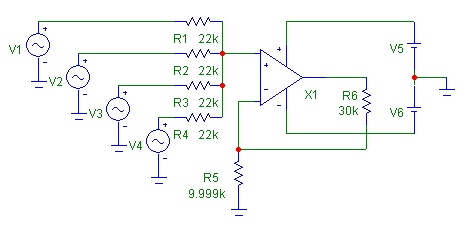

Сложение операционным усилителем четырех слагаемых
Рисунок 12. Сумматор четырех аналоговых слагаемых.

    Здесь имеются 4 источника синусоидального сигнала V1-V4, напряжения которых суммируются резисторами R1-R4 и выравниваются по амплитуде ОУ Х1. Выходной сигнал сумматора, в зависимости от входных показан на рисунке 13:

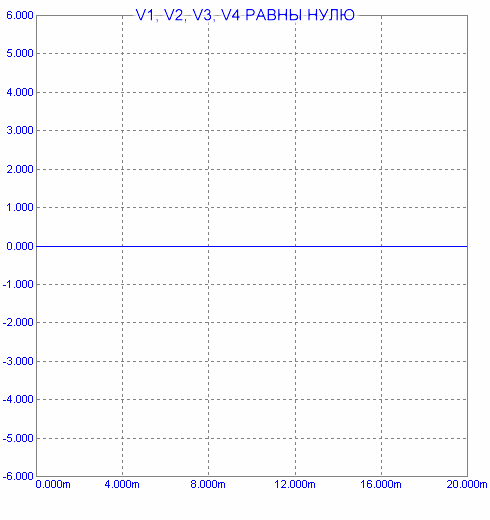

Рисунок 13. Зависимость выходного сигнала от входных.

    И какая практическая польза от этого сумматора? Если этот сумматор немного доработать, то в финале получается самый простой четырех входовой МИКШЕР, причем количество входов может быть самым разным - от двух, до двадцати:

Построение сумматора на базе ОУ (микшер)

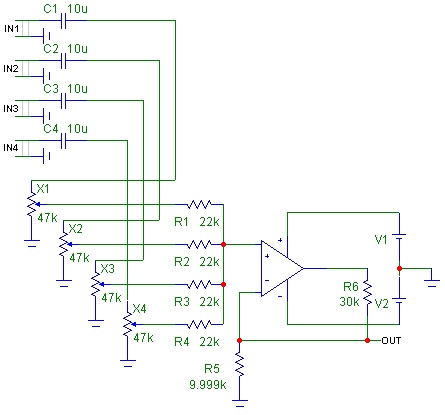

Рисунок 14. Принципиальная схема четырех входового микшера.

    В этой схеме конденсаторы С1-С4 выполняют роль разделительных и предотвращают проникновение на входу ОУ постоянного напряжения от источника, что иногда случается. В качестве ОУ в данной схеме выступает TL071, однако может использоваться практически любой из современных ОУ - для аппаратуры средней ценовой категории их параметров вполне хватает. Переменными резисторами Х1-Х4 регулируется уровень каждого из входных сигналов, что позволяет оперативно изменять громкость любого из входных источников.
    Однако в этой схеме микшера есть некоторая неприятность. Дело в том, что использование не инвертирующего включения ОУ влечет за собой проникновение входных сигналов друг в друга. И чем выше по схеме движки переменных резисторов, тем сильнее этот эффект будет проявляться. Проникновение не значительное и по сути на работу источников ни как не повлияет - резисторы R1...R3 достаточно велики, тем не менее это влияние есть.
    Решить проблему можно изменив схему включения ОУ и перевод его в режим инвертирующего усилителя. Для этого не инвертирующий вход ОУ необходимо соединить с общим проводом, R5 исключить, а инвертирующий вход подключить в точку соединения резисторов R1...R3, R6 необходимо увеличить в два-два с половиной раза.
    В качестве источника питания для ОУ обычно выступают два источника по 15 В, соединенных последовательно. Точка соединения соединяется с общим проводом и относительно ее получается два напряжения относительно общего провода - ПЛЮС ПЯТНАДЦАТЬ и МИНУС ПЯТНАДЦАТЬ вольт. Такой двойной источник называется источником двуполярного напряжения и обычно величины плюсового и минусового проводов одинаковы.
    Однако ОУ может быть запитанно и от одного источника, единственно не стоит забывать о том, что в тех документации на ОУ обычно указывается величина двуполярного источника напряжений и обозначается минимальное и максимальное значения, например Uип мин ±5 В, Uип макс ±20 В. Это означает, что ОУ работоспособен при двуполярном питании в диапазоне напряжений ±5...±20 В, однако при питании от однополярного источника диапазон напряжений будет выглядеть +10...+40 В.

Варианты питания операционного усилителя

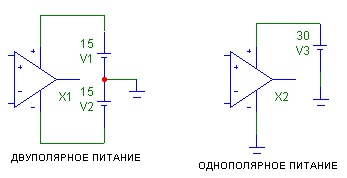

Рисунок 15. Варианты питания ОУ.

    Питание от двуполярного источника несколько предпочтительней - несколько упрощается схемотехника, поскольку привязка входов происходит либо "автоматически", как в схеме рисунка 14, где нулевое напряжение на входе ОУ формируется нижними выводами переменных резисторов, либо ноль на входе формируется отдельным постоянным резистором, один вывод которого подключается к общему проводу, а второй вывод к входу ОУ, обычно не инвертирующему. Таким образом на выходе ОУ задается начальное напряжение, если не учитывать дрейфы, равное нулю.
    При однополярном напряжении питания выходное напряжение ОУ не может быть отрицательным, однако ему необходимо усиливать обе полуволны синусоиды и положительную, и отрицательную. Для решения этой проблемы формируют виртуальный ноль именно для ОУ. Обычно это два последовательно соединенных резистора подключенных между клеммами питания, а формируемое в точке соединения резисторов половина напряжения питания и выступает в роли виртуального нуля (рисунок 16).

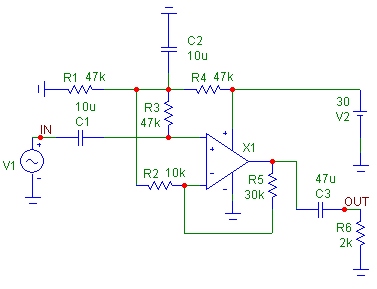

Рисунок 16. Питание ОУ от однополярного напряжения.

    R1 и R4 формируют половину напряжения питания, R3 необходим для уменьшения влияния входного сигнала формируемое напряжение, а так же для увеличения входного сопротивления устройство, поскольку С2, призванный уменьшать импульсные помехи и пульсации питания на виртуальном нуле будет так же влиять и на входное переменное напряжение. С1 служит разделительным конденсатором, отделяющим постоянную составляющую на входе ОУ от источника, ведь подразумевается, что источник выдает переменное напряжение. R5 и R2 формируют ООС и в данном усилителе коф усиления равен R5 / R2 + 1 = 30к / 10 к + 1 = 4. С3 служит разделительным конденсатором между выходом ОУ и нагрузкой.
    Сравнивая рисунки 14, 15 и 16 становится ясно, что ОУ может обходится без ОБЩЕГО провода, поскольку выходное напряжение полностью зависит от напряжения на его входах, следовательно для получения на выходе нулевого напряжения при двуполярном питании и половины напряжения при однополярном необходимо "привязать" не инвертирующий вход усилителя к нулю или половине напряжения питания. Только в этом случае будет исключено не санкционированное изменение постоянной составляющей выходного сигнала, поскольку изменение входного сигнала будет происходить относительно напряжения этой "привязки", т.е. ОБЩИЙ провод для двуполярного питания и половина напряжения питания при однополярном питании будут выступать в роли опорных напряжений. Подобное положение дел наводит на мысль о том, что для корректной работы ОУ "чистота" опорного напряжения становится приоритетной. При разводке печатной платы необходимо учитывать важность этих опорных напряжений и исключить влияние на данные проводники внешних факторов, таких как наводки силовой части, протекание через них токов от конденсаторов фильтров питания, поскольку все изменения опорного напряжения приведут к изменениям выходного сигнала ОУ, т.е. под опорное напряжение на плате должен быть выделен отдельный проводник и он должен использоваться только как опорное напряжения для ОУ или группы ОУ, и не для каких других целей.
    Принцип работы конденсатора можно объяснить двумя способами:
    При входном переменно напряжении равным нулю конденсатор заряжен до половины напряжения питания. При появлении положительной полуволны конденсатор начинает дозаряжаться и через него начинает протекать ток, а поскольку R6, выступающий в роли нагрузки, соединен с С3 последовательно, то и через него начинает протекать ток, причем направление тока будет сверху вниз. Как только положительная полуволна минует свой пик и ее величина начнет уменьшаться конденсатор начнет разряжаться. Это повлечет снова протекание тока, но уже в обратном направлении. Таким образом на R6 сформируется переменное напряжение.
    Второй способ объяснения привязан к сопротивлению элементов электрическому току. Для постоянного тока сопротивление конденсатора равно бесконечности (не считая токов утечки), а вот для переменного тока величина сопротивления конденсатора уже имеет какое то значение и это значение зависит от емкости конденсатора и от частоты протекающего тока. Поскольку сопротивление меняется в зависимости от каких то условий , то необходима формула для вычисления какое именно сопротивление имеет элемент при определенных условиях, а поскольку сопротивление меняющееся, то для отличия его от сопротивления резисторов, вводится понятие как РЕАКТИВНОЕ СОПРОТИВЛЕНИЕ, вычисляемое по формуле , где ПИ, есть число ПИ, F- частота в Герцах, С - емкость конденсатора в Фарадах. Исходя из этой формулы не трудно подсчитать какое будет сопротивление у конденсатора С3, рисунка 16 при крайних частотах звукового диапазона, а именно на частоте 20 Гц реактивное сопротивление конденсатора в 47 мкФ будет равно 169 Ом, а на частоте 20 кГц - 0,17 Ома. При сопротивлении нагрузки в 2 кОм 169 Ом будут вносить незначительное ослабление сигнала:

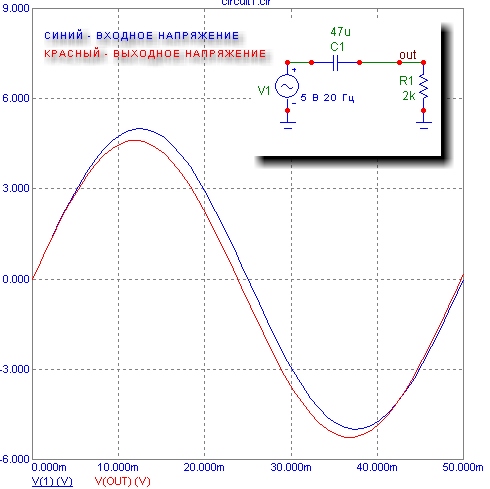

Рисунок 17. Ослабление переменного напряжения реактивным сопротивлением С1.

    Таким образом, с математической точки зрения на сопротивлении нагрузки R6 рисунка 16 постоянного напряжения не будет, поскольку для постоянного напряжение сопротивление С3 равно бесконечности, а для переменного сопротивление уменьшается со 169 Ом до 0,17 Ом в звуковом диапазоне.
    Значит, для снижения реактивного сопротивления емкость разделительного конденсатора следует брать как можно большей? Не совсем. Например варьируя емкостью входного конденсатора можно организовать небольшой фильтр инфранизких частот, например при емкости разделительного конденсатора С1 22 мкФ, буферного усилителя на ОУ Х1 АЧХ усилителя приобретает форму синей линии, а при С1 равным 2,2 мкФ - красной. Из рисунка видно, что несмотря на небольшой завал в области 20 Гц все что ниже довольно успешно обрезается, тем самым предохраняя низкочастотный динамик от перегрузки.

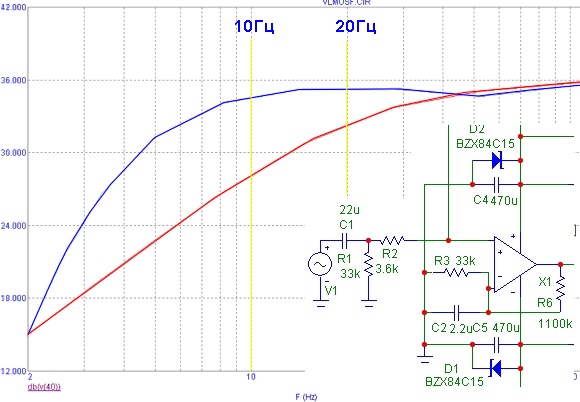

Влияние номиналов внешних элементов на работу ОУ
Рисунок 18. Влияние емкости разделительного конденсатора на АЧХ всего усилителя.

    Кроме этого использование свойств конденсатора изменять свое сопротивление позволяет строить различные фильтры, а для этого определенным образом соединяют резисторы на входе ОУ и тогда он выступает в роли компенсатора падения напряжения, либо в обратной связи ОУ, и тогда ОУ изменяет собственный коф усиления в зависимости от частоты.
    Но перед рассмотрением фильтров следует вернуться к упомянутому БУФЕРНОМУ УСИЛИТЕЛЮ. По сути буферный усилитель представляет из себя промежуточный усилитель, имеющий ровную АЧХ, желательно наличие регулировки коф усиления. Введение в схему буферного усилителя обычно является обоснованным, если усилитель имеет выходную мощность 200 и более Вт. В этом случае собственный коф усиления усилителя мощности должен быть достаточно высоким, поскольку выходное напряжение предварительных усилителей нормировано и составляет 0,75 или 1 В, а для мощности 200 Вт уже необходимо напряжение амплитудой порядка 40 В (28 В действующее значение), т.е. усилителю необходимо усилить сигнал в 28 раз, а это 32 дБ.
    Ни для кого не секрет, что чем больше собственный кф усиления усилителя, тем большие искажения он выдает, следовательно для снижения искажений необходимо снизить коф усиления, а для получения той же мощности необходимо увеличить амплитуду входного сигнала. Для решения этой задачи как раз и используется буферный усилитель.
    Схемотехника буферных усилителей довольно проста - обычно это типовое включение ОУ, охваченного ООС, причем регулируемой. Питание ОУ обычно осуществляется от того же источника, что и сам усилитель, поэтому для получения необходимого для работы ОУ напряжения ±15 В используют параметрические стабилизаторы, но для начала рассмотрим схему с питанием от отдельного источника:

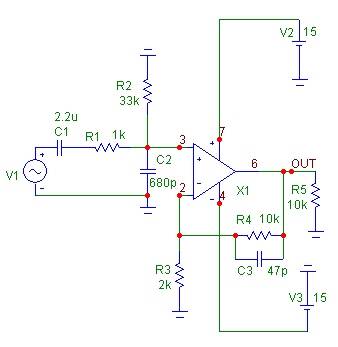

Линейный буферный усилитель на основе ОУ
Рисунок 19. Принципиальная схема буферного усилителя с питанием от отдельного источника.

    Прежде всего следует обратить внимание на отсутствие разделительного конденсатора на выходе усилителя - он не нужен, поскольку стоит конденсатор на входе самого усилителя мощности. Усилитель имеет небольшие завалы на краях звукового диапазона, но несмотря на кажущуюся крутизну линий это завал всего на 0,1 дБ при коф усиления 15 дБ, что более чем приемлемо:

Частотная характеристика операционного усилителя

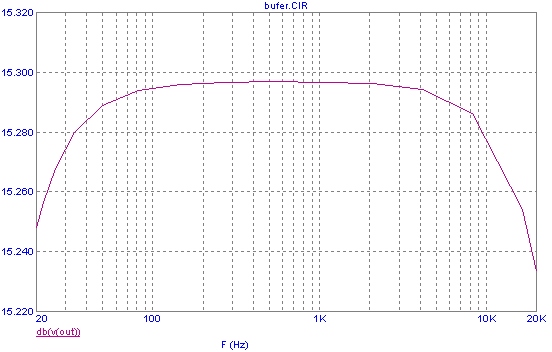

Рисунок 20. АЧХ буферного усилителя на ОУ TL071 от TI.

    Уровень THD тоже не велик:

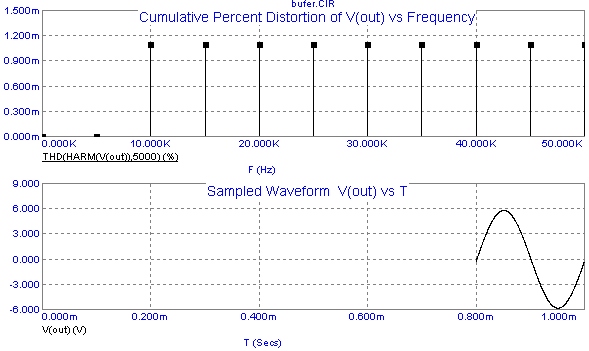

Рисунок 21. Уровень THD для усилителя на ОУ TL071

    Здесь 1,2 m означает, что это миллипроценты, т.е. это 0,0012%. Кстати сказать, что эта величина напрямую зависит от используемого ОУ. Ниже приведены такие же графики для того же буферного ОУ, но уже с использованием NE5534 и AD744:

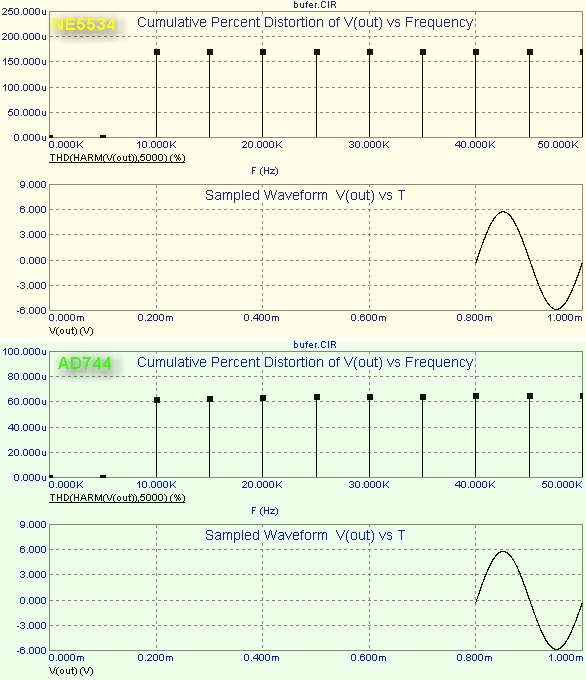

Рисунок 22. Уровень THD для ОУ NE5534 (вверху, на желтом фоне)
и AD744 (внизу, на зеленом фоне)

    Как видно из графиков уровень THD снижается в разы, поэтому при выборе ОУ следует учитывать этот фактор и перед установкой более детально изучить свойства планируемого ОУ. Например операционный усилитель NE5534 имеет биполярный вход, что снижает его входного сопротивление, но имеет бОльшую нагрузочную способность, что позволяет ему устойчиво работать на инвертирующие усилители мощности с большим собственным коф усиления.
    Для более наглядного примера используем базовую схему усилителя Холтона:

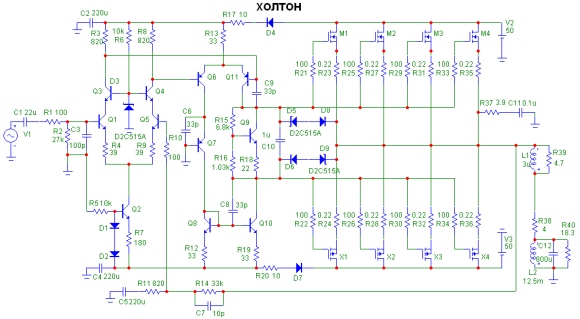

УМЗЧ Холтона

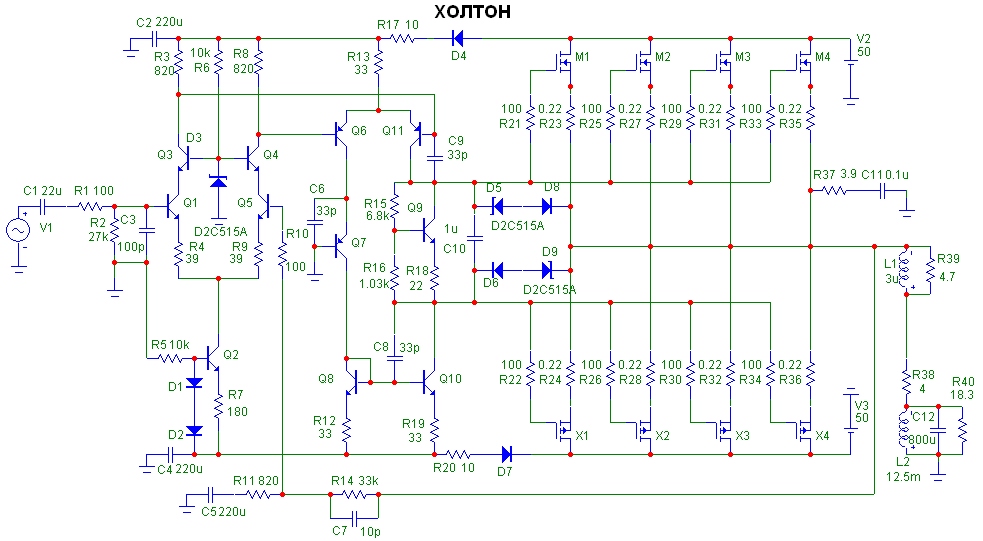

Рисунок 23. Принципиальная схема усилителя мощности Холтона.УВЕЛИЧИТЬ

    Уровень THD в этом варианте достигает 0,03%, при коф усиления 32 дБ.

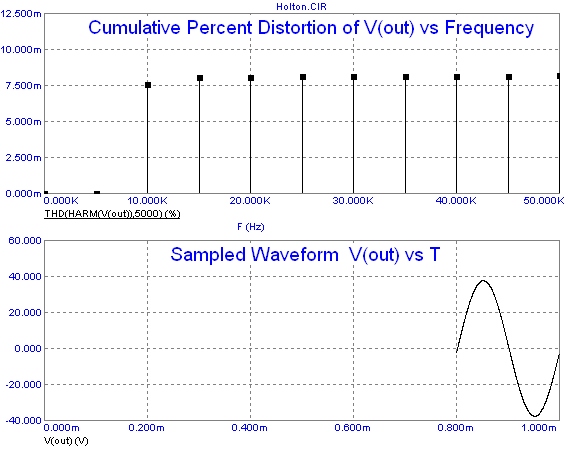

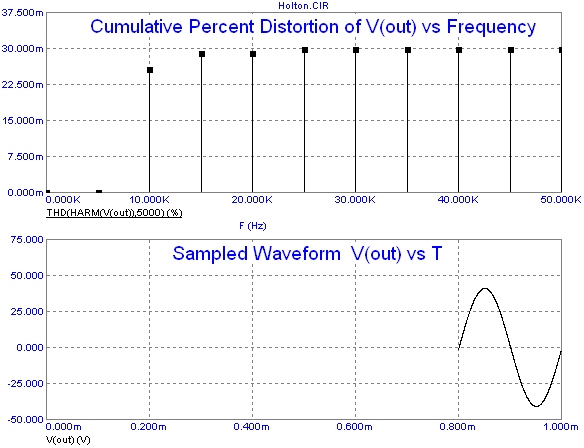

Рисунок 24.

    Теперь "прикрутим" к усилителю буферный усилитель и еще раз проверим уровень THD:

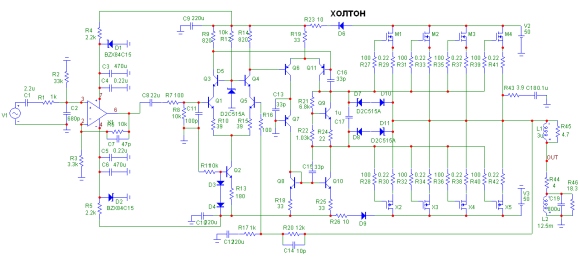

Установка буферного усилителя на ОУ

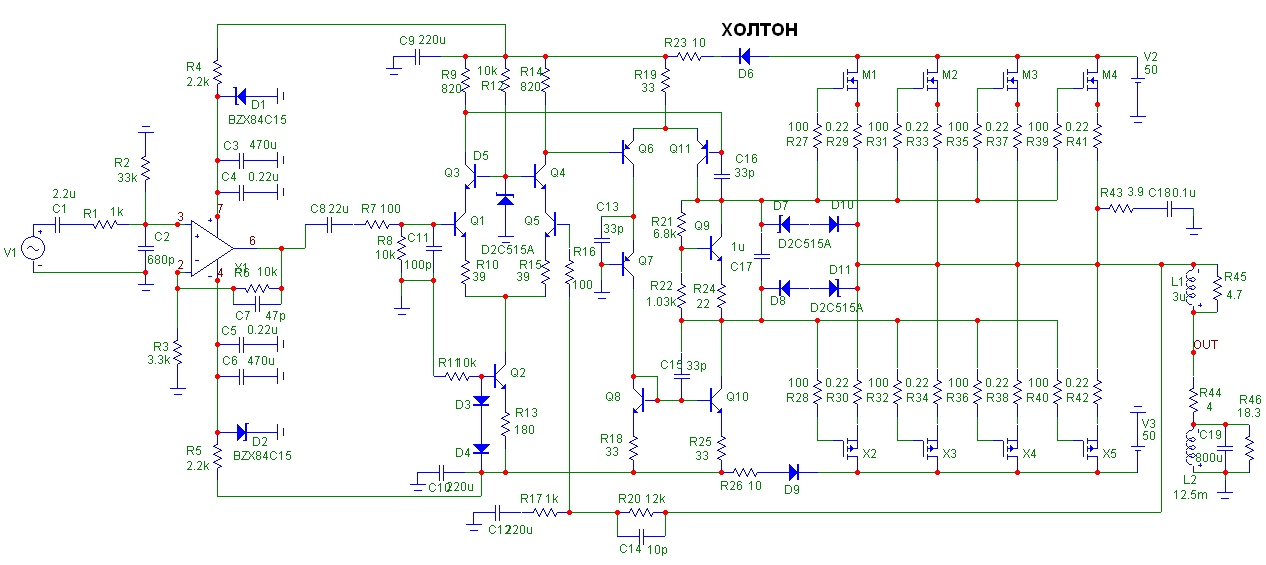

Рисунок 25. Усилитель Холтона с буферным ОУ на TL071. УВЕЛИЧИТЬ

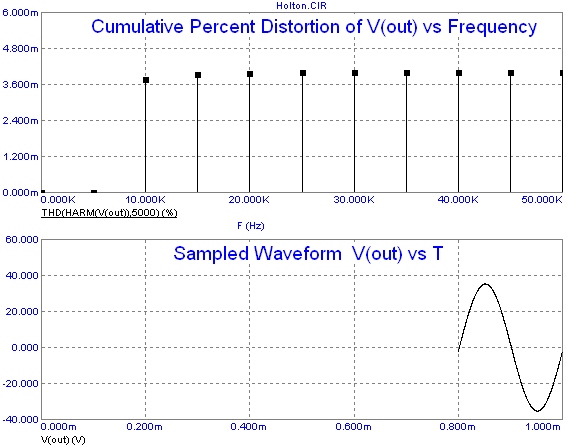

Рисунок 26. Уровень THD с буферным ОУ на TL071.


    Как видно из графика уровень THD снизился практически в 3 раза (!) и это при использовании обычного ОУ TL071. Однако если еще снизить коф усиления самого усилителя и увеличить коф усиления буферного усилителя, а вместо TL071 использовать AD744 уровень THD можно еще снизить в 2 раза.


Рисунок 27. Уровень THD при использовании AD744.

    Теперь более подробно рассмотрим схему рисунка 25:
    С3 и С6 это электролитические конденсаторы, фильтрующие низкочастотную составляющую питания, а С4 и С5 - пленочные, фильтрующие ВЧ;
    D1 и D2 - стабилитроны на 1,3 Вт, 15 В;
    R3 подразумевается подстроечным резистором, позволяющим оперативно изменять коф усиления буферного ОУ;
    С7 - корректирующий конденсатор, кардинально снижающих коф усиления ОУ на ультразвуке и придающий устойчивость (снижающий склонность к возбуждению) буферному усилителю;
    R17 и R20 изменены по сравнению с аналогичными схемы 23, поскольку именно они отвечают за собственный коф усиления усилителя мощности;
    резисторы R4 и R5 выполняют роль токоограничивающих (балластных) резисторов для параметрического стабилизатора и чем выше напряжение питания самого усилителя, тем большие номинал они должны иметь и тем больше тепла они будут рассеивать. Номинал резисторов следует выбирать таким образом, чтобы на стабилитронах D1 и D2 рассеивалось 0,1...0,15 Вт. Это будет гарантировать, что стабилизируемое напряжение не измениться в случае провалов напряжения питания и не будет зависеть ни от потребляемого тока самого ОУ, ни от потребляемого тока, отдаваемого ОУ в нагрузку. Номиналы балластных резисторов для различных напряжений питания усилителей сведены в таблицу:

НАПРЯЖЕНИЕ ПИТАНИЯ УМЗЧ, В
НОМИНАЛЫ ТОКООГРАНИЧИВАЮЩИХ (БАЛАСТНЫХ) РЕЗИСТОРОВ
TL071
±20
560...620 Ом 0,25Вт
±30
1,5...1,7 кОм 0,5Вт
±40
1,7...2,2 кОм 1Вт
±50
2,2...2,7 кОм 1Вт
±60
3,3...3,6 кОм 1Вт
±70
4,3...4,7 кОм 1Вт
±80
5,1...5,6 кОм 1Вт
±90
6,2...6,8 кОм 2Вт
±100
6,8...7,5 кОм 2Вт

    Сразу же следует добавить, что и стабилитроны и балластные резисторы греются, следовательно на печатной плате необходимо предусмотреть более большие контактные площадки под эти элементы, чтобы они выступали в роли небольших теплоотводов. Так же более большая контактная площадка гораздо надежней для греющихся элементов и вероятность отхода от элемента припоя со временем сильно уменьшается.
    Заканчивая тему буферных усилителей осталось только заметить, что раз уж поставлен ОУ, то на нем можно организовать дополнительный узел, именуемый лимитером. ЛИМИТЕР - модуль измеряющий пиковый уровень выходного сигнала и на основании этих замеров регулирует коф усиления используемого ОУ, что исключает появление клиппинга на выходе усилителя. В аппаратуре магнитной записи что то похожее называлось АВТОМАТИЧЕСКИМ РЕГУЛЯТОРОМ УРОВНЯ.
    Основная проблема при создании лимитера это выбор постоянной времени для реакции лимитера, поскольку слишком быстрая реация будет довольно сильно изменять динамический диапазон звукового сигнала, а если она будет слишком большой, то лимитер не успеет обработать входной сигнал и "пропустит" клиппинг. На рисунке 28 приведен фрагмент схемы лимитера, организованного на базе буферного ОУ, т.е. это "доведенная" схема рисунка 25:

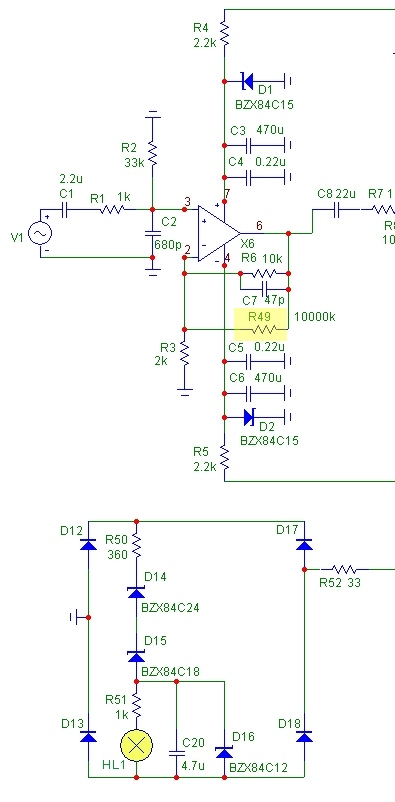

Лимитер из операционного усилителя
Рисунок 28. Организация лимитера.

    Схема специально организована самым примитивным образом - сигнал с выхода усилителя подается на правый вывод резистора R52, далее он выпрямляется диодным мостом на диаодах D12, D13, D17, D18 и подается на ограничитель амплитуды на D14 и D15. Напряжения стабилитронов D14 и D15 выбирается примерно на 5...8 В меньше, чем максимальное выходное напряжение усилителя мощности, а R50 ограничивает протекающий ток и совместно с С20 образует времязадающую цепочку времени реакции лимитера, т.е. как быстро лимитер снизит коф усиления буферного усилителя при появлении максимальной амплитуды сигнала. Время, через которое лимитер "вернет" первоначальный коф усиления буферному ОУ зависит от емкости С20 и сопротивления R51. D16 предохраняет лампу оптрона АОР124 от перегорания завышенным напряжением. Лампа HL1 "светит" на фоторезистор оптрона R49, который при освещении уменьшает свое сопротивление, существенно уменьшая коф усиления буферного ОУ.
    К сожалению оптронов ЛАМПА-ФОТОРЕЗИСТОР не так уж много, и взаимозаменяемость у них не очень хорошая, так что лучше поискать оптроны именно этой серии, причем лучше с буквой Б на конце, т.е. АОР124Б - при включенной лампе сопротивление фоторезистора снижается до 360 Ом, а у остальных этой серии до 1,2 кОм, хотя и этого достаточно для данного лимитера.

ПРОДОЛЖЕНИЕ СТАТЬИ
