    Однако ОУ хороши не только в буферных усилителях - используя наборы резисторов и конденсаторов на них можно построить и регуляторы тембра, причем и много полосные эквалайзеры, и фильтры только для определенного диапазона частот. Для примера рассмотрим схему рисунка 29:

Фильтр высокой частоты на ОУ

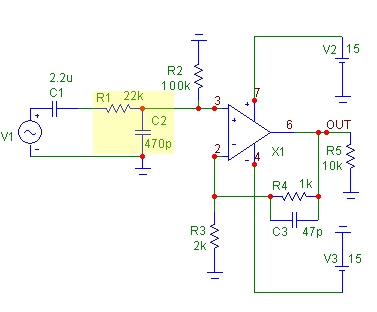

Рисунок 29. Фильтр высокой частоты.

    R1 и С2 образуют фильтр первого порядка, принцип которого лучше объяснить через реактивное сопротивление - при достижении определенной частоты реактивное сопротивление начнет уменьшаться и как только оно станет значительно меньше R1 амлитуда входного сигнала тоже начнет уменьшаться. Для проверки возьмем АЧХ данной схемы, нарисованную симулятором:


Рисунок 30.

    Теперь пересчитаем реактивное сопротивление С1 для частот, показанных на графике выше. Изгиб линии АЧХ начинается примерно на 2 кГц, для этой частоты реактивное сопротивление С2 будет составлять 169 кОм, по отношению к 22 кОм R1 это начинает ощущаться. На частоте 24,1 кГц сопротивление С2 будет составлять 14 кОм и это уже меньше сопротивления R1 в 1,6 раза, следовательно напряжение тоже должно уменьшиться в 1,6 раза, что собственно и происходит при напряжении в 1,22 В на низкой частоте 500 Гц на частоте 24 кГц амплитуда уменьшилась до 0,75 В, т.е. в те же самые 1,6 раза.
    Теперь добавим еще одно, точно такое же звено, как R1-С2, и получим фильтр второго порядка:

Создания фильтра второго порядка с использованием операционного усилителя
Рисунок 31. Фильтр второго порядка

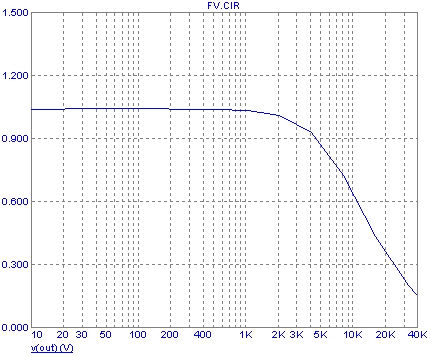

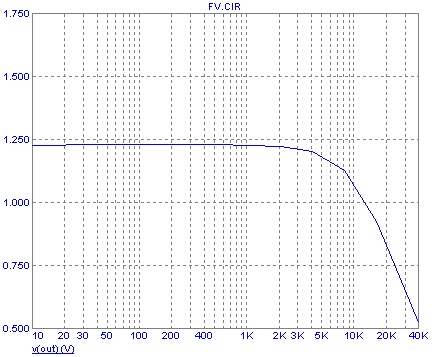

Рисунок 32. АЧХ фильтра второго порядка.


    Как видно из рисунка выходного напряжение на низких частотах снизилось, буквально на 0,2 В, а вот на высокой частоте завал происходит значительно интенсивней - теперь на частоте 24 кГц выходное напряжение составляет 0,3 В, что более чем в 2 раза меньше, чем в предыдущем фильтре. Для большей наглядности переведи эти значения в дБ, поскольку человеческое ухо уровень громкости воспринимает по логарифмическому закону, и АЧХ фильтра втрого порядка приобретает следующий вид:


Рисунок33. АЧХ фильтра второго порядка в дБ.

    Из графика теперь видно, что на частоте 24 кГц завал АЧХ составляет 10 дБ, т.е в 3 раза ниже от низкочастотного. Добротность данного фильтра, т.е. зависимость на сколько уменьшится коф усиления в зависимости от изменения частоты, составляет 5 дБ на октаву. Октава - музыкальное понятие, означающее, что частота изменилась ровно в 2 раза. В данном случае за отрезок для расчетов были взяты частоты 10 кГц и 20 кГц, м на этом участке амплитуда уменьшилась на 5,2 дБ.
    Рассмотрим еще один пример - фильтр третьего порядка, т.е. содержащий 3 одинаковых узла:

ОУ в фильтре третьего порядка

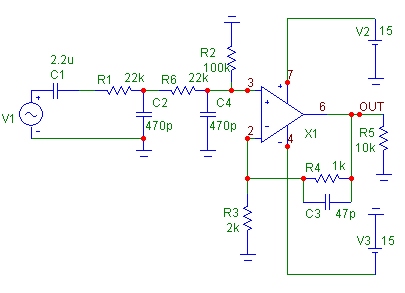

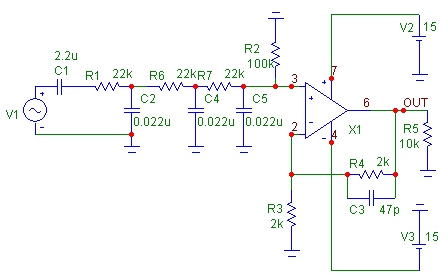

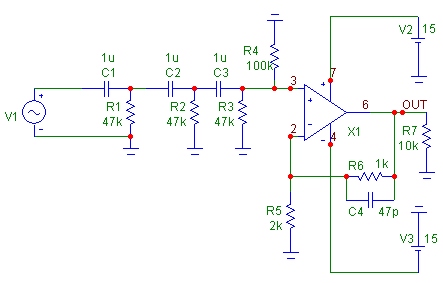

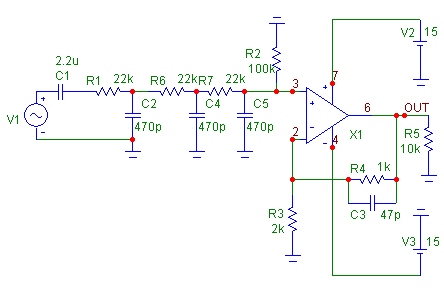

Рисунок 34. Фильтр третьего порядка.

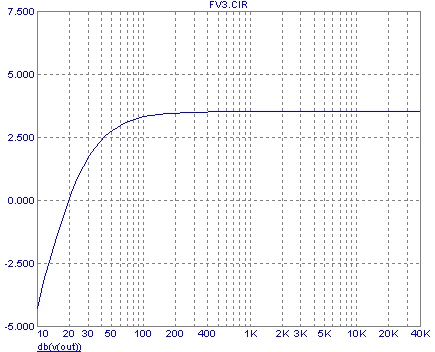

Рисунок 35. АЧХ фильтра третьего порядка.

    В этом фильтре "завал" АЧХ происходит 7,5 дБ на октаву, т.е. уменьшение амплитуды происходит гораздо интенсивней.
    По этому же принципу можно организовывать фильтры низких частот:

Фильтр низких частот с использованием ОУ
Рисунок 36. Фильтр низких частот

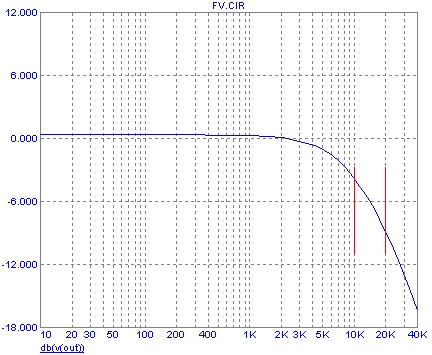

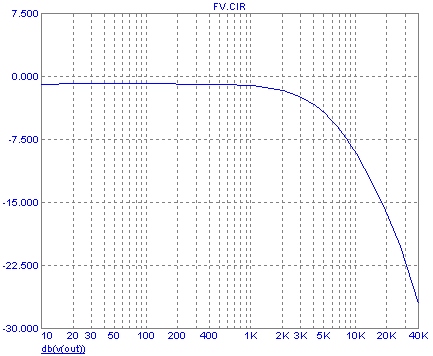

Рисунок 37. АЧХ фильтра низких частот

    Данные фильтры обычно используются в полных усилителях мощности для ограничения краев звукового диапазона, где обычно "селяться" неприятные помехи. Однако используя схемотехнику фильтра высоких частот можно организовать фильтр НЧ, для сабвуфера:

Самый простой фильтр НЧ для сабвуфера
Рисунок 38. Фильтр для сабвуфера

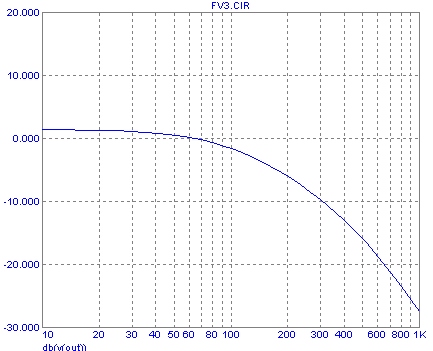

Рисунок 39. АЧХ фильтра для сабвуфера

    Не смотря на полную работоспособность данного фильтра рекомендовать его использование было бы не совсем корректно - у него нет ограничения в области инфранизких частот, а это увеличивает шанс перегрева катушки динамической головки или ее механическое повреждение от ударов о магнитную систему.
    Теперь в качестве фильтра рассмотрим следующую схему:

Схема полосовго фильтра на операционном усилителе

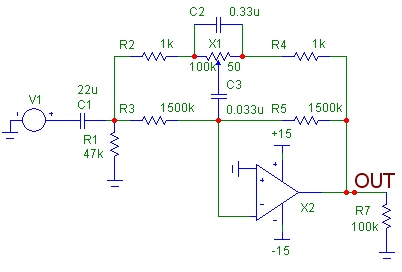

Рисунок 40.

    Здесь ОУ включен через инвертирующий вход, причем ООС ОУ содержит RC цепочки, которые однозначно будут влиять на АЧХ данной схемы. Так же схема содержит переменный резистор Х1, при среднем положении движка которого компоненты ООС и входной цепи делаются полностью симметричными, что дает право предположить, что ООС компенсирует изменения АЧХ, которые внесут входные элементы. На схеме слева от движка написано номинал резистора, в данном случае это 100 кОм, а справа - положение движка в процентах относительно его полного хода, т.е. 50 означает, что движок находится посередине. Для проверки суждений об АЧХ посмотрим на АЧХ данной схемы, сформированной симулятором:

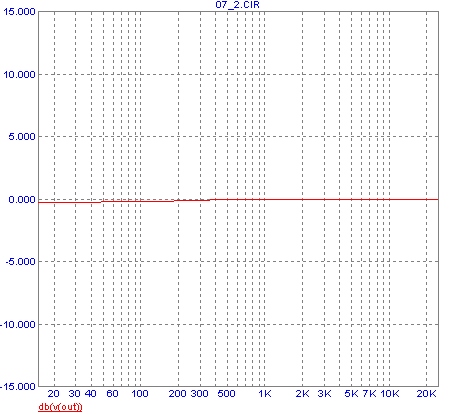

Рисунок 41.

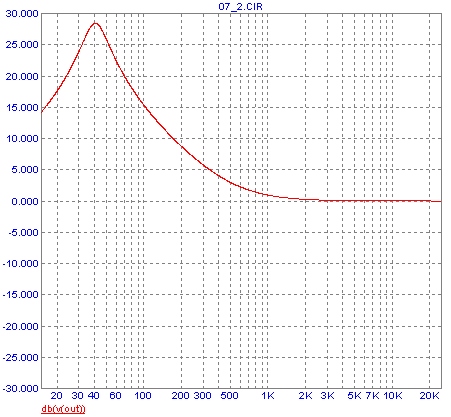

    Действительно - красная линия, отображающая форму АЧХ практически идет по нулевой отметке. Теперь передвинем движок переменного резистора в сторону R2:


Рисунок 42.

    Как видно из рисунка усилитель начал усиливать определенный участок АЧХ, расположенный в районе 40 Гц и это говорит о том, что реактивное сопротивление конденсаторов С2 и С3 изменяется на столько, что начинает влиять на ООС, причем форма полученной АЧХ сильно напоминает форму АЧХ LC резонансного контура, однако здесь нет индуктивностей, следовательно резонанс как таковой не возможен. Для определения частоты всплеска вводится дополнительное понятие - КВАЗИРЕЗОНАНС. Квазирезонанс может вызывать как всплеск АЧХ вверх, так и завал вниз - достаточно перевести движок переменного резистора в сторону R4:

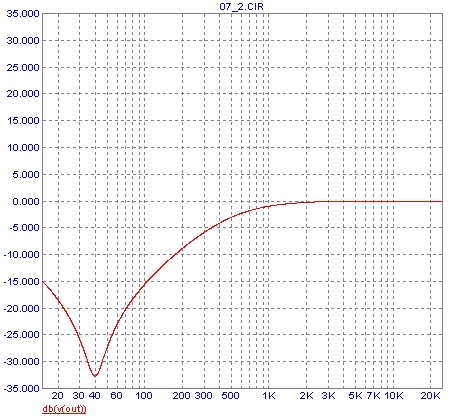

Рисунок 43

    Используя этот фильтр уже можно создать полноценный фильтр для сабвуфера, поскольку у него есть хорошее ограничения в области инфранизких частот. Единственно, что может потребоваться, так это изменить номинал частотозадающих конденсаторов, поскольку добротность у фильтра получается достаточно высокая. В результате получается следующая схема и ее АЧХ:


Рисунок 44

    Используя несколько фильтров включенных параллельно, но имеющих разные частотозадающие конденсаторы можно построить эквалайзер - регулятор тембра, производящий регулировку в четырех и более участках АЧХ (полосах). На рисунке 45 приведена схема подобного эквалайзера на 8 полос:

Восьмиполосный эквалайзер на операционных усилителях

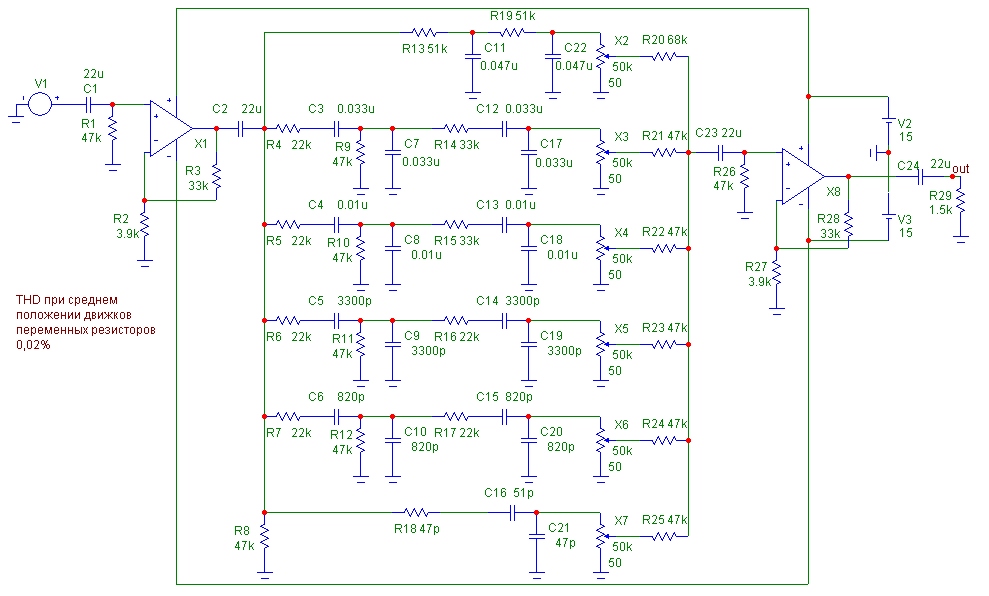

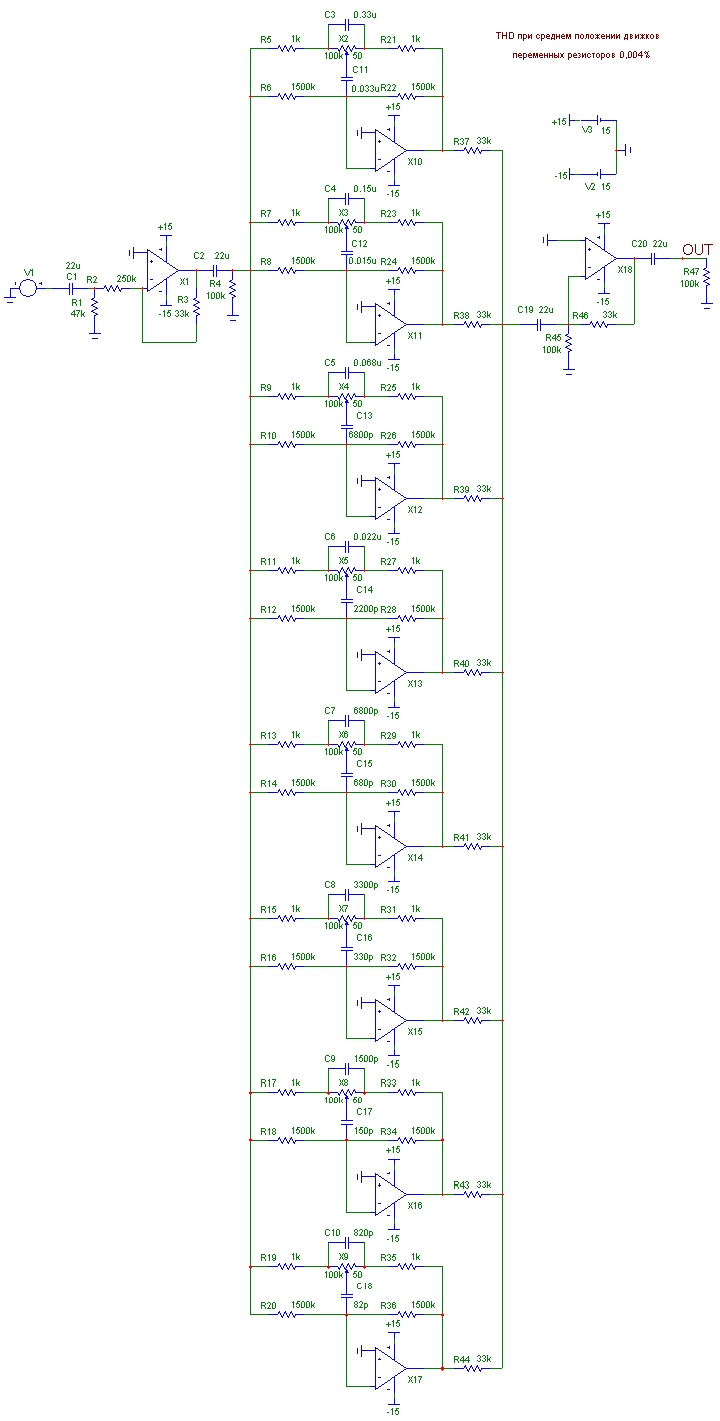

Рисунок 45. Принципиальная схема эквалайзера на 8 полос. УВЕЛИЧИТЬ

    Однако это далеко не единственный способ постройки эквалайзеров с использованием ОУ. На рисунке 47 приведена схема полностью пассивного эквалайзера, в котором ОУ выполняют роль буферного усилителя (Х1) и компенсатора потерь (Х2).

Шестиполосный эквалайзер с использованием ОУ
Рисунок 46. Принципиальная схема пассивного эквалайзера,
опубликованного в журнале РАДИО в восьмидесятых годах. УВЕЛИЧИТЬ

    Иногда для построения эквалайзеров на базе ОУ используют отдельные полосовые фильтры, включенные в ООС другого ОУ. Это позволяет уменьшить влияние полос друг на друга, а так же в широких пределах изменять величины подъема-завала участка АЧХ выбранной полосы:

Шестиполосный графический эквалайзер

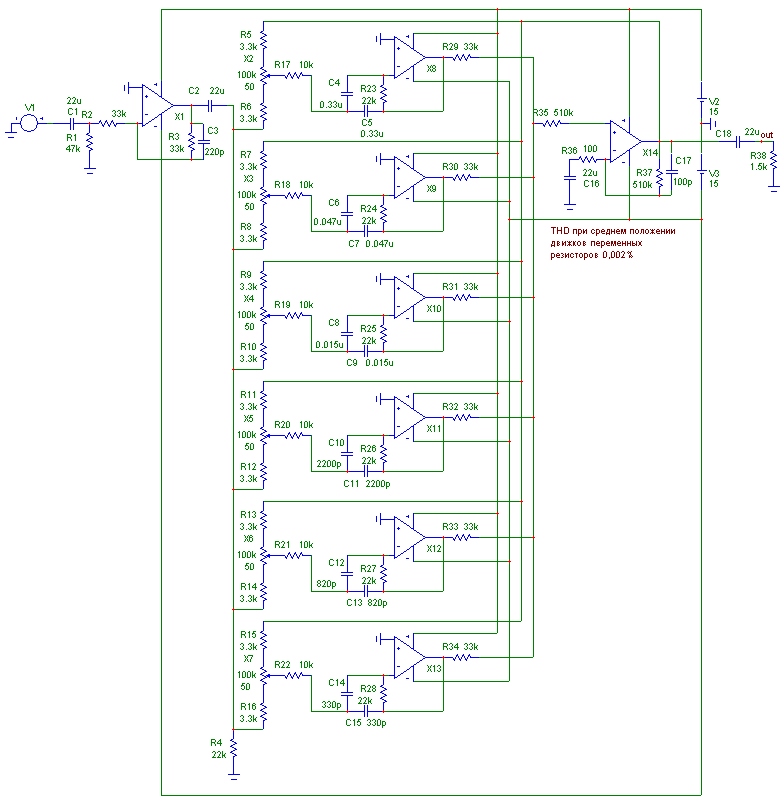

Рисунок 47. УВЕЛИЧИТЬ

    Однако при построении стереофонического эквалайзера желательно чтобы оба канала были идентичны друг другу, а это требует использование и резисторов и конденсаторов без разброса параметров. Найти такие весьма затруднительно, поэтому приходится подбирать и резисторы и конденсаторы. Избавиться от этой неприятности позволит изменение схемотехники полосовых фильтров, а именно использование регулируемых фильтров. В восьмидесятых годах в РАДИО была опубликована схема подобного эквалайзера на базе К157УД2. Использование именно этих ОУ было обоснованно тем, что они сдвоенные. Однако на сегодня не дефицитны микросхемы, содержащие в своем корпусе 4 ОУ, следовательно увеличение количества ОУ для регулируемых фильтров практически не скажется на увеличении количества микросхем. Схема эквалайзера на пять полос на базе регулируемых фильтров приведена на рисунке 48, причем данный эквалайзер может легок расширяться до 15-ти полосного:

Использование сдвоенных и счетверенных операционных усилителей существенно раширяет их применение

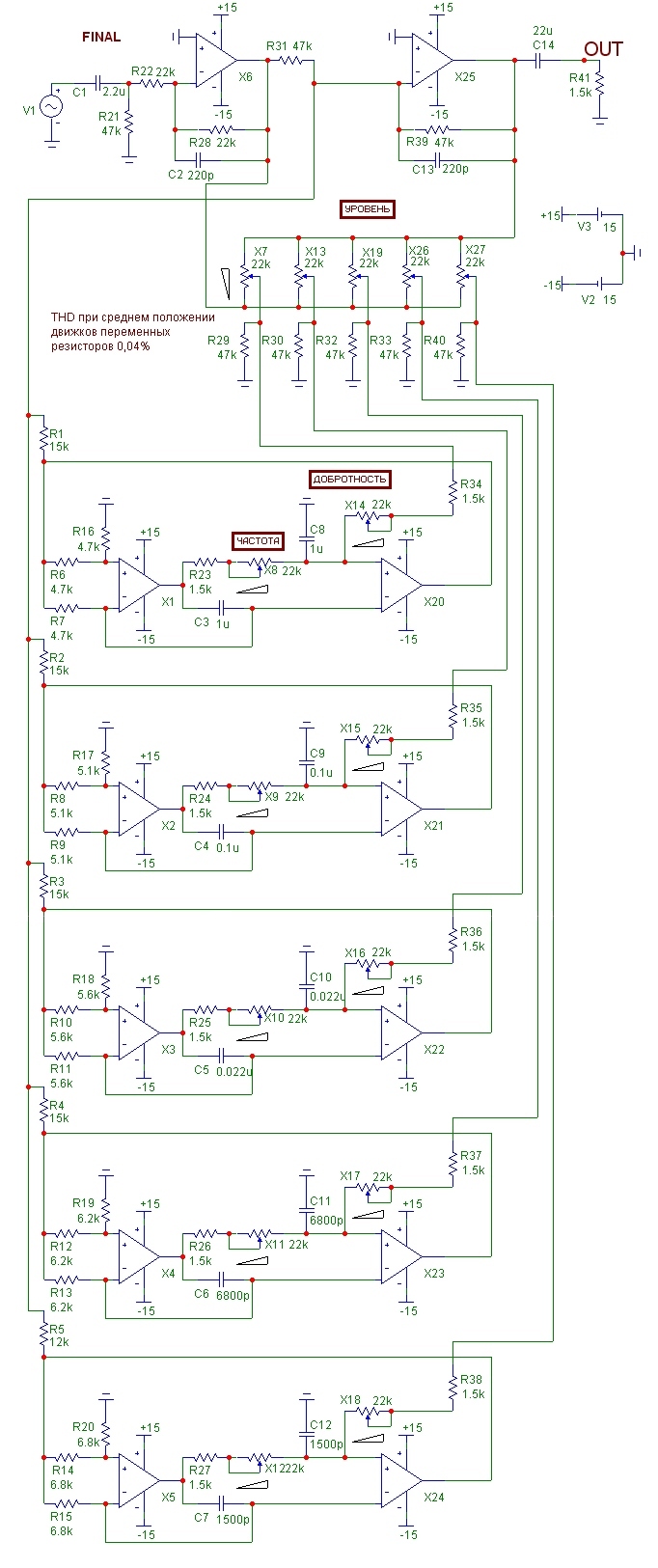

Рисунок 48. УВЕЛИЧИТЬ

    Кстати сказать - все предлагаемые выше эквалайзеры были из разрядка графических, т.е. при использовании ползунковых переменных резисторов возле каждого движка нанести градуировку, то по положению движка резистора можно судить о форме АЧХ:

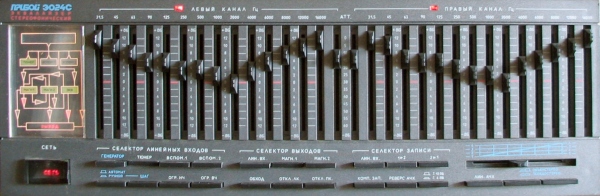

Рисунок 49. Передняя панель графического эквалайзера ПРИБОЙ Э024С

    Однако есть еще одна разновидность эквалайзеров - параметрические. Данные эквалайзеры позволяют влиять не только на подъем-завал АЧХ на определенном участке, но и перемещать этот участок и кроме этого регулировать добротность.


Рисунок 50. Передняя панель параметрического эквалайзера Klark Teknik DN410

    В быту такие эквалайзеры используются крайне редко, тем не менее именно они позволяют более точно откорректировать АЧХ в зависимости от необходимости.
    Речь собственно о параметрических эквалайзерах зашла потому, что схема рисунка 48 позволяет трансформировать данный эквалайзер в параметрический, для чего необходимо подстроечные резисторы полосовых фильтров заменить на последовательно соединенный подстроечный резистор меньшего номинала и переменный резистор, выведенный на переднюю панель.
    С другой стороны никто не запрещает использовать одну полосу данного эквалайзера для выделения и усиления узкого участка АЧХ, который как раз и необходим для создания многофункционального фильтра для сабвуфера, к которому остается только добавить фазовращатель, чтобы устранить изменение фазы, происходящее в самом фильтре. В результате получается следующая схема фильтра для сабвуфера:

Универсальный фильтр НЧ на ОУ

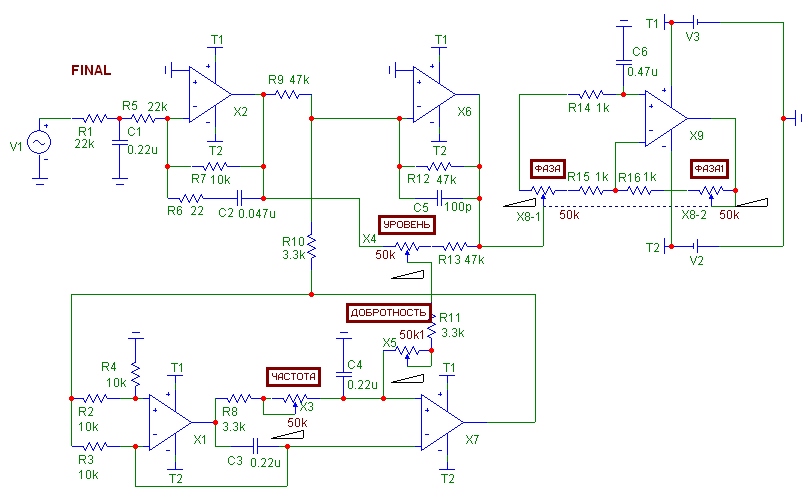

Рисунок 51. Принципиальная схема фильтра сабвуфера. УВЕЛИЧИТЬ

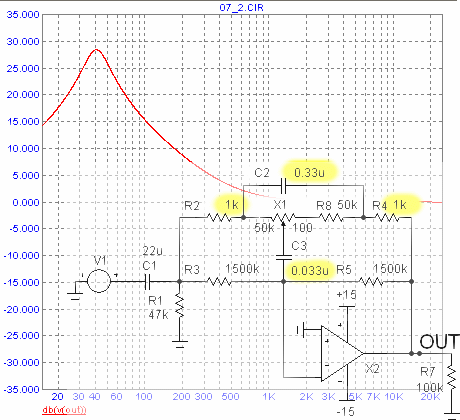

    На рисунках 52 и 53 приведены изменения формы АЧХ в зависимости от регулировки частоты и добротности:


Рисунок 52. Изменение частоты фильтра для сабвуфера

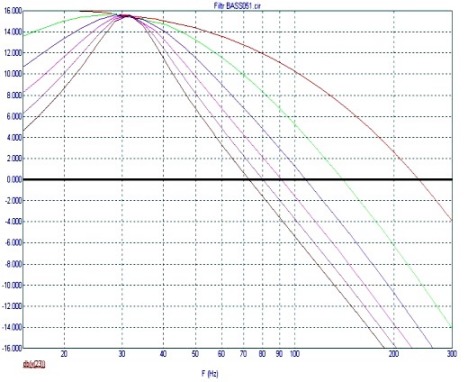

Рисунок 53. Изменение добротности фильтра для сабвуфера.

    Все рассмотренные ранее варианты применения ОУ были основаны на использовании ООС - отрицательной обратной связи. Однако ОУ может быть охвачен и положительной обратной связью - ПОС, т.е. обратная связь заводится на НЕИНВЕРТИРУЮЩИЙ ВХОД. Такое включение позволяет "оцифровывать" некоторые аналоговые события, например при достижении определенной температуры должно произойти какое то событие, например включиться вентилятор принудительного охлаждения, а как только температура понизится ниже определенной температуры - выключиться. Подобные действия может осуществлять схема управления вентилятором, приведенная на рисунке 54.

Операционный усилитель управляет системой охлаждения

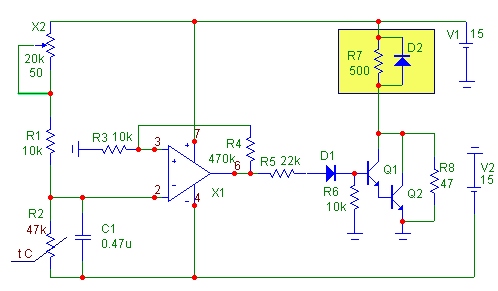

Рисунок 54. Принципиальная схема управления вентилятором.

    На схеме R7 выступает в роли вентилятора от компьютерной техники, размер которого и производительность, зависят уже от конструктивного исполнения усилителя. Подстроечным резистором Х1 регулируется порог срабатывания терморегулятора. Резистор R8 служит для включения вентилятора на минимальных оборотах и должен быть мощностью не менее 1 Вт, а сопротивление подбирается в зависимости от производительности. Для большей наглядности подключим к схеме генератор низких частот с небольшой амплитудой, имитирующей изменение R2 в зависимости от температуры и сравним входное и выходное напряжения ОУ:

Управление вентилятором

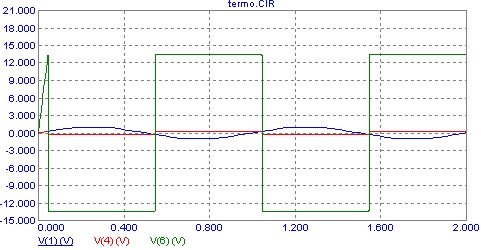

Рисунок 55. Входные и выходное напряжения ОУ.

    Здесь синей линией обозначен входное напряжение на инвертирующем входе, красной на не инвертирующем, а зеленой - на выходе ОУ. Поскольку выходное напряжение изменяется, то через резистор R4 оно влияет и на величину напряжения на не инвертирующем входе, однако на этом рисунке зависимость изменений видно не очень хорошо, поэтому отключим напряжение на выходе ОУ и более внимательно рассмотрим напряжения на входах:

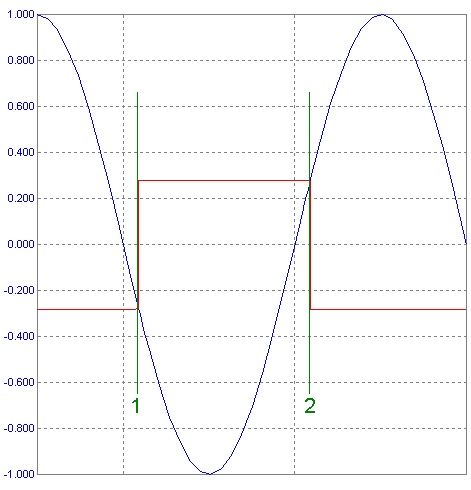

Рисунок 56. Напряжение на входа ОУ.

    Пока терморезистор R2 холодный его сопротивление велико и на инвертирующем входе напряжение будет положительным, следовательно напряжение на выходе ОУ будет максимально приближено к минусовому напряжению питания (синяя линия рисунка 56), а это в свою очередь повлечет появление небольшого отрицательного напряжения на не инвертирующем входе, примерно -0,3 В (красная линия рисунка 56). По мере нагрева R2 его сопротивление начнет уменьшаться, что повлечет уменьшение напряжения на инвертирующем входе ОУ, а затем переход в отрицательное значение.
    Как только напряжение на инвертирующем входе станет меньше, чем на не инвертирующем значение напряжения на выходе ОУ начнет увеличиваться, что повлечет увеличение напряжения на не инвертирующем входе и разница напряжения на входах ОУ еще больше увеличится. Поскольку ОУ усиливает только разницу напряжения на инвертирующем и не инвертирующем входах увеличение разницы напряжений повлечет еще большее увеличение выходного напряжения на выходе ОУ и разница входных напряжений станет еще больше. Таким образом образуется лавинный процесс, который способствует почти мгновенному изменению выходного напряжения на выходе ОУ, что собственно и происходит на рисунке 56, в точке 1 шкалы времени. По окончании этого процесса на выходе ОУ формируется напряжение, близкое по значению к положительному источнику питания, а на не инвертирующем входе появляется положительное напряжение равное 0,3 В.
    Появление положительного напряжение на выходе ОУ открывает транзистор Q1 (2N5551), который в свою очередь открывает Q2 (BD139) и вентилятор увеличивает обороты до максимальных. Кстати сказать - напряжение почти 15 В можно подавать далеко не на все компьютерные вентиляторы, поскольку не у всех вентиляторов устройство управления обмотками двигателя позволяет работать на повышенных оборотах. При достижении максимальных оборотов и дальнейшем увеличении напряжения питания магнитное поле вклеенных магнитов двигателя уже успевает "проскочить" нужный датчик Холла и в результате повышается вибрация двигателя, падают обороты и резко увеличивается нагрев силовых ключей двигателя. Поэтому, при питании схемы от напряжения ±15 В следует предусмотреть резистор на 0,5 Вт, включенный последовательно с вентилятором. Сопротивление этого резистора подбирается таким образом, чтобы на вентиляторе было 12-13 В, обычно 5...10 Ом хватает.
    Как только началось охлаждение, по логике, сопротивление терморезистора должно увеличиваться, но допустим, что тепловое сопротивление радиатора не очень хорошее и терморезистор продолжает нагреваться, а напряжение на инвертирующем входе продолжает уменьшаться.
    Но спустя какое то время спустя терморезистор начнет охлаждаться и его сопротивление начнет увеличиваться, а напряжение на инвертирующем входе начнет увеличиваться, дойдет до нуля и перейдет в положительное значение. Как только напряжение достигнет значения, равного напряжению на не инвертирующем входе и сразу же начнется лавинный процесс, но уже в отрицательную сторону - на выходе начнет уменьшаться провоцируя уменьшение напряжения на не инвертирующем входе увеличивая разницу напряжений на входа ОУ и в конце концов максимально приблизится в напряжению минусового напряжения питания. Что собственно и происходит во временной точке 2, в которой и выключается вентилятор.
    Как видно из графика переключение ОУ происходит не при одной и той же температуре - сначала должен произойти небольшой перегрев (напряжение на терморезисторе должно стать меньше -0,3 В), по отношению к установленной величине, а затем небольшое переохлаждение (напряжение на терморезисторе должно превысить +0,3 В). Исходя из этого можно построить график, изображенный на рисунке 57:


Рисунок 57.

    Получившаяся схема представляет одину из возможных реализаций триггера Шмитта или компаратора, а представленный на рисунке 57 график является описанием петли Гистерезиса, т.е. данную схему можно рассматривать как простейший аналого-цифровой преобразователь - АЦП.
    Кроме контроля за температурой подобные схемы компараторов могут использоваться для управления вторым уровнем питания в мощных усилителях звуковой частоты класса Н. Принцип работы данных усилителей основан на разделении напряжения питания на две, обычно одинаковые части, и пока уровень выходного сигнала меньше более низкого питания оконечный каскад использует именно низковольтный источник. Как только амплитуда выходного сигнала начинает приближаться к величине напряжения питания на оконечный каскад подается "вторая часть" питания. Для более подробного рассмотрения используем усилитель Холтона:

ОУ в качестве компараторов

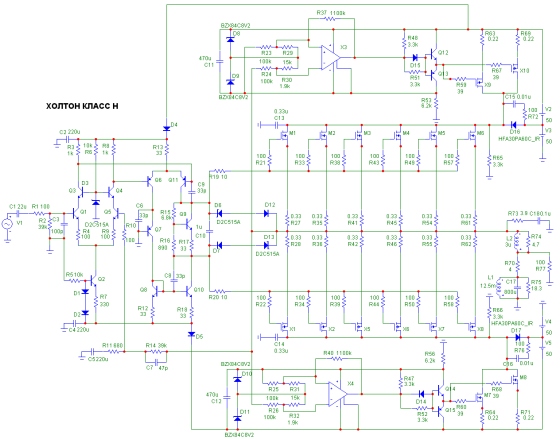

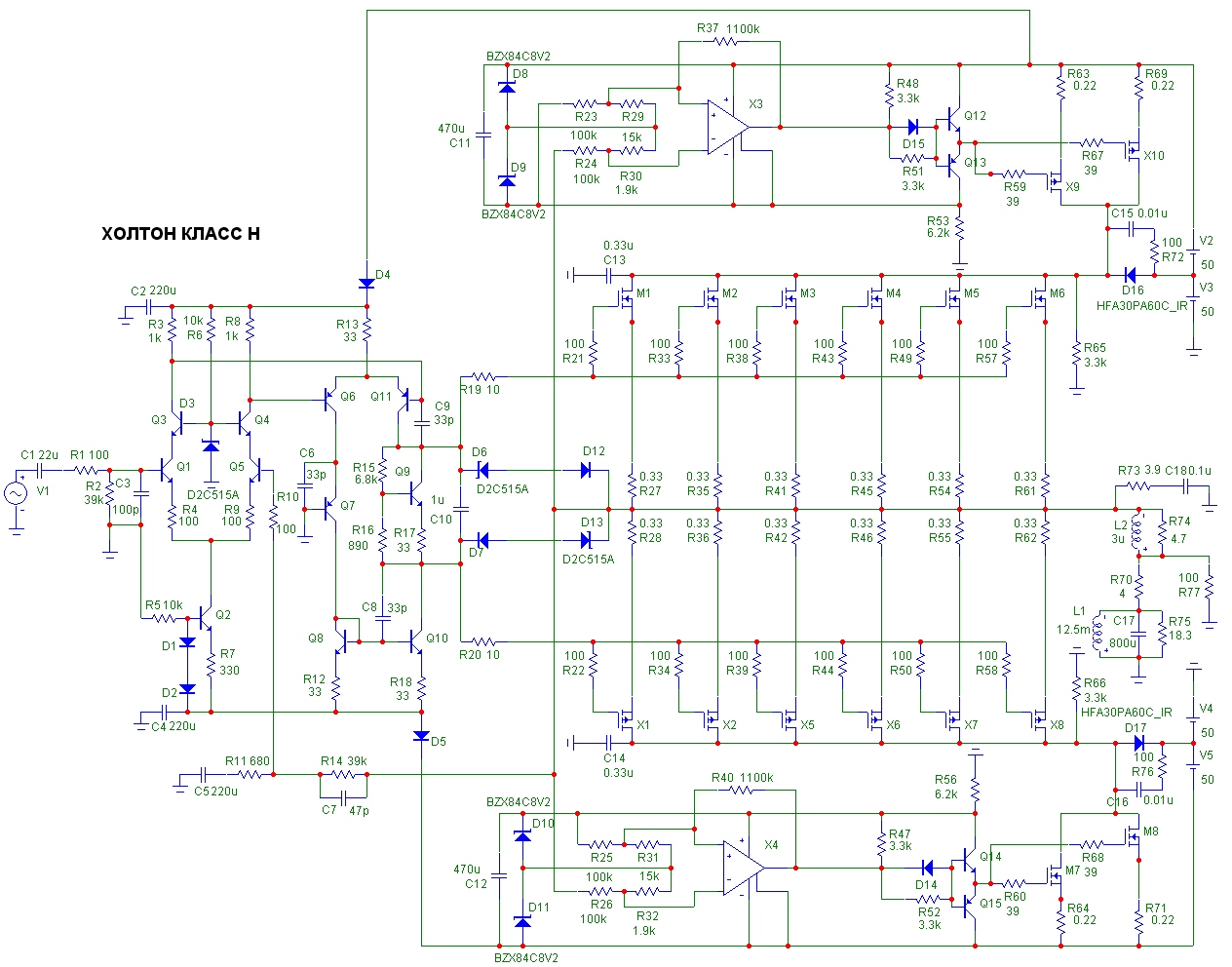

Рисунок 58. Принципиальная схема Холтона в классе H. УВЕЛИЧИТЬ

    В этой схеме в качестве компаратора используется специализированный ОУ LM311, имеющий на выходе транзистор и выведенными эмиттером и коллектором, что значительно расширяет возможности данной микросхемы - возможно включение и повторителем, и выходом с открытым коллектором.
    Как только напряжение на выходе усилителя достигает значения +40 В компаратор Х3 изменит напряжение на своем выходе и откроются транзисторы Х9 и Х10 и напряжение +100 В будет подано на стоки транзисторов оконечного каскада. Как только напряжение на выходе снизится ниже 22 В компаратор снова изменит свое состояние и "второй этаж" питания будет отключен. Напряжения при которых подключается и выключается "второй этаж" питания определяется положением движка подстроечного резистора R30, а петля Гистерезиса формируется резистором R37 и в данной схеме номинал этого резистора несколько занижен для большей наглядности. При повторении схемы рекомендуется использовать номинал на 2,2 МОм. Если есть уверенность в том, что у Вас ПРАВИЛЬНАЯ разводка печатной платы и вероятность возникновения импульсных наводок сведена до минимума, то от этого резистора можно вообще отказаться - внутренняя структура микросхемы позволяет.
    Для минусового плеча происходит тот же самый процесс, только за ним следит компаратор на X4, а второй уровень питания подключают транзисторы М7 и М8.

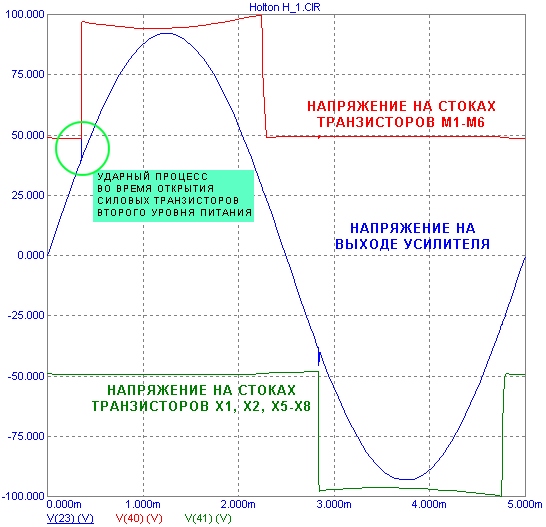

Рисунок 59. Управление вторым уровнем питания усилителя класса H.

    В качестве транзисторов для подключения второго уровня питания на схеме используются IRF640 и IRF9640, как самые распространенные. Резисторы R63, R64, R69, R71 используются для уменьшения ударного процесса, который происходит в момент открытия транзисторов второго уровня и который неизбежно проявляется на выходном сигнале. Для уменьшения этого же процесса служат и конденсаторы С13 и С14. Если проблем с комплектацией нет, то вместо пар силовых транзисторов можно использовать по одному использовать более сильноточные транзисторы IRF5210 для плюсового плеча и IRF3710 для минусового. Резисторы в истоках необходимо уменьшить до 0,1 Ома. Питание систем управления осуществляется от параметрических стабилизаторов R53-D8-D9, для положительного плеча питания и R56-D10-D11, для отрицательного плеча. Два одинаковых стабилитрона обеспечивают виртуальную среднюю точку именно для каждого ОУ и эта точка является опорным для работы компаратора.
    Ну а что собственно дает такое включение оконечного каскада? Прежде всего уменьшения рассеиваемого тепла оконечным каскадом, поскольку изменяясь напряжение питания оконечного каскада существенно уменьшает рассеиваемое этим каскадом тело. А поскольку тепла выделяться стало значительно меньше, то уже можно использовать и меньшее количество пар транзисторов для этого самого, оконечного каскада, а это уже экономия средств. Кроме этого, в качестве транзисторов конечного каскада используются IRFP240-IRFP9240, максимальное напряжение СТОК-ИСТОК равно 200 В, следовательно напряжение питания усилителя по традиционной схеме не должно превышать ±90 В (десять вольт на технологический запас, хотя этого мало). Используя двух уровневое питание напряжение можно увеличивать, поскольку в любой момент времени к транзисторам будет приложено не более 3/4 от общего напряжения питания. Другими словами - даже при питании от двухуровневого питания ±50 В и ±100 В к транзисторам будет приложено напряжение не более 150 В, поскольку даже при максимальной амплитуде выходного сигнала один из транзисторов управления вторым уровнем будет закрыт - если на выходе плюсовая полуволна будет закрыто управление "вторым этажом" минусового напряжения и наоборот - если на выходе минусовая полуволна, то будет закрыто управление плюсового "второго этажа".
    Схемотехнически можно организовать работу компаратора таким образом, что он будет отслеживать не один уровень сравниваемого с опорным напряжения, а два. Подобные компараторы называются двух пороговыми, а использовать их можно, например для контроля напряжения питания усилителя, для контроля за уровнем постоянного напряжения на выходе усилителя. С защиты от постоянного напряжения для АС и начнем:

ОУ в защите акустической ситемы от постоянного напряжения

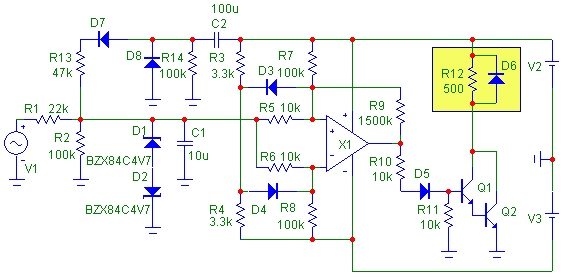

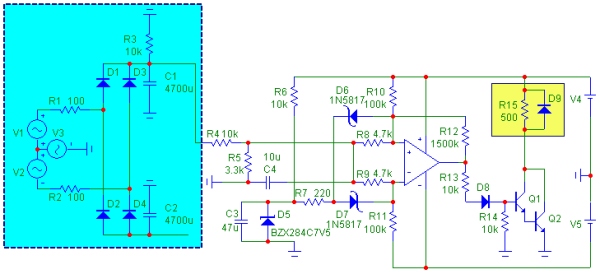

Рисунок 60. Защита АС от постоянного напряжения.

    Здесь на входа ОУ изначально поддано напряжения смещения , организованное на диодах D3 и D4 (1N4148). В качестве выхода усилителя мощности служит генератор синусоидального сигнала V1 и если на нем появляется напряжение плюсовое постоянное напряжение, то увеличить величину на не инвертирующем входе оно не может - не даст D3, а вот на инвертирующем входе увеличению положительного напряжения ни чего не мешает и на выходе ОУ сформируется почти минус напряжения питания, что повлечет закрытие составного транзистора Q1-Q2 и реле (R12) отключится. Если же на выходе усилителя появляется минусовое напряжение, то увеличиваться, точнее уменьшаться оно не сможет на инвертирующем входе - не даст D4, а вот на не инвертирующем входе оно без припятственно может принимать отрицательные значения, что так же повлечет к появления на выходе ОУ почти минусового напряжения питания и реле снова отключится. Для примера подадим с генератора напряжение амплитудой 9 В и частотой 0,1 Гц, которое можно считать за имитацию постоянного напряжения:

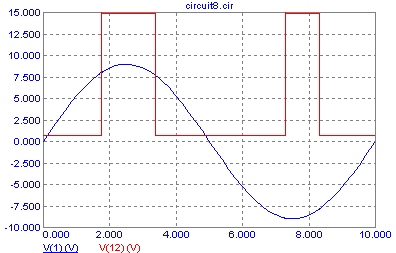

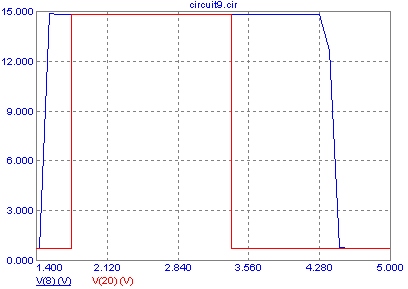

Рисунок 61. Временные диаграммы работы защиты АС, длительность 10 сек.

    Синяя линия - сигнал с генератора, красная - напряжение на коллекторах Q1 и Q2.
    Цепочка С2 и R13 служит для задержки подключения АС в момент включения усилителя и на короткое время (пока С2 заряжается) подает небольшое положительное напряжение на вход устройства.
    А чем эта схема лучше популярных транзисторных аналогов? Есть один нюанс, который рано или поздно может довести до неприятностей. Для примера возьмем одну из популярных схем защиты от постоянного напряжения:

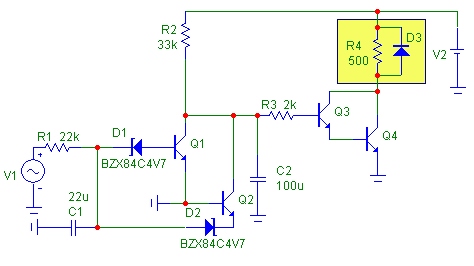

Рисунок 62. Принципиальная схема защиты АС от постоянного напряжения.

    Плюс на выходе усилителя открывает Q1- Q3 закрывается, минус на выходе усилителя открывает Q2 - Q3 закрывается, вроде бы все верно, но вот как это происходит? Емкость C2 достаточно велика и мгновенно включить и выключить реле она не позволит, следовательно уменьшается скорость замыкание и размыкания контактов реле, что вызывает подгорание контактов и к конечном итоге - выходу из строя реле. Для наглядности рассмотрим графики напряжения на коллекторах управляющих реле транзисторов:


Рисунок 63. Осциллограммы на коллекторах силовых транзисторов.

    Здесь синяя линия это напряжение на коллекторе Q2 рисунка 62, а красная на коллекторе транзистора Q2 рисунка 60. Как видно из рисунка для традиционной защиты изменение напряжения питания для реле происходит в течении 0,1 сек, в то время как для защиты с ОУ время переключения зависит только от скорости самого ОУ и быстродействия силовых транзисторов, т.е. практически мгновенно, по сравнению с традиционной.
    По этому же принципу можно организовать софт-старт для усилителя мощности, а кроме самого софт-старта схема будет осуществлять и контроль за напряжением питания. Если вторичное питания будет изменяться выше или ниже установленного предела, например при проведении сварочных работ на этой же фазе сетевого напряжения, или во время ветреной погоды произойдет перехлест проводов сетевой линии и в розетке появится 280-340 В, то данная схема автоматически переведет усилитель в режим старта. Если ситуация продлится довольно долго, то это вызовет перегорание токоограничивающего резистора и усилитель вообще отключится. Принципиальная схема приведена на рисунке 64:


Рисунок 64.

    Здесь V1 и V1 имитируют вторичные обмотки силового трансформатора, V3 - имитация скачков сетевого напряжения, R1 и R2 - имитируют ОДИН резистор, включенный последовательно с первичной обмоткой силового трансформатора и шунтируемый контактами реле, обмотку которого имитирует резистор R15, R 3 - имитация тока покоя усилителя мощности. Для получения более узкого диапазона срабатывания в схеме использованы диоды Шотки, поскольку на них меньшее падение напряжения, можно заменить на 1N4144.
    В момент включения С3 разряжен и реле выключено, зарядка конденсаторов фильтров вторичного питания происходит через резистор, установленный последовательно с первичной обмоткой трансформатора. Зачастую время зарядки конденсаторов вторичного питания превышает время зарядки С3, следовательно контакты реле остаются разомкнутыми. Как только на верхнем выводе С1 напряжение достигает определенного уровня срабатывает компаратор и включает реле - схема перешла в рабочий режим. как только напряжение на С1 станет меньше или больше установленного подстроечным резистором R5 напряжения компаратор снова сработает и отключит реле - питание будет осуществляться через токоограничивающий резистор. Мощности трансформатора уже не хватит сжечь оконечные транзисторы усилителя, в котором при скачках начнут формироваться переходные процессы. Однако если емкости конденсаторов достаточно велики, то запасенной в них энергии может быть достаточно, чтобы что то вышло из строя, поэтому рекомендуется использовать сильноточное высоковольтное реле с тремя переключающими группами контактов. Одна группа будет шунтировать резистор в первичной обмотке трансформатора, а вторая токоограничивающие резисторы, установленные по шинами питания уже после основных конденсаторов вторичного питания:

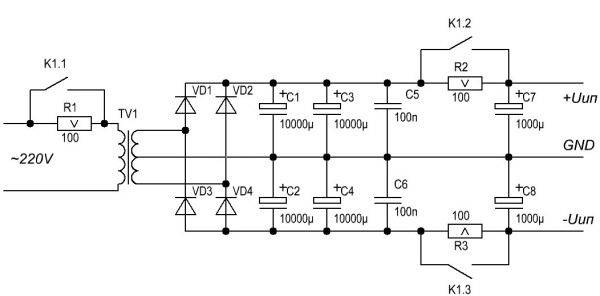

Рисунок 65. Наиболее оптимальное использование контактных групп реле.

    Как дополнительный сервис данная схема может еще следить за техническим состоянием С1 (рисунок 64) и если его емкость уменьшится от "высыхания", устройство даже не даст подать питание на усилитель мощности. Но тут нужно будет добавить точно такую же схему и для слежения за техническим состоянием конденсаторов минусового плеча питания, впрочем использование ОУ типа TL072 (в одном корпусе 2 ОУ) сократит количество используемых деталей.
    На последок осталось рассмотреть еще один способ использования ОУ, обычно применяемый в высококачественных усилителях мощности, причем применение именно в качестве усилителя постоянного напряжения.
    Для обеспечения на выходе усилителя мощности постоянного напряжения максимально приблежонного к нулю используют интеграторы - модули, которые следят за величиной именно постоянного напряжения и исходя из величины постоянной составляющей вносят коррективы в режимы усилителя, тем самым приближая уровень постоянного напряжения к нулю. Для примера возьмем все тот же усилитель Холтона:

Создание интегратора на операционном усилителе

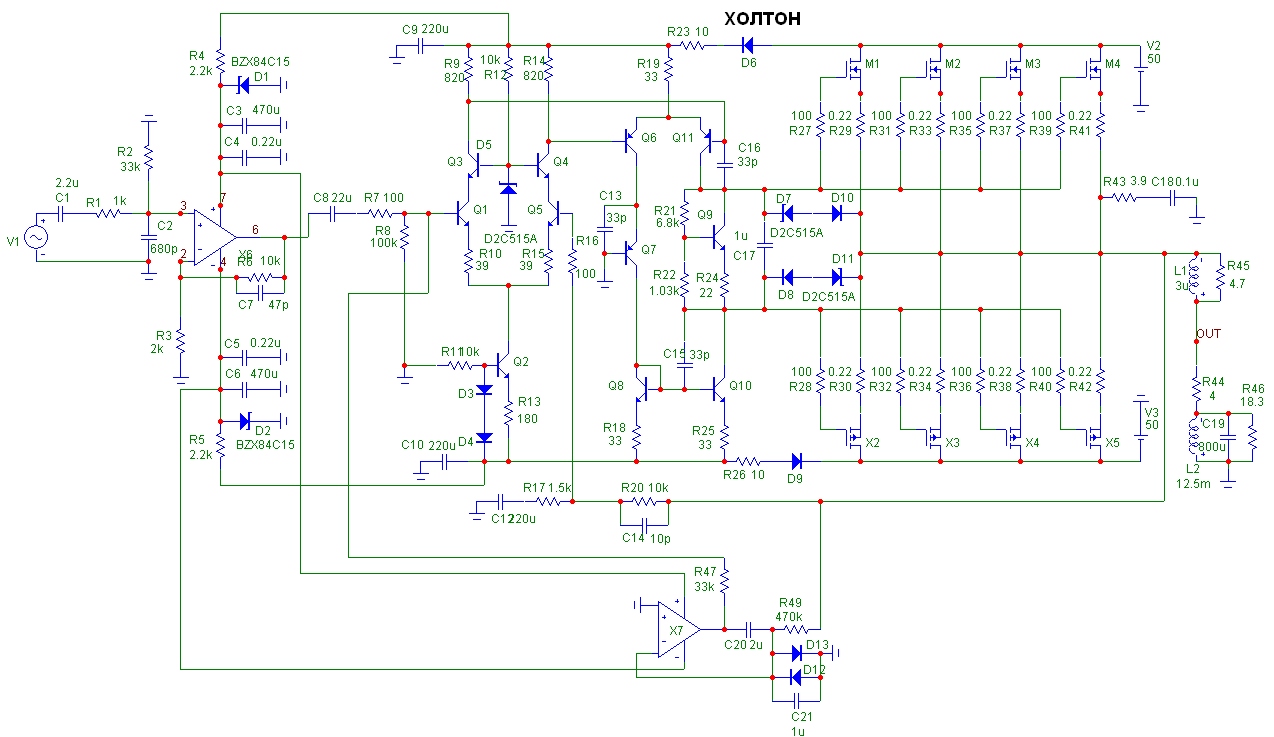

Рисунок 66. Принципиальная схема усилителя Холтона
с буферным усилителем и интегратором. УВЕЛИЧИТЬ

    Выходное напряжение усилителя мощности через резистор R49 попадает на конденсатор С21, который отфильтровует переменную составляющую сигнала. Встречно включенные диоды D12 и D13 исключают превышение входного напряжения для ОУ, предохраняя его от перегрузки. Далее напряжение попадает на инвертирующий вход ОУ Х7 и сравнивается с нулем, который подается на не инвертирующий вход ОУ. ОУ охвачен глубокой ООС, но только по переменному напряжению - это конденсатор С20, следовательно он усиливает только постоянное напряжение, которое с выхода ОУ, через резистор R47 подается на вход усилителя. Если на выходе усилителя постоянное напряжение положительное, то интегратор на своем выходе формирует отрицательное напряжение такой величины, чтобы напряжение на выходе усилителя стало равным нулю ОУ интегратора входное напряжение сравнивает именно с нулем. Если же выходе усилителя отрицательное напряжение, то на выходе ОУ формируется положительное напряжение, снова выравнивающее выходное напряжение самого УМ с нулем.
    Введение интегратора позволяет более точно контролировать наличие постоянной составляющей на выходе усилителя и автоматически корректирует ее, что позволило существенно увеличить входное сопротивление самого усилителя - на рисунке 25 R8 равно 10 кОм, номиналом именно этого резистора выставлялся ноль на выходе усилителя.
    Вот собственно и все основные способы применения ОУ в звукотехнике, если придумаете свои - честь Вам и хвала.
    Можно конечно упрекнуть в том, что не упомянуты мощные ОУ, которые можно самостоятельно использовать как усилители мощности, например TDA2030, TDA2050 и т.д. Но это спорный вопрос. С одной стороны это уже интегральные усилители мощности, как бы отедльная ветка, с другой все варианты включения ОУ для них подходят и они точно так же как ОУ могут суммировать сигналы, изменять их АЧХ, могут работать компараторами, причем стоимость TDA2030 меньше стоимости ОУ, транзистора и реле, необходимые для управления вентилятором, а ведь TDA2030 способна без дополнительных элементов управлять компьютерным вентилятором, причем не одним, а несколькими, включенными как последовательно, при увеличении питания, так и паралельно - диапазон питающих напряжений позволяет. Опять же - подавляющее большинство дискретных усилителей можно рассматривать как ОУ, поскольку они имеют и не инвертирующий вход и иневертирующий, следовательно все законы обратных связей ОУ для них вполне применимы. Так что додумывайте дальше сами - ВОТ ЭТО БУДЕТ ТВОРЧЕСКИМ ПОДХОДОМ.
    Предвидя упрек, что можно было бы добавить небольшой справочный листок по наиболее популярным ОУ отвечу - подобный листок в стадии разработки и появится в середине-конце октября в виде приложения к данной статье.

    Одним из недостатков данной статьи является отсутствие фотографий и чертежей печатных плат, однако здесь предложены схемы, некоторые из которых собирались отдельными модулями более двадцати лет назад, а в случае необходимости установки сегодня они просто интегрируются непосредственно в плату устройства, а не используются как отдельный модуль. Так что печатные платы разрабатывайте сами.

Операционные усилители делятся на несколько категорий, самая популярная - ОУ широкого применения, имеющие не плохие параметры, но на сегдня считающиеся средними. Есть ОУ прецизеонные, пердназначенние для использования в измерительной аппаратуре. Аесть специально для аудиоустройств.
    Чем они отличаются кроме цены? Прежде всего принципиальной схемой. Для примера возьмем принципиальную схему ОУ широкого применения TL071 и считающийся звуковым:

Принципиальная схема операционного усилителя  TL071

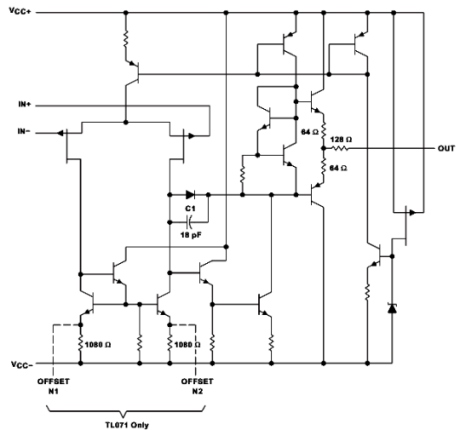

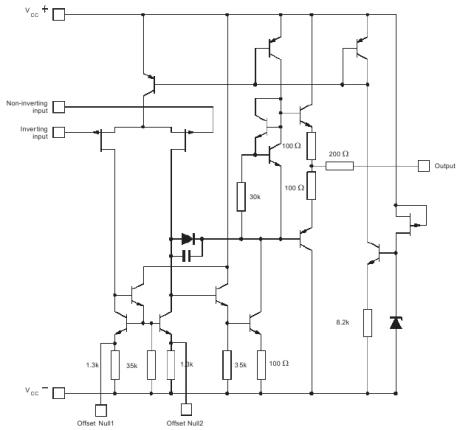

Рисунок 1. Принципиальная схема операционного усилителя TL071


Принципиальная схема операционного усилителя  AD744

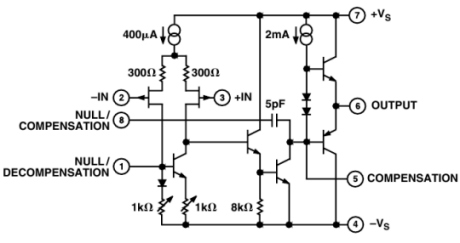

Рисунок 2. Принципиальная схема операционного усилителя AD744

    Кроме схемотехнических отличий данные ОУ отличаются друг от друга используемыми транзисторами - у AD774 более сокростные транзисторы, что конечно же сказывается на частоте единичного усиления. У AD744 частота единичного усиления не менее 13 МГц, а у TL071 - 3 МГц. Так же у них отличается уровень THD - у AD744 это 0,0003%, у TL071 от Texas Instruments - 0.003%, а у TL071 от STMicroelectronics - 0.01%, Ну и наконец в принципиальной схеме AD744 в генереторе тока имеются два подстроечных резистора, да, да, именно подстроечных. Размеется, что микросхемы не имеют шлицов для регулировки. Эти резисторы юстируются лазером после изготовления кристалла ОУ до получения оптимального режима работы диф каскада, и как следствие - минимального уровня THD.
    Даже не вникая глубоко в экономику должно быть понятно, что стоимость ОУ, приведенных в качестве примера будет отличаться в разы, а если точнее, то почти в 20 раз. Так же изначальные параметры компонентов объясняют засилие рынка TL071 от STMicroelectronics, ведь продавать эти популярные ОУ приходится по той же цене, что и ОУ от Texas Instruments - не каждому покупателю удается объяснить разницу. Большинство ориентируется только на название и не вникает в то, что одни и те же микросхемы от разных производителей отличаются даже точностью применяемых резисторов, не говоря уже о полупроводниках. На рисунке 3 показана принципиальная схема TL071 от STMicroelectronics, номиналы пассивных компонентов отличаются от номиналов, показанных на рисунке 1:


Рисунок 3. Принципиальаня схема ОУ TL071 от STMicroelectronics

    Учитывая то, что разброс параметров резисторов считается от последнего знака и обычно составляет 5% получаем, что разброс резисторов в диф каскаде для микросхемы от STMicroelectronics составляет 5% от сотен Ом - последнний знак это 0,3 кОм, а для микросхемы от Texas Instruments это будет 5% от едениц Ома, ведь в документации от завода прописан номинал в 1080 Ом.
    Для большей наглядности рассмотрим параметры ОУ, позиционируемых как аудио:

Наименование
(тип корпуса)
Напряжение
питания, В
Входное
сопротивление,
МОм
Выходной
ток, мА
Частота
единичного
усиления, МГц
Скорость
нарастания
выходного
напряжения
Уровень
THD
ОДИНАРНЫЕ
AD8065
(SIOC, SOT, MSOP)
±5...12
10000
30
145
180
AD8033
(SIOC, SOT, MSOP)
±5...12
10000
60
80
80
AD744
(SIOC, DIP)
±15
30000
25
13
75
AD844
(SIOC, DIP)
±15
10
80
60
2000
AD843
(SIOC, DIP, TO-8)
±15
1000
50
34
250
OPA134
(DIP, TO-8)
±15
10000
40
8
20
0.00008
OPA177
(SIOC, DIP)
±15
45
20
0.6
0.3
для
интеграторов
TL071TI
(SIOC, DIP)
±
10000
60
3
13
0.003
TL071ST
(SIOC, DIP)
±
10000
60
2.5
8
0.01
СДВОЕННЫЕ
AD8019
(SOIC)
±12
10
200
180
400
AD8066
(SIOC, SOT, MSOP)
±5...12
1000
30
145
180
AD8022
(SIOC)
±5...12
0,02
100
50
50
AD828
(SIOC, DIP)
±5...15
0.3
50
130
450
AD8034
(SIOC, SOT, MSOP)
±5...12
1000
60
80
80
AD8397
(SIOC)
±5...12
87
170
63
53
AD826
(SIOC, DIP)
±5...15
0.3
50
50
350
AD827
(SIOC, DIP, E20A)
±5...15
0.3
50
300
AD8599
(SIOC)
±15
52
10
15
AD823
(SIOC, DIP)
±3...15
1000
17
16
25
OPA2134
(DIP, TO-8)
±15
10000
40
8
20
TL072TI
(SIOC, DIP)
±15
10000
60
3
13
0.003
TL072ST
(SIOC, DIP)
±15
10000
60
2.5
8
0.01
SSOP8 длина корпуса 4.4 мм, ширина 3.5 мм, шаг выводов 0.65 мм, длина выводов 1 мм
DMP8 длина корпуса 5 мм, ширина 5 мм, шаг выводов 1.27 мм, длина выводов менее 1 мм
EMP8 длина корпуса 4 мм, ширина 5 мм, шаг выводов 1.27 мм, длина выводов 1 мм
DIP очень крупный корпус, выводы загнуты вниз (вставляется в "кроватку" или впаивается в отверстия на плате)
Операционные усилители от Analog Devices имеют следующие габариты корпуса:
SOIC_N (R8) длина корпуса 4 мм, ширина 5 мм, шаг выводов 1.27 мм, длина выводов более 1 мм
MSOP (RM8) длина корпуса 3 мм, ширина 3 мм, шаг выводов 0.65 мм, длина выводов менее 1 мм

    Для сравнения в таблицу включены ОУ широкого применения TL071, причем разных производителей.
    Однако использование дорогих ОУ для усилителя имеет смысл лишь при наличии соответствующих акустических систем, прежде всего и не стоит забывать об источнике звукового сигнала.
    Конечно же использование хороших ОУ в усилителе, работающем в комплекте со средненькими АС и бюджетным источником будет заметно, но все равно полностью раскрыть все возможности данный ОУ не получится - тракт полностью должен соответствовать выбранной ценой категорий.



    Несколько видео об использовании ОУ в усилителях мощности и не только:
