ОБЗОР УСИЛИТЕЛЕЙ МОЩНОСТИ

УСИЛИТЕЛЬ МОЩНОСТИ PAM8403. 2 КАНАЛА ПО 3 Вт.

    Данный усилитель мощности отличается своей миниатюрностью и сравнительно высокой выходной мощностью, поскольку это усилитель класса D. Микросхема PAM8403 имеет два мостовых канала обеспечивающих выходную мощность 3 Вт на нагрузку 4 Ома при напряжении питания свего 5 вольт. Частота осциляции составляет 260 кГц, что позволяет перекрывать звуковой диапазон с завалом на краях всего 3 дБ.

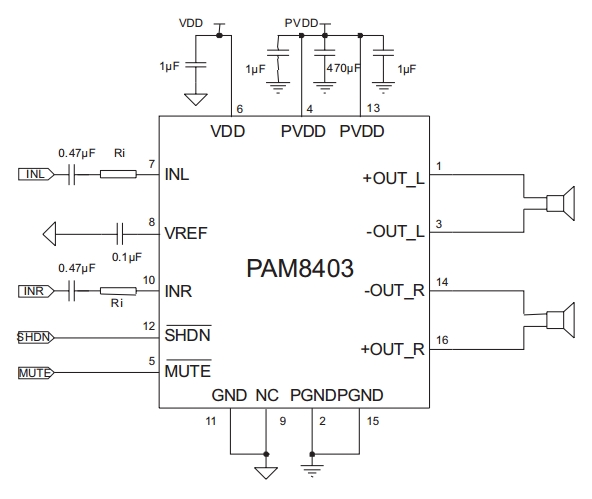

    Принципиальная схема миниатюрного усилителя мощности приведена ниже:

Схема усилителя мощности на PAM8403

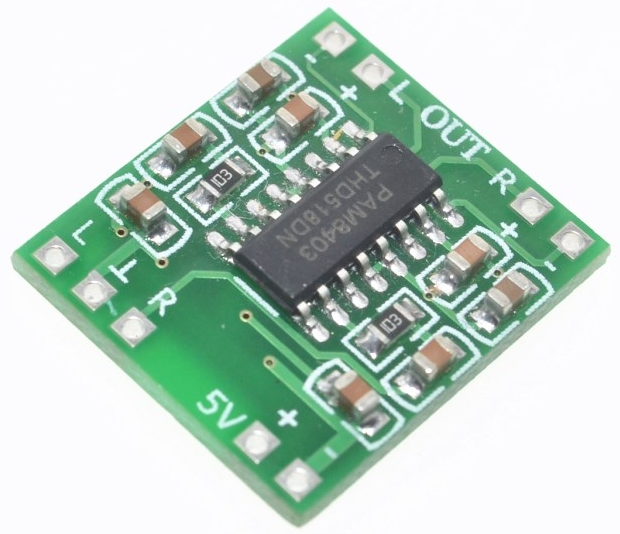

    Собранная плата усилителя выглядит очень компактно и не требует каких либо пояснений о подключении:

Собранная плата усилителя

    Судя по количеству заказов эти усилители продают уже не на штуки, а на киллограммы...

ВЫБРАТЬ И КУПИТЬ УСИЛИТЕЛЬ МОЩНОСТИ
ОТСОРТИРОВАНО ПО КОЛИЧЕСТВУ ЗАКАЗОВ

    Несколько отзывов о данном усилителе:


    Собрал портативную колонку с питанием от PowerBank на этом усилителе. Динамики 2ГД-36. Вполне неплохо работает.


    усилок маленький но мощный, я остался доволен, при плохом питании усилок работает не стабильно так что питайте его от 5v как и написанное на плате!)


    товар отличный все работает хорошо один минус долгая доставка больше месяца


    Усилители отличные, особенно при такой смешной цене. Сразу поставил в самодельную портативную колонку с двумя динамиками по 5W 4 Oм, запитал от USB. Звук достойный. У кого есть шум в динамиках запитывайте от любой телефонной зарядки и будет Вам счастье.

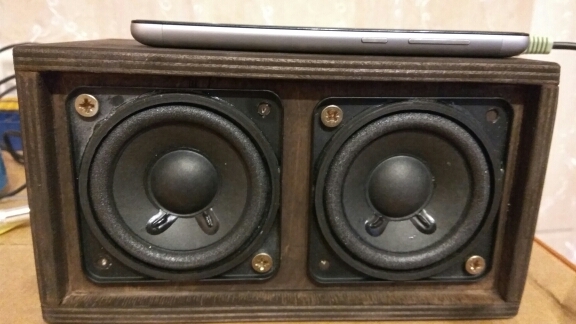

Активная акустическая система на базе PAM8403


    Заказал 20 штук, дошли меньше чем за месяц. Без повреждений. Делал на таких сборках несколько аудиосистем, звук хороший, шумов очень мало. Учтите, что выходы не имеют общей земли, их нельзя соединять в один. Советую к покупке. Зажигалка на фото для понимания размера. Блоки питания подключал импульсный 5 вольт 2 ампера, тянет нормально.

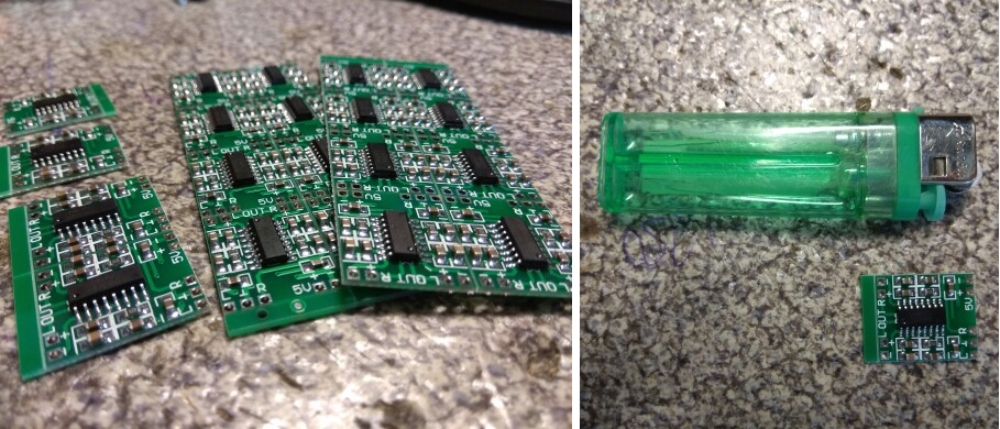

Размер платы усилителя

    Просто непонятно откуда берётся звук и как раньше добывали его с помощью радиаторов и транзисторов.


    Она работает очень хорошо, и Я был действительно поражен производительность это маленькие а. она производит большое количество баса. это хорошо для diy проектов

    Качество звука очень плохое


    Товар получен, но обозначенные продавцом характеристики ("усилитель доска 2*3 Вт") вызывают большое сомнение в них, при этой мощности эти платы обязаны просто сгореть. А если их питать только от USB, то выходная мощность будет приблизительно 2*0,3 Вт.




УСИЛИТЕЛЬ МОЩНОСТИ PAM8610. 2 КАНАЛА ПО 15 Вт.

    Следующим усилителем мощности, торгуемым так же на киллограммы является усилитель класса D на PAM8610. Его позиционируют как 2 канала по 15 Вт на 4 Ома, но просматривая отзывы по данному усилителю наиболее продвинутые пользователи при питании от 12...14 вольт на микросхему с помощью термогерметика приклеивают не большой радиатор.

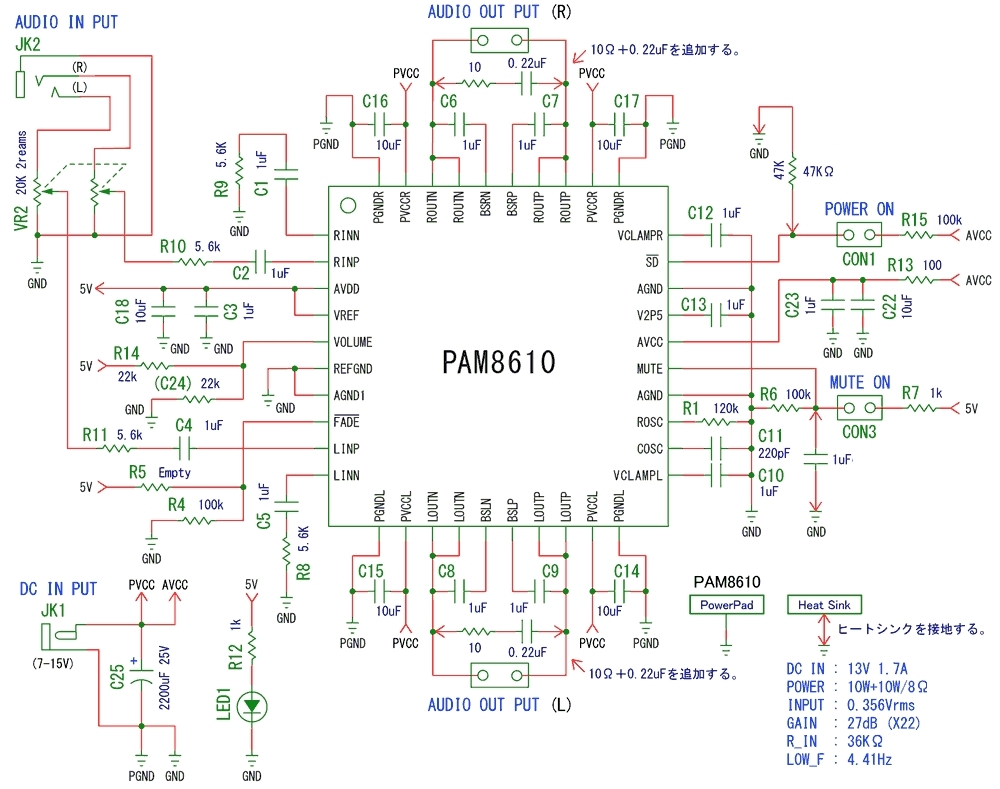

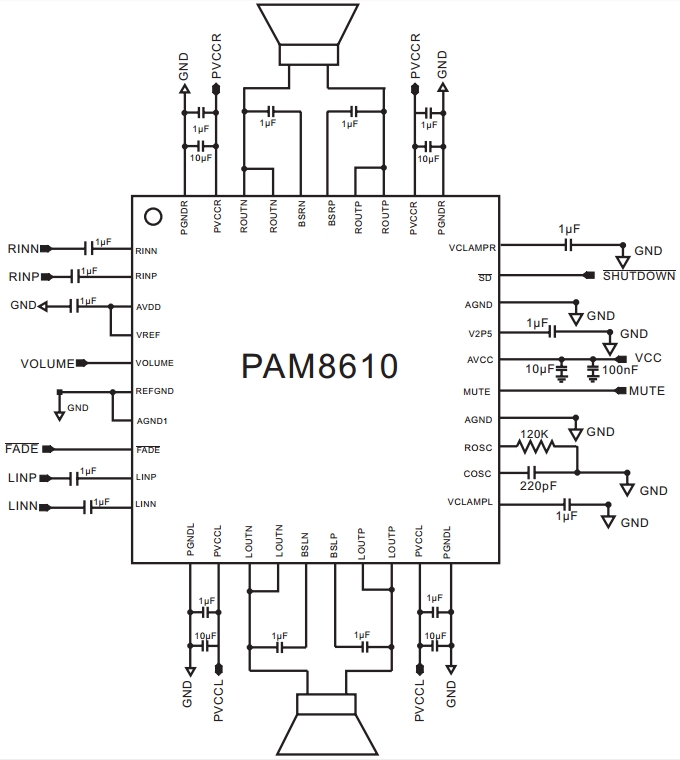

    Принципиальная схема данного усилителя приведена на рисунке ниже:

Усилитель мощности на PAM8610

    Как видно из рисунка микросхема PAM8610 имеет баллансные входа, однако эта проблема решается другим вариантом включения микросхемы:



Усилитель класса D

    Усилитель имеет следующие характеристики:
    Напряжение питания: DC 7 В ... 15 В
    Выходная мощность: 10 Вт + 10 Вт (8 Ом нагрузки)
    Эффективность: 90%
    Ток покоя; 20mA
    SNR: 86%
    Полный коэффициент гармонических искажений: 5 Вт/1 кГц/8 ---- 0.1%
    Диапазон частот: 20 Гц-20 кГц
    Входное сопротивление: 15 кОм
    Выходное сопротивление: 4-8
    Размер платы усилителя: 30 мм * 25 мм * 2.5 мм
    Защита от перегрузки
    Защита от перегрева

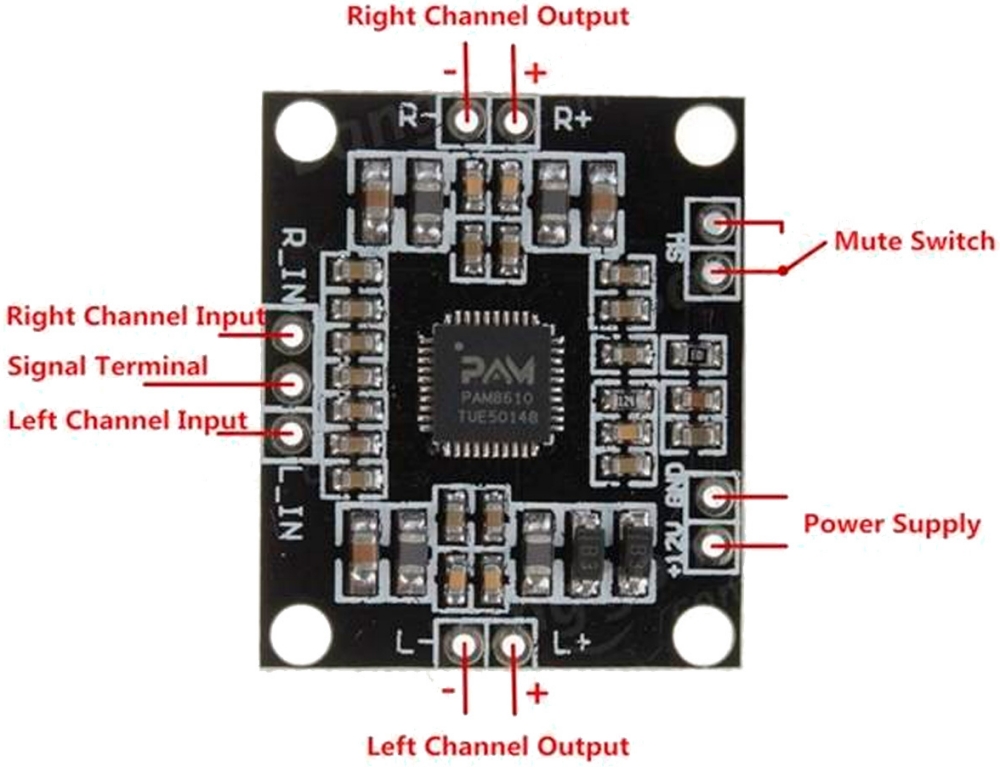

    Внешний вид и схема подключения приведена ниже:



Усилитель класса D

    Пролистывая отзывы было довольно много жалоб на наличие шума в динамиках без подключения усилителя к источнику звукового сигнала. Ну подумайте сами - у микросхемы баллансный вход, входное сопротивление относительно общего провода будет равно сотнями кОм, естественно, что он будет фонить, шипеть, чихать и кашлять. Зашунтируйте вход резисторами на 10-15 кОм и шум скатится на уровень собственных шумов, без всякого наводимого фона.

ВЫБРАТЬ И КУПИТЬ УСИЛИТЕЛЬ МОЩНОСТИ НА PAM8610

    Ну и конечно же несколько отзывов по данному усилителю:


    Доставка по времени норм, сам усилитель произвел фурор на моё сознание, как такая бздюлька может так хорошо работать!? Планировал подключать к маленьким динамикам, а как выяснилось он отлично тянет и динамики помощнее, реально вещь!


    не знаю как там 15 ватт, но работает чисто и громко


    Получил 2 экземпляра. Проверил пока только один. Нагружал на колонки S-30. Источник питание 12 вольт 4 ампера. Источник сигнала линейный выход компьютера. На слух звучание очень даже приличное. Снятие характеристик не проводил, да оно и не нужно. В качестве усилителя компьютера, телевизора или другой небольшой переносной аккустической системы лучше не придумать. При подключении входа экранированным проводом никаких шумов нет.


    ожидаемый результат совпал со многими отзывами, усилитель работает от блока 9 и 12 вольт, при подключении к аппаратуре фон пропадает, помогут качественные шнуры и кабели... нагрузить на полную можно, но радиатор очень нужен, при загрузке на 50% всё ок. вставил во внешнюю автоколонку, для моментов на отдыхе при подключении к ноутбуку, работает. При прослушивании музыки со смартфона более чем на 80 % начал "глотать" пики нагрузки и уменьшил звук сам собой,


    Удивительный усилитель! я использовал его в моей DIY мобильных динамиков и она работает очень хорошо! Качество звука отличное. есть некоторый шум, но это тихо и не слышал его, когда вы, например, играть музыку. я запустить его на 2 s 7,4 Lipo. он играет громко, но это зависит главным образом от того, что акустические системы вы используете. рекомендуем так много!


    Доставка заняла меньше месяца(дополнительно платил за доставку). усилок рабочий ( не цепляйте к нему трёх ватники а то спалит нах*й , ну а если подцепите то слушайте на втором уровне громкости(если с телефона)).Усилок рабочий и за такую цену тащит не плохо( с охлаждением может вытянуть вегавскую колонку на середине громкости(с телефона). Связыватся с продавцом нужды небыло. От меня 5 звездочек продавцу. P.s. Врубал музыку с телефона на котором ИМЕТСЯ EQUALIZER FX!!!
    Дополненные отзывы
    и да припаивал на вход aux, и когда штекер выдергиваеш сильно шумит(ну на весьдом примерно), спросил у друга и он сказал что так и должно быть ну я смирился, и перед тем как выдергивать штекер буду выключать питание.


    При качественном питании звук очень даже качественный. При замыкании перемычки SW, происходит плавное угасание громкости до нуля, типа функция mute. При размыкании громкость плавно возвращается обратно.

    качество звука хуже чем я ожидал


    На плате не задействован вывод регулятора громкости микросхемы . Это не усилитель , а приемник помех !


    Товар плохо упакован из-за чего несколько деталей было отломлено при перевозке. Итог неработоспособность усилителя.



УСИЛИТЕЛЬ МОЩНОСТИ НА TDA2030. 15 Вт.

    Поклоникам традиционного класса AB можно порекомендоват усилители мощности на микросхеме TDA2030. Данный усилитель заслуженно обрел популярность, поскольку данная микросхема требует минимум внешних компонентов и обеспечивает вполне качественное звучание.

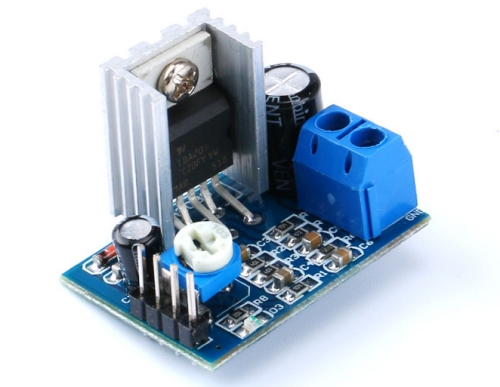

    Следует обратить внимание на то, что большинство плат усилителей расчитаны на подключение однополярного питания. Одинарные платы с мелким радиатором не расчитаны на получения максимальной мощности:

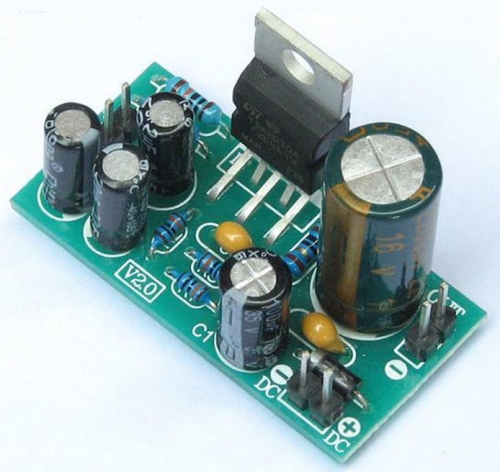

Усилитель мощности на TDA2030

    Лично мне больше импонируют платы для самостоятельной сборки усилителя. Они несколько дороже и паять придется самому, но данный вариант имеет гораздо большую универсальность. Выглядит плата такого усилителя мощности так:

Еще один вариант усилителя мощности на TDA2030

    Вариантов исполнения усилителей на TDA2030 довольно много, начиная от приведенныйх выше одноканальных вариантов до систем 2.1, где для сабвуфера две микросхемы включены мостом.
    Для тех, у кого имеются проблемы с покупкой радиодеталей наиболее оптимальным будет вариант с уже установленным темброблоком и регулятором громкости, для этого варианта необходим двуполярный блок питания:

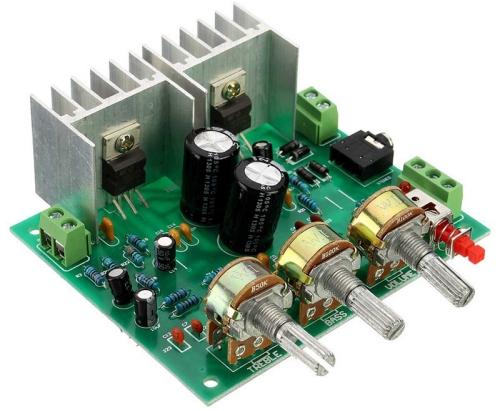

Усилитель с регулятором тембра и громкости

    Усилитель на микросхеме TDA2030 имеет следующие характеристики:
    Максимальная выходная мощность 18Вт
    Напряжение питания 9...24 В (микросхема может работать до 36В питания, но следует проверить напряжение электролитических конденсаторов - Китайцы могут положить кондесаторы на напряжение 16В, а этого маловато).
    Сопротивление нагрузки 4...8 Ом
    При выходной мощности до 10 Вт уровень THD не более 0,1%.
    Так же есть усилители мощности на TDA2050, но они почему то уж слишком дорогие.


ВЫБРАТЬ И КУПИТЬ УСИЛИЕТЛЬ МОЩНОСТИ НА TDA2030
ОТСОРТИРОВАНО ПО КОЛИЧЕСТВУ ЗАКАЗОВ

    Несколько отзывов о данном усилителе:


    По качеству звука чуть лучше pam8403 и чуть громче (до искажений). Питал от 12 В.,нагрузка - 6 Ом. 8 Вт.(реальных,а не китайских). Слушать можно на 1/3 от максимального положения резистора,больше начинаются искажения. Нагрев в таком режиме 50-60°с. Ток потребления - до 280 мА. включены в параллель 2 шт. При уменьшении напряжения до 5 В. изменений практически нет. Ожидал от 2030 чуда, но увы. Качество исполнения хорошее,пайка аккуратная,флюс отмыт,обе схемы рабочие.


    Вчера проверил усилок. От 6В есть хрипота, а от 12В хрипоты почти нет на максималке. В целом очень не плохо.


    Хорошие усилители.Только если подключать на большее напряжение питания больше 16 в ,то придётся заменить конденсаторы фильтра с большим напряжением.


    Ребята, усилки (два покупал, на два канала) - более, чем ОК. Отлично работают с колонками Radiotehnika S-30a, очень доволен. Для маленькой комнаты мощности хватает, к качеству звука претензий нет. Спасибо, китайские друзья, замечательный товар.


    Запустил. Отличный звук. Сразу скажу что регулятор басса нужно немного назад выкрутить иначе усь захлебывается (может это из за питания конечно,хз) Мне все понравилось. Есть и низкие и высокие частоты. Все отлично. Пускал через динамики микролаб. Микрухи сильно греются, советую ставить куллер или огромный радиатор.

    сам усилитель полная лажа. после середины громкости- начинается репение,думал что виной импульсный БП, но после подключения к батарее 12 вольт, ничего не изменилось.Менял источники звука, динамики, провода- но результат тот же((((в общем для громкости в половину- сойдет.И греется кстати градусов до 60-70,радиатор руками не удержишь.


    проверил и огорчился пробовал разные источники питания и разные динамики .переподключал провода и ничего хорошего . если добавлятьть громкость на самом усилителе то появляется треск и шум на полной громкости один шум музыку ваобще не слышно ! если сбавить на минимум то музыка играет хорошо но очень тихо



УСИЛИТЕЛЬ МОЩНОСТИ НА TDA7293, TDA7294, TDA7295. ДО 100 Вт.

    Вариантов данного усилителя довольно много, начиная от одноканальнызх вариантов с минимальной обвязкой и заканчивая монстрами с мостовым включением и установленными конденсаторами фильтров питания.
    НА ФЛАНЦЕ МИКРОСХЕМЫ МИНУС НАПРЯЖЕНИЯ ПИТАНИЯ!!!
    Сразу скажу - с TDA7293 я работал довольно много, она у меня и от однополярного напряжения работала и оборотами двигателя управляла. Самые первые и основные опыты использования данной микросхемы собраны ЗДЕСЬ.

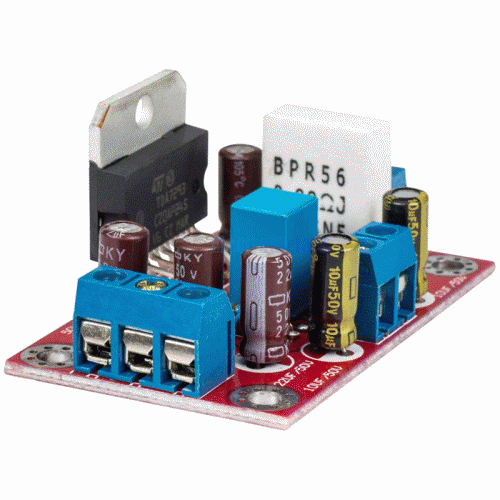

    Несколько позже был разработан универсальный модуль для TDA7293, поскольку она имеет большую мощность, следовательно на мощностях до 50-60 Вт будет иметь больший технологический запас и меньшие искажения. Описание модуля ЗДЕСЬ.

Усилители на TDA7293

    Из личного опыта несколько советов, которые Вы можете проигнорировать:
    Не нужно с одной микросхемы получать больше 60 Вт - ей тяжело отдавать тепло в радиатор.
    Не нужно городить мостовое и параллельное включение - это довольно сильно снижает надежность усилителя.
    Тем, кто собрал пару экземпляров и готов с пеной у рта доказывать, что все работает я сообщу - различных вариантов усилителей на TDA7293 я собрал больше сотни и могу сообщить: действительно все работает, но для того, чтобы оно работало НАДЕЖНО требуются дополнительные меры, поэтому для радиолюбителей с ограниченным бюджетом лучше не рисковать.

ВЫБРАТЬ И КУПИТЬ ПЛАТУ ИЛИ КОНСТРУКТОР УСИЛИТЕЛЯ НА TDA7293

    Ну и несколько отзывов:


    проверил усилитель качественый товар советую звук хороший

    Прекрасный усилок! Транс подключил и все дела. Шел долго

    поставил в у 101 вместо старых транзисторных. для s 90 очень даже хватает.

    Все отлично.Доставка в последний день первой защиты. Продавец продлевал на 40 дней. Но не понадобилась. Качество хорошее. Все проверил. Качество супер звучание на высоте. 5+

    Все проверил, все работает, качество пайки норм., только пришлось флюс смывать

    Продавец прислал НЕ то что я заказал.300р где то проеба...сь.Обидно.На смс не отвечает
    Дополненные отзывы
    Сначало продавец прислал не тот товар. После закрытия спора,моментально выслал мой заказ 1 классом до М.О. 6 дней. Продавцу огромное спасибо за понимание. 5☆☆☆☆☆

    Пришли быстро, уже работают, соответствуют описанию полностью. Хорошая печатка, разводка дорожек, не фонит, не шумит.

    Один усилитель из двух пришел в нормальном состоянии второй заискрил и задымился и резкий гул в динамике. Не советую, качество говно...

    заказал два усилка один рабочий второй сгорел ярким пламенем

    товар пришел быть неисправным, замечен быть вздутый конденсатор, таким образом подгоревшая ножка чипа, продавец сделать вернуть мой деньги, после спор



УСИЛИТЕЛЬ МОЩНОСТИ MX50. 2 КАНАЛА ПО 100 Вт.

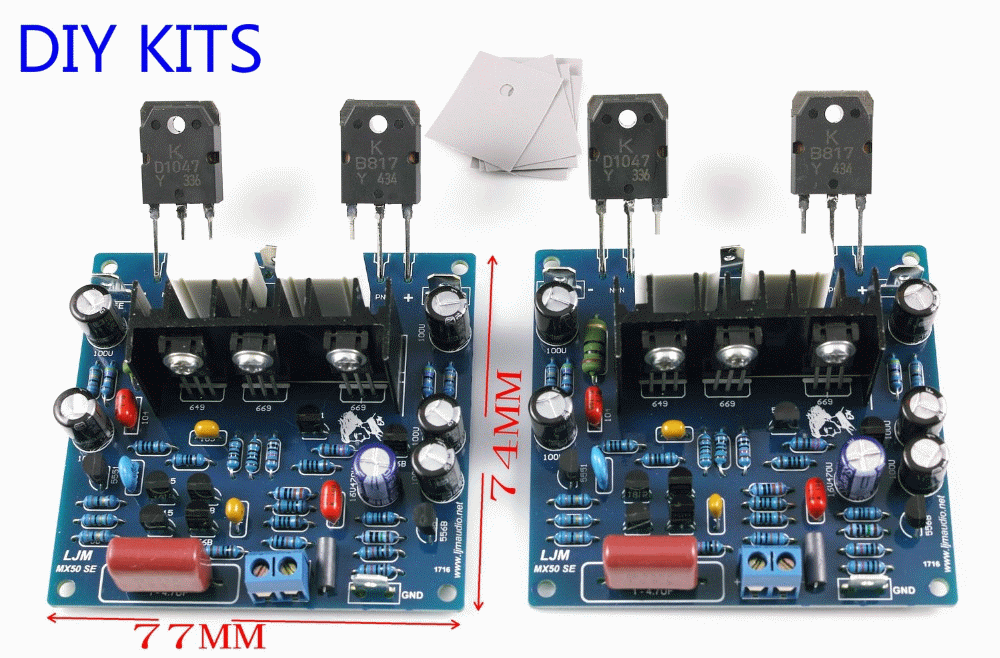

    Два усилителя мощности по 100 Вт полностью на транзисторах без использования SMD компонентов. Поставляется пакетом для самостоятельной сборки. В комплект входят печатная плата и набор деталей. Принципиальной схемой на бумажном носителе комплектуется крайне редко - продавцы ссылаются на то, что на плате все написано. На всякий случай ниже приведена принципиальная схема данного усилителя, которую удалось найти:

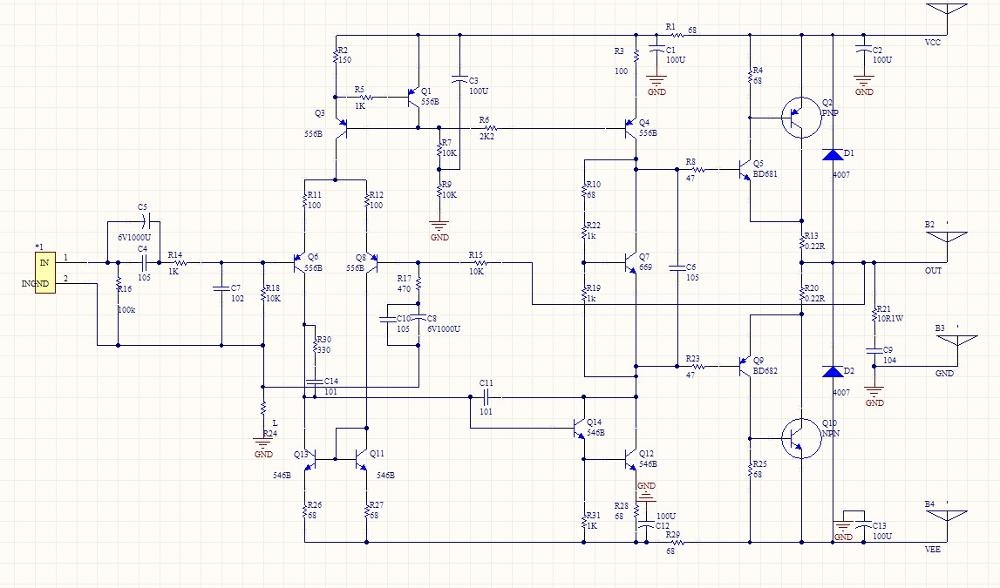

Схема усилителя звука MX50

    Усилитель мощности имеет две основные подгруппы, зависящие от комплектуемых транзисторов оконечного каскада. В одном варианте, более дешевом используется пара 2SD1047 - 2SB817 или 2SA1941 - 2SC5198. При питании ±42 В на нагрузку 8 Ом способен развить 100 Вт. Второй вариант компллектуется 2SA1295 - 2SC3264. Этот вариант так же обещают 100 Вт на 8 Ом, но если оони обещают укомплектовать ОРИГИНАЛЬНЫМИ SANKEN, то мощность коллектора у этих транзисторов составляет 200 Вт, следовательно при питании ±40 В на нагрузку 4 Ома этот усилитель может безболезненно отдавать 150 Вт. Разумеется, что это вариант усилителя несколько дороже. Остальные характеристики данного УМЗЧ приведены ниже:
    Напряжение питания: ±15 В до ±45 В
    Выходная Мощность: 100W8R (±42 В)
    Коэффициент усиления по напряжению: 34 раз
    Входная Чувствительность: 1,2 В 100 Вт RMS 8 Европа
    SNR: более 98дБ
    Искажение: < 0.009 THD 1 К ГЦ 10 Вт
    Ток покоя 30 мА
    Размер платы одного канала: 76 мм * 73 мм

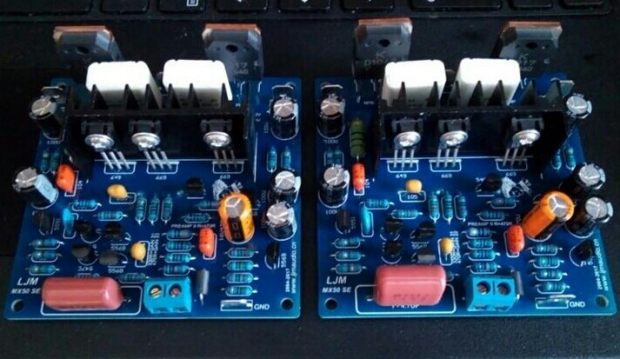

Собранные платы MX50

КУПИЛЬ КОНСТРУКТОР УСИЛИТЕЛЯ МОЩНОСТИ MX50
САМЫЙ ДЕШЕВЫЙ ВАРИАНТ С НОРМАЛЬНЫМ РЕЙТИНГОМ ПРОДАВЦА



ПРОСМОТР ДРУГИХ ВАРИАНТОВ ДАННОГО УСИЛИТЕЛЯ
ОТСОРТИРОВАНО ПО КОЛИЧЕСТВУ ЗАКАЗОВ

    Для объективности несколько отзывов от данном усилителе мощности:


    Товар прибыл быстро. Упакован хорошо. Собрал усилитель, заработал сразу. Комплект понравился.

    Дошёл за 9 дней . Все просто и понятно в сборке. Очень достойный усилитель за эти деньги. У меня denon 720 звучит НЕ лучше!!!

Собранные платы на радиаторе


    Доставлен около месяца. Трек номер отслеживался до самого дома. Качество комплектующих хорошее, выходные транзисторы оригинальные не магнитятся. Усилитель работает от двухполярного источника питания...

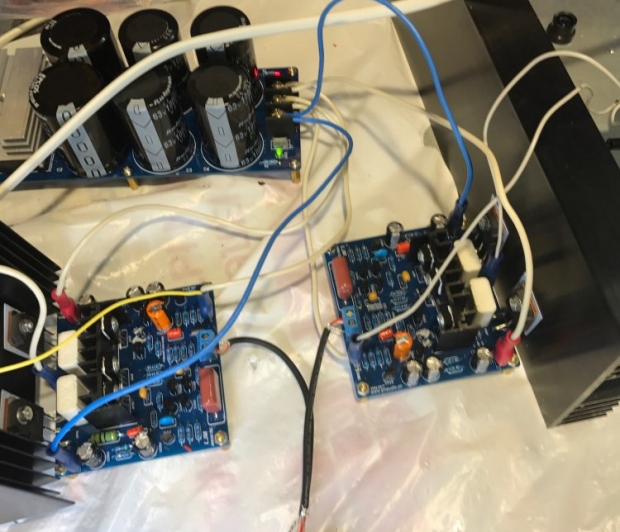

Еще вариант собранного усилителя покупателем


    Отличный усилитель. Нужен мощный трансформатор.

    Не знаю по каким причинам доставка было долгой, 49 дней. Брал под акустическую систему "Radiotehnika S-90". Собрал 1 канал, в сборке проблем не было. Товар соответствует описанию, все как на фото. Схему запитал от трансформатор ТС-80 +-42 вольта на усилитель, качество звука понравилось, не на всю громкость питание просаживалось до 34 вольт и на таком напряжении уже было слышно искажение звука (это около 23-26 вольт на выходе усилителя). Надо искать мощный трансформатор или качественный импульсный блок питания .

    Отличный продавец! Усилитель этот заказывал не раз - звучит лучше многих других, особенно микрух. Если еще доработать, поднять ток покоя и заменить некоторые номиналы, то будет еще интереснее. За эти деньги отличный вариант.

    С момента заказа прошло 48 дней! Посылка отслеживалась почти до финиша... Качество упаковки радует: полтора метра пупырки, завёрнуто в неё, как рулет! Дошло всё в целости, не повреждено! Осталось собрать конструктор! Продавцу спасибо!
    Дополненные отзывы
    Собрал, воткнул на замену штатного в советский кумир. Такого результата я не ждал, хотя по другим отзывам можно было догадаться! При питании два по 42В я теперь не уверен, что выдержат динамики!!! Даже с предварительным усилителем стало мало шумов, греется мало, да и звук стал другим! Звук мощный и чистый! В общем усилки просто класс!!!

    Довольно неплохой усилитель. Быстрая доставка. Продавец очень общительный. Молодец. Для этого усилителя нужен однозначно блок питания на +-40 вольт и мощностью ватт 400. Охлаждение тоже нужно мощное. Качество звука на порядок выше TDA7294. Рекомендую.
    Дополненные отзывы
    Просто супер. Если заказываете, делайте сразу хорошее питание ему (35-40 вольт 300-400ватт). S90 играет очень даже хорошо с этим усилителем.

ПАРНИШКА С МОЩНОСТЬЮ ТРАНСФОРМАТОРА ЯВНО ЗАГНУЛ...


    Не хватило одного транзистора. из-за этой мелочи придётся ехать в магазин, а в 50 лет мобильность уже не та, что в 20-30 лет... и вообще у маня проблемы с передвижениями... Китаец - нехороший человек - "редиска" - хоть бы извинился. Так и так, извините, бывает, ошибочка вышла, комплектовщик не доглядел... Один раз ответил только - Здравствуй, К сожалению, у нас нет. Чего нет? ... Транзисторы закончились? Остальные три письма закончились игнором. Он не КУ! Он просто КЮ!!! Если после сборки ЭТО еще и не заведётся, то я на каждом углу буду кричать: - не берите у этого продавца.!!!! Тиграм не докладывают МЯСА !!!!!!!! Схема изменена - тоже не удобно, крайне не удобно - что-то убрали совсем, что-то заменили, изменили, не доложили - вот иразбирайся со всем этим. Добрым словом вспоминаю радиоконструкторы 80-х... Всем удачи!!!!

    Шло долго, но вина не продавца, а нашей таможни. На таможне пролежал около 2-х недель. Набор в принципе нормальный, даже положили дополнительный крепежный винт и прокладку под транзисторы, но выходные транзисторы по коэффициентам усиления не подобраны, пришли с большим разбросом, более , чем в 2 раза. За это снизил оценку.




УСИЛИТЕЛЬ МОЩНОСТИ IRAUD2000. 2 КАНАЛА ПО 1000 Вт ИЛИ 1 КАНАЛ НА 2000 Вт.

    Скажу сразу - усилитель не для новичков, не смотря на то, что плата уже собрана. Первый развернутый отзыв, который я нашел был таким:

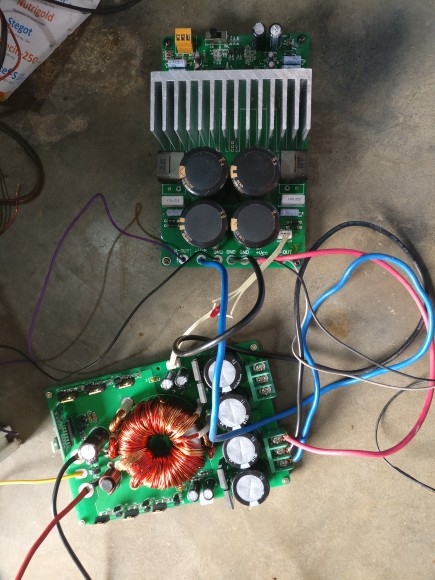

    Я получил мертвых cicuit, который не работает, создано HP-8 автомобиля DC 12 вольт до +-58 вольт 1200 вт усилитель, один smd r4 отсутствует. левая сторона ПРИВЕЛА моргнул на некоторое время теперь полностью мертвых. я не мог чувствовать вкус музыку вообще.
    И ниже была фотография:

Подключение усилителя IRAUD2000

    Ну не ужели он реально думал, что эта сыкалка способна обеспечить питанием усилитель на 2 кВт?
    Для таких усилителей преобразователи напряжения однозначно будут с тремя или четырмя трансформаторами. Не удивительно, что у него все сгорело.
    Но вернемся к тому, что предлагает Али...

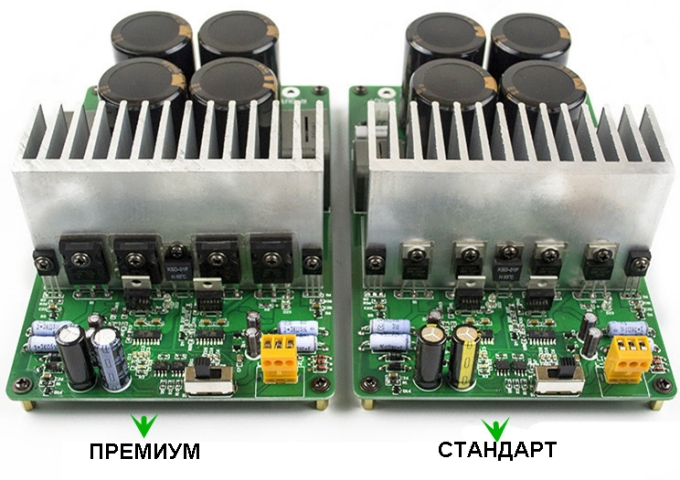

    Усилитель класса D, имеется двух вариантов - премиум и стандарт. Отличаются они использованием разных транзисторов в выходном каскаде. В стандартной версии используются транзисторы IRFB4227, в премиум - IRFP4227. Первые в корпусе TO-220, вторые - TO-247. Характеристики транзисторов практически одинаковые, но корпус TO-247 позволяет лучше отводить тепло в радиатор, поскольку площадь фланца у него значительно больше, чем у корпуса TO-220. Кроме этого у премиум группы более сильноточные дросселя на выходе усилителя. Все это играет роль при использовании усилителя по максимуму, т.е. 1 канал на 2000 Вт на 4 Ома.

Разновидности усилителя IRAUD2000

    Усилитель имеет следующие характеристики:
    Напряжение питания: ±33 В до ±80 В
    При питании ниже ±40 В R16, R22, R12, R28 должны быть на 1,5 кОм
    Максимальная выходная мощность при напряжении питания ±80 В и искажениях до 0,1%:
    2 канала по 350 Вт на 8 Ом
    2 канала по 700 Вт на 4 Ома
    2 канала по 900 Вт на 2 Ома (требуется принудительное охлаждение радиатора, питание ±62 В)
    1 мостовой канал на 1200 Вт на 8 Ом
    1 мостовой канал на 2000 Вт на 4 Ома (требуется принудительное охлаждение радиатора)
    Коф усиления: 30 дБ
    Входное напряжение: 1,6 В
    Входное сопротивление: 6 кОм (!)
    Порог срабтки защиты от перегрева: 85°С
    Защита от превышения напряжения питания: 81 В
    Защита от КЗ: ДА
    Защита от перегрузки: ДА
    КПД на мощности 300 Вт: 90%

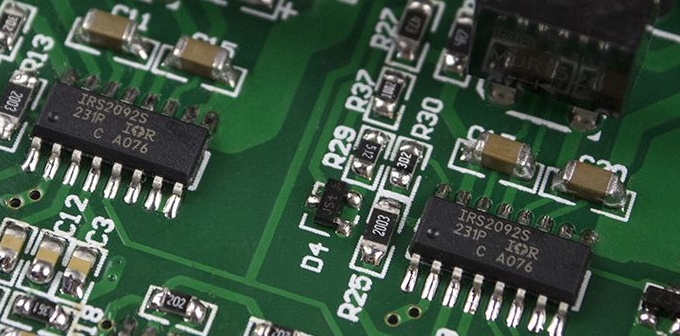

    Основой усилителя мощности являтеся специализированная микросхема IRS2092:

IRS2092

    Какая именно схема используется в усилителе выяснить не удалось, но отличаться от даташитовской она может, но не значительно, поскольку на плате установлен переключатель режима работы - 2 канала и 1 канал.

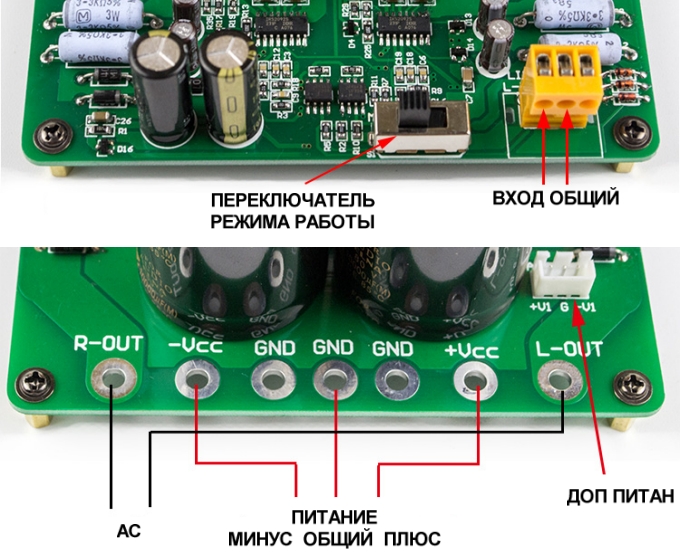

    Для двухканального режима работы необходимо перевести переключатель в правое положение:

Двухканальный режим работы усилителя мощности



    Для мостового режима работы необходимо перевести переключатель в левое положение:

Мостовой режим работы усилителя

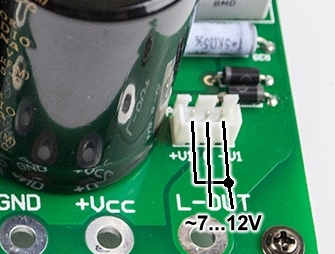

    Доп питан - это переменноен напряжение от 7 до 12 В, на некоторых платах может быть двухпиновым, там как бы все понятно, если плата с трехпиновым разъемом под доппитание, то напряжение подается следующим образом:

Подача доп питания

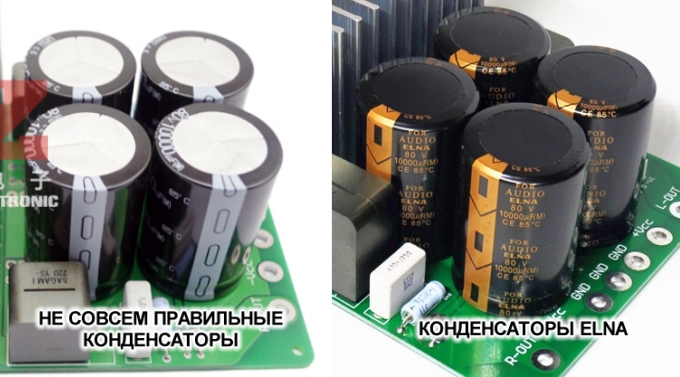

    При заказе так же следует обратить внимание на то, что усилитель IRAUD2000 может иметь еще дополнительные подгруппы, например на плате могут отсутствовать конденсаторы фильтра питания или эти конденсаторы могут быть более дешевого производителя:

Различные конденсаторы в усилителе IRAUD2000



ВЫБРАТЬ И КУПИТЬ УСИЛИТЕЛЬ МОЩНОСТИ IRAUD2000



    Откровенно говоря столько мощности для бытового использования вряд ли понадобится, однако усилители мощности класса D вполне заслуженно занимают свое место в бытовой технике, а простота и компактность позволяют собирать легкие и мощные услители звуковой частоты. Использование специализированной микросхемы IRS2092 позволяет довольно исльно пуростить сборку и настройку усилителя. Для тех, кому не нужно 2 кВт у себя дома есть варианты значительно проще и дешевле:

ВЫБРАТЬ УСИЛИТЕЛЬ КЛАССА D






    Как определить какая мощность трансформатора нужна для усилителя показано в видео:
