ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ УСИЛИТЕЛЯ ЛАНЗАР


      Данный усилитель оказался весьма популярным, однако далеко не всех устроила оригинальная печатная плата, да собственно первая версия разработчикам тоже не очень понравилась. Однако ради хронологии будут приведены все варианты печатных плат, найденных на просторах интернета вариантов улилителя ЛАНЗАР. Все платы запакованы WINRAR, сами чертежи усилителей ЛАНЗАР выполнены в LAY 5. Для скачивания нажмите на рисунок понравившейся платы.

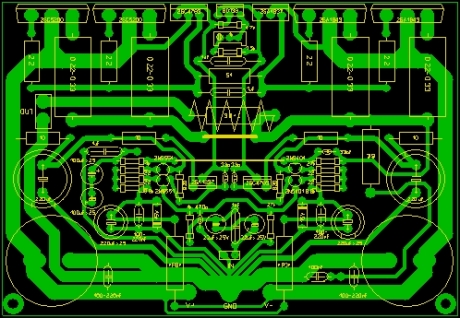

      Самая первая серийная плата усилителя ЛАНЗАР, хотя самые первые усилители изготавливались с предвыходным каскадом на транзисторах в корпусе ТО-247, но то были единичные экземпляры:

Первая версия платы ЛАНЗАР
Размер платы 88 х 127 мм

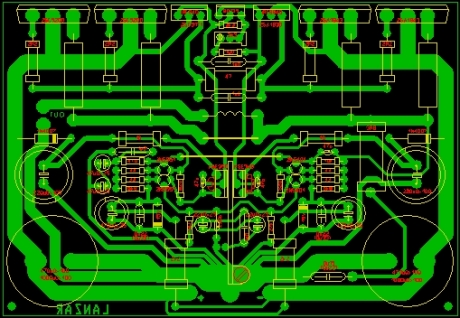

      Немного переработанный вариант печатной платы усилителя. Отличается от предыдущего разворотом на 90 градусов последнего каскада транзисторов усилителя напряжения, что позволило несколько упростить установку радиатора для этого каскада:

Плата для ЛАНЗАРа V3
Размер платы 88 х 127 мм

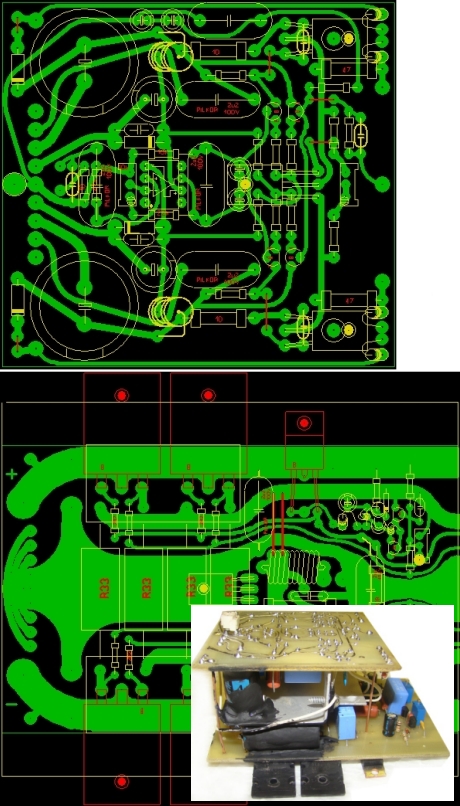

      Двухэтажный вариант Ланзара с защитой от перегрузки и буферным усилителем на ОУ и регулируемым коф усиления (подробности ЗДЕСЬ). Радиатор усилителя напряжения служит экраном, отделяющим УН от силового каскада, защита от перегрузки тиристорного типа, а так же возможность наращивания количества транзисторов в оконечном каскаде.

Комплект плат для сборки УМЗЧ ЛАНЗАР с защитой
Размер нижней платы121 х 76 мм, верхней платы 82 х 76 мм
установочный размер 121 х 114 мм для двух пар оконечного каскада.

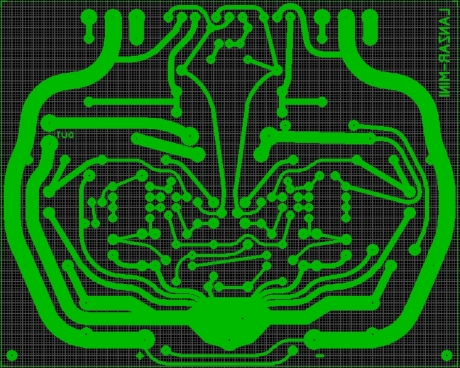

      ЛАНЗАР МИНИ - от базовой схемы отличается одной парой транзисторов в оконечном каскаде. Для автомобильной техники весьма отличный усилитель как для сабвуфера, так и на широкую полосу.

Печатная плата ЛАНЗАР МИНИ
Размер 109 х 88 мм

ВИДЕОУРОК О САМОСТОЯТЕЛЬНОЙ СБОРКЕ УСИЛИТЕЛЯ ЛАНЗАР

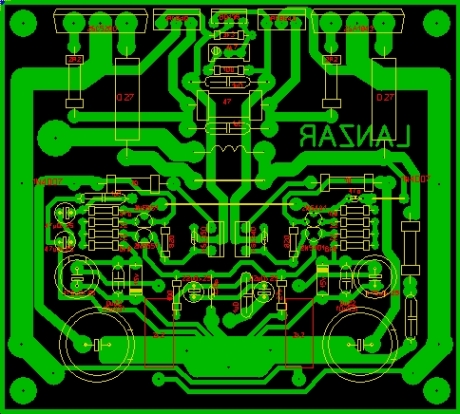

      Еще один вариант печатной платы с выходной мощностью не более 150 Вт:

ЛАНЗАР с одной парой оконечников
Размер 90 х 100 мм

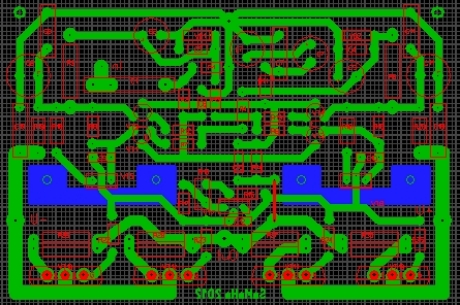

      Печатная плата для усилителя с двумя парами полевых транзисторов на выходе, что позволило отказаться от драйверного каскада:

Перекомпонованная плата усилителя мощности ЗЧ ЛАНЗАР
Размер 125 х 84 мм

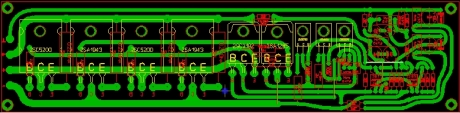

      Узкий и длинный ЛАНЗАР для крепления непосредственно на радиатор:

Своеобразная плата для ЛАНЗАРа
Размер 224 х 54

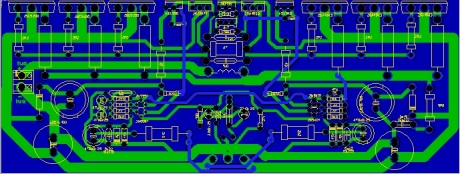

      Три пары в оконечном каскаде и двухсторонняя плата:

Плата с тремя парами оконечников
Размер 198 х 75 мм

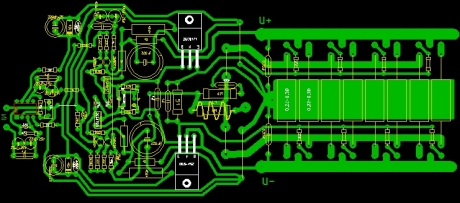

      Чертеж печатной платы счетырьмя парами в оконечном каскаде и возможностью наращивать количество оконечников. Имеется буферный ОУ:

Плата ЛАНЗАР с четырьмя парами и буферным ОУ
Размер 207 х 92 мм






    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.
