Закон Ома
СЕЧЕНИЕ СИЛОВОГО ПРОВОДА ПИТАНИЯ АВТОМОБИЛЬНЫХ УМЗЧ
КОНФИГУРАЦИЯ МАХ
ДЛИНА <1.5м
ДЛИНА >1.5...5м<
ДЛИНА >5м
СТЕРЕО 2х30Вт (2х60Вт)
6 мм2
10 мм2
16 мм2
СТЕРЕО 2х50Вт (2х100Вт)
10 мм2
16 мм2
21 мм2
СТЕРЕО 2х100Вт (2х200Вт)
16 мм2
21 мм2
33 мм2
МОНО 1х250Вт (500Вт)
16 мм2
21 мм2
33 мм2
МОНО 1х500Вт (1000Вт)
33 мм2
33 мм2
42 мм2

МАКСИМАЛЬНЫЙ ТОК В ОБМОТОЧНОМ ПРОВОДЕ (в А)
БЕЗ СИЛЬНОГО НАГРЕВА ТРАНСФОРМАТОРА
ДИАМЕТР ПРОВОДА
ТОК НА Ш-ЖЕЛЕЗЕ
ТОК НА О-ЖЕЛЕЗЕ
ТОК В ИМП ТРАН-СЕ
0,1
0.016
0.024
0.047
0.2
0.063
0,094
0.188
0,3
0.141
0.212
0.424
0,4
0.25
0.38
0.75
0,5
0.4
0.6
1.2
0,6
0.6
0.9
1.7
0,7
0.8
1.2
2.3
0,8
1
1.5
3
0,9
1.3
1.9
3.8
1,0
1.6
2.3
4.7
1,1
1.9
2.8
ИСПОЛЬЗОВАТЬ БОЛЕЕ ТОЛСТЫЙ ПРОВОД ДЛЯ ИМПУЛЬСНОГО ТРАНСФОРМАТОРА НЕ ЦЕЛЕСООБРАЗНО ИЗ-ЗА ПОТЕРЬ В САМОМ ПРОВОДЕ НА ВЫСОКОЙ ЧАСТОТЕ
1,2
2.3
3.4
1,3
2.7
4
1,4
3
4.6
1,5
3.5
5.3
1,75
4.8
7.2
2
6.3
9.5
2,25
8
12
2,5
10
15

БОЛЕЕ ТОЛСТЫЕ ПРОВОДА НАМОТАТЬ В РУЧНУЮ НЕ РЕАЛЬНО

РАСЧЕТЫ ПРИВЕДЕНЫ ДЛЯ СТАТИЧЕСКОЙ НАГРУЗКИ,
ДЛЯ УСИЛИТЕЛЕЙЗНАЧЕНИЕ ТОКА МОЖНО УВЕЛИЧИТЬ НА 15-20%

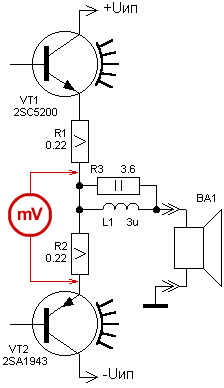

ТОК ПОКОЯ ОКОНЕЧНЫХ ТРАНЗИСТОРОВ VT1 И VT2 В ЗАВИСИМОСТИ ОТ НОМИНАЛА РЕЗИСТОРА R1 и R2 В ЭМИТТЕРЕ И ПАДЕНИЯ НАПРЯЖЕНИЯ НА НЕМ Регулировка тока покоя оконечного каскада
НАПРЯЖЕНИЕ НА ВЫВОДАХ РЕЗИСТОРА R1 или R2, В
СЛИШКОМ МАЛЕНЬКИЙ ТОК ПОКОЯ, ВОЗМОЖНЫ ИСКАЖЕНИЯ "СТУПЕНЬКА", НОРМАЛЬНЫЙ ТОК ПОКОЯ, ВЕЛИКОВАТ ТОК ПОКОЯ - ЛИШНИЙ НАГРЕВ, ЕСЛИ ЭТО НЕ ПОПЫТКА СОЗДАТЬ КЛАСС "А", ТО ЭТО АВАРИЙНЫЙ ТОК.
ТОК ПОКОЯ ОДНОЙ ПАРЫ ОКОНЕЧНЫХ ТРАНЗИСТОРОВ, мА
0,22 Ома
0,33 Ома
0,47 Ом
0,001
5
3
2
0,0025
11
8
5
0,005
23
15
10
0,01
45
30
21
0,015
68
45
32
0,02
91
60
43
0,025
114
75
53
0,03
136
91
64
0,035
159
106
74
0,04
182
121
85
0,045
205
136
95
0,05
227
152
106
0,1
0,45 А
0,3 А
0,2 А
0,2
0,91 А
0,6 А
0,4 А

САМОДЕЛЬНЫЕ ПРЕДОХРАНИТЕЛИ
ТОК ПЕРЕГОРАНИЯ, А
ДИАМЕТР МЕДНОГО
ПРОВОДА, мм
0,5
0,022
1
0,039
2
0,073
3
0,1
5
0,173
7,5
0,24
10
0,31
15
0,44
20
0,56



ДАННЫЕ ОДНОЖИЛЬНЫХ МЕДНЫХ ПРОВОДОВ ДЛЯ ДУБЛИРОВАНИЯ ДОРОЖЕК ПЛАТЫ
СЕЧЕНИЕ, ММ2 0,5 0,75 1,5 2,5 4
ДИАМЕТР, ММ 0,8 1,0 1,4 1,8 2,3
МАКС ТОК ПРИ 10 А/ММ2 5 7,5 15 25 40
МАКС ТОК ПРИ 15 А/ММ2 7,5 11 22,5 37,5 60
МАКС ТОК ПРИ 20 А/ММ2 10 15 30 50 80

    МАКС ТОК ПРИ 10 А/ММ2 - внутрикорпусные соединения с возможностью связки проводов в жгуты, дублирование дорожек поводников печатной платы.

      МАКС ТОК ПРИ 15 А/ММ2 - внутрикорпусные соединения одинарными проводами, дублирование дорожек поводников печатной платы.

      МАКС ТОК ПРИ 20 А/ММ2 - дублирование проводников печатной платы при принудительном охлаждении.


РАСШИФРОВКА AWG ОБОЗНАЧЕНИЯ В СЕЧЕНИЕ ПРОВОДА
ОБОЗНАЧЕНИЕ 000 00 0 1 2 3 4 5 6 7 8 9 10 11
СЕЧЕНИЕ, ММ2 85 67,4 53,5 42,4 33,6 26,6 21,1 16,8 13,3 10,6 8,4 6,6 5,3 4,2

ОБОЗНАЧЕНИЕ 12 13 14 15 16 17 18 19 20 21 22 23 24 25
СЕЧЕНИЕ, ММ2 3,3 2,6 2,1 1,7 1,3 1 0,82 0,65 0,52 0,41 0,33 0,26 0,2 0,16





ПРИМЕРНАЯ МОЩНОСТЬ УСИЛИТЕЛЯ
В ЗАВИСИМОСТИ ОТ ВЫХОДНОГО НАПРЯЖЕНИЯ И СОПРОТИВЛЕНИЯ НАГРУЗКИ
АМПЛИТУДА
ПОКАЗАНИЯ
ОСЦИЛОГРАФА
ДЕЙСТВУЮЩЕЕ
ПОКАЗАНИЯ
ВОЛЬТМЕТРА
4 Ома
8 Ом
АМПЛИТУДА
ПОКАЗАНИЯ
ОСЦИЛОГРАФА
ДЕЙСТВУЮЩЕЕ
ПОКАЗАНИЯ
ВОЛЬТМЕТРА
4 Ома
8 Ом

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50

0,71
1,41
2,12
2,83
3,54
4,24
4,95
5,66
6,36
7,07
7,78
8,49
9,19
9,9
10,61
11,32
12,02
12,73
13,44
14,14
15,56
16,97
18,39
19,8
21,22
22,63
24,05
25,46
26,87
28,29
29,7
31,12
32,53
33,95
35,36

0,13
0,5
1,12
2
3,13
4,49
6,13
8,01
10,11
12,5
15,13
18,02
21,11
24,5
28,14
32,04
36,12
40,51
45,16
49,98
61
72
85
98
113
128
145
162
180
200
221
242
265
288
313

0,06
0,25
0,56
1
1,57
2,25
3,06
4
5,06
6,25
7,57
9,01
10,56
12,25
14,07
16,02
18,06
20,26
22,58
24,99
30
36
42
49
56
64
72
81
90
100
110
121
132
144
156

52
54
56
58
60
62
64
66
68
70
72
74
76
78
80
82
84
86
88
90
92
94
96
98
100
105
110
115
120
125
130
135
140
145
150

36,78
38,19
39,6
41,02
42,43
43,85
45,26
46,68
48,09
49,5
50,92
52,33
53,75
55,16
56,58
57,99
59,41
60,82
62,23
63,65
65,06
66,48
67,89
69,31
70,72
74,26
77,79
81,33
84,87
88,4
91,94
95,47
99,01
102,55
106,08

338
365
392
421
450
481
512
545
578
613
648
685
722
761
800
841
882
925
968
1013
1058
1105
1152
1201
1250
1379
1513
1654
1801
1954
2113
2279
2451
2629
2813

169
182
196
210
225
240
256
272
289
306
324
342
361
380
400
420
441
462
484
506
529
552
576
600
625
689
756
827
900
977
1057
1139
1225
1315
1407



ИСКАЖЕНИЯ НЕПОЛЯРНЫХ РАЗДЕЛИТЕЛЬНЫХ КОНДЕНСАТОРОВ
"Обычный" Кг   Нормированный К'г
Место
Тип
Кг, %
Место
Тип
К'г, %
1
МБМ
0,0014

1
К78-19
0,0049
2
К78-19
0,0015

2
EPKOS
0,0053
3
К71-7
0,0016

3
К71-7
0,0061
4
EPKOS
0,0017

4
К78-2
0,0064
5
К73-16
0,0017

5
МБМ
0,0067
6
К73-17
0,0019

6
К73-17
0,0074
7
К78-2
0,0022

7
К40У-2
0,0078
8
ФТ-1
0,0023

8
К73-16
0,0091
9
К40У-2
0,0023

9
ФТ-1
0,0098
10
"Зеленый"
0,0025

10
Импортный "К73"
0,012
11
Импортный "К73"
0,0027

11
"Зеленый"
0,024
12
К10-17а
0,83

12
К10-17а
2,2
13
КМ-5
2,1

13
КМ-5
6,1



ЧТО, ГДЕ, КОГДА
Fs (Hz) - частота собственного резонанса головки громкоговорителя в открытом пространстве. В этой точке ее импеданс максимален.
Fc (Гц) - частота резонанса акустической системы для закрытого корпуса.
Fb (Гц) - частота резонанса фазоинвертора.
F3 (Гц) - частота среза, на которой отдача головки снижается на 3 dB.
Vas (куб.м) - эквивалентный объем. Это возбуждаемый головкой закрытый объем воздуха, имеющий гибкость, равную гибкости Cms подвижной системы головки.
D (м) - эффективный диаметр диффузора.
Sd (кв.м) - эффективная площадь диффузора (примерно 50-60% конструктивной площади).
Xmax (м) - максимальное смещение диффузора.
Vd (куб.м) - возбуждаемый объем (произведение Sd на Xmax)
Re (Ом) - сопротивление обмотки головки постоянному току.
Rg (Ом) - выходное сопротивление усилителя с учетом влияния соединительных и фильтров.
Qms (безразмерная величина) - механическая добротность головки громкоговорителя на резонансной частоте (Fs), учитывает механические потери.
Qes (безразмерная величина) - электрическая добротность головки громкоговорителя на резонансной частоте (Fs), учитывает электрические потери.
Qts (безразмерная величина) - полная добротность головки громкоговорителя на резонансной частоте (Fs), учитывает все потери.
Qmc (безразмерная величина) - механическая добротность акустической системы на резонансной частоте (Fs), учитывает механические потери.
Qec (безразмерная величина) - электрическая добротность акустической системы на резонансной частоте (Fs), учитывает электрические потери.
Qtc (безразмерная величина) - полная добротность акустической системы на резонансной частоте (Fs), учитывает все потери.
Ql (безразмерная величина) - добротность акустической системы на частоте (Fb), учитывающая потери перетекания.
Qa (безразмерная величина) - добротность акустической системы на частоте (Fb), учитывающая потери поглощения.
Qp (безразмерная величина) - добротность акустической системы на частоте (Fb), учитывающая прочие потери.
n0 ( безразмерная величина, иногда %) - относительная эффективность (К.П.Д.) системы.
Cms (м/Н) - гибкость подвижной системы головки громкоговорителя (смещение под воздействием механической нагрузки).
Mms (кГ) - эффективная масса подвижной системы (включает массу диффузора и колеблющегося вместе с ним воздуха).
Rms (кГ/с) - активное механическое сопротивление головки.
Cas - акустический эквивалент Cms
Mas - акустический эквивалент Mms
Ras - акустический эквивалент Rms
Cmes (Ф) - эквивалентная емкость Mms
Lces (Г) - эквивалентная индуктивность Cms
Res (Ом) - эквивалентное сопротивление Rms
B (Тл) - индукция в зазоре.
l (м) - длина проводника звуковой катушки.
Bl (м/Н) - коэффициент магнитной индукции.
Pa - акустическая мощность
Pe - электрическая мощность
c=342 м/с - скорость звука в воздухе в нормальных условиях.
p=1.18 кГ/м^3 - плотность воздуха в нормальных условиях.



РЕЗИСТОРЫ
Цветовая маркировка резисторов

Цвет знака

Первая
цифра

Вторая
цифра

Третья
цифра

Множе-
тель

Допуск
+/- %

Серебристый

-

-

-

10^-2

10

Золотистый

-

-

-

10^-1

5

Черный

-

0

-

1

-

Коричневый

1

1

1

10

1

Красный

2

2

2

10^2

2

Оранжевый

3

3

3

10^3

-

Желтый

4

4

4

10^4

-

Зеленый

5

5

5

10^5

0,5

Голубой

6

6

6

10^6

0,25

Фиолетовый

7

7

7

10^7

0,1

Серый

8

8

8

10^8

0,05

СОПРОТИВЛЕНИЕ

Множи-тель

Код
нов.

Код
стар.

1

R

Е

10^3

K

К

10^6

M

М

10^9

G

Г

10^12

T

Т

ДОПУСК

+/- %

Код
нов.

Код
стар.

0,1

B

Ж

0,25

C

У

0,5

D

Д

1

F

Р

2

G

Л

5

J

И

10

K

С

20

M

В

30

N

Ф

ПРИМЕРЫ

Полное
обозначение

Код
новый

Код
старый

3,9 Ом +/-5%

3R9J

3Е9И

215 Ом +/-2%

215RG

215ЕЛ

1 КОм +/-5%

1K0J

1К0И

12,4 КОм +/-1%

12K4F

12К4Р

10 КОм +/-5%

10KJ

10КИ

100 КОм +/-5%

M100J

М100И

2,2 МОм +/-10%

2M2R

2М2С

6,8 МОм +/-20%

6G8M

6Г8В





КОНДЕНСАТОРЫ

Номинальная .мкость , пф | отклонение | напряжение

Код

Перв. и
втор. Цифры

Множи-тель

Доп-мое
откл-ние
емкости , %

Ном-ное
нап-ние ,
В

Серый

-

-

-

3,2

Ч.рный

10

1

+/- 20

4,0

Коричневый

12

10

+/- 1

6,3

Красный

15

102

+/- 2

10

Оранжевый

18

103

+/- 0,25

16

Желтый

22

104

+/- 0,5

40

Зел.ный

27

105

+/- 5

25

Голубой

33

106

+/- 1

32

Фиолетовый

39

107

-20...+50

50

Серый

47

10-2

-20...+80

-

Белый

56

10-1

+/-10

63

Серебристый

68

-

-

2,5

Золотистый

82

-

-

1,5

Допуск для керамических конденсаторов с ненормируемым ТКЕ

Группа
ТКЕ

Доп-мое
измен.
емкости,
% в интервале t'
-60...+80 'C

Новое
обозначение

Старое
обозначение



Цвет покрытия
конденсатора

Старое
обозначение


Маркировочная
точка

Н10

+/- 10

Оранжевый
+ ч.рный

Оранжевый

Ч.рная

Н20

+/- 20

Оранжевый
+ красный

Оранжевый

Красная

Н30

+/- 30

Оранжевый
+ зел.ный

Оранжевый

Зел.ная

Н50

+/- 50

Оранжевый
+ голубой

Оранжевый

Синяя

Н70

+/- 70

Оранжевый
+ фиолетовый

Оранжевый

-

Н90

+/- 90

Оранжевый
+ белый

Оранжевый

Белая

ЕМКОСТЬ

Множетель

Код

Значение

10^-12

p

пикофарады

10^-9

n

нанофарады

10^-6

u

микрофарады

10^-3

m

миллифарады

1

F

фарады



ДОПУСК

Допуск
%

Код
новый

Код
старый

+/-0,1

B

Ж

+/-0,25

C

У

+/-0,5

D

Д

+/-1

F

Р

+/-2

G

Л

+/-5

J

И

+/-10

K

С

+/-20

M

В

+/-30

N

Ф

-10...+30

Q

-

-10...+50

T

Э

-10...+100

Y

Ю

-20...+50

S

Б

-30...+80

Z

А

Допуск для керамических конденсаторовс ненормируемым ТКЕ

Группа
ТКЕ

Допустимое
изменение
Ямкости, %
в интервале t'
-60...+80 'C

Код

Н10

+/- 10

B

Н20

+/- 20

Z

Н30

+/- 30

D

Н50

+/- 50

X

Н70

+/- 70

E

Н90

+/- 90

F



Номинальное напряжение

Номинальное
напряжение, В

Код

Номинальное
напряжение, В

Код

Номинальное
напряжение, В

Код

1,0

I

25

G

200

Z

1,6

P

32

H

250

W

2,5

M

40

S

315

X

3,2

A

50

J

350

T

4,0

C

63

K

400

Y

6,3

B

80

L

450

U

10

D

100

N

500

V

16

E

125

P



20

F

160

Q




ПРОГРАММА ДЛЯ ПРОСМОТРА PDF и DJVU ФАЙЛОВ,
ПОЗВОЛЯЕТ ИМПОРТИРОВАТЬ СТРАНИЦЫ, ВСЕГО 1,5 Mb
КОМПЛЕМЕНТАРНЫЕ ПАРЫ ТРАНЗИСТОРОВ ДЛЯ УСИЛИТЕЛЙ И ИХ КРАТКИЕ ХАРАКТЕРИСТИКИ
ВЗЯТЬ ВСЕ ТРАНЗИСТОРЫ ОДНИМ АРХИВОМ
ЕСЛИ ПАРАМЕТРЫ В ПАРЕ ОТЛИЧАЮТСЯ, ТО УКАЗЫВАЕТСЯ МИНИМАЛЬНЫЙ
НАИМЕНОВАНИЕ,
СТРУКТУРА,
ЦОКОЛЕВКА
Uкэ
Iкэ
H21
F1
PDF
КОРПУС

MJL21194
N-P-N
B-C-E
MJL21193
P-N-P
B-C-E
250V
15A
200W
25...75
4MHz
ДАТАШИТ ОТ ПРОИЗВОДИТЕЛЯ
2SC5359
N-P-N
B-C-E
2SA1987
P-N-P
B-C-E
230V
15A
180W
55...160
30MHz
ДАТАШИТ ОТ ПРОИЗВОДИТЕЛЯ
2SC5200
N-P-N
B-C-E
2SA1943
P-N-P
B-C-E
230V
15A
150W
55...160
30MHz
ДАТАШИТ ОТ ПРОИЗВОДИТЕЛЯ
2SK1530
N-CHANNEL
G-D-S
2SJ201
P-CHANNEL
G-D-S
200V
12A
150W
ДАТАШИТ ОТ ПРОИЗВОДИТЕЛЯ

TIP35
N-P-N
B-C-E
TIP36
P-N-P
B-C-E
40V
25A
125W
25
3MHz
TIP35A
N-P-N
B-C-E
TIP36A
P-N-P
B-C-E
60V
25A
125W
25
3MHz
TIP35B
N-P-N
B-C-E
TIP36B
P-N-P
B-C-E
80V
25A
125W
25
3MHz
TIP35C
N-P-N
B-C-E
TIP36C
P-N-P
B-C-E
100V
25A
125W
25
3MHz
2SD718
N-P-N
B-C-E
2SB688
P-N-P
B-C-E
120V
8A
80W
10MHz
2SD1047
N-P-N
B-C-E
2SB817
P-N-P
B-C-E
140V
12A
100W
60...200
15MHz
2SC3281
N-P-N
B-C-E
2SA1302
P-N-P
B-C-E
200V
15A
150W
55...160
10MHz
IRFP240
N-CHANNEL
G-D-S
IRFP9240
P-CHANNEL
G-D-S
200V
12A
150W

2SC4467
N-P-N
B-C-E
2SA1694
P-N-P
B-C-E
120V
8A
80W
>50
20MHz
2SC5198
N-P-N
B-C-E
2SA1941
P-N-P
B-C-E
140V
10A
100W
55...160
30MHz
2SC3182
N-P-N
B-C-E
2SA1265
P-N-P
B-C-E
140V
10A
100W
55...160
30MHz
2SC3856
N-P-N
B-C-E
2SA1492
P-N-P
B-C-E
180V
15A
130W
55...160

2SD998
N-P-N
B-C-E
2SB778
P-N-P
B-C-E
120V
10A
80W
55...160
10MHz
2SD2438
N-P-N DAR
B-C-E
2SB1587
P-N-P DAR
B-C-E
150V
8A
75W
>5000
65MHz

2SC5171
N-P-N
B-C-E
2SA1930
P-N-P
B-C-E
180V
2A
20W
100...320
200MHz
2SC3298B
N-P-N
B-C-E
2SA1306B
P-N-P
B-C-E
200V
1.5A
20W
70...240
100MHz
2SC4793
N-P-N
B-C-E
2SA1837
P-N-P
B-C-E
230V
1A
20W
100...320
70MHz

TIP31
N-P-N
B-C-E
TIP32
P-N-P
B-C-E
40V
3A
40W
25...50
3MHz
TIP31A
N-P-N
B-C-E
TIP32A
P-N-P
B-C-E
60V
3A
40W
25...50
3MHz
TIP31B
N-P-N
B-C-E
TIP32B
P-N-P
B-C-E
80V
3A
40W
25...50
3MHz
TIP31C
N-P-N
B-C-E
TIP32C
P-N-P
B-C-E
100V
3A
40W
25...50
3MHz
TIP41
N-P-N
B-C-E
TIP42
P-N-P
B-C-E
40V
6A
60W
20
3MHz
TIP41A
N-P-N
B-C-E
TIP42A
P-N-P
B-C-E
60V
6A
60W
20
3MHz
TIP41B
N-P-N
B-C-E
TIP42B
P-N-P
B-C-E
80V
6A
60W
20
3MHz
TIP41C
N-P-N
B-C-E
TIP42C
P-N-P
B-C-E
100V
6A
60W
20
3MHz
MJE15032
N-P-N
B-C-E
MJE15033
P-N-P
B-C-E
250V
8A
50W
>50
30MHz
IRF640
N-CHANNEL
G-D-S
IRF9640
P-CHANNEL
G-D-S
200V
11A
125W

2SD600
N-P-N
E-C-B
2SB631
P-N-P
E-C-B
100V
1A
8W
60...320
130MHz
BD135
N-P-N
E-C-B
BD136
P-N-P
E-C-B
45V
BD137
N-P-N
E-C-B
BD138
P-N-P
E-C-B
60V
BD139
N-P-N
E-C-B
BD140
P-N-P
E-C-B
80V
2SD669
N-P-N
E-C-B
2SB649
P-N-P
E-C-B
120V
1.5A
20W
60...200
140MHz
2SD669A
N-P-N
E-C-B
2SB649A
P-N-P
E-C-B
160V
1.5A
20W
60...200
140MHz
KSE340
N-P-N
E-C-B
KSE350
P-N-P
E-C-B
300V
0.5A
200W
30...240
MJE340
N-P-N
E-C-B
MJE350
P-N-P
E-C-B
300V
0.5A
20W
30...240

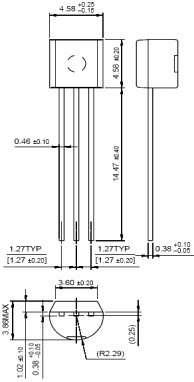

BC635
N-P-N
E-C-B
BC636
P-N-P
E-C-B
45V
1
1W
20...250
100MHz
BC337
N-P-N
E-C-B
BC638
P-N-P
E-C-B
60V
1
1W
20...250
100MHz
BC639
N-P-N
E-C-B
BC640
P-N-P
E-C-B
100V
1
1W
20...250
100MHz
MPSA42
N-P-N
E-B-C
MPSA92
P-N-P
E-B-C
300V
0.1A
0.6W
>25
50MHz
2N5551
N-P-N
E-B-C
5N5401
P-N-P
E-B-C
150V
0.2A
0.6W
50...240
100MHz
BC546
N-P-N
C-B-E
BC556
P-N-P
C-B-E
65V
0.1A
0.6W
>120
150MHz
2SC3468
N-P-N
E-C-B
2SA1371
P-N-P
E-C-B
300V
0.1A
1W
150MHz



ПОПУЛЯРНЫЕ ТРАНЗИСТОРЫ ДЛЯ ИМПУЛЬСНЫХ ИСТОЧНИКОВ ПИТАНИЯ
НАИМЕН-НИЕ
НАПРЯЖЕНИЕ
ТОК
СОПРОТ-НИЕ
МОЩНОСТЬ
ЕМКОСТЬ
ЗАТВОРА
Qg
(ПРОИЗВОДИТЕЛЬ)
КОРПУС
СЕТЕВЫЕ (220 V)
600V
3.6A
1.8 Ω
100W
660pF
17...23nC (ST)
Корпус с металлическим фланцем ТО-220
600V
6.2A
1 Ω
125W
1300pF
38...50nC (ST)
400V
10A
0.48 Ω
125W
1400pF
35...40nC (ST)
500V
8A
0.85 Ω
125W
1300pF
39...50nC (ST)
800V
6A
1.3 Ω
140W
1300pF
46nC (ST)
600V
10A
0.75 Ω
115W
1370pF
50...70nC (ST)
600V
13A
0.5 Ω
160W
2220pF
75nC (ST)
550V
22A
0.14 Ω
160W
2570pF
84nC (ST)
500V
17A
0.26 Ω
220W
2830pF
120nC (IR)
650V
20A
0.19 Ω
200W
2400pF
87...114nC (IN)
400V
15A
0.25 Ω
150W
1900pF
65nC (ST)

800V
6A
1.3 Ω
30W
1300pF
46nC (ST)
Полность пластиковый корпус размером ТО-220
600V
10A
0.19 Ω
35W
1370pF
50...70nC (ST)
600V
13A
0.5 Ω
160W
2220pF
75nC (ST)
400V
15A
0.25 Ω
150W
1900pF
65nC (ST)
STP20NM60FP
600V
20A
0.29 Ω
45W
1500pF
54nC (ST)

600V
22A
0.24 Ω
370W
3570pF
150nC (IR)
Корпус ТО-247
500V
32A
0.135 Ω
460W
5280pF
190nC (IR)
500V
36A
0.13 Ω
446W
5579pF
180nC (IR)
500V
47A
0.078 Ω
540W
8310pF
350nC (IR)
500V
14A
0.33 Ω
190W
2600pF
150nC (IR)
75nC (ST)
400V
23A
0.2 Ω
250W
4000pF
210nC (IR)
500V
20A
0.27 Ω
280W
4200pF
210nC (IR)
650V
20A
0.19 Ω
200W
2400pF
87...114nC (IN)
650V
34A
0.1 Ω
310W
4500pF
150...200nC (IN)
650V
47A
0.07 Ω
415W
6800pF
252...320nC (IN)
550V
45A
0.1 Ω
417W
3700pF
87...117nC (ST)



АВТОМОБИЛЬНЫЕ (12V)
55V
49A
0.022 Ω
110W
1800pF
63nC (IR)
Корпус с металлическим фланцем ТО-220
55V
53A
0.016 Ω
100W
1700pF
72nC
55V
110A
0.008 Ω
200W
3250pF
146nC (IR)
75V
140A
0.007 Ω
330W
5300pF
150...220nC (IR)
IRF8010
IRFB4410
IRL2505
IRL3705N
IRLR2905
60V
50A
0.022 Ω
120W
1500pF
41nC
70V
200A
0.0045 Ω
470W
13000pF
410...620nC (IR)
Корпус ТО-247

МОТОЧНЫЕ ДАННЫЕ ДЛЯ ФЕРРИТОВЫХ КОЛЕЦ М2000-НМ
ИСПОЛЬЗУЕМЫХ В СЕТЕВЫХ ПОЛУМОСТОВЫХ ПРЕОБРАЗОВАТЕЛЯХ
РАСЧИТАНЫ ПО МЕТОДИКЕ ЭНОРАСЯНА
Как показали многочисленные эксперименты количество витков можно смело уменьшать на 10-15 % без боязни входа сердечника в насыщение.
Реализация
Типоразмер

Частота преобразования, кГц

ХОРОШО, НО МОЖНО БОЛЬШЕ
ОПТИМАЛЬНО
НАГРЕВ ФЕРРИТА
40
50
60
70
80
90
100
110
1 кольцо К40х25х11
К40х25х11
Габ. мощность
100
130
160
175
200
220
250
270
Витков на первичку
180
145
120
105
90
80
72
65
2 кольца К40х25х11
К40х25х22
Габ. мощность
200
230
280
330
370
420
470
520
Витков на первичку
90
72
60
52
45
40
36
33
1 кольцо К45х28х8
К40х25х8
Габ. мощность
110
135
150
180
200
230
240
270
Витков на первичку
217
174
145
124
110
97
87
79
2 кольца К45х28х8
К45х28х16
Габ. мощность
200
240
290
340
390
440
480
530
Витков на первичку
109
87
73
62
55
49
44
40
3 кольца К45х28х81
К45х28х24
Габ. мощность
290
360
440
510
580
660
730
800
Витков на первичку
82
66
55
47
41
36
33
30
4 кольца К45х28х8
К45х28х32
Габ. мощность
380
490
580
680
780
870
970
1070
Витков на первичку
62
50
41
35
31
28
25
23
5 колец К45х28х8
К45х28х40
Габ. мощность
500
600
700
850
950
1100
1200
1300
Витков на первичку
50
40
35
30
25
22
20
18
6 колец К45х28х8
К45х28х48
Габ. мощность
550
700
850
1000
1150
1300
1450
1600
Витков на первичку
41
33
28
24
21
19
17
15
7 колец К45х28х8
К45х28х56
Габ. мощность
650
850
1000
1150
1350
1500
1700
1850
Витков на первичку
35
30
24
20
18
16
14
13
8 колец К45х28х8
К45х28х64
Габ. мощность
750
950
1150
1350
1550
1750
1950
2150
Витков на первичку
31
25
21
18
16
14
13
12
9 колец К45х28х8
К45х28х72
Габ. мощность
850
1000
1300
1500
1750
1950
2200
2400
Витков на первичку
28
22
18
16
14
13
11
10
10 колец К45х28х81
К45х28х80
Габ. мощность
970
1200
1450
1700
1950
2200
2400
2650
Витков на первичку
25
20
17
14
12
11
10
9

ЧАСТОТА ПРЕОБРАЗОВАНИЯ
МАКСИМАЛЬНЫЙ ДИАМЕТР ОДНОГО ПРОВОДА ДЛЯ СБОРКИ ЖГУТА
40 кГц
0,65 мм
50 кГц
0,6 мм
60 кГц
0,55 мм
70 кГц
0,5 мм
80 кГц
0,45 мм
90 кГц
0,4 мм





КАНАЛ ОБ ЭЛЕКТРОНИКЕ И НЕ ТОЛЬКО





Адрес администрации сайта: admin@soundbarrel.ru




Яндекс.Метрика Яндекс цитирования





МЕНЮ





РЕКЛАМА
