ДЛЯ НАЧИНАЮЩИХ РАДИОЛЮБИТЕЛЕЙ + НЕСКОЛЬКО СОВЕТОВ

    Часто задаваемые вопросы и просьбы указать ссылку где и почем покупал то или иное вынудили меня создать эти странички.
    Адрес страницы продавца будет указан лишь на момет покупки и в дальнейшем редактироваться не будет - у продавцов меняется номенклатура, меняются страницы и их адреса. Следить за этим мне как то не интересно.
    То, что уже куплено разложено ЗДЕСЬ
    Эта страница будет довольно большой и как только она станет ОГРОМНОЙ я перейду на следующую, следующую и так далее. На этих страницах я буду делится своими впечатлениями от покупок, давать ссылки на купленные, планируемые купить или просто понравившиеся товары. Уж извиняюсь, что не охвачу весь спектр товаров этого МЕГА СТОКА Китайской продукции, но меня интересует лишь небольшая ветка, относящаяся к электронике, ну и по мелочи немного относящегося к быту.
    Ну начнем по порядочку...
    Разумеется, что любое нормальное устойство должно быть выполнено на печатной плате, а для этого необходим фольгированный стеклотекстолит. Разумеется на Али я его искал и находил. Правда в некоторых отзывах упомянуто, что это гетинакс. Честно говоря еще из эпохи моей молодости слово ГЕТИНАКС вызывает жуткие мурашки по спине. Фольга практически не держится, сразу тянется за паяльником еще на этапе лужения, поэтому я озадачился найти кого ни будь, кто из наших покупал сей чудный продукт. И нашел. Меня угостили не большим листиком гетинакса, купленного на АЛИЭКСПРЕСС.
    Внешний осмотр ярковыраженного изъяна не выявил, ЛУТ гетинакс пережил спокойно, сверление и лужение даже перегретым паяльником тоже ни как не сказались на прочности приклейки медной фольги к гетинаксовой основе. Устройство было собрано, протестилось, показало свою не пригодность и заброшено, но отнюдь не по вине печатной платы.
    Покопавшись по Али я нашел несколько приемлемых для себя вариантов, уж извиняюсь, но пользуюсь одностороним, поскольку платы делаю при помощи ЛУТ и заморачиваться с двухстроннея платой не хочу. Но выбирать уже Вам:

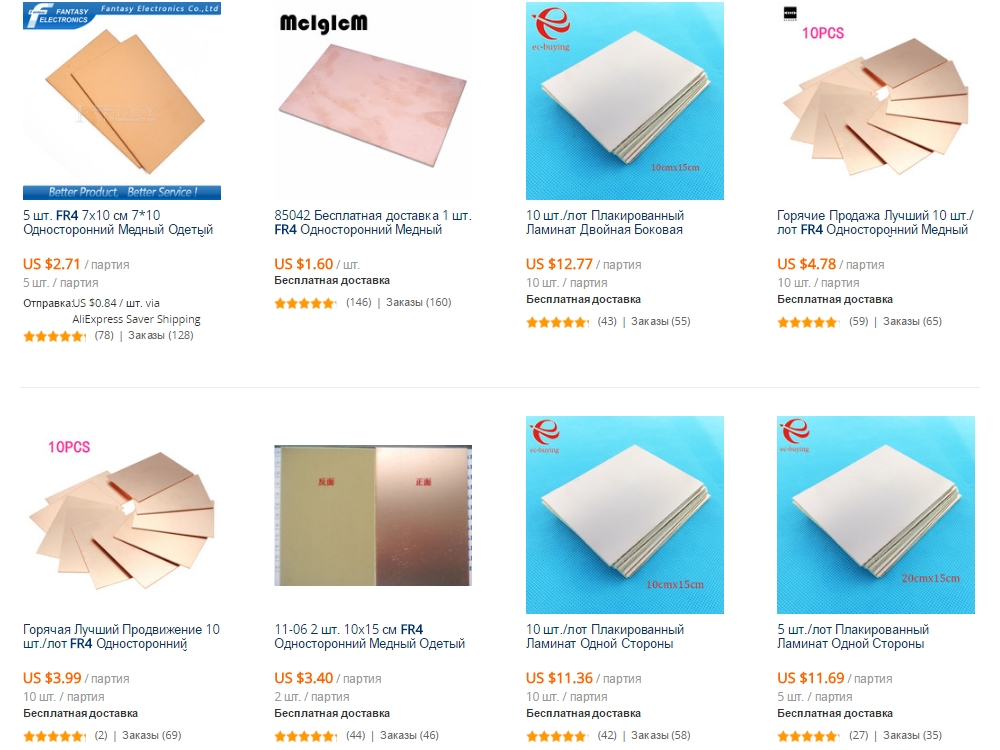

ФОЛЬГИРОВАННЫЙ СТЕКЛОТЕКСТОЛИТ И ГЕТИНАКС



Текстолит FR4


    Начинающие крайне редко используют сразу печатные платы собственного изготовления, а собирают устойства на так называемых макетных платах. На Али есть и такие. Поскольку макетками я не увлекаюсь то пробежался по этой теме весьма поверхностно. Разнообразие довольно большое, от мелких односторонних, до довольно больших размеров и отверстиями с металлизацией даже попадались.

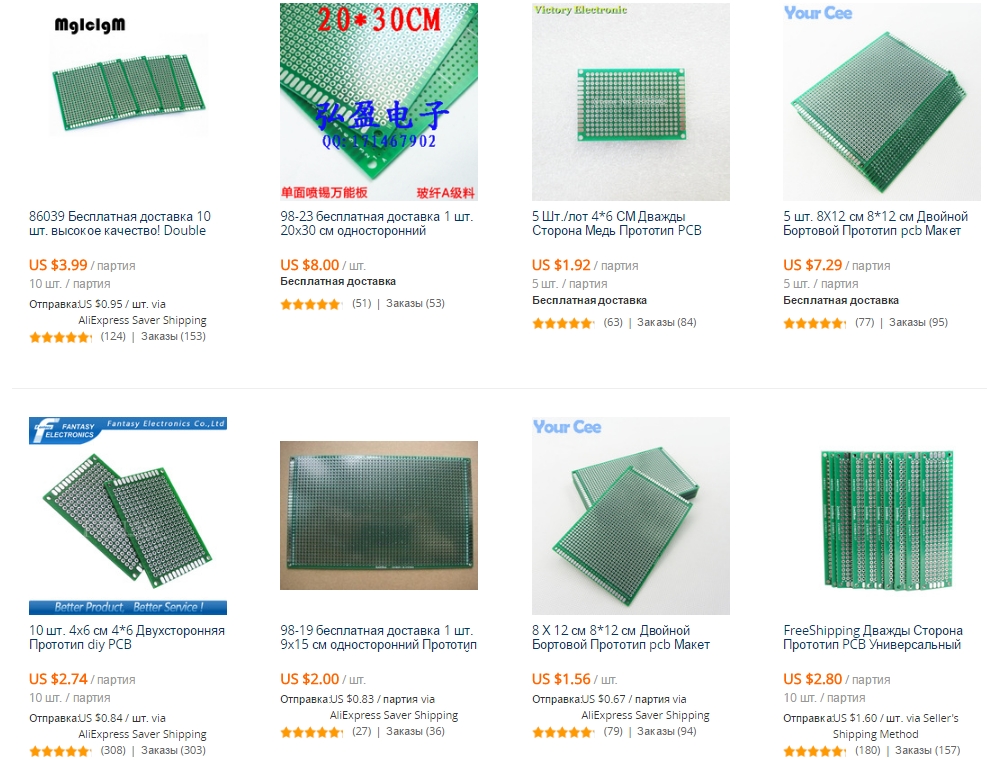

МАКЕТНЫЕ ПЛАТЫ



Макетницы

    Возвращаясь все таки к изготовлению полноценных печтаных плат однозначно потребуются сверла. Сверла я заказывал, но только обычные, не ЧПУ. ЧПУ я брал на Ростовском радиорынке. Сверлят они конечно намного лучше, но у них есть один существенных недостаток - при ручном сверлении они довольно часто ломаются, а цена у подобных сверл довольно высокая. Поэтому и приходится выбирать между частой подточкой сверл и поломкой последних. Тем кто только начинает и не имеет загажников будет вполне разумно приобрести сразу набор, ну а потом уже дополнять его необходимыми сверлами.

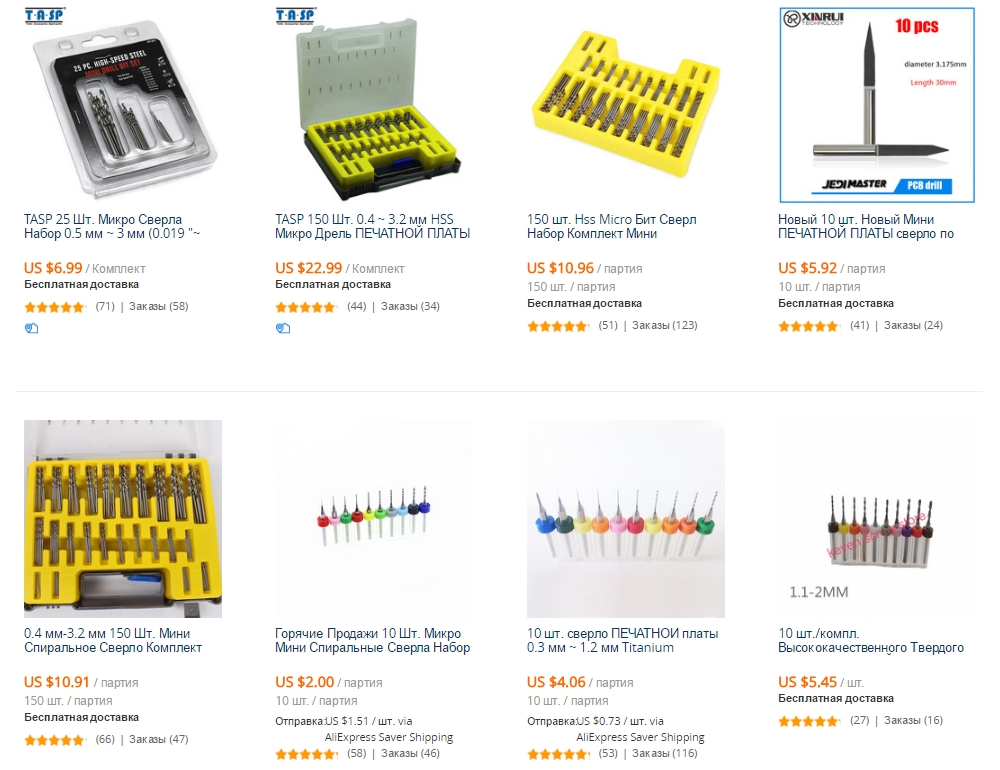

    На картинке случайно попались наборы от T.A.SP - не плохой производитель мелкого сверлильно-точильного оборудования. Уже больше года пользуюсь дремелем, не часто правда, работает вполне пристойно и жаловаться не на что.



НАБОРЫ СВЕРЛ ДЛЯ ПЕЧАТНЫХ ПЛАТ



Сверла для печатных плат

    Лично я наборами пользуюсь крайне редко, но только потому что сверла покупаю уже довольно давно и в наличии есть самые популярные у меня диаметры. Однако при интенсивной работе некоторые ломаются, некоторые сгорают, поэтому приходится все время обновлять свою сверлильную кладовку. Иногда случается, что нужны длинные сверла. Если сверлить дерево, то особвых проблем нет - обил электрод, заточил его и вперед с песней. А если металл, или древисина категории "ДПС СССР", то тут без сверла ни как. ВЫБРАТЬ УДЛИНЕННЫЕ СВЕРЛА.

    Конечно же сверла нужно во что то зажимать, а для этого нужны патроны. Патронов довольно много, но далеко не вс обращают внимание на то, что их там два вида. Основной упор покупатели делают на диаметры, а когда заказ приходит недоуменно пожимаю плечами - че за фигню мне прислали.
    Дело в том, что патроны идут под самодельные сверлилки и под заводские дремели и они оличаются преждевсего тем, что для самодельных патроны не разборные - цанга не меняется а сделана за одно целое с патроном.

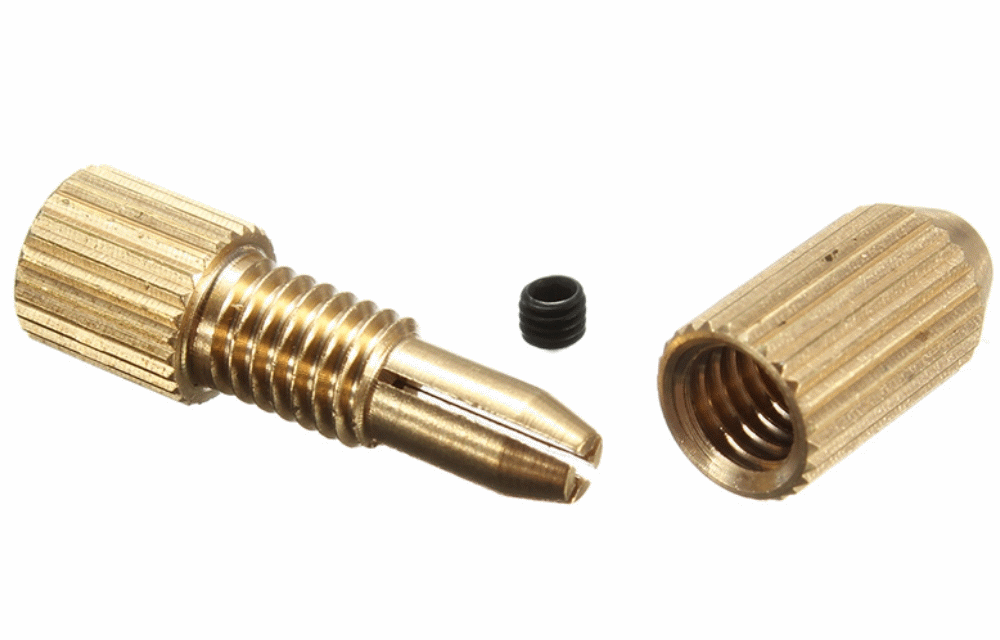

Виды цанговых патронов

     Разумеется, что патроны для дремеля более универсальные и для них можно отдельно покупать цанги. Наборы цанг и комплектация для них отличаются большим разнообразием.

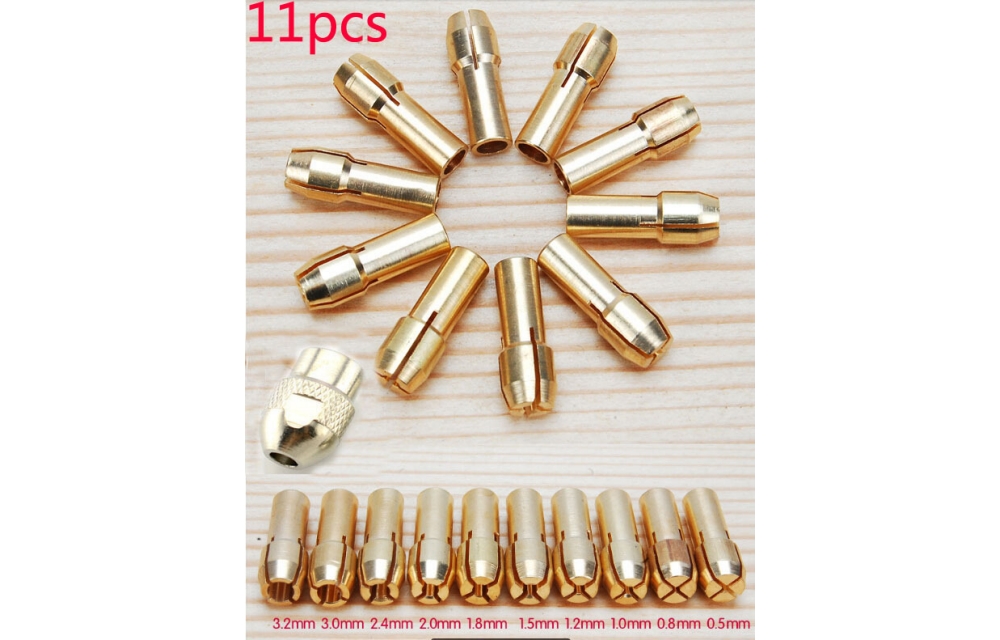

НАБОР ЦАНГ ДЛЯ ПАТРОНА

11 цанговых зажима для патронов дремеля, бесплатная доставка, о продавце 98% положительных отзывов.

11 зажимов для цангового патрона

    Но можно купить и отдельно патроны на минидрель. Прежде всего нужно обращать внимание на установочный диаметр, чтобы он был одинаков с диаметром вала имеющегося у Вас двигателя. Выбор патронов довольно большой, начиная от примитивных цанговых патронов и заканчивая мелкими патронами с ключами для зажатия сверла, практически как на больших дрелях. Кроме этого есть и переходники для более крупных дрелей, но сверлить плату большой дрелью это просто убийство сверл.

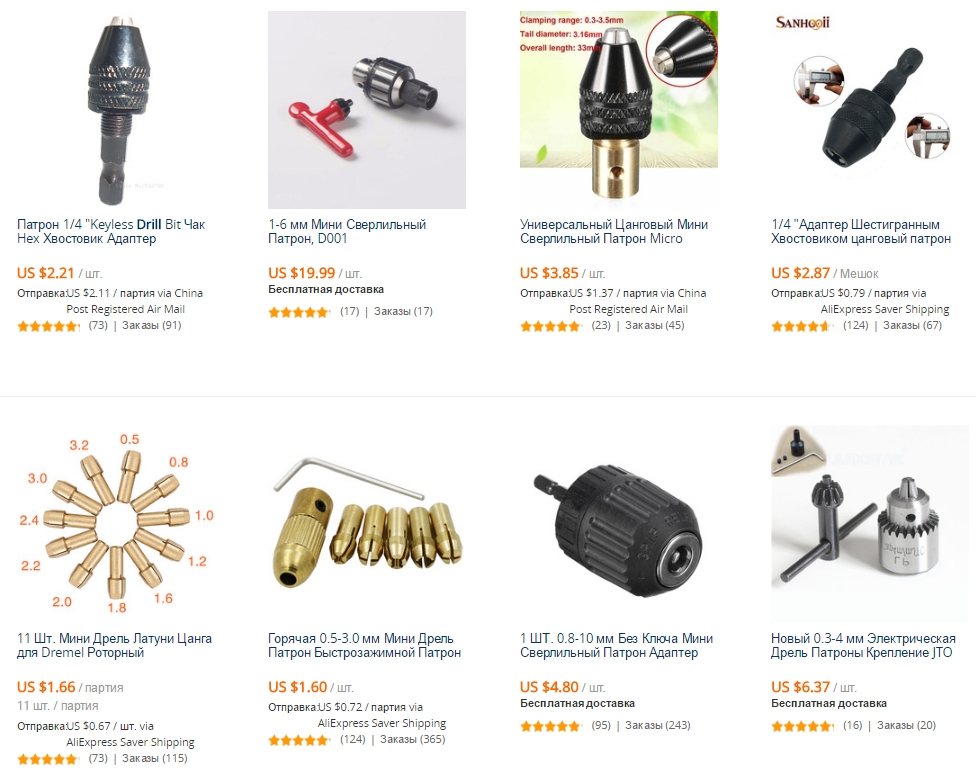

ПАТРОНЫ ДЛЯ МИНИ ДРЕЛЕЙ



11 зажимов для цангового патрона

    Патроны конечно же нужно на что то одеть. Ну тут уже кому как. Можно конечно заказать готовый дремель, можно готовую сверлику, а можно и отдельно двигатель. Патрон с набором цанг у меня уже был, впрочем как и двигатель, однако двигатель у меня был от струйного принтера на 24 вольта и гдето под 3000 оборотов. Как не верти, но этого было маловато. Нет, платы я им конечно же сверлил и вполне успешно, но это занимало больше времени, чем могло бы. Поэтому не много подумав я заказал себе моторчик. Моторчик шел ОЧЕНЬ долго, но я ни чуть не пожалел об его покупке - ярко выраженно больше 20000 об/мин при питании 13 В. Тяжловат немного, но к этому быстро привыкаешь, а вот к том, что он два листа текстолита по 1,5 мм почти без напряга просверливает сверлом 3 мм привыкнуть тяжеловато и сверло постоянно влетает в стол.
    Врать не буду - чтобы получилась приличная сверлилка пришлось повозиться. В имеющийся патрон было зажато сверло 3мм, затем это сверло было зажато в дрель и у меня получился патрон сверлилики на конце сверла причем то место куда вставляется вал у этого цангового патрона у меня теперь было доступно для расверливания. Сильно разсверливать я не стал и имеющееся отверстие диаметром 3мм я зажав сверло в струбцину для сверл сделал на 4 мм. Вал двигателя на 55 мм теперь нужно было согнать до 4 мм. Тут все оказалось намного легче - включил двигатель и болгаркой сточил вал до того момента, когда он начал туго входить в патрон.

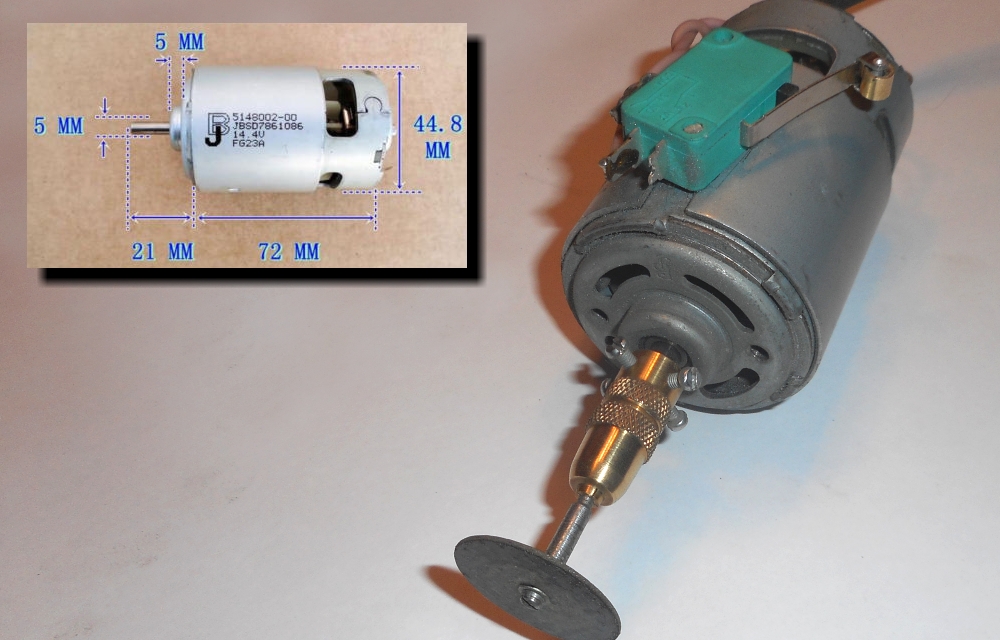

ДВИГАТЕЛЬ ОТ ШУРУПОВЕРТА

Могут быть разные обороты и напряжения

Мощный двигатель для переносного электроинструмента


    В итоге получилась довольно мощная сверлилка, правда есть у нее и недостаток - внутри стоит крыльчатка, которая прогоняет воздух через двигатель, охлаждая его. Это конечно хорошо, да вот только воздух она затягивает снизу. При сверлении стружка конечно не залетает в двигатель - ее винты патрона раздувают, а вот при резке и шлифовке вся эта пыль прогоняется через двигатель, естественно не спешно убивая его. Глобально над решением этой проблемы еше не думал, но все чаще и чаще задумываюсь.

    Двигателей на Алиэкспресс огромный выбор, начиная от самых мелких и заканчивая двигателями чудовищных размеров для промышлености. Однако слишком огромные двигатели нам без надобности, а вот что по меньше вполне пригодится.
    Для тех, кто не хочет заморачиватся с отдельными моторами и патронами есть вариант уже готовой сверлилки. Это просто двигатели с надетыми на них патронами, иногда двигатели спрятаны в кожуха из алюминия. Нет, это не полноценные дремели, это именно сверлилки эконом класса:
    ВЫБРАТЬ СВЕРЛИЛКУ
    Для сверлилок так же довольно большой выбор отдельных двигателей, но наиболее приемленые двигатели моделей 555 и 775.
    Двигатель 555 - бывает на разные напряжение, скорей всего это двигатели на шуруповерты, компактные, довольно мощные, но в большинстве своем на подшипниках скольжения. Довольно часто идут в комплекте с редуктором, поэтому на это обращайте внимание.
    Двигатель 775 - так же на разные напряжения, если это принципиально, то свяжитесь перед заказом с продавцом. Бывают как полностью на подшипниках скольжения, так и передний подшипник может быть шариковым, что гораздо лучше, если кроме сверления будут выполняться и какие то другие операции.
    Если двигатель достаточно мощный, то можно воспользоваться системой мягкого старта. Ниже приведена самая простая схема для плавного набора оборотов. Напряжение электролитических конденсаторов должно быть больше напряжения питания как минимум на 10%. Чем больше будет емкость конденсатора С4, тем плавнее будут набираться обороты.



Плавный пуск для двигателя микро дрели

    Будем считать, что плат насверлили и теперь нужно их запаять. Разумеется нужен паяльник. На сегодня вариантов просто огромное множество, начиная от газовых паяльников, паяльников с питанием от USB и заканчивая паяльными комплексами. Осталось только разобраться что действительно нужно сегодня, а что может потерпеть и несколько лет.
    Разумеется паяльник с регулятором температуры гораздо удобней, чем обычный паяльник, поскольку позволяет оперативно регулировать температуру жала, а значит один паяльник можно использовать и для монтажа и для демонтажа электронных комонентов (для демонтажа нужна температура побольше, чтобы не перегреть дорожки и сами элементы).
    Но тут можно наступить на не большие грабельки - далеко не все паяльники являются универсальными. Дело в том, что кроме регулировки температуры у жала паяльника должна быть еще и некоторая теплоемкость способность накапливать тепло. Иначе при монтаже или демонтаже элементов среднего размера возникнут трудности - жало будет прилипать к выводам, поскольку накопленного в жале тепла не будет хватать на прогрев масивного вывода и припой перестанет быть жидким. К таким паяльникам относится большинство паяльников с керамическими нагревателями:

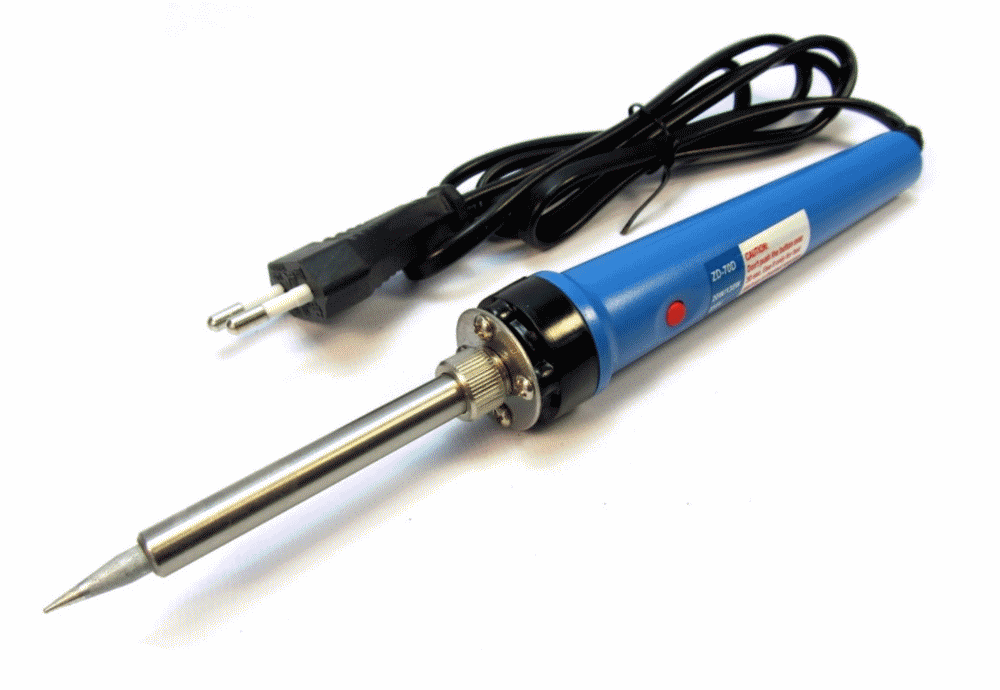

Радиолюбительский паяльник

    У паяльников подобного типа есть еще одна заморочка - жала могут быть стальными с химическим покрытием рабочей зоны. Стальные жала откровенно на любителя, ну типа бывают же мазохисты, а медные не в каждом магазине водятся. И вот как раз у паяльников этого типа довольно низкая теплоемкость. Да, нагреваются они значительно быстрее обычных пальников, но и при контакте с чем то массивным они остывают так же быстро, как и негреваются.

Жала на паяльник с керамическим нагревателем

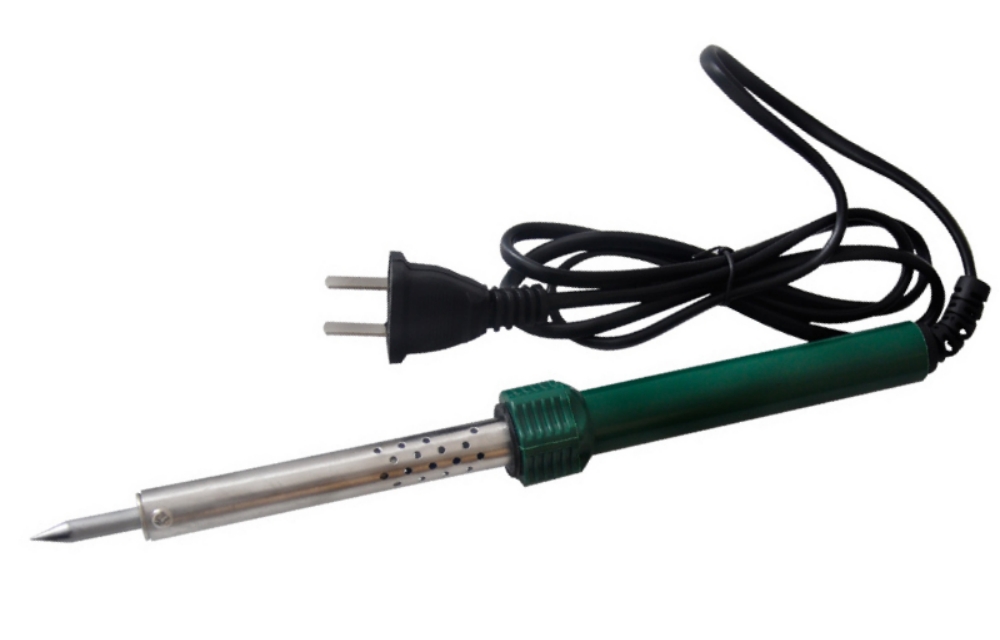

    Более универсальным являются паяльники со стержневым жалом. Его и купить значительно проще, а отсутствие разнообразия лишь увеличивает полет творческой мысли - можно самомому сделать гораздо больших видов жал.



Радиолюбительский паяльник

    Используя один и тот же паяльник, но разные жала можно значительно увеличить спектр применения паяльника, поскольку он может не только паять SMD компоненты, но и сетевые электролитические конденсаторы без каких либо проблем. Если использовать отдельный источник тепла, ну напрмер маленькую газовую горелку, то подобным паяльником можно и автомобильные радиаторы паять - теплоемкости жала вполне хватает, а для ускоренного разогрева как раз и использовать газовую горелку.

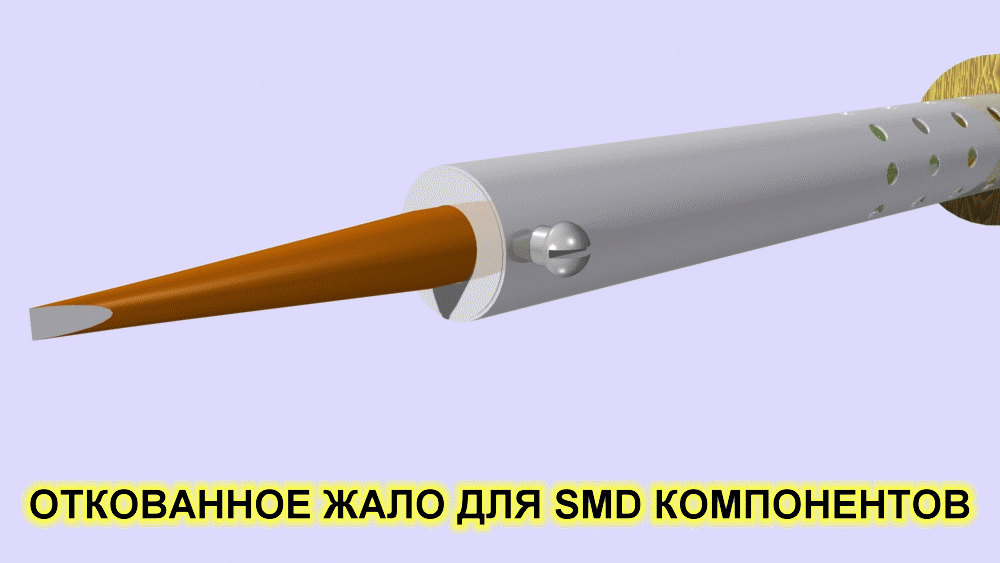

    Ниже приведено несколько эскизов самодельных жал для стержневого электропальника, используя которые значительно ускоряется время выполнения той или иной задачи:



Паяльник с разными жалами

    Если же паяльник оснащен регулятором температуры, то область удобство и скорость работы можно значительно увеличить - при монтаже мелких деталей температуру уменьшают, чтобы не перегреть деталь, при демонтаже крупных деталей температуру увеличивают, что ускорить разогрев припоя.
    Однако паяльников с регулировкой температуры и стержневым жалом не такое большое разнообразие как хотелось. На Али представлено всего две модели подобных паяльников, причем одна видимо скоро из продажи исчезнет. Это ESI-S60 и BK-456. На Гербесте всего ОДИН ВАРИАНТ, но как то он дороговат. На Банггуде дела обстоят так же - всего ОДИН ВАРИАНТ, но тоже не дешево получается.
    Если же слишком уж большая точность не нужна, то для регулировки температуры можно воспользоваться диммером - СИМИСТОРНЫМ РЕГУЛЯТОРОМ МОЩНОСТИ. Но диммер может только убавлять мощность. Схема приведенного ниже регулятора имеет всего три варианта регулировки, но способна увеличить мощность паяльника. Только не нужно злоупотреблять этим режимом - нагревательный элемент будет работать не в штатном режиме и может перегреться и перегореть.

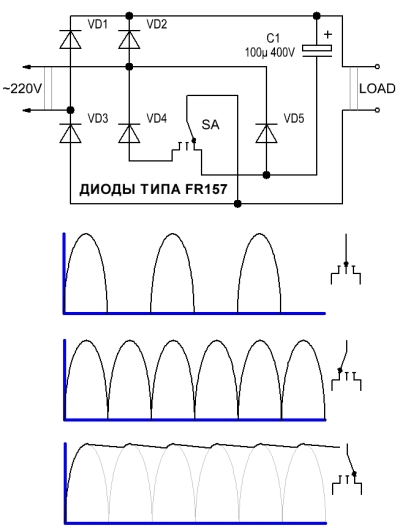

Ступенчатый регулятор мощности паяльника

    Если переключатель режимов SA находится в среднем положении, то диодный мост не полный и через нагрузку протекает лишь один полупериод синусоиды - паяльник греется слабее. Если переключатель в левом положении, то диодный мост пропускает уже обе полуволны синусоиды и паяльник греется как обычно. Если же переключатель в правом положении, то подключается еще и накопительный конденсатор, который отдает накопленное на пиках напряжение во время перехода синусоиды через ноль и паяльник греется сильнее.
    Более подробно о припоях и флюсах можно посмотреть ЗДЕСЬ или видео ниже:











    Конечно же измерительные приборы нужны не только матерому радилюбителю, но и начинающему - электричество глазом не видно, а для успешной работы того или иного устройства нужно измерять не только параметры элементов, но напряжение и ток.
    Мультиметров на Али довольно много, причем начиная от простейших и заканчивая прицизионными, но у них и стоимость соответствующая. Начинающему радиолюбителю покупать дорогой прибор смысла не имеет - прибор будет все равно убит в течении трех-четырех месяцев, уж можете мне поверить. Самый популярный способ убийства мультиметров - после уизмерения тока, забыв переключить режим работы прибора измеряют напряжение. Если источник питания достаточно мощный, то обычно сгорает и устройство и сам прибор. Довольно частот после измерения сопртивления так же измеряют напряжение и снова прибор приходит в негодность.
    Для выполнения правильных измерений и понимания того, что и как нужно измерять лучше просмотреть следующее видео:

    В видео показан мультиметр серии 838 с измерителем температуры, однако такой нужен далеко не всем. Самым популярным мультиметром уже довольно долго остается модель серии 830. Данный мультиметр практически такой же, как и 838 и пользуются им точно так же. Когда наберетесь опыта работы, тогда уже можно будет приобрести более серьезный мультиметр. Если же к тому моменту Ваш первый тестер будет жив он тоже лишним не окажется - бывают ситуации, когда одного мультиметра не достаточно.
    Выбрать мультиметр DT830.
    Тем же, кто уверен в том, что емунужно что то серьезней самого простого мультиметра можно ВЫБРАТЬ МУЛЬТИМЕТР более продвинутого класса.

    Так же имеет смысл подумать о приобретении еще одной разновидности мультиметра - универсального измерителя параметров элементов, в который интегрирован и определитель типа элемента, а так же его цоколевки. Вещица довольно полезная, поскольку позволяет измерять не только сопротивление резисторов, но и емкость конденсаторов, и индуктивность дросселей и трансформаторов. Кроме этого этот мультитестер определяет цоколевку диодов, тип и цоколевку транзисторов.

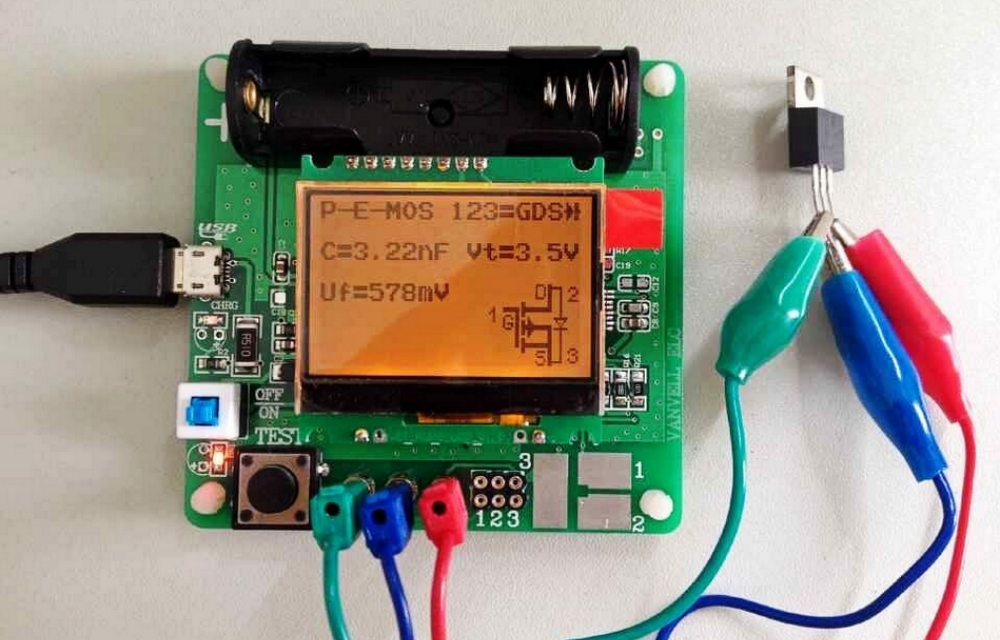

Измеритель индуктивности, емкости, сопротивления, определение цоколевки транзисторов

    Аналогичных мультитестеров на Али довольно много, но модель MG328 отличается от остальных наличием измерительных проводов, что гораздо удобней установленного на плате разъема, в который паянный конденсатор уже не вставишь. На фото выше как раз мой прибор с оранжевой подстветкой - от цвета подсветки на момент покупки зависела цена и я выбрал самый дешевый - в гламурных показах мод я не учавствую.
    При выборе данного мультиметра стоит обратить внимание на максимальное значение измеряемых емкостей - одна и та же модель может и не мерить емкости больше 10000мкФ, а тот, что на фото измеряет до 100000 мкФ, что позволило отбраковать мои давнишние конденсаторы. На приборе так же установлен цанговый разъем и сделаны площадки для проверки SMD компонентов.
    Питается данный прибор либо от аккумулятора (при покупке не комплектуется) либо от USB зарядного устройства для телефонов - Самсунговское подошло идеально.
    Кнопка с фиксацией - ВКЛ-ВЫКЛ, кнопка без фиксации это запуск измерения.
    ВЫБРАТЬ МУЛЬТИТЕСТЕР MG328
    Разумеется, что приделать крокодилы можно к любому мультитестеру, однако это хорошо, когда крокодилы имеются в наличии, да еще три одинаковых, но с разными по цвету кожушками. А если нет?
    Тем, кто взялся за паяльник с твердым намереньем одолеть паяльное мастерство не только в пайке самоваров будет весьма полезно приобрести еще несколько приборов.
    Если мультиметр это глаза электронщика, позволяющие видеть величины напряжений и токов, то осциллграф это реально орлиное зрение, поскольку видно как это величины изменяются в реальном времени.
    Когда я учился довелось слышать спор двух преподавателей и один другому сказал примерно следующее:
    - Тестер нужен электрику - частота и форма напряжения сети определена ГОСТом, а вот электронщику нужен еще и осциллограф, потому что он работает с напряжениями разной частоты и разной формы и пока он не увидит, что у него происходит он будет похож на гадалку с вокзала, а не на полноценного специалиста.
    Где ж взять денег, а потом купить осциллограф в 1987 году то?
    С деньгами вопрос решился довольно просто - ночная разгрузка вагонов. Именно тогда я понял, что те, кто не умеет работать головой работают руками. Хребтина болела недели две, а вот запах муки еще месяц в носу стоял. Откровенно говоря вера моя в то, что мне нужен осциллограф пошатнулась на второй разгрузке, но все таки устояла и я купил вот такой прибор:

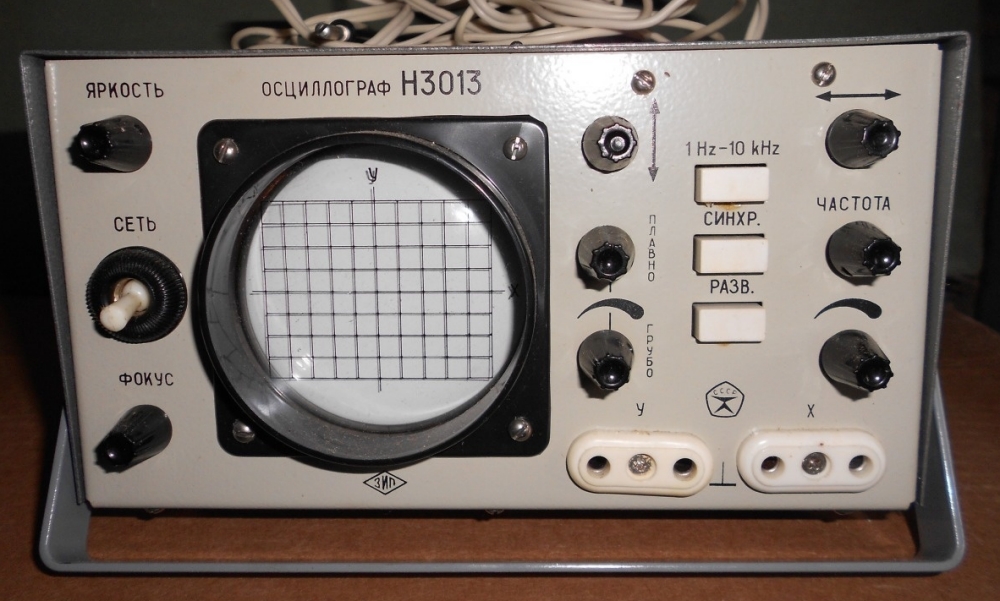

Демонстрационный осциллограф

    Да прибор чисто демонстрационный, но подключив его параллельно С1-55 я прямо на корпусе нацарапал деления и он стал измерительным. Слегка брехливым, но измерительным!
    Замечу, это я купил осциллограф до того, как у меня появился первый тестер. Видя мои потуги в этой области родители мне купили мой второй измерительный прибор:

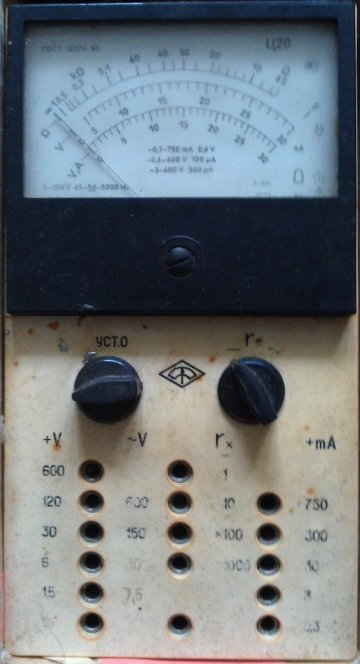

Тестер Ц20

    Честно говоря на первых парах тестером я пользовался редко. Изучаемая тогда серия К155 поражала подростковый мозг своими возможностями и осциллографом я пользовался гораздо чаще, чем тестером.
    Потом зацепила звукотехника и вот тут осциллограф стал действительно очень полезным прибором - напряжения, форма сигнала, все это было видно и в случае косяков находить их получалось гораздо быстрее.
    С тех смаых пор, с моента покупки этой демонстрационной примитивщины осциллограф у меня был всегда. Приборов было много: С1-80, С1-83, С1-112, С1-99, особый трепет к С1-55 - это единственный осциллограф, который мог синхронизироваться по импульсу самосброса серии К555. Кстати С1-55 у меня до сих пор стои плотно упакованный в целофан, хотя уже довольно давно пользуюсь UTD2052CEL.
    Удобство осциллографа как раз и заключается в том, что им можно не только измерить напряжение, но и проконтролировать его форму, увидеть пульсации или возбуждение схемы.
    Какой же осцилограф выбрать начинающему сегодня?
    Вопрос довольно сложный, поскольку еще в строю Советские осциллографы, а к ним добавились цифровые собратья. Поэтому тут прежде всего нужно уяснить несколько моментов:
    Первый осциллограф не должен быть дорогим, поскольку есть огромная вероятность того, что Вы его попросту убьете.
    Не нужно гнаться за слишком шикарными параметрами начинающие все равно ими не пользуются. Максимальной частоты в 200-300 кГц уже достаточно. Это уже в следующем приборе нужно будет что то под 10 МГц, но смею Вас заверить - пользоваться этим Вы будете ОЧЕНЬ редко.

    Откуда верхняя частота 200 кГц?
    Звуковой диапазон заканчивается 20 кГц, импульсные блоки питания работают на частотах ниже 200 кГц, самодельные крайне редко приближаются к 100 кГц. Какой смысл платить за то, что ни когда не будет использоваться?
    Сколько же будет стоить осциллограф?
    Не дорого и для этого даже не нужно вагоны разгружать. Сегодня, 14 мая 2017 года, на Авито было найден вот такой осциллограф:

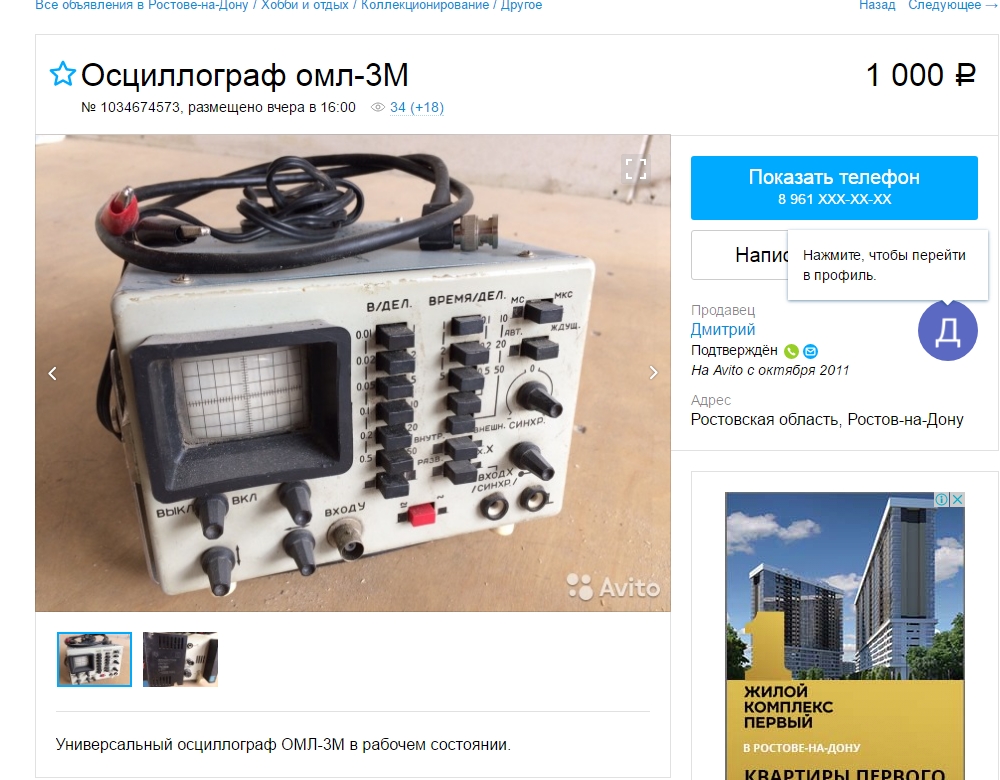

Любительский осциллограф на Авито
    Простой как велосипед, при необходимости может быть довольно легко отремонтирован специалистом более высокого класса, поскольку не содержит в себе уникальных элементов (С1-83 я сдал на петушки, потому что не смог найти изолятор для заливки строчной развертки, там какой то мудреный силикон используется, а у меня умножитель навернулся).

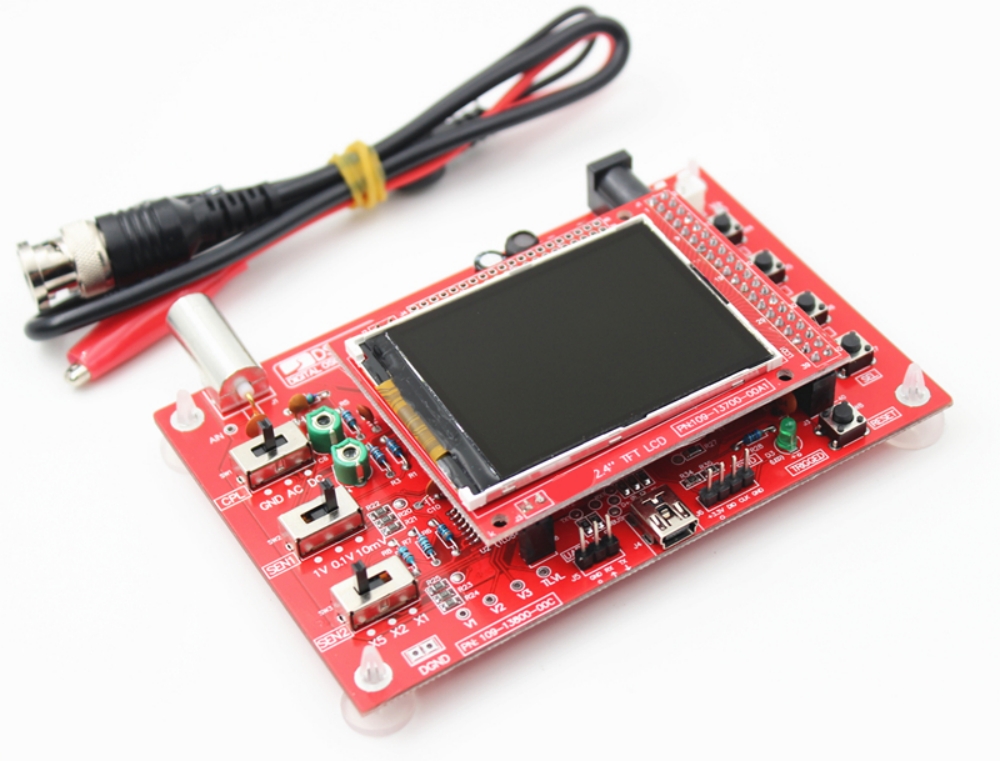

    Можно воспользоваться и предложением из Китая - как раз не давнопоявились компактные осциллографы начального уровня DSO138. На Али они конечно давно торгуются, но сколько я не смотрел они продавались набором деталей для самостоятельной сборки. Лично мне не когда заморачиваться пайкой такой мелочи, начинающему однозначно будет страшновато напаять чего ни будь не того, а тут сюрприз - уже полностью готовая плата осциллографа - КУПИТЬ DSO138 В СБОРЕ.
    Шнурок в комплекте правда идет уж слишком для начинающих, поэтому настоятельно рекомендую выбрать ЩУП ДЛЯ ОСЦИЛЛОГРАФА более серьезный, сразу с делителем 1:10

ОСЦИЛЛОГРАФ DSO138

ЩУПЫ ДЛЯ ОСЦИЛЛОГРАФА



Любительский осциллограф на Авито

    Тем у кого скоро днюха не много проще - можно насесть на родителей и выклянчить себе более серьзный осциллограф, но повторюсь - не гонитесь за слишком шикарными параметрами, Вы все равно его ушатаете и повторно затратится на такой же может и не получится. Поэтому при выборе осциллографа ведите себя скромнее. Как научитесь уверено пользоваться, поймете какие действительно параметры Вам нужны у этого чуда измерительной техники, вот тогда и будет выбирать прибор более высокого класса, а пока уровня калькудятора будет вполне достаточно.



    Разумеется нужна будет и литература, на Али ее нет, поэтому не много советов из личного опыта:
    Прежде всего нужны две книжки, пусть даже в электронном виде. Первая - орфографический словарь, вторая словарь термирминов по электронике. Не нужно улыбаться.
    Задавая вопрос поисковику прежде всего Вы сами ставите его в не ловкое положение и заставляете робота изучать свою безграммотность. И не нужно удивляться, что в результатах поиска Вы получаете не совсем то, что хотелось бы.
    как подсеиденить провода к калонкам
    пичатная плата уселителя звука
    хорактирестики тда 7293
    трансфармматор для инвертора
    цагаан хоолтон
    росчет калонок к уселителю
    Это из статистики liveinternet.ru, по каким поисковым запросам люди попадают на этот сайт, просто открыл первых 50 поисковых запросов и более 10% запросов написаны с ошибками. Какие ответы Вы надеетесь увидеть?
    Что касается сокращений, то ситуация примерно такая же - каждый норовит придумать что то свое и потом удивляется или обижается, что его поднимают на смех.
    Ну с какого перепуга транзисторы сокращаются как транзы? С чего это усилители мощности стали усилителями звука? Если Вы не можете объяснить свою проблему со схемой как можно что то советовать? А может в таких случаях давать советы так же - на своем, выдуманном языке, а потом гнобить вопрошающего, что он ни чего не понимает?
    Следующим по списку необходимого начинающему опять же будут книги, а именно справочники. Нет, не нужно сломя голову скачивать из интернета все книги, имеющие на обложке слово "СПРАВОЧНИК".
    На компьютере делаете папку, в ней несколько других папок, название которых сразу делаются по группам. В этой папочке будет все, что свзязано с усилителями, в этой с блоками питания, в следующей все, что касается бытовой автоматики. Названия папок лучше сразу делать английскими буквами и не длинее 8 знаков. Если у Вас ВДРГУ обвалится Винда, или накроется загрузочный сектор на жестком диске всю эту информацию можно будет извлечь, но на языках низкого уровня, а они понимают только англиские буквы и обычно название больше 8 символов видят плохо.
    Справочные данные на элементную базу обычно хранятся в специализированных библиотеках. Чтобы каждый раз не лазить по этим хранилищам я составил свой справочный листок наиболее популярных значений, а в самом верху этого справочника поисковые строки на три довольно крупных хранилища технической документации электронных компонентов. Вбиваем название, нажимаем ИСКАТЬ и получаем результат.

    Однако все что Вы напаяли так и останется платой и так будет пока плата не будет подлючена, а для этого нужны провода.
    Проводов на Алиэкспресс довольно много и различаются они не только цветом. Для начала рассмотрим провода марки AWG.
    Технические параметры провода:
Материал изоляции Силикон или ПВХ (ЧИТАЙТЕ ОПИСАНИЕ)
Номинальное напряжение силиконового провода 300 В
Номинальное напряжение ПВХ UL1007 300 В
Номинальное напряжение ПВХ UL1015 600 В
Температурный диапазон силикона -60°С...+200°С
Температурный диапазон ПВХ -30°С...+80°С
Материал проводника Луженая медь
Цвет Разный

    Если с техническими характеристиками все вроде как понятно, то вот с самой маркировкой есть некоторые трудности - она задом на перед, т.е. чем больше цифра в обозначении, тем тоньше будет провод. Да и из этой цифры нельзя сделать вывод о сечении проводника. Поэтому дополнительные параметры были собраны в отдельную таблицу:
Тип провода Диаметр
меди,
мм
Сечение
меди,
мм кв
Диаметр
провода,
мм
Сопротивление,
Ω на 1 км
Максимальный
ток,
A
30AWG 0,3 0,07 0,8 331 0,8
28AWG 0,32 0,08 1,2 227 1,2
26AWG 0,44 0,15 1,5 123 3,5
24AWG 0,58 0,26 1,6 97 5,0
22AWG 0,72 0,4 1,7 88 8,7
20AWG 0,92 0,66 1,8 62 13
18AWG 1,2 1,13 2,3 39 22
16AWG 1,53 1,84 3,0 24 35
14AWG 1,75 2,4 3,5 15 55
12AWG 2,5 4,9 4,5 9,8 88
10AWG 3,0 7 5,5 6,3 140
8AWG 4,4 15,2 6,3 4,1 190
6AWG 5,2 21,2 8,5 1,21 300
Внешний диаметр проводов с изоляцией из ПВХ может быть не много меньше за счет более тонкой изоляции.

    Провода по Али я перебирал довольно долго - я искал не дорогие цветастые провода для замены проводки в машине. Времени было убито не мало, тем не менее кое что нашел:
    Изоляция ПВХ, довольно большой выбор цветов и сечений, в магазине есть еще довольно не дорогиеразъемы с шагом 2,54, но это уже для других целей, я отвлекся. Рейтинг магазина 99,6%, количество продаж не плохое, в общем магазин довольно надежный. Я искал провода, поэтому ссылку даю на ОТДЕЛ ПРОВОДОВ В ПВХ ИЗОЛЯЦИИ. Провода продаются как наборами из нескольких цветов, так и по одному цвету.
    Есть еще один магазинчик, который произвел на меня впечатление. Провода там несколько дороговаты но ассортимент дополнительной оснастки просто огромен. Это и всевозможные разъемы, причем как специализированные для звуковой аппаратуры, так и для питания, в том числе силового. Количество разновидностей термоусадочнойтрубки просто убило - начиная от обычных ПВХ ТЕРМОУСАДОЧНЫХ ТРУБОК 2:1 и заканчивая СПЕЦИАЛИЗИРОВАННЫМИ ТЕРМОУСАДОЧНЫМИ ТРУКАМИ, имеющими внутри клеевой слой. Выбор диаметров и расцветок ОПЛЕТОК ДЛЯ ПРОВОДОВ тоже огромен. Оплетка для провода это специальная сетчатая трубка, способная изменять свой диаметр для прокладки в ней нескольких проводов. Таким образом получается довольно аккуратный жгут:

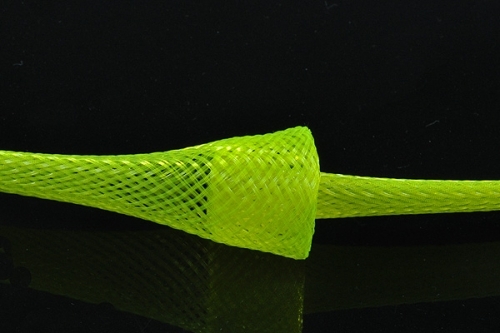

Оплетка для проводов

    В общем есть смысл пройтись по разделам этого магазина - довольно много интересных примочек для прокладки и крепления проводов можно найти.

    Так же не стоит забывать, что существуют ленточные жгуты. Штука хоть и несколько дороговатая, но дизайн монтажа и удобство обслуживания стоят того. Для начала ссылка на ОТДЕЛ МАГАЗИНА в котором я приобрел ленточный жгут на 40 проводов, правда длина жгута всего 20 см, но с каждой стороны провода уже запаян однопиновый разъем, в моем случае с однйо стороны "папа", с другой - "мама". Подобные огрызки летночного жгута довольно полезны при моделировании устйроств на Ардуино или же при проверке прототипов аппаратной электроники. Впрочем, если длины провода хватает, то данный жгут или его фрагмент можно использовать и в готовом устройстве.

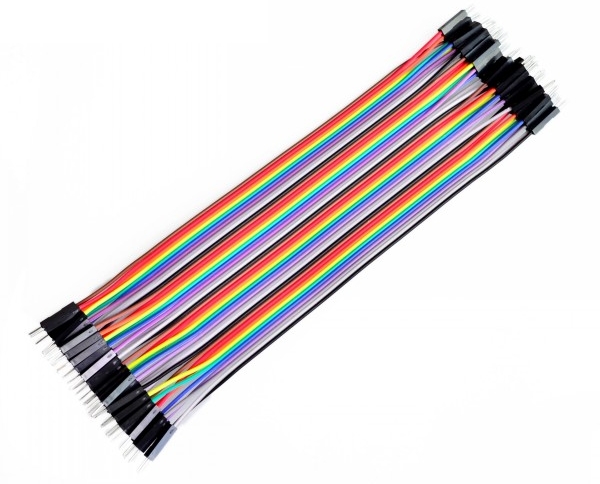

Набор проводов для Ардуино

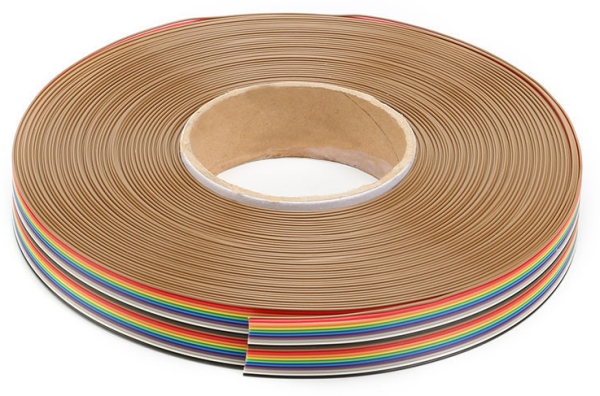

    Если же 20 сантиметров мало, то можно заказать ленточный жгут и значительно большей длины. Причем чем больший отрезок ленточного жгута Вы берете, тем дешевле он обходится.
    Я заказывал ленту на 20 проводов в этом МАГАЗИНЕ, заказывал 5 метров, в итоге получилось по 1,4$ за один метр. Если бы я взял отрезок в 10 метров, то мне бы один метр обошелся бы 1,19$. Понятно, что даже 5 метров нужно далеко не всегда, однако если Вы собираете одно устройство и дальше будете только бахваляться о содеянном, то смысла в покупке 5 метров нету - придется искать провод на метраж, но он однозначно будет дороже. Если же у Вас в планах продолжительное занятие электроникой, то можете мне поверить - эти 5 метров ленточного жгута кончаться ну ОЧЕНЬ быстро.

Ленточный жгут

    Кстати сказать в магазине довольно большой выбор не только ленточных жгутов, а так же термоусадочной трубки, нейлоновых оплеток для обычных жгутов, текстолит фольгированный и макетные платы.

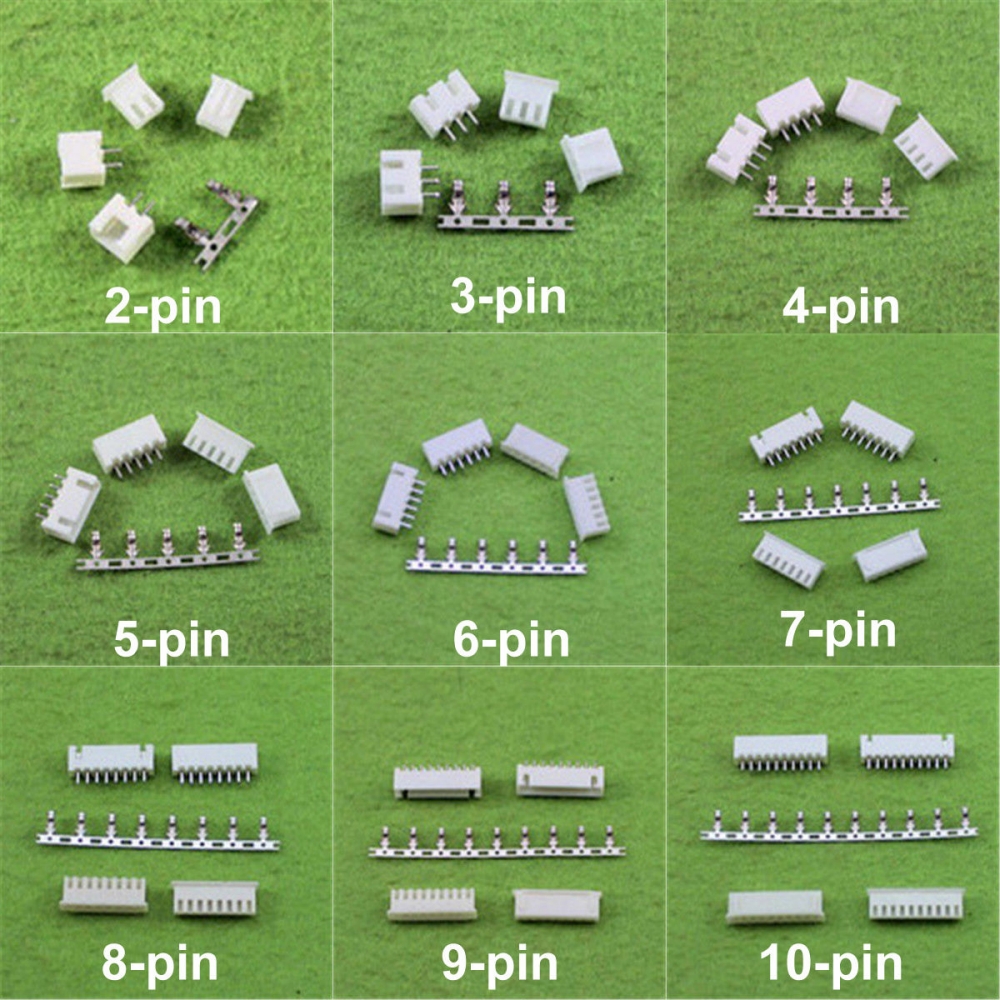

    Разумеется, что лучший разъем это пайка, однако это не всегда удобно. Именно по этой причине был довольно большой экскурс в мир разъемом на Али. Возможно я не очень настойчиво искал, но найденый мной магазин разъемомв и соединителей произвел впечатление - такого большого выбора я не находил еще. Единственный недостаток - мелкий опт. Все разъемы в магазине поеделены на три основные группы, то, что интересовало меня находится ЗДЕСЬ.





Разъемы различных типов

    В магазине довольно большой выбор проводов в ПВХ изоляции (силконовые тоже есть, но очень скромно), есть БОЛЬШОЙ ВЫБОР ЖГУТОВ С ЗАПАЯННЫМИ РАЗЪЕМАМИ, что существенно сократит время при сборке Вашего устройства. Есть плоские кабели FFC/FPC, и кстати есть разъемы под них. В общем, если Вы решите что то с чем то сеодинить, то пока что это лучший вариант из мною найденных.







ПЕРЕЙТИ НА СПРАВОЧНЫЙ ЛИСТОК

    Вроде и все, что хотелось сказать, что вспомню - буду дописывать....
    Чтобы не быть голословным я тут буду продолжать цитировать поисковые запросы, может кто то все таки задумается о том, как он пишет. Итак, поехали:
