ПЕЧАТНЫЕ ПЛАТЫ ДЛЯ ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ
НА IR2151, IR2153, IR2155

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ ЗДЕСЬ

      Сразу оговорочка - печатные платы есть не на все преобразователи.
      Хит парад печатных плат на IR2153 откроет плата схемы с надписью "СХЕМА №1". Для скачивания платы в формате LAY 5 нажмите на эскиз платы:

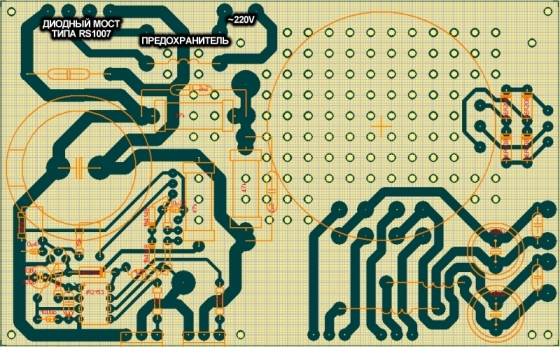

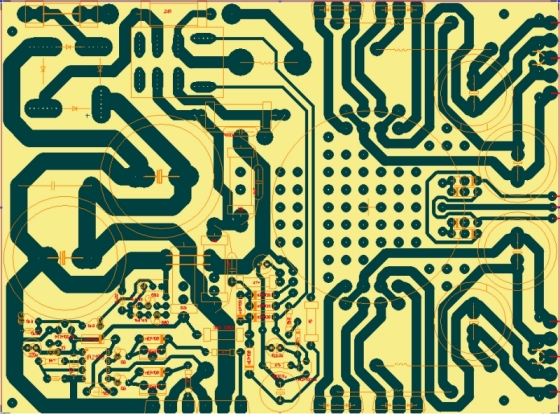

Печатная плата самого простого импульсного блока питания на IR2153

      Предохранитель впаивается в плату на специанлных стояках, изготовленных из медного провода диаметром 1,5 мм. Можно просто запаять провод диаметром соответствующим таблице токов. Двуполярное питания можно организовать из двух вторичных напряжений, формируемых диодами Шотки и выпрямителей со средней точкой. Имеет дополнительный двуполярный источник для питания предварительных каскадов. Плата расчитана под использование ферритового кольца и усеяна вентиляционными отверстиями - на частотах выше 50 кГц кольца из 2000-го феррита уже саморазогреваются.

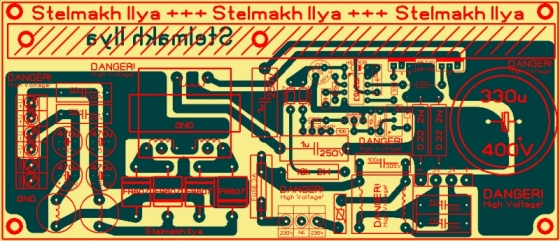

      Следующая плата под импульсный блок питания на IR2153 для "СХЕМЫ №2". Содержит пару специфичных радиаторов, используемых в телевизорах на кадровой развертке.

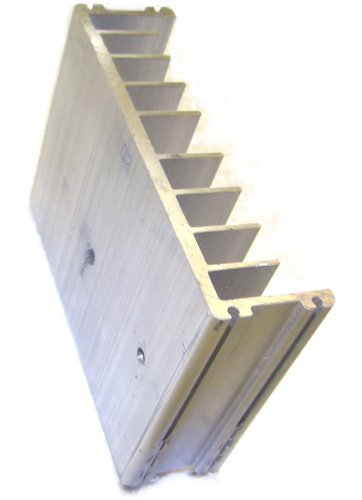

Фотография используемого в блоке питания радиатора

      В принципе подобрать что то аналогичное или подправить плату под себя большого труда не составит

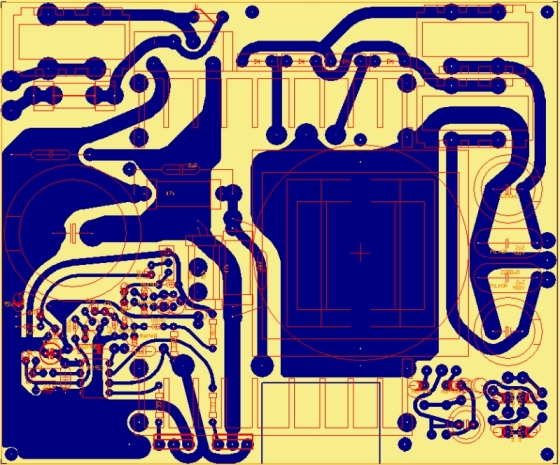

Более совершенный вариант импульсного блока питания на IR2155 с софтстартом

      Данный блок питания так же имеет защиту от перегрузки на трансформаторе тока. В блок встроена ситема мягкого старта вторичного напряжения, предусмотрены выпрямители под питание предварительных каскадов и вентилятор принудительного охлаждения. В качестве выпрямительных диодов вторичного питания используются ультрабыстрые диоды в корпусе ТО-220. В качестве сердечников индуктивностей используются ферриты от фильтров питания телевизоров на которых намотан провод до заполнения окна. Диаметр провода, лучше конечно суммарный диаметр жгута из проводов рсачитывается исходя из соотношения 3-4 А на 1 кв мм сечения:

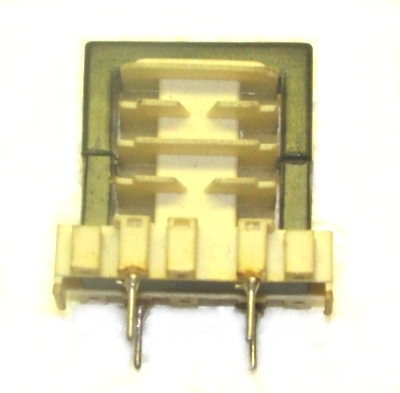

Сердечник от телевизионного фильтра питания


      Эта плата к преобразователю напряжения, приведенному на "СХЕМЕ №4". Ну почти как на схеме... Данный вариант имеет дополнительные транзисторы для ускорения закрытия полевых транзисторов полумоста преобразователя и содержит 4 однополярных выходных напоряжения из которых можно собрать либо два двуполярных напряжения, либо одно для питания усилителя с двухуровневым питанием класса "H" или "G".

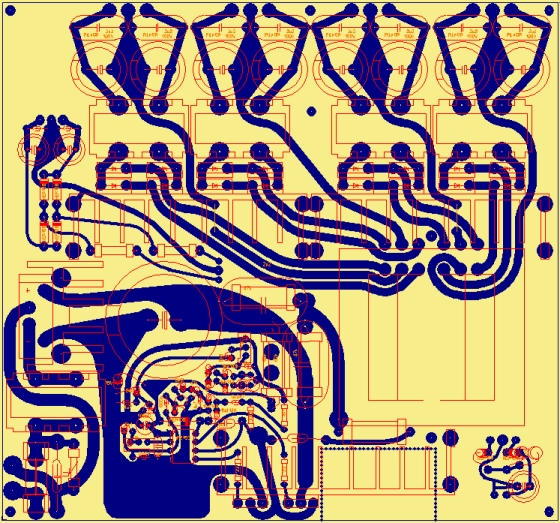

Мощный полумостовой сетевой преобразователь напряжения с 4 однополярными выходными напряжениями

      Выпрямительные диоды Шотки, а поскольку они больше 150 В бывают крайне редко, то выходное напряжение не может быть выше 75 В и то при условии, что Вы согласны работать на технологическом запасе и готовы к ремонту блока питания в любую минуту. Для повышения надежности следует рачет вести исходя из того, что блок питания будет отдавать в нагрузку не более 50-55 В.
      Теперь же собственно плата на "СХЕМУ №4":

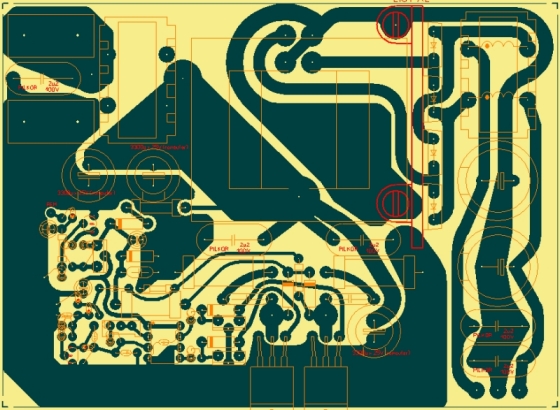

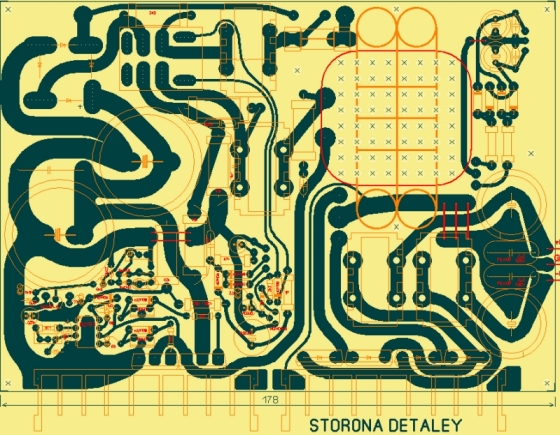

Сетевой импульсный блок питания мощностью до 1500 Вт с защитой и софтстартом

      Компоновка платы данного инвертора почти такая же, но уже имеет свою специфику - используются телевизионные радиаторы и ферриты. Для фильтра первичного питания, трансформатора тока и фильтров вторичного питания посадочные места расчитаны на установку феррита приведенного выше на фото. Однако ни кто не запрещает впаять в имеющиеся отверстия провода идущие от ферритовых колец. Для фильтров намотка до заполнения сечением из расчета 3-4 А на кв мм. В качестве сердечника силового трансформатора используется 4 сложенных сердечника от телевизионных ТДКС , на рисунке показанно как средечники складываются, а более подробно об этих сердечниках на следующей странице.

Сборка средечника из магнитопроводов от ТДКС

      Диодный мост вторичного питания этого варианта источника питания выполнен на ультрабыстрых диодах в корпусе TO-247.


      Схема №5 - автомобильный преобразователь напряжения на IR2155. На приведенной ниже плате подразумевается силовой трансформатор на Ш-образном феррите от импульсного блока питания телевизора с 72-м кинескопом. Однако на это место и кольцо диаметром 45 мм тоже хорошо становится. Диодный мост вторичного питания на ультафастах в корпусе ТО-220, установлен на листовой радиатор. Фильтр вторичного питания выполнен на одном сердечнике

Плата автомобильного преобразователя напряжения на IR2155


      Следующий импульсный блок питания взят с сайта "ПАЯЛЬНИК", эcкиз чертежа печатной платы приведен ниже:

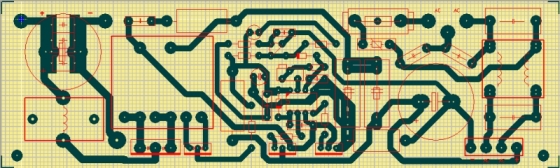

Сетевой высокочастотный блок питания. Плата.

      Предлагаемые автором диоды FR602 слишком медленные и будут греться даже без нагрузки, поэтому их лучше заменить диодами серии HER.


      В интернете нашлось два варианта печатной платы для импульсного блока питания по схеме №7. На одной правда есть ошибочка - потерялся резистор по питанию микросхемы ( R4), но добавить его не трудно.

Сетевой инвертор напряжения. вариант платы №1

Сетевой инвертор напряжения. вариант платы №1

      На верхнем варианте фильтр первичного питания двухобмоточный, на втором обмотка одна. Оба варианта имеют однополярное вторичное питание.

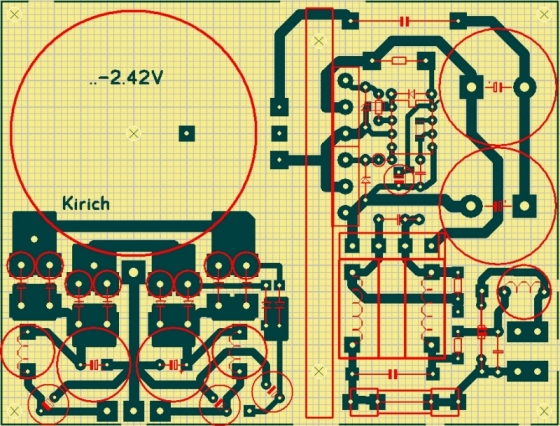

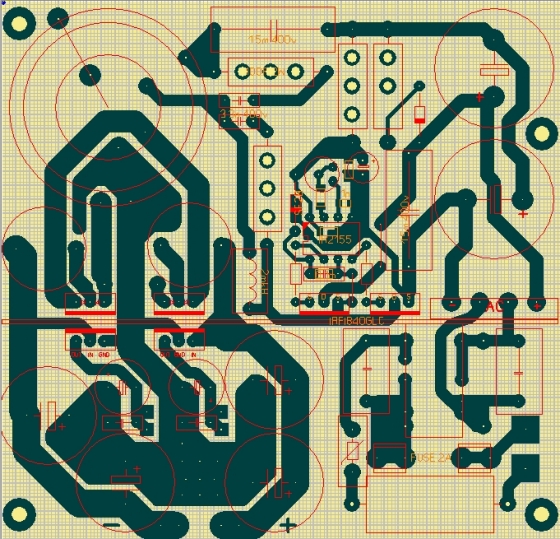

      Плата преобразователя для "Схемы №8" имеет SMD компоненты в обвязке IR2155. Выходное напряжение - двуполярное, защиты от перегрузки нет:

Плата блока питания для усилителя мощности с питанием для предварительных каскадов


      Далее несколько схем без плат и следующий варинт на который плата имеется - "Схема №12":

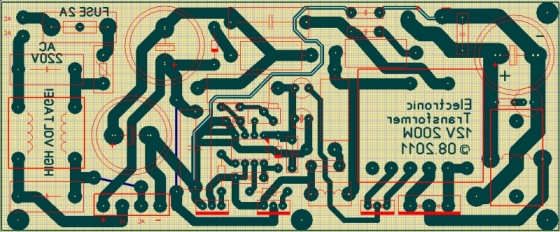

Плата импульсного блока питания с использованием ферритового кольца

      Плата спланирована под ферритовое кольцо, диоды вторичного питания без теплоотводов.


      Еще один вариант платы - "Схема №13", принципиальной схемы которой нет. По сути это сборка типового преобразователя с защитой на трансформаторе тока который управляет собранным на транзситорах аналогом тиристора. Данный блок питания имеет двуполярное выходное напряжение.

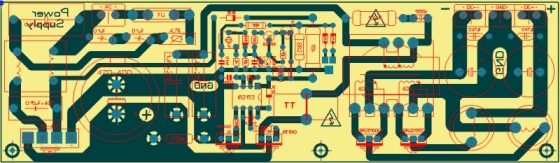

Плата блока питания для усилителя мощности с защитой от перегрузки

            Однако перед тем как начинать готовить плату будет весьма полезным ознакомиться с заключительной частью данной статьи, в которой будет рассмотренно множество ньюнасов и технологических особенностей, позволящих сделать выбор варианта который подходит Вам максимально


      Следующий вариант источника питания предназначен для усилителя системы типа 7.1. Основной проблемой самодельный усилителей мощности подобного класса являтеся правильная разводка общего провода - в подавляющем большинстве случаев появлется фон в колонках из за возникновения "земляной" петли. Данный вариант блока питани лишен этого недостатка, поскольку содержит 4 выходных напряжения, что позволяет сгруппировать усилители мощности парами, что дает возможность зазвязать "землю" и избавится от фона.

Плата импульсного блока питания для усилителя 7.1

      Разумеется, что диоды выпрямителей вторичного питания не стоят друг на друге, а разенесены по высоте и верхние соединяются с платой при помощи проводников. Так же на плате имеется дополнительный двуполярный выход для предварительных каскадов.
      Сборка и наладка импульсного блока питания на базе IR2153 - IR2155 подробно описана тут.



Настоятельно рекомендую почитать:
РАСЧЕТЫ ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ В EXCEL





ВИДЕОИНСТРУКЦИЯ ПО САМОСТОЯТЕЛЬНОЙ СБОРКЕ
ИМПУЛЬСНОГО БЛОКА ПИТАНИЯ НА БАЗЕ IR2153 ИЛИ IR2155





    Несколько слов об изготовлении импульсных трансформаторов:

    Как определить количество витков не зная марку феррита:



    Термоскотч я покупал на Алиэкспресс, если конкретно, то продавец указан тут.
