СТАБИЛИЗАЦИЯ ВЫХОДНЫХ НАПРЯЖЕНИЙ
ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ

СТАТЬЯ ПОДГОТОВЛЕНА НА ОСНОВЕ КНИГИ А. В. ГОЛОВКОВА и В. Б ЛЮБИЦКОГО "БЛОКИ ПИТАНИЯ ДЛЯ СИСТЕМНЫХ МОДУЛЕЙ ТИПА IBM PC-XT/AT" ИЗДАТЕЛЬСТВА «ЛАД и Н»

СТАБИЛИЗАЦИЯ ВЫХОДНЫХ НАПРЯЖЕНИЙ ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ

    Схема стабилизации выходных напряжений в рассматриваемом классе ИБП представляет собой замкнутую петлю автоматического регулирования (рис. 31). Эта петля включает в себя:
    • схему управления 8;
    • согласующий предусилительный каскад 9;
    • управляющий трансформатор DT;
    • силовой каскад 2;
    • силовой импульсный трансформатор РТ;
    • выпрямительный блок 3;
    • дроссель межканальной связи 4;
    • блок фильтров 5;
    • делитель напряжения обратной связи 6;
    • делитель опорного напряжения 7.
    В составе схемы управления 8 имеются следующие функциональные узлы:
    • усилитель сигнала рассогласования 8.1 с цепью коррекции Zk;
    • ШИМ-компаратор (модулятор) 8.2;
    • генератор пилообразного напряжения (осциллятор) 8.3;
    • источник опорного стабилизированного напряжения Uref 8.4.
    В процессе работы усилитель сигнала рассогласования 8.1 сравнивает выходной сигнал делителя напряжения б с опорным напряжением делителя 7. Усиленный сигнал рассогласования поступает на широтно-импульсный модулятор 8.2, управляющий предоконечным каскадом усилителя мощности 9, который, в свою очередь, подает модулированный управляющий сигнал на силовой каскад преобразователя 2 через управляющий трансформатор DT. Питание силового каскада производится по бестрансформаторной схеме. Переменное напряжение питающей сети выпрямляется сетевым выпрямителем 1 и подается на силовой каскад, где сглаживается конденсаторами емкостной стойки. Часть выходного напряжения стабилизатора сравнивается с постоянным опорным напряжением и затем осуществляется усиление полученной разности (сигнала рассогласования) с введением соответствующей компенсации. Широтно-импульсный модулятор 8.2 преобразует аналоговый сигнал управления в широтно-модулированный сигнал с переменным коэффициентом заполнения импульса. В рассматриваемом классе ИБП схема модулятора осуществляет сравнение сигнала, поступающего с выхода усилителя сигнала рассогласования с напряжением пилообразной формы, которое получается от специального генератора 8.3.

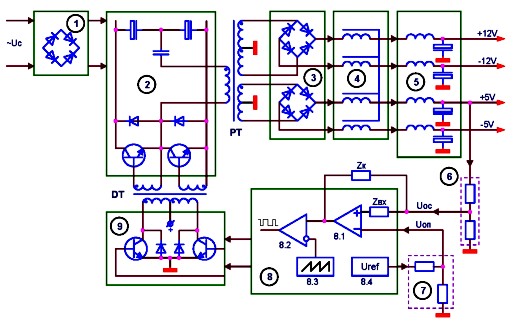

Контур регулирования типового импульсного блока питания на основе управляющей микросхемы TL494
    Рисунок 31. Контур регулирования типового импульсного блока питания на основе управляющей микросхемы TL494.

    Основными передаточными функциями ИБП являются функция вход-выход, характеризующая способность схемы подавлять входные шумы и пульсации и не пропускать их на выход, и функция управление-выход, характеризующая степень изменения выходных напряжений при различных коэффициентах заполнения импульсов. В системе с замкнутой обратной связью коэффициент заполнения импульсов определяется усиленным и компенсированным сигналом рассогласования. Поясним это подробнее.
    Допустим, некоторое возмущающее воздействие (например, увеличение токопотребления в нагрузке) первоначально вызвало отклонение выходного напряжения на некоторую величину в сторону уменьшения. Поэтому между опорным напряжением и сигналом обратной связи изменяется величина рассогласования. Благодаря этому увеличивается ширина выходных импульсов модулирующей схемы 8-2. Поэтому выходное напряжение увеличивается, но не достигает прежнего значения, а устанавливается на уровне чуть меньшем, чем до воздействия возмущения, и сохраняется на этом новом уровне до тех пор, пока повышенное токопотребление в нагрузке не прекратится. Вновь установившийся уровень выходного напряжения обеспечивает ту величину сигнала рассогласования, которая, будучи усиленной усилителем ошибки 8.1, определяет новую ширину управляющего импульса, поддерживающую этот новый уровень выходного напряжения. Другими словами, система переходит в новое состояние динамического равновесия, но при большем, чем ранее, сигнале рассогласования и другой (большей) ширине управляющих импульсов.
    Совершенно очевидно, что чем больше коэффициент усиления усилителя ошибки, тем меньше изменение выходного напряжения, которое обусловит необходимую для поддержания этого напряжения ширину управляющих импульсов. Поэтому, казалось бы, коэффициент усиления усилителя 8.1 желательно иметь максимально большим. Однако величина усиления ограничивается условием устойчивой работы всей петли регулирования в целом. Значение коэффициента усиления по петле обратной связи равно произведению коэффициентов усиления типовых звеньев, входящих в контур обратной связи, а его фазовый сдвиг равен сумме фазовых сдвигов типовых звеньев. Поэтому коэффициент усиления по петле обратной связи и его фаза определяют стабильность работы системы и возможность возникновения в ней генерации.
    Для того, чтобы система работала устойчиво, АЧХ и ФЧХ усилителя 8.1 схемотехнически подвергается коррекции с помощью корректирующей цепи Zk, которая включается как звено отрицательной обратной связи, охватывающей усилитель ошибки 8.1. При этом конфигурация цепочки Zk обеспечивает необходимую зависимость глубины этой ООС от частоты усиливаемого сигнала. Проще говоря, Zk - это цепь, при помощи которой вводится отрицательная частотно-зависимая обратная связь. Поясним подробнее физический смысл включения этой очень важной цепочки. Как известно из теории, для возникновения генерации в замкнутой системе необходимо, чтобы выполнялись два условия. Первое из этих условий называется балансом фаз и заключается в том, чтобы суммарный фазовый сдвиг, вносимый всеми звеньями замкнутой системы на данной частоте, был бы равен 360 градусов. Тогда обратная связь превращается в положительную и появляется возможность для самовозбуждения системы. Второе условие, называемое балансом амплитуд, заключается в том, чтобы коэффициент петлевого усиления на данной частоте был бы больше 1. При выполнении обоих этих условий одновременно в замкнутой петле регулирования возникает генерация.
    Применительно к контуру регулирования выходных напряжений ИБП это будет выглядеть примерно таким же образом. Фазовый сдвиг, вносимый каждым из элементов петли регулирования, не является постоянным, а зависит от частоты. Поэтому обязательно имеется некоторая час тота, на которой суммарный фазовый сдвиг петли регулирования становится равным 360 градусов. Именно на этой частоте и возможно возникновение генерации. Эта возможность реализуется, если коэффициент петлевого усиления, который, как было отмечено, определяется произведением коэффициентов усиления всех звеньев петли, будет иметь величину, превышающую 1 на указанной частоте. Из сказанного ясно, что для того, чтобы избежать возникновения такой паразитной генерации, имеется только один путь. Поскольку петлевое усиление определяется в основном усилителем ошибки 8.1, то этот путь заключается в том, чтобы скорректировать АЧХ усилителя ошибки (а значит и АЧХ всей петли регулирования в целом) таким образом, чтобы на частоте, где суммарный фазовый сдвиг в петле становится равным 360 градусов, коэффициент петлевого усиления был бы меньше 1. Функцию такого изменения АЧХ усилителя 8.1 и выполняет цепь коррекции Zk, которая обычно выполняется в виде интегрирующего RC-звена. Несмотря на то, что цепь компенсации Zk является очень малой частью полной схемы ИБП, именно она является "ключом" для устойчивой работы системы.
    Поясним все вышесказанное применительно к рассматриваемому классу ИБП на основе управляющей микросхемы TL494.
    Стабилизация выходных напряжений осуществляется методом широтно-импульсной модуляции. Суть его заключается в том, что сигнал обратной связи, пропорциональный уровню напряжения в канале +5В, при гальванической подаче его на неинвертирующий вход усилителя ошибки DA3 (вывод 1 микросхемы TL494), определяет ширину выходного импульса микросхемы и изменяет ее в соответствии с отклонениями выходного напряжения канала +5Вот номинального значения.
    Рассмотрим динамику процесса стабилизации.
    Пусть под воздействием какого-либо дестабилизирующего фактора (например, скачкообразного изменения нагрузки) выходное напряжение в канале +5В уменьшилось. Тогда уменьшится уровень сигнала обратной связи на неинвертирующем входе усилителя ошибки DA3. Следовательно, выходное напряжение усилителя уменьшится. Поэтому увеличится ширина выходных импульсов микросхемы на выводах 8 и 11. Значит увеличится время открытого состояния за период силовых ключевых транзисторов инвертора. Следовательно, большую, чем ранее, часть периода через первичную обмотку силового импульсного трансформатора будет протекать нарастающий ток. Следовательно, большую, чем ранее, часть периода в сердечнике трансформатора будет существовать нарастающий магнитный поток, а значит, дольше, чем ранее, на вторичных обмотках этого трансформатора будут действовать наведенные этим потоком ЭДС Другими словами, импульсы ЭДС на вторичной стороне силового трансформатора станут шире (при неизменном периоде следования). Поэтому увеличивается постоянная составляющая, выделяемая сглаживающим фильтром из импульсной последовательности после выпрямления, т.е. выходное напряжение канала +5В увеличится, возвращаясь к номинальному значению.
    При увеличении выходного напряжения +5В процессы в схеме будут обратными.
    Стабилизация выходных напряжений остальных каналов может осуществляться по-разному в разных схемах. Традиционным схемотехническим решением является применение метода групповой стабилизации. Для этого в схему блока включается специальный элемент межканальной связи, в качестве которого обычно используется многообмоточный дроссель.
    При этом изменение любого выходного напряжения приводит благодаря электромагнитной связи между обмотками дросселя групповой стабилизации к соответствующему изменению выходного напряжения +5В с последующим включением механизма ШИМ. Дроссель групповой стабилизации обычно представляет собой четыре обмотки (по одной обмотке в каждом выходном канале БП), намотанные на одном кольцевом ферритовом сердечнике и включенные синфазно. В этом случае дроссель выполняет в схеме две функции:
    • функцию сглаживания пульсации выпрямленного напряжения - при этом каждая обмотка для своего канала представляет сглаживающий дроссель фильтра и работает как обычный дроссель;
    • функцию межканальной связи при групповой стабилизации - при этом благодаря электромагнитной связи через общий сердечник дроссель работает как трансформатор, передающий изменения величины токов, протекающих через обмотки каналов +12В, -12В и -5В в обмотку канала +5В.
    Поясним это подробнее. Особенностью работы ИБП в персональном компьютере является то, что потребляемый от ИБП ток зависит от выполняемой в данный момент операции, т.е. скачкообразно изменяется. Пусть, например, в данный момент времени скачкообразно возросла токовая нагрузка в канале +12В. Увеличение тока через обмотку дросселя, включенную в канале +12В, вызывает увеличение магнитного потока в сердечнике дросселя. Изменение магнитного потока, в свою очередь, наводит во всех остальных обмотках дросселя ЭДС, полярность которых (благодаря синфазной намотке обмоток дросселя) во всех каналах оказывается включенной встречно по отношению к выходным напряжениям выпрямителей. Поэтому выходные напряжения всех каналов (в том числе и канала +5 В) уменьшаются. Сигнал обратной связи с канала +5 В гальванически передается на схему ШИМ, которая увеличивает длительность выходных управляющих импульсов. Поэтому выходные напряжения всех каналов ИБП увеличиваются, возвращаясь к номинальному значению. При изменении токовой нагрузки в других каналах схема работает аналогично. Однако коэффициент стабилизации выходных напряжений во всех каналах, кроме канала +5В, получается невысоким, т.е. стабилизация напряжений +12В, -12В и -5В будет хуже, чем в канале +5В, за которым производится непосредственное "слежение". Такой способ полной групповой стабилизации используется, например, в ИБП KYP-150W (рис.27).
    Существуют варианты импульсных блоков питания с неполной групповой стабилизацией, как например LPS-02-150ХТ. В схеме этого ИБП через дроссель групповой стабилизации "связаны" только три выходных напряжения (+5В, +12В и -12В). Стабилизация напряжения -5В производится другим способом - с помощью линейного интегрального стабилизатора типа 7905 (рис.28). Дроссель связи в этом случае выполнен трехобмоточным. Механизм использования дросселя групповой стабилизации применяется в подавляющем большинстве случаев, однако изредка встречаются ИБП, в которых этот механизм не используется. В таких ИБП на выходе канала выработки -5В и -12В стоят стабилизаторы напряжений типа 7905 и 7912 (гораздо реже - 7805 и 7812), а обратная связь на микросхему IC1 по выводу 1 заведена через рези-стивный делитель-датчик от выходных напряжений +5В и +12В (рис. 32). Сигнал обратной связи в этом случае является суммарным, т.к. уровень его определяется уровнями напряжений на обеих шинах, и поэтому оба выходных напряжения (+5В и +12В) стабилизируются методом ШИМ. И, наконец, встречаются варианты ИБП, в которых напряжение -5В получается из -12В с помощью интегрального стабилизатора, а само напряжение -12В вообще не стабилизируется. В схемах последних двух типов многообмоточный дроссель межканальной связи отсутствует.
    Схемы стабилизации могут различаться, кроме того, способом подачи сигнала обратной связи и опорного напряжения на входы усилителя ошибки DA3. При этом в этих цепях могут быть установлены регулировки, позволяющие изменять уровни выходных напряжений ИБП при его настройке. Поскольку усилитель ошибки по напряжению DA3 является дифференциальным усилителем, т.е. усиливает разность подаваемых на его входы 1 и 2 сигналов, то регулировка может стоять в цепи как одного, так и другого входа. При этом неинвертирующий вход DA3 (вывод 1 микросхемы) всегда используется для подачи сигнала обратной связи, а инвертирующий вход (вывод 2 микросхемы) - для подачи опорного напряжения. Это объясняется тем, что для нормальной работы петли регулирования выходное напряжение усилителя ошибки DA3 должно изменяться в фазе с сигналом обратной связи.
    Регулировка выходных напряжений блока может осуществляться двояко:
    • с помощью изменения уровня сигнала обратной связи при неизменном опорном напряжении на выводе 2;
    • с помощью изменения уровня опорного напряжения на выводе 2 при неизменном уровне сигнала обратной связи по входу 1.
    Первый из этих случаев иллюстрируется рис. 32, а второй - рис. 33.

Регулировка уровня выходных напряжений ИБП PS-200B.
Рисунок 32. Регулировка уровня выходных напряжений ИБП PS-200B.

Регулировка уровня выходных напряжений ИБП LPS-02-150XT
Рисунок 33. Регулировка уровня выходных напряжений ИБП LPS-02-150XT.

Регулировка уровня выходных напряжений ИБП "Appis"
Рисунок 34. Регулировка уровня выходных напряжений ИБП "Appis".

Регулировка уровня выходных напряжений ИБП GT-200W
Рисунок 35. Регулировка уровня выходных напряжений ИБП GT-200W.

    Однако наиболее распространенным является случай, когда регулировка, позволяющая воздействовать на выходные напряжения блока, отсутствует. В этом случае напряжение на любом из входов 1 или 2 выбирается произвольным в пределах от +2,5 до +5 В, а напряжение на оставшемся входе подбирается с помощью высокоом-ного шунтирующего резистора таким, чтобы блок выдавал оговоренные в паспорте выходные напряжения в номинальном нагрузочном режиме. Рис. 35 иллюстрирует случай подбора уровня опорного напряжения, рис. 34 - показывает случай подбора уровня сигнала обратной связи. Ранее было отмечено, что значение нестабильности выходного напряжения при воздействии любых дестабилизирующих факторов (изменение тока нагрузки, напряжения питающей сети и температуры окружающей среды) можно было бы уменьшить, увеличивая коэффициент усиления цепи обратной связи (коэффициент усиления усилителя DA3).
    Однако максимальное значение коэффициента усиления DA3 ограничивается условием обеспечения устойчивости. Поскольку как ИБП, так и нагрузка содержат реактивные элементы (индуктивность или емкость), накапливающие энергию, то в переходных режимах происходит перераспределение энергии между этими элементами. Это обстоятельство может привести к тому, что при определенных параметрах элементов переходный процесс установления выходных напряжений ИБП примет характер незатухающие колебаний, или же величина перерегулирования в переходном режиме будет достигать недопустимых значений.

Переходные процессы выходного напряжения ИБП при скачкообразном изменении тока нагрузки
Рисунок 36. Переходные процессы (колебательный и апериодический) выходного напряжения ИБП при скачкообразном изменении тока нагрузки (а) и входного напряжения (б).

    На рис. 36 изображены переходные процессы выходного напряжения при скачкообразном изменении тока нагрузки и входного напряжения. ИБП работает устойчиво, если выходное напряжение вновь принимает установившееся значение после прекращения действия возмущения, выведшего его из первоначального состояния (рис. 37,а).

Переходные процессы выходного напряжения ИБП в устойчивой
Рисунок 37. Переходные процессы выходного напряжения ИБП в устойчивой (а) и неустойчивой (б) системах.

    Если это условие не соблюдается, то система является неустойчивой (рис.37,6). Обеспечение устойчивости импульсного блока питания является необходимым условием его нормального функционирования. Переходный процесс в зависимости от параметров ИБП носит колебательный или апериодический характер, при этом выходное напряжение ИБП имеет определенное значение перерегулирования и время переходного процесса. Отклонение выходного напряжения от номинального значения выявляется в измерительном элементе цепи обратной связи (в рассматриваемых ИБП в качестве измерительного элемента используется резистивный делитель, подключаемый к шине выходного напряжения +5В). Из-за инерционности петли регулирования номинальное значение выходного напряжения устанавливается с определенным запаздыванием. При этом схема управления по инерции некоторое время еще будет продолжать свое воздействие в том же направлении. В результате этого имеет место перерегулирование, т.е. отклонение выходного напряжения от его номинального значения в направлении, противоположном первоначальному отклонению. Схема управления вновь изменяет выходное напряжение в противоположную сторону и т.д. Для того чтобы обеспечить устойчивость петли регулирования выходных напряжений ИБП при минимальной длительности переходного процесса, амплитудно-частотная характеристика усилителя ошибки DA3 подвергается коррекции. Это делается с помощью RC-цепочек, включаемых как цепи отрицательной обратной связи, охватывающей усилитель DA3. Примеры таких корректирующих цепочек показаны на рис. 38.

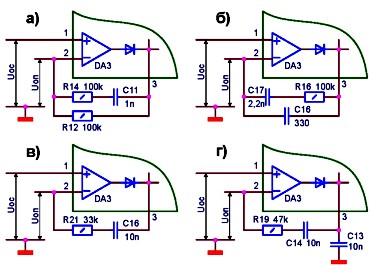

Примеры конфигурвции корректирующих RC-цепочек для усилителя ошибки по напряжению DA3
Рисунок 38. Примеры конфигурвции корректирующих RC-цепочек для усилителя ошибки по напряжению DA3.

    Для уменьшения уровня помехообразования на вторичной стороне импульсного блока питания устанавливаются апериодические RC-цепочки. Остановимся подробнее на принципе их действия.
    Переходный процесс тока через диоды выпрямителя в моменты коммутации происходит в виде ударного возбуждения (рис. 39,а).

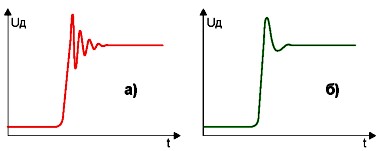

Временные диаграммы напряжения на диоде восстановления обратного сопротивления
Рисунок 39. Временные диаграммы напряжения на диоде восстановления обратного сопротивления:
а) - без RC-цепочки; б) - при наличии RC-цепочки.

    Этот процесс создает электромагнитные помехи с частотой десятки мегагерц. Через межобмоточные емкости трансформатора и межвитковые емкости дросселя сглаживающего фильтра эти помехи проникают в первичную сеть и на выход ИБП. Для уменьшения этих помех необходимо изменить характер переходного процесса в области обратного тока диодов выпрямителя так, чтобы он имел апериодический характер. Преимущество апериодического переходного процесса перед колебательным заключается в снижении амплитуды первоначального выброса за счет заряда конденсатора RC-цепочки, а также в более быстром его затухании за счет резистора этой цепочки, который снижает добротность паразитного колебательного контура. Эффективным методом обеспечения апериодического характера переходного процесса и является подключение RC-цепочки параллельно обмоткам трансформатора и диодам выпрямителя, как показано на рис.30. При использовании RC-цепочки переходный процесс изменения тока через диод в режиме восстановления его обратного сопротивления имеет вид, показанный на рис. 39,6.
